V-Fet Single Ended Amplifier

[tunerman]

Némi kiegészítést tennék az "ideális MOSFET" fejlesztésemhez, ami részben a bemeneti Siliconix VMP1-el, részben a témával kapcsolatos linkekre vonatkozik.

A Vertical MOSPOWER FET az amerikai Siliconix cég fejlesztése a '70-es évekből, a VMP1 tudtommal a valaha gyártott egyik leggyorsabb MOSFET eszköz TO-3-as tokozással. Van RF felhasználású változata VMP4 néven, ez 175 MHz-ig használható különböző nagyfrekvenciás erősìtőkben.

A későbbi JEDEC tipusszámok a különböző DS feszültségre gyártott változatokra vonatkoznak (2N6656/35v, 2N6657/60v, 2N6658/90v).

A témában több információ + katalógusadatok az Audiodiyers.hu oldalon található.

https://audiodiyers.hu/viewtopic.php?f=77&t=3132

TJ.

[tunerman]

Mottó: "Nincs új a nap alatt"

Az előzőleg berakott Siliconix VN64GA V-MOSPOWER FET-es unity coupled Single End erősítő ötletem nem hagyott nyugodni - miképpen lehetne ezt jobbá tenni? Sajnos teljesen feleslegesen agyaltam rajta, mert persze tudom, hogy nincs olyan EGY aktív elem, amely ideális tulajdonságokkal bírna egy ilyen kapcsoláshoz.

Aztán jött a hirtelen felismerés - mi lenne, ha létrehoznám ezt az ideális aktív eszközt?
Aminek a bemenete kis kapacitású és gyors mint a veszedelem, a két bifilárisan tekert fojtó tekercset pedig kisimpedanciásan és SZIMMETRIKUSAN hajtaná meg...ugye ez olyan egységcsatolt Single Ended kapcsolás, aminek földfüggetlen a kimenete, az unipotenciális hajtás tehát tökéletesìtve is lenne.

Szerencsére van olyan előzménye ennek a gondolatnak - az is push pull megoldásból származik mint a McIntosh unity coupled elve:
Infó itt: https://www.valveradio.net/audio/super- ... stage.html
A PP megoldást átalakítva simán feltudom használni, igaz ez most a 3 aktív elem más végeredményű működését jelenti.
Ez lenne a TRIP-FET kapcsolás, ami a kiválogatott 3 MOSFET párhuzamos üzemét jelenti, és átvenné az egy ideális aktív elem szerepét

Az elvi rajzát felteszem, és a következő időszak feladata az lesz, hogy az együttüzemelés optimális munkapontját kidolgozzam.
TJ.

[tunerman]

Még egy hét sem telt el a 2025 Audio Expo HiFi kiállítás óta, de már itt van egy újabb erősítő ötletem, aminek az előzményeit most közzé tenném
Rövid története:
Javában osztom a bemutatott erősítőről információkat tartalmazó "kötelező" szórólapot, amikor a beérkező Bese Attila (Alisca Orange) kezébe is nyomok egyet. Ránéz a lap alján lévő rajzra és azt mondja - "Dehát ebben két FET van."
Igen, mondom én gyorsan a választ, de jövőre akkor olyan erősítőt hozok amiben már csak egy FET van.

Hát igen, talán beteljesülhet a "gyorsba" adott ígéret, mindenesetre az induláshoz szükséges elvi kapcsolási rajzot feltenném
TJ.

[tunerman]

Nagy előnye van annak, hogy DIY építésű erősítővel foglalkozik az emberfia - mindig lehet rajta finomítaní, feljebb húzni a szinvonalát

A 2025 Audio Expo HiFi kiállításon mutattam be a 2SK180 unity coupled SE erősítőmet, de a megnyìtás reggelén is volt még módosítva a tápegysége. A negatív feszültséget pufferelő 4700uF/50v-os Cerafine kondenzátor kapott egy 47uF/50v Black Gate NX bypasst, míg a pozitív tápon lévő 22.000uF/35v Cerafine kicsit komolyabbat...
Oldalanként 2-2 darab 100uF/50v Black Gate NX kondenzátor lett a bypass, az úgynevezett "super E" konfigurációban

Információ itt:
https://www.octave-electronics.com/Part ... tech.shtml

Persze minden új kondenzátor fizikailag közvetlenül a bypass elveinek megfelően lett beforrasztva, pl. a kimeneten lévő Tango CH120m-2WD fojtó kivezetéseire.
TJ.

[tunerman]

A 2SK180 unity coupled SE FFT mérése 1kHz/1W/16R terhelésnél.
TJ.

[tunerman]

Második jelentés - az első meghallgatás.

A beállítások és bemérések után bekötöttem az otthoni rendszerembe az újonnan érkezőt.

Most az RCA aszimmetrikus bemenetről hajtom, az XLR majd a StellaVox SP8 feladata lesz...
TJ.

[tunerman]

Első jelentés.

A bekapcsolás után feláll az erősítő, a tápegységek feszültségei rendben, a bemeneti bufferek tökéletesen továbbítják az érkező szinuszjelet az Altec 15095 foglalatához (a trafó még nincs bedugva. )
A 2SK180 SIT eszközök negatív előfeszültsége is OK, a biztonsági izzók árama folyik csak rajtuk - folytatás holnap.
TJ.

[tunerman]

Az XLR/RCA bemeneti választókapcsoló bekötése volt a napi feladat, sikerült hozzá jó apró darabokra vágni a Kondo SPz vezetékeket
Holnapra maradt a 230 voltos vezetékek méretre szabása, és a előlapon található bekapcsolásjelző lámpa életre keltése.
TJ.

[tunerman]

A következő napi penzum az aszimmetrikus RCA bemenet (LH0033CJ) buffereinek a tápfeszültség odavezetése volt...ez a fonás napja lett

A +-18 voltos segédtápfeszültség hármas fonással indul el, de a 2SK180 és az Altec 15095 Line transzformátor közötti rövid szakaszon négyes fonássá bövül (itt megy át a vezérlő jel az egységcsatolt kimenethez) - aztán ismét hármas fonással ér a bemeneti tápfesz pontokhoz.
TJ.

[tunerman]

Elkészültem a tápegységek behuzalozásával, valamint a 2SK180 D-S kivezetéseinek a Tango fojtó megfelelő pontjaihoz való forrasztással. Ez Kondo KSL SPz vezetékek hármasfonásával történt meg
TJ.

[tunerman]

Szerintem a topik címét nem olvastad el mielőtt beleírtál volna....

Ez a Single Ended erősítőkről szól, amelyek kis teljesitményűek, és általában nagy hatásfokú, könnyen hajtható (szélessávú) hangszórókhoz vannak tervezve.

A jelenlegi 2SK180 unity coupled SE erősítő egy 16 ohmos Lowther szélessávút fog hajtani, mely 100dB feletti hatásfokkal rendelkezik.
TJ.

[OFF - katt ide ha látni akarod]

Engem nem érdekelnek a változó impedanciájú, bonyolult váltós energiazabáló többutas hangfalak, amelyek néha 2 ohm alá is mehetnek - nem arra tervezek erősítőket.

[MOT64]

Fúrás-faragásból ötös. Elektronikából sajnos bukta.

Nem tűnt fel, hogy a végerősítő kimenetén található Ft, C és Rt elemek egy veszteséges rezgőkört alkotnak? Egy kis számolással utána lehet járni a dolognak!

download/file.php?id=477346&mode=view

A rajzon jelölt 15 Ohmos terhelés esetén csak minimálisan jelentkezik a probléma, de kisebb terhelésnél, durva rezonancia pont jelenik meg 13-15 kHz környékén. Ha a hangszóró impedanciája 4 Ohm alá esik, a kiemelés mértéke eléri a 6 dB-t. 2 Ohm-nál meghaladja a 10 dB-t. Biztos, hogy jó ez így mester?
Persze tudom, bármire rá lehet mondani, hogy ez maga a tökély.

[tunerman]

A két oldal tápegységének az alkatrészeit felpakoltam a tevezett helyükre, a Graetz - ek már le is vannak csavarozva.
TJ.

[tunerman]

Felteszem a 2SK180 unity coupled SE amplifier első, összerakott állapotában elkészült fotóit.
TJ.

[tunerman]

Sor került az aluminium fedlapon a lyukak kifúrására, reménykedem, hogy nem kell sokat ígazítani tűreszelővel a szerelvények beszerelésénél
TJ.

[tunerman]

A mai nap zárásaként felkerültek az aluminium sasszira a furatok helyének a jelőlései, már csak a pontos kifúrásuk van hátra.
TJ.

[tunerman]

Érdekes módon a másik oldali hűtőborda elkészítése/szerelése már gyorsabban ment - lehet, hogy belejöttem, vagy minden klappolt elsőre?
TJ.

[tunerman]

Kisebb szünet után ismét kezembe vettem a fúrás/faragáshoz szükséges szerszámokat, és lám meg is lett az eredménye
Elkészültem az egyik hűtőborda szerelésével, rákerült a 2SK180 SIT, és a körbefutó távtartók glédája
TJ.

[tunerman]

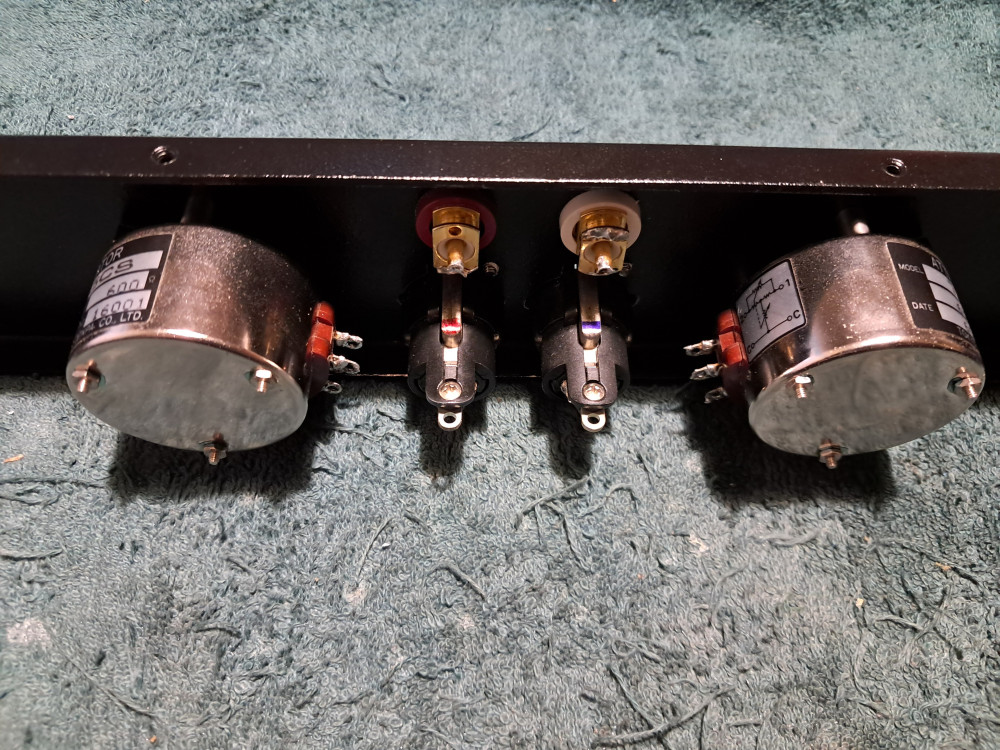

A ma délutáni fúrás, faragás és reszelés eredménye, hogy a TKD T65CS 600 ohmos attenuatorok a helyükre kerültek.
TJ.

[tunerman]

Az előlapra kifúrt lyukakba bekerült a hálózati kapcsoló, az RCA/XLR aljzat, és a bekapcsolást jelző lámpa - a TKD 600 ohmos attenuator 3 pontos rőgzítése már mértani szerkesztést kíván, ezért azt holnapra halasztottam
TJ.

[tunerman]

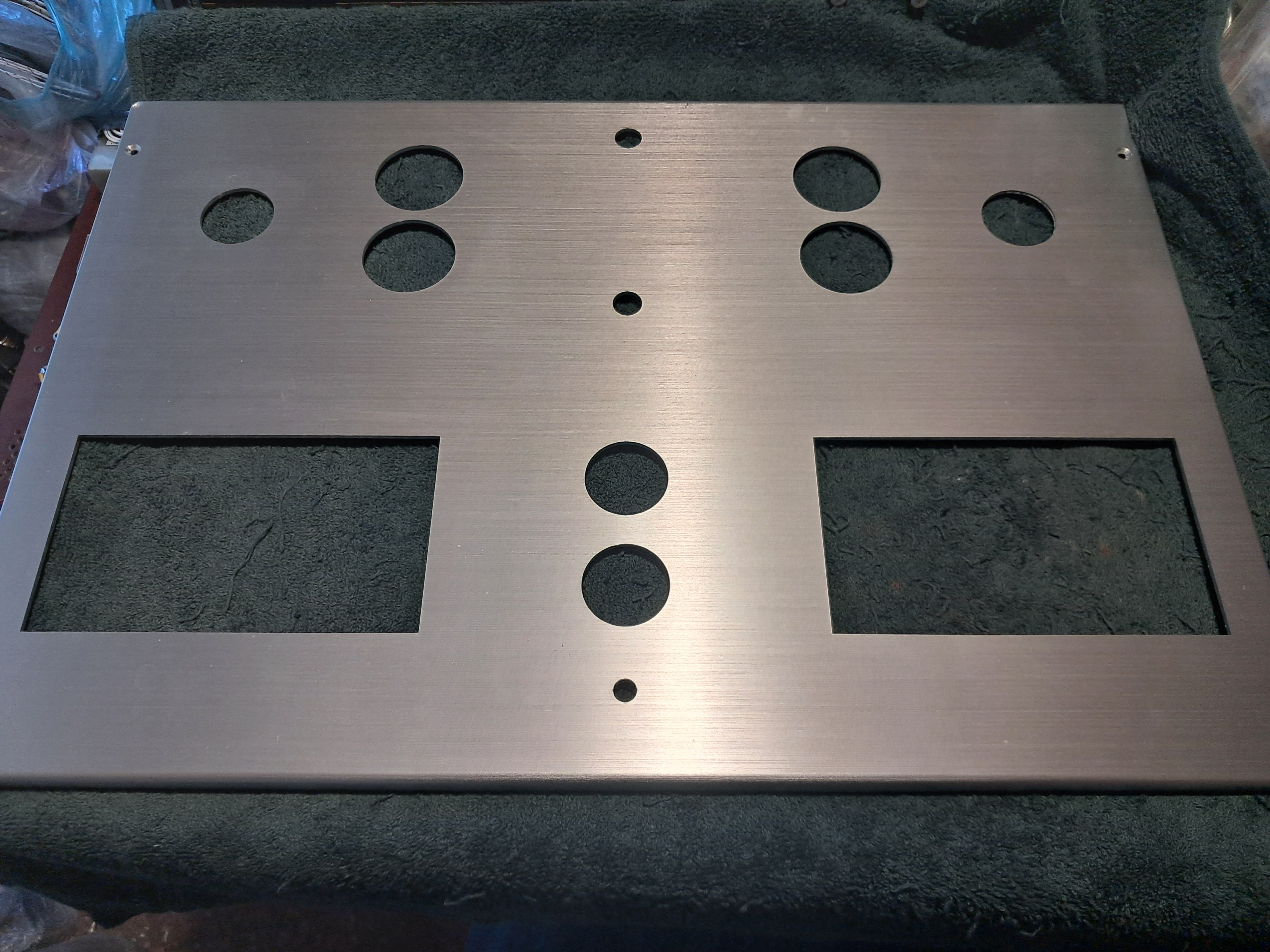

Haladás van , elkészült a 2SK180 unity coupled SE amplifier fedlapjának a lézeres kivágása. Hátra van még a szerelvények rőgzítő furatainak az elkészítése, de ott már én fogok "alkotni"
TJ.

[tunerman]

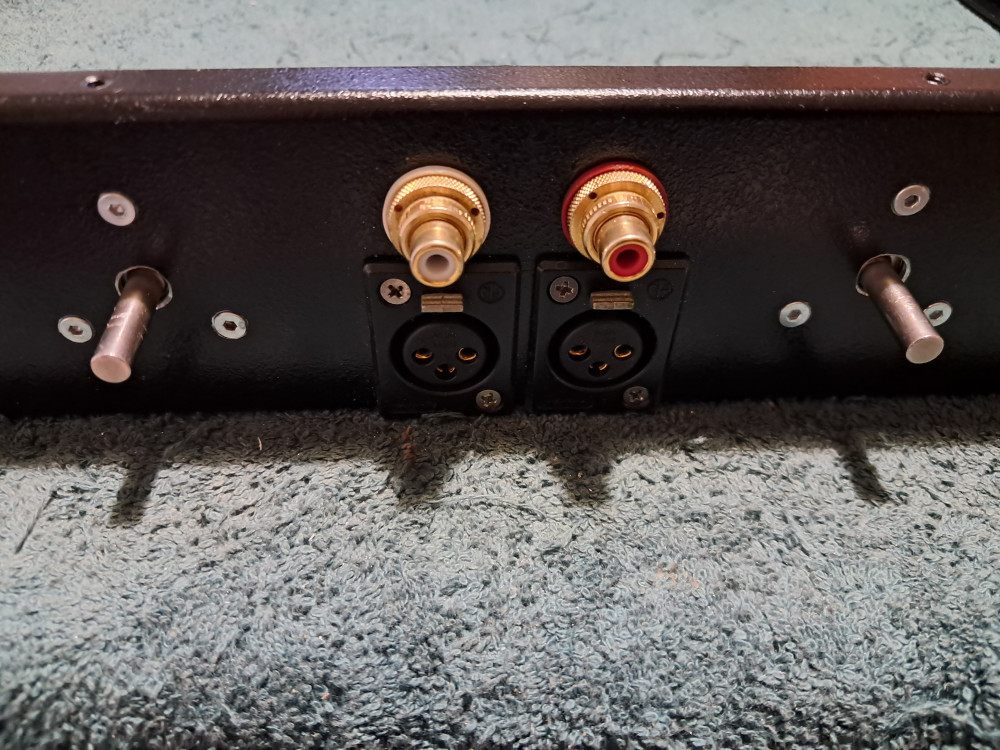

Ezen a fotón láthatóak az egymástól néhány cm-re lévő bemenetek és a választó kapcsoló a bufferekkel.
TJ.

[tunerman]

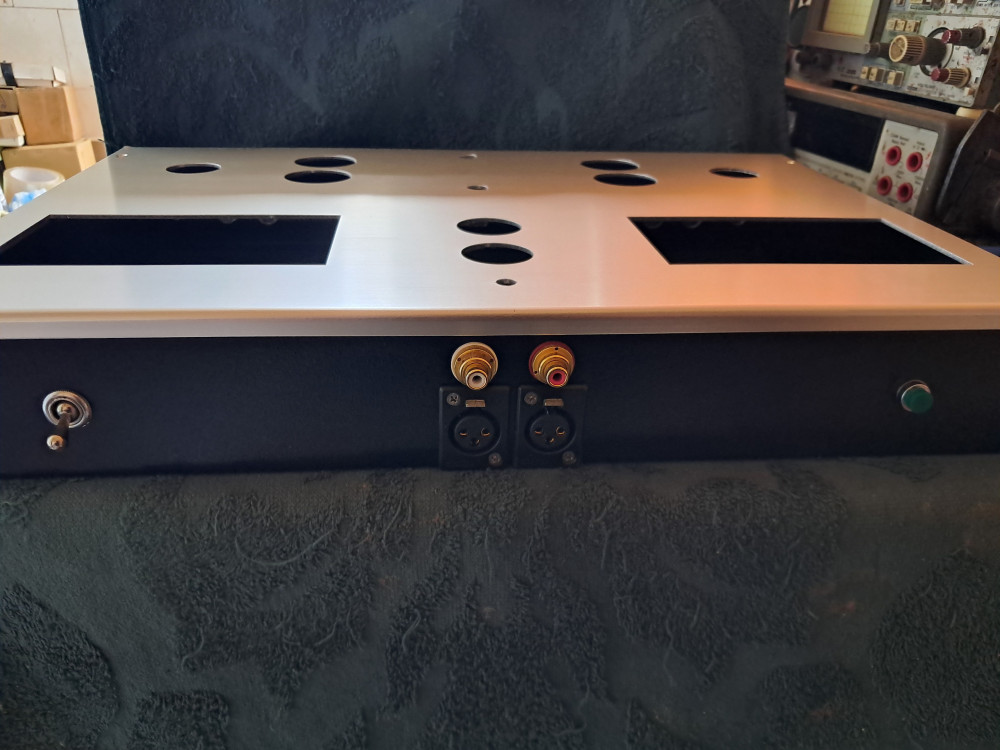

Az előlapot is kezelésbe vettem, a bemenetek/hangerő szabályzók elrendezésről is felteszek egy fotót.
TJ.

[tunerman]

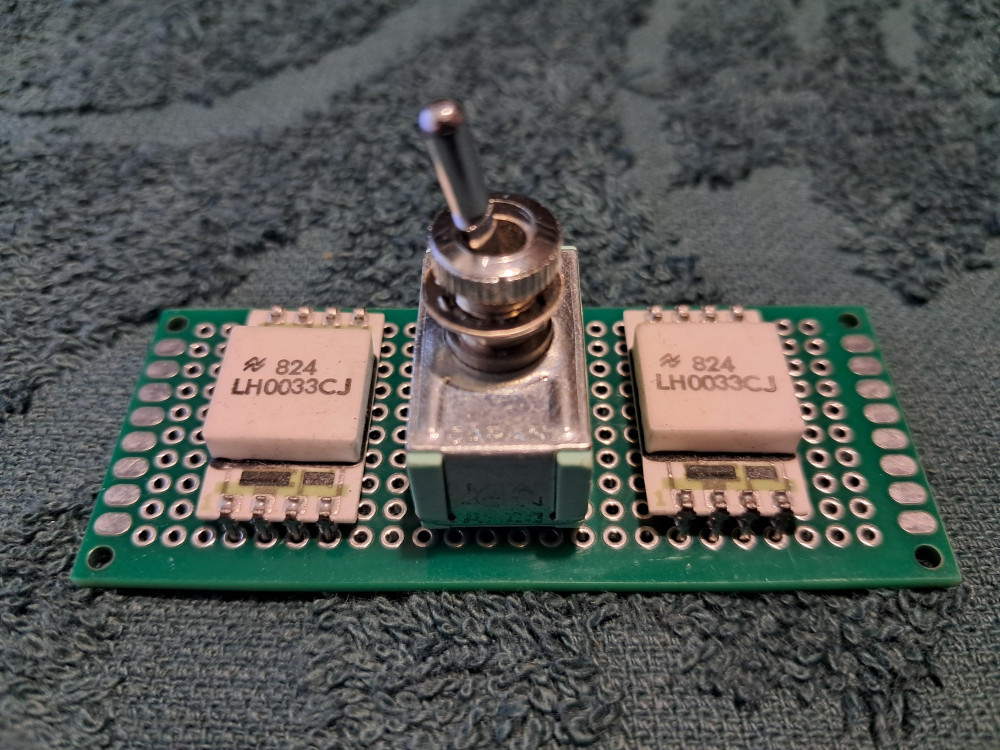

Elkezdtem építeni az XLR/RCA bemeneti választó és RCA buffer szerelési paneljét. A két szélére tervezem majd elhelyezni a +-18v-os tápok alkatrészeit.
TJ.

[tunerman]

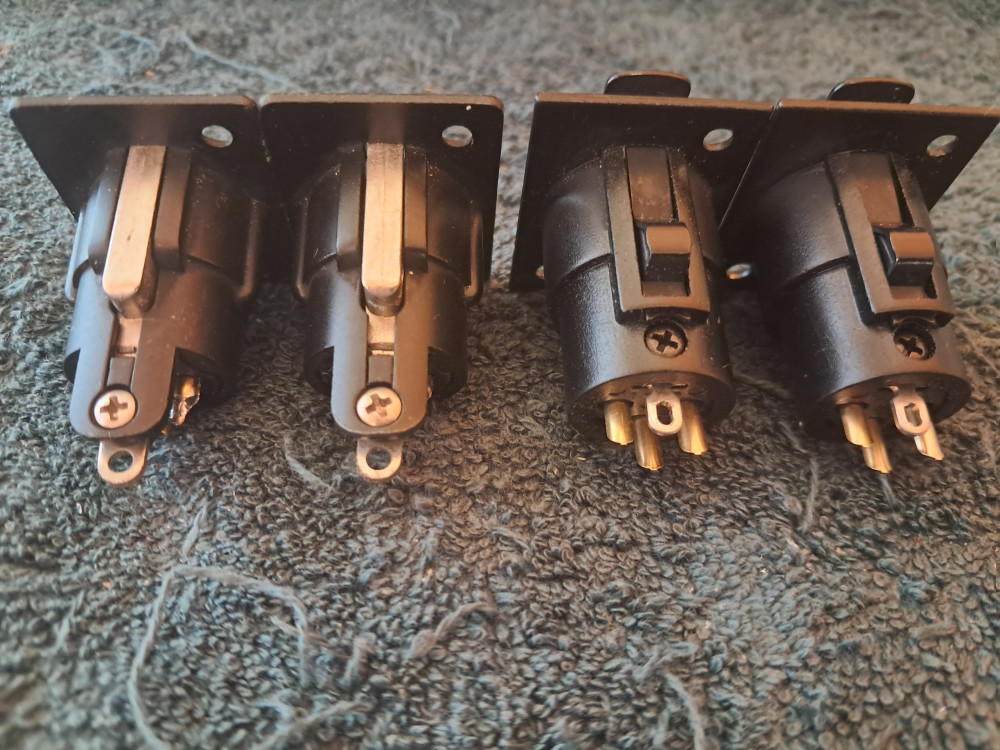

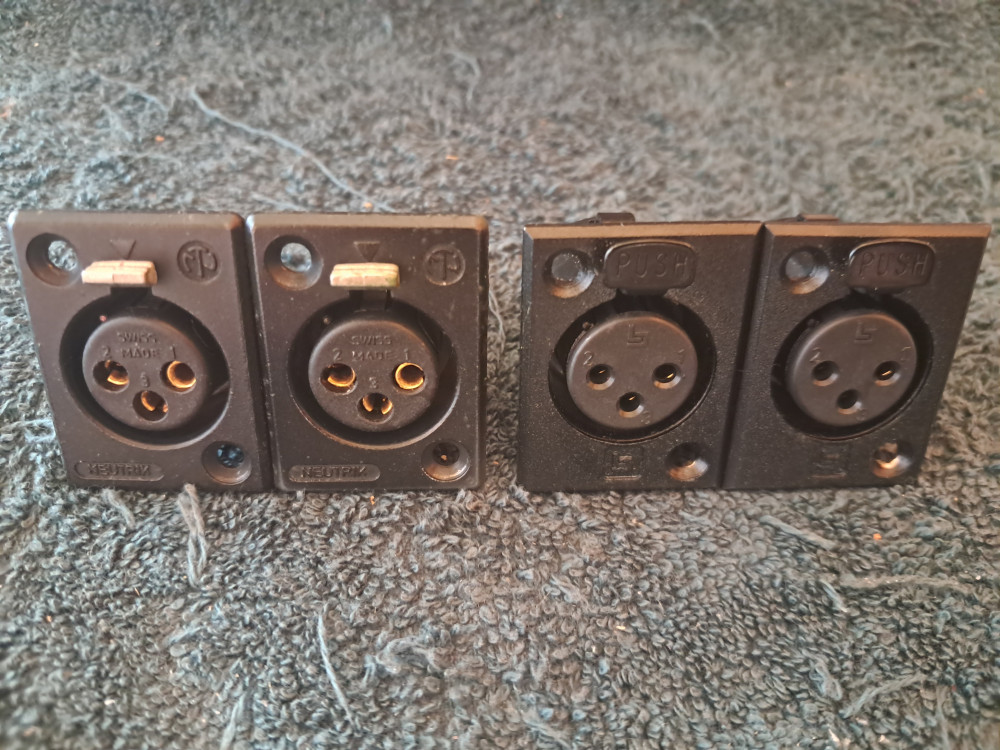

Az XLR bemenethez is találtam két versenyzőt, az egyik Neutrik, a másik egy Binder, mindkettő 3 pin gold female aljzat (kutattam utánuk a neten, de semmi infót nem találtam velük kapcsolatban).
Talán csak meghallgatással lehet majd eldönteni, hogy melyik maradhat véglegesen benne az erősítőben.
TJ.
