Szerintem inkább annál a meglátásnál kéne maradni, hogy egy SE csöves erősítő nem való minden hangsugárzóhoz. Ahogy eredetileg sem 10-20dekás membránú agyonkeresztváltózott 3utas hangfalhoz találták ki, most sem ahhoz lesz jó, hanem a minél könnyebb membrános, kevés DF-t igénylő, nagyonnagy érzékenységű, leginkább szélessávuúakhoz lehet jó párosítás.

Másrészről egy visszacsatolatlan erősítőről beszélünk. Az altrészek minősége extrán számít, sőt igazából szinte csak az számít. A dolog már ott elbukott, hogy beteszünk egy kínai, esővízelvezető csatorna lemezéből legyártott csövet. A többiről nem is beszélve.

[CHZ]

Igen, de ez nem jelenti azt, hogy nem tudok egy egyszerű erősítőt megépíteni.

Ezt nem állítottam. Ha nem igazán jó kapcsolást választasz, akkor az eredmény sem lehet jó.
Csatolt rajzot sokan alkalmazzák (szerintem te is) egyszerű, de nem igazán jó.
Meghajtás nagyot erősít, visszacsatolás nélkül alkalmazzák általában. Csak a meghajtó rész (végcső nélkül) kb. 2% felett torzít 200mV bemeneti szintre, ezt méréssel ellenőrizheted is.

[dys-cus]

"Valóban nem hallottam, csak a véleményedre hivatkoztam, te állítod, hogy nem jó hangzás amit produkáltak."
Igen, de ez nem jelenti azt, hogy nem tudok egy egyszerű erősítőt megépíteni.

[sutemenyx]

Egy ilyen SE erősítőt azért megvizslatnék szívesen... (Pki=170W)
A fűtése 17V 18A!

Olvasólámpának sem rossz az éjjeliszekrényre

[CHZ]

Amúgy meg arra gondoltam, hogy nagyon sok végcsőre van kapcsolás a NET-en. Olyan túl sok variáció nincs. Hisz egyszerű erősítőről van szó. Szó szerint a magyar terminus technicus így nevezi: egyszerű erősítő. Az is.

Sok kapcsolás található, sajnos legtöbb semmit nem ér.
SE jelentése szabad fordításban egy végű, nem az egyszerűségére utal.

Ezt meg miből gondolod? Tudomásom szerint egyet sem hallottál szólni.

Valóban nem hallottam, csak a véleményedre hivatkoztam, te állítod, hogy nem jó hangzás amit produkáltak.

[dys-cus]

Örülök neki. Mit kellett tervezni egy SE-n? Ohm törvénye oszt jónapot.

Hú..., ezzel nagyon megleptél!
Meghajtás feszültségerősítése, kimeneti impedanciája lényeges, adott végcsőhöz kell tervezni, egyéb apróságokat már meg sem említek.
Szerinted kisebb teljesítményű SE végfok meghajtása elegendő 2-3x nagyobb teljesítményre kialakított végfok meghajtásához?
Végcsövek között is nagy különbségek vannak, van ami könnyen meghajtható, van ami nem, ezeket is figyelembe kell venni a tervezésnél. Tévedés azt hinned, hogy egy jó SE könnyebben megépíthető mint egy PP!
Kezdem érteni miért nem sikerült elfogadható hangzású csöves SE-t kipróbálnod...

Látom, a humor nem az erősséged továbbra sem. Amúgy meg arra gondoltam, hogy nagyon sok végcsőre van kapcsolás a NET-en. Olyan túl sok variáció nincs. Hisz egyszerű erősítőről van szó. Szó szerint a magyar terminus technicus így nevezi: egyszerű erősítő. Az is.
"Kezdem érteni miért nem sikerült elfogadható hangzású csöves SE-t kipróbálnod"
Ezt meg miből gondolod? Tudomásom szerint egyet sem hallottál szólni. Az, hogy én nem tudom akceptálni a 3%-os zenei torzítást, az nem jelenti azt, hogy az esetlegesen általam készített egyszerű erősítő rosszabb lenne bárkiénél. Például ez:

300B Amp.jpg (335.88 KiB) Megtekintve 3069 alkalommal

[CHZ]

Örülök neki. Mit kellett tervezni egy SE-n? Ohm törvénye oszt jónapot.

Hú..., ezzel nagyon megleptél!
Meghajtás feszültségerősítése, kimeneti impedanciája lényeges, adott végcsőhöz kell tervezni, egyéb apróságokat már meg sem említek.
Szerinted kisebb teljesítményű SE végfok meghajtása elegendő 2-3x nagyobb teljesítményre kialakított végfok meghajtásához?
Végcsövek között is nagy különbségek vannak, van ami könnyen meghajtható, van ami nem, ezeket is figyelembe kell venni a tervezésnél. Tévedés azt hinned, hogy egy jó SE könnyebben megépíthető mint egy PP!
Kezdem érteni miért nem sikerült elfogadható hangzású csöves SE-t kipróbálnod...

[dys-cus]

Az a 10-12 Watt csak elméleti. A gyakorlatban ott már bőven lehet 4-5% torzítás

SE hátrányait jól ismerem, pontosan ezért tervezem nagyobb teljesítményre.

Örülök neki. Mit kellett tervezni egy SE-n? Ohm törvénye oszt jónapot.

[CHZ]

Az a 10-12 Watt csak elméleti. A gyakorlatban ott már bőven lehet 4-5% torzítás

SE hátrányait jól ismerem, pontosan ezért tervezem nagyobb teljesítményre.

[dys-cus]

Őszintén szólva nem emlékeztem rá. Szokatlan tőled az SE építés. Szép lesz.

Én is inkább PP párti vagyok, jelenleg 4db PP csöves végfokom van. Régebben készítettem SE-t is, képen látható kb. 15 éve készült. Barátom azóta is elégedetten hallgatja.
Fiam szeretne kipróbálni SE csövest, megpróbálok elérni 10-12W kivehető teljesítményt, talán így már értékelhető minősége lesz, 93dB érzékenységű hangsugárzóval.

Örülök, hogy PP párti vagy. Az SE rákfenéje a torzítás, amit sajnos sokan összekevernek a részletes megszólalással. "Olyat hallok, ami nincs is rajta a felvételen!" Sajna hallottam már ilyen ostoba mondatot. Az a 10-12 Watt csak elméleti. A gyakorlatban ott már bőven lehet 4-5% torzítás, ami ugye egy picit több mint a HiFi szabvány által megengedett1%. Hallgathatóan inkább kb 4 Wattra számíts.
Én hamarosan egy 300B-t építek a szomszédomnak, aki cserébe megjavítja a fotelem. Majd beszámolok róla itt is.

[fülelek]

Egy ilyen SE erősítőt azért megvizslatnék szívesen... (Pki=170W)
A fűtése 17V 18A!

[CHZ]

Őszintén szólva nem emlékeztem rá. Szokatlan tőled az SE építés. Szép lesz.

Én is inkább PP párti vagyok, jelenleg 4db PP csöves végfokom van. Régebben készítettem SE-t is, képen látható kb. 15 éve készült. Barátom azóta is elégedetten hallgatja.
Fiam szeretne kipróbálni SE csövest, megpróbálok elérni 10-12W kivehető teljesítményt, talán így már értékelhető minősége lesz, 93dB érzékenységű hangsugárzóval.

[dys-cus]

Folytó? SE erősítő lesz? Viszont látom sztereo, mert két fojtó lesz benne.

Szerintem eddig is látta mindenki, hogy SE erősító lesz, csak te nem vetted észre.
Előlap feliratán is jól látható....

Őszintén szólva nem emlékeztem rá. Szokatlan tőled az SE építés. Szép lesz.

[dys-cus]

Malyd megörekszel Te is, és ha a félszemedre mekvakulsz, és sietsz az írással, akkor majd Te is elírod. Vagy már úgty is van, mert aszt meg nem teszed szóvá, hogy másodjára hiogy írtam. Komolyan? Kell ez?

[fülelek]

Igaz, hogy a fojtón is folyik az áram, de mégiscsak jével kellene írni, mielőtt ebből is bakelit lesz

[CHZ]

Folytó? SE erősítő lesz? Viszont látom sztereo, mert két fojtó lesz benne.

Szerintem eddig is látta mindenki, hogy SE erősító lesz, csak te nem vetted észre.
Előlap feliratán is jól látható....

[dys-cus]

Folytó? SE erősítő lesz? Viszont látom sztereo, mert két fojtó lesz benne.

[CHZ]

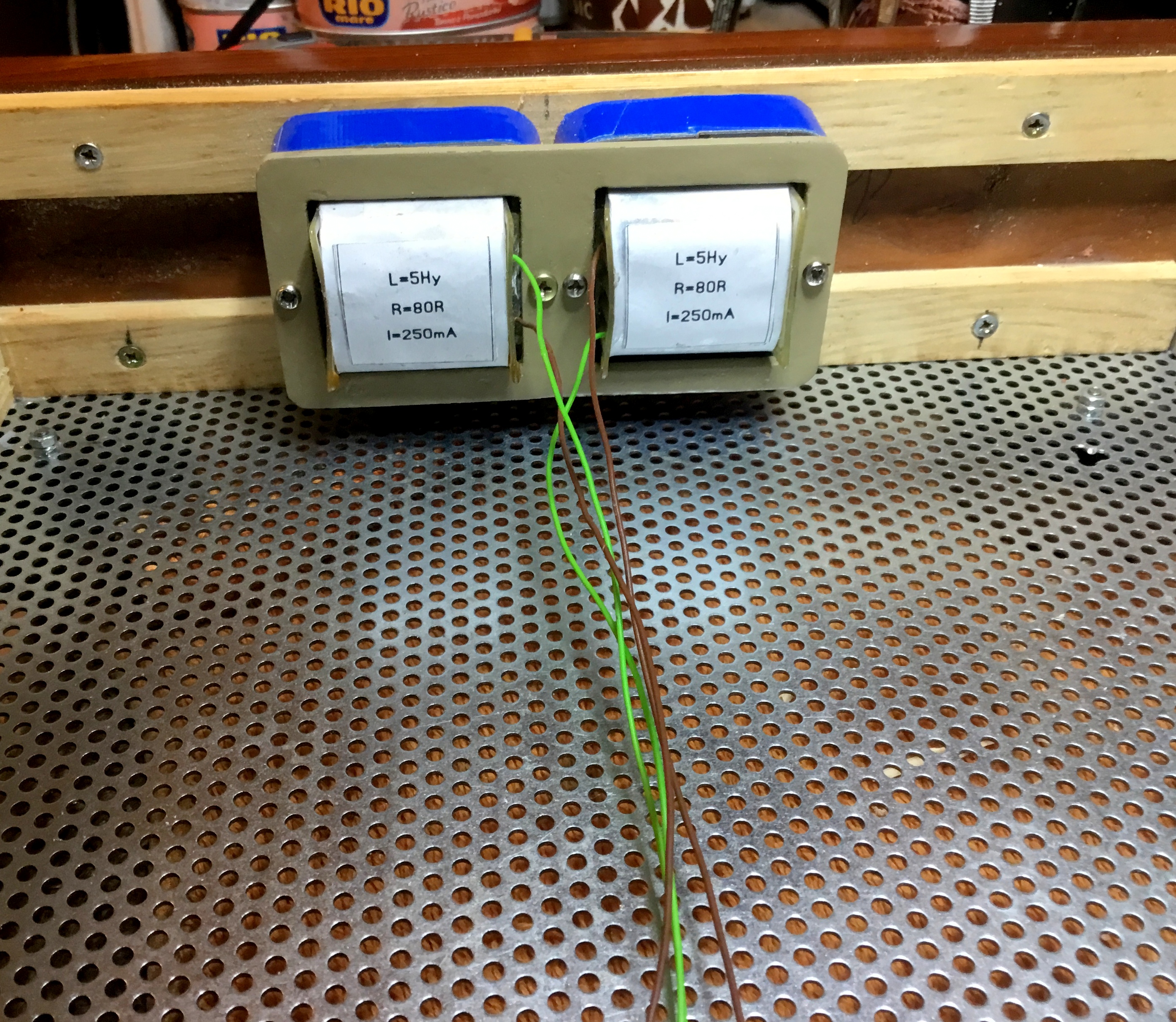

Fedelet kifurkáltam, porfestésére várok, fojtókat beépítettem.

[CHZ]

RCA aljzatok bekötéséhez nem használok árnyékolt kábelt. Kétoldalas nyáklemezre kifeszített huzal az L/R jelkábel, nyák belső fólia doboz GND-re, külső fólia jel GND. Így adott az árnyékolás és jel GND-én esetleg kialakuló áram sem szórhatja meg a jelvezetéket. Vezetékek rögzítését is megoldja, nem lóg, L/R jelkábelek távolsága stabilan tartható, vezetékek közötti áthallás sem jöhet létre.

[CHZ]

Na végre fény derült rá hogyan kéeszülnek ezek a tökjól kinéző dobozok.
Lehet én is csinálok így.

Azt hittem már rájöttél, egyszerű módszer.
Faoldalakat asztalossal levágattam, lemezeket méretre vágva vettem, tartólécek barkácsboltból., többi házilag könnyen megcsinálható. Fúrógép, csiszolóvászon, festék, lakk,ragasztó, csavarok.

[sutemenyx]

Készül a végfok doboza.

Na végre fény derült rá hogyan kéeszülnek ezek a tökjól kinéző dobozok.
Lehet én is csinálok így.

[CHZ]

fülelek
Szép az a power kapcsoló, de én nem tenném rá biztonsági okból.

Közeli képről jól látható, kapcsolókar a mikrokapcsolók lemezeit mozgatja, így szigetelési szempontból megfelelő.
Áram terhelése sem nagy, mivel csak standby transzformátort feszültségmentesíti.

[CHZ]

Szép az a power kapcsoló, de én nem tenném rá biztonsági okból. Persze ha magadnak készíted, úgy oké. De ha véletlenül eladod, akkor tegyél a nyelére egy műanyag huzatot, a lomexben van ilyen.

Képen nem látszik, 3db normál mikrokapcsoló, fémház szigetelés szempontjából megfelelő.
Teljes áramtalanítás a funkciója, bekapcsolás előlapról történik.

[fülelek]

Szép az a power kapcsoló, de én nem tenném rá biztonsági okból. Persze ha magadnak készíted, úgy oké. De ha véletlenül eladod, akkor tegyél a nyelére egy műanyag huzatot, a lomexben van ilyen.

[CHZ]

Készül a végfok doboza.
