Diy csöves (vagy hibrid) erősitő épités

[bigkópé]

Mi az a dzsumbuj a fotókon? Kicsit sem életveszélyes? Szól egyáltalán? Csak kérdem!

[orion]

Na ja a kis helyigényen kívül más előnyük most nem jut eszembe. Kis kövér AB carbon comp.-ot is kedvelem, bár nem tudom mennyire szubjektív a kinézetük miatt, de úgy gondolom a hangjuk is jó csak nem mindenhol szabad használni. Pl. aki a trópusokon él esetleg párásítót használ vagy láva lámpázik az erősítővel egy helyen az inkább mást keressen ez olyan mint a szivacs ezért csak száraz éghajlatra való.

[sutemenyx]

Nagyon igényesen néz ki. Szemnek jó ránézni, de gondolom inkább a fülnek készült. Mindenhol jó minőségű drága alkatrészeket látni, csak a piher vackokat nem értem. Sanszos, hogy lerontja. Ezeknek a Miflex-eknek mi a dielektrikuma? Ugye nem papír?

Köszi!
A piher potikkal van beállítva a választható 5 féle csőtípus mindegyikéhez a rács-előfeszítő feszültség. Mivel sztereó, és teljesen dual mono, így még ezek a biaszbeállítók is duplán vannak, mert két teljesen önálló erősítő van beépítve egy közös házba. Hogy miért piher poti, nos azért, mert az fért el jól. Mindenesetre egyszer kell beállítani, aztán soha hozzá nem nyúlni. Talán egyszer megcsinálom fix értékű ellenállásokkal.
A Miflex KPCU kondenzátorokban papír+olaj+polipropilén a dielektrikum.

[orion]

Nagyon igényesen néz ki. Szemnek jó ránézni, de gondolom inkább a fülnek készült. Mindenhol jó minőségű drága alkatrészeket látni, csak a piher vackokat nem értem. Sanszos, hogy lerontja. Ezeknek a Miflex-eknek mi a dielektrikuma? Ugye nem papír?

[sutemenyx]

Elsőre is feltűnt, de 3 hét alatt nyilvánvalóvá vált, hogy a Godináknak van egyfajta füstös, amerikai rekedtség a hangjukban, ami egyébként egyáltalán nem rossz, nagyon is bírható, de minden zenére rákerül, kicsit megszínezi azt. Aztán eszembe jutott, hogy ez pontosan ugyanaz a hatás, mint ami közös volt az általam meghallgatott, nyers, kezeletlen, húzott ezüst vezetékekben, mert azokban is megvolt ez a karakter. Ígyhát arra jutottam, hogy talán érdemes volna megpróbálni lecserélni az eredeti lábakat biztosan jó ezüstre, még akkor is, ha így plusz anyagátmenet lesz. Visszavágtam hát a lábaikat 1centisre, és betoldottam olyan ezüst vezetékkel, ami már a korábbi tesztek során jól szerepelt, megbízhatóan transzparens.
És nem tévedtem! A nyereség mégnagyobb felbontás formájában jelent meg, nagyobb tér lett, lebegőbb és torzításmentesebb hangok, miközben a rock-os karakter végre eltűnt.


[sutemenyx]

Járattam, változott bőven közben. Volt hogy egész testes lett a hang, volt hogy eltűnt a felbontás, vele a nyersesség is. Utóbbinak örültem, innentől biztos kisimul, a felbontás pedig majd visszajön -gondoltam én-. Valóban visszajött 150óra körül, de vele a torzítás is sajnos. Végül 250óra után szedtem ki, eddigre ugyanolyan vékony is volt a hang, mint először, amikor betettem. Volt viszont a fiókban régi, Godina rézfóliás olajpapír kondim 4db ugyanolyan, gondoltam itt az ideje rendesen kipróbálni, a hangfalamban már több, mint egy éve nagyon szépen teljesít.
Betettem, szerencsére elég hosszúak voltak az eredeti lábai, amelyek egyébként ezüstből készültek. Már elsőre megalázó vereséget mért a Jupiterekre. Visszatért a zene, a testes megszólalás, de felbontás is maradt bőven, tulajdonképpen ilyen tekintetben sem volt rosszabb. (folyt köv.)


[sutemenyx]

Próbálgattam az eddigi legmagasabb szinten megépített hibrid erősítőmben különféle rézfóliás kondenzátorokat. Ezidáig Miflex KPCU tipus volt benn, nemrég tettem be helyette Jupiter Copper Foil Wax (USA) kondikat. Elsőre lélegzetelállító felbontás, fantasztikus közvetlenség a lengyelek után és nagyon van valóságérzet. Ámde fél óra után azért feltűnik, hogy nyers, helyenként sziszeg-kiabál és egy kicsit túl vékony lett a hang. Dehát semmi gond, végülis még új, biztosan jobb lesz. Az internetes legendárium szerint 200óra kell neki, mire a tudásának legjavát nyújtja. (folyt köv.)



[tunerman]

A teljesìtmény sávszélessége a 6528 PSE-nek 10W/8R esetén 30Hz - 27kHz -0,5dB/-3dB.
A végcsövek rácsán ha 1kHz/100v PP van, akkor a 6528 katódjain 87v PP mérhető.
TJ.

[tunerman]

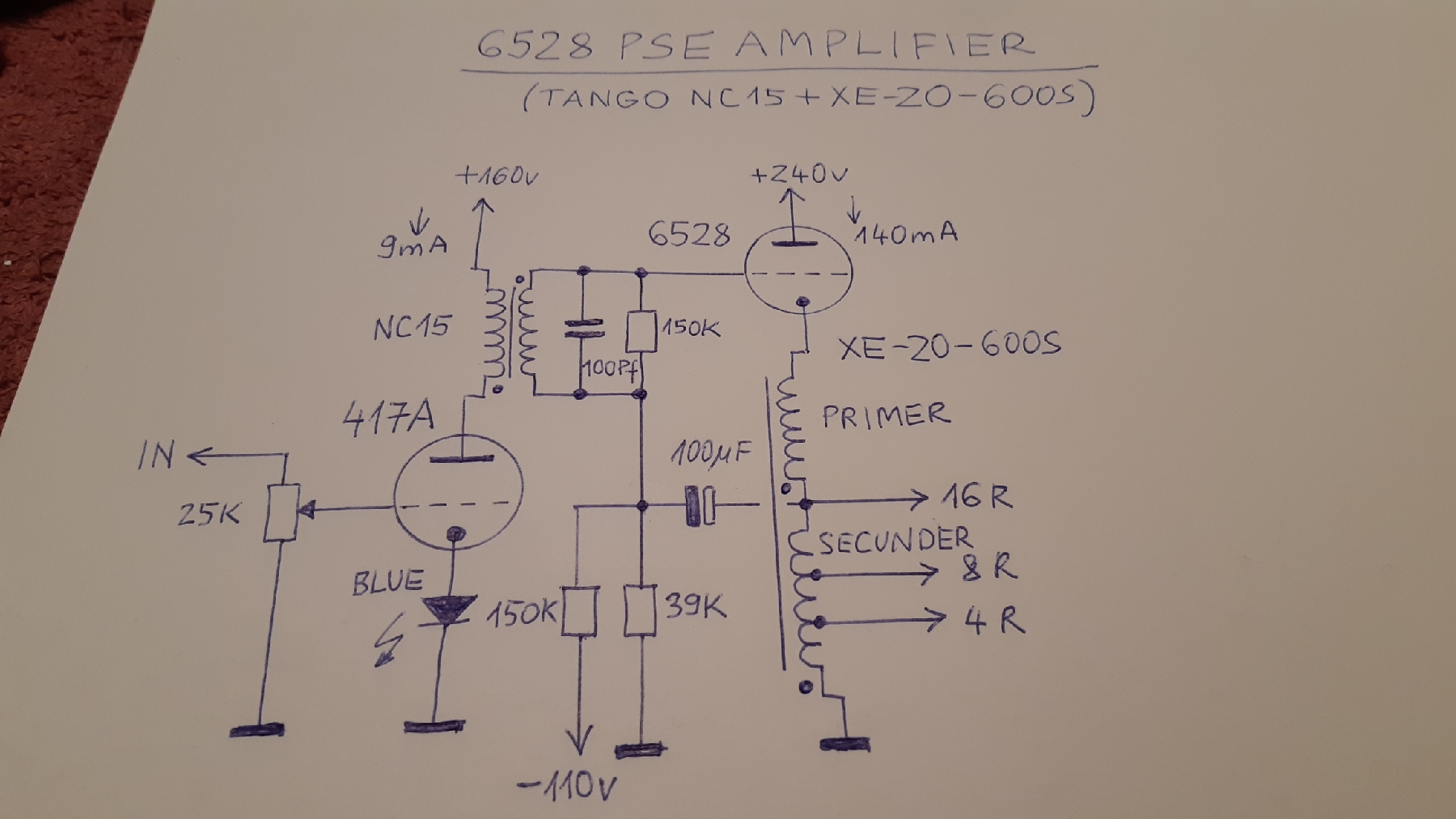

További lépéseket tettem a " 6528 PSE amplifier " beállìtásainak finomítása terén. A Tango XE-20-600S kimenőtranszformátor primer és szekunder tekercsét " autotransformer " üzemmódba kötöttem, így már a 6528 direkt AC árama is átfolyik a szekunderen. A szekunder tekercs kis DCR értéke miatt csak 50mv egyenfeszültség lett a 8 ohmos kimeneten.
A 417A driver csőnek, és a 6528 végcső párhuzamosan kötött triódáinak az új munkaponti áramának a beállításával sikerült a THD értékét 1k/1W/8R -nál 0,12%-ra csökkenteni.
Ezzel párhuzamosan a kimenő teljesítmény is megnőtt 1kHz/8R/1% -nál 15 wattra
TJ.

[tunerman]

Az igazság az, hogy a világ minden idejét el lehetne tölteni elektroncsöves single end erősítő fejlesztéssel, de azért szerencsémre már vannak részeredményeim
A Tango interstage és a kimenő trafó alaposan megdolgoztatott, az NC15 lezárásának az optimalizálása, míg a az XE20-600S-nél a munkaponti áram belővése volt elég tökölős meló. A torzítás/teljesítmény/mély/magas átvitel elfogadható értékűre összehozása no NFB alapon nem egyszerű dolog...minden tiszteletem azoké akiknek eddig ez sikerült
A deszkamodell első mérési adatai:
- teljesítmény: 1kHz/12W/8R/1%
- THD: 1kHz/1W/8R 0,3%
- frekvencia átvitel: 1W/8R, 8Hz - 35kHz, -1/-3dB
TJ.

[tunerman]

Sokáig tartott, de sikerült egy pár Tango XE20-600S kimenőtrafót levadászni. Mivel ennek a primer tekercsén nincs leágazás, ezért kicsit átdolgoztam a 6528 Single Ended kapcsolásomat.
TJ.

[bigkópé]

Egy igazi hand-made

Én félnék tőle! Kicsit életveszélyesnek tartom.

[robi-k]

Egy igazi hand-made


[CHZ]

Csatolókondikhoz forrtüskét raktam be, így több kondenzátor is kipróbálható könnyen.
REMIX helyett most JANTZEN került bele, még néhány típust tesztelni fogok..

[CHZ]

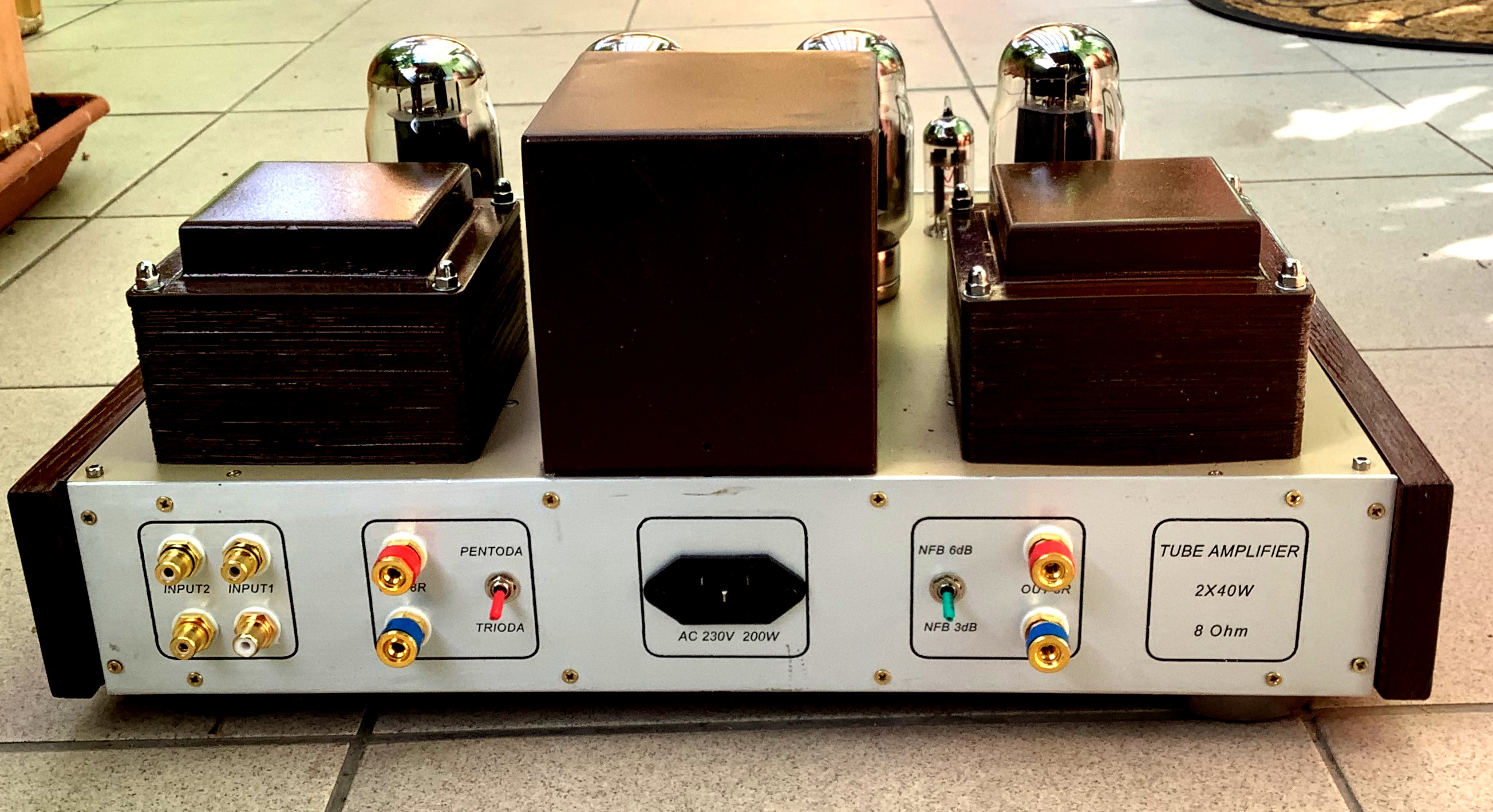

Néhány hónapja kezdtem építeni csöves PP-t, most lett kész.

[tunerman]

Tervezgetem a 6528 PSE erősítő alkatrészeinek elrendezését, ami nem egyszerű feladat, mert több szempontot is figyelembe kell vennem
Célok:
- a lehetőségek szerinti szimmetrikus elrendezés
- a transzformátorok és fojtók egymásra hatása, valamint a szórt mágneses terük indukciója a vezetékekre és alkatrészekre
- a tápegység energia szállítási vonalának kialakítása
- a jelút minél rövídebb kivitele
- lehetőleg esztétikus megjelenés
TJ.

[tunerman]

Itt lenne a 6528 PSE erősítő tápegységének a tervezete, amit szintén a minimál koncepció jegyében alakítottam ki. Nem szerettem volna a hagyományos Single End erősítők azon hibájába esni, hogy az erősítőrész pofon egyszerű, míg a tápegysége bonyolultabb mint egy atomerőmű vezérlőterme
A főbb egységei a tápnak:
- Tango MS-360 hálózati transzformátor
- UTC 2H/170mA-es fojtó x 2
- Chicago Transformer 20H/15mA-es fojtó x 2
- Black Gate 680uF/160v x 2
- Black Gate 220+220uF/350v x 2
TJ.

[HoriTon]

Sziasztok!

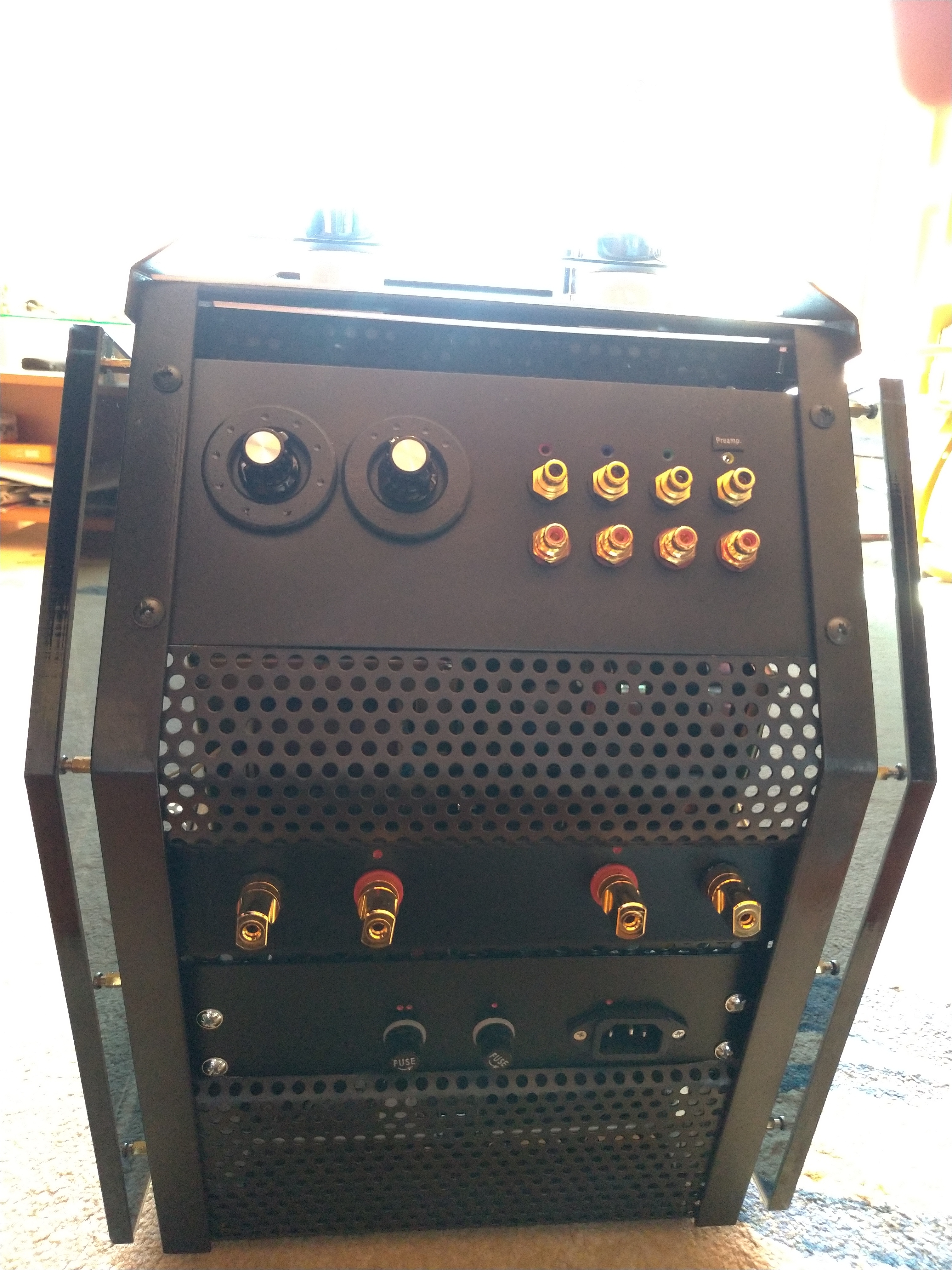

Bővebb leírás az erősítőről.

Néhány hónappal ezelőtt, megfogalmazódott bennem a kérdés, hogy tudnék-e olyat, vagy még jobbat csinálni, mint az Audio Note Conqueror SE triódás 300B-s erősítőm.

Röviden a válasz: igen. Sőt!

A projekt januárban a dizájn kitalálásával kezdődött. Számomra mindig nagyon fontos volt az esztétikum és a szerelés minősége. Kezdetben megelégedtem az átlagos minőségű alkatrészekkel, de mára már elsőbbséget élvez a jobb, audió célra gyártott elemek felhasználása.

Ami a dizájnt illeti, törekedtem arra, hogy olyan formát keressek, ami nem hétköznapi. Úgy érzem, hogy a hagyományos rack formából már nem lehet többet kihozni. Gyakorlatilag az már teljesen ki van maxolva. Így más formát kellett keresnem. Az ihletet a Gamer PC szolgáltatta. Az elkészült erősítő lehet, hogy első ránézésre kicsit idegen a hifi világában, de nekem bejön (a feleségemnek viszont, nagyon nem tetszik). Igen, azt elismerem, hogy megosztó lett a látványa.

A tervrajzokat elkészítettem, már csak egy ügyeskezű lakatosra volt szükségem. Virágh István jött a segítségemre, akivel már dolgoztam együtt az előfokom dobozán.

A dobozhoz felhasznált anyagok: 1,5mm vastag acéllemez, 2mm szálra csiszolt rozsdamentes acéllemez, 1,5-s polírozott rozsdamentes acéllemez, 1,5mm furatos lemez, 10mm füstszínű akrillap, ill. cseresznyefa betétek, amelyek bordó és lakk bevonatot kaptak.

A kapcsolási rajz rendelkezésemre állt, ami megegyezik az Audio Note Conqueror kapcsolásával. Az erősítő elkészítésében segítségemre volt Takiszer Ati.

Tehát minden megvolt ahhoz, hogy megcsináljam az eddigi legjobb triódás SE csöves erősítőmet.

Beindult az alkatrészek beszerzése. Ellenállásoknak ismét a jól bevált PRP-ket választottam. A kimenő trafók, Biczó féle hiperszil kivitelűek. A tápoknál 3db trafóra volt szükségem, (közülük az egyik Sizel) külön a fűtésekhez az anódhoz és a hangerő távkapcsolóhoz. A kondik Philips, TAD típusúak. A csatoló kondenzátor pár Godina Audio. A fojtó szintén a lengyel Sizel gyártmánya. Kábelek, csatlakozók, foglalatok a Kácsa audiótól jöttek. A hangerő szabályzó motoros Alps poti. A 300B csövek Psvane, a 6SN7GTB Tung-sol, valamint az egyenirányító cső JAN-CAHG 5R4WGA (5U4G).

Tehát 5 hónap elteltével, tegnap elkészült, megszólalt a zene!!!

Elsőre nagyon biztatóak a hallottak. Döbbenet az a hangtömeg, amit ezek a kimenők kipréselnek magukból. Csuklóból, könnyedén hozza a legmélyebb hangokat is. A felbontásában sem találok kivetnivalót. Most a tesztelések, mérések időszaka jön.

Az első benyomásom alapján (halkan) kijelenthetem, hogy a bejáratás után eléri, de lehet, hogy le is kerüli hangban az AN erősítőmet és akkor leszek majd igazán bajban.

Mert csak 1 maradhat! ;-)

[tunerman]

Sokat gondolkodtam a 6528 kettőstrióda negatív rácspotenciálját biztosító elemek feszültségének az ellenőrzésén. Mivel évek alatt csökkenhet az elemek feszültsége, így a végcső munkaponti árama feleslegesen növekedhetne. Végül azt a megoldást választottam, hogy az anódtápban lévő 2 Henry-s fojtón lévő feszültséget indikálom, ami az elemek feszültségére is áttételesen vonatkozhat (csökkenő negatív rácsfesz > növekvő munkaponti áram a végcsőnél)
Amennyiben a mutató túlságosan kitér, akkor vagy az elemek, vagy az elfáradt végcső cserére szorul.
TJ.

[tunerman]

A 6528 PSE erősítő deszkamodelljén további méréseket végeztem, 100Hz/1kHz/5kHz-es négyszögjeles bemenettel. Annyi megjegyzést fűznék hozzá, hogy "csak" azért van 5kHz-es mérőjel, mert az interstage transzformátor 35kHz/-3dB-s átvitelt tud.
TJ.

[HoriTon]

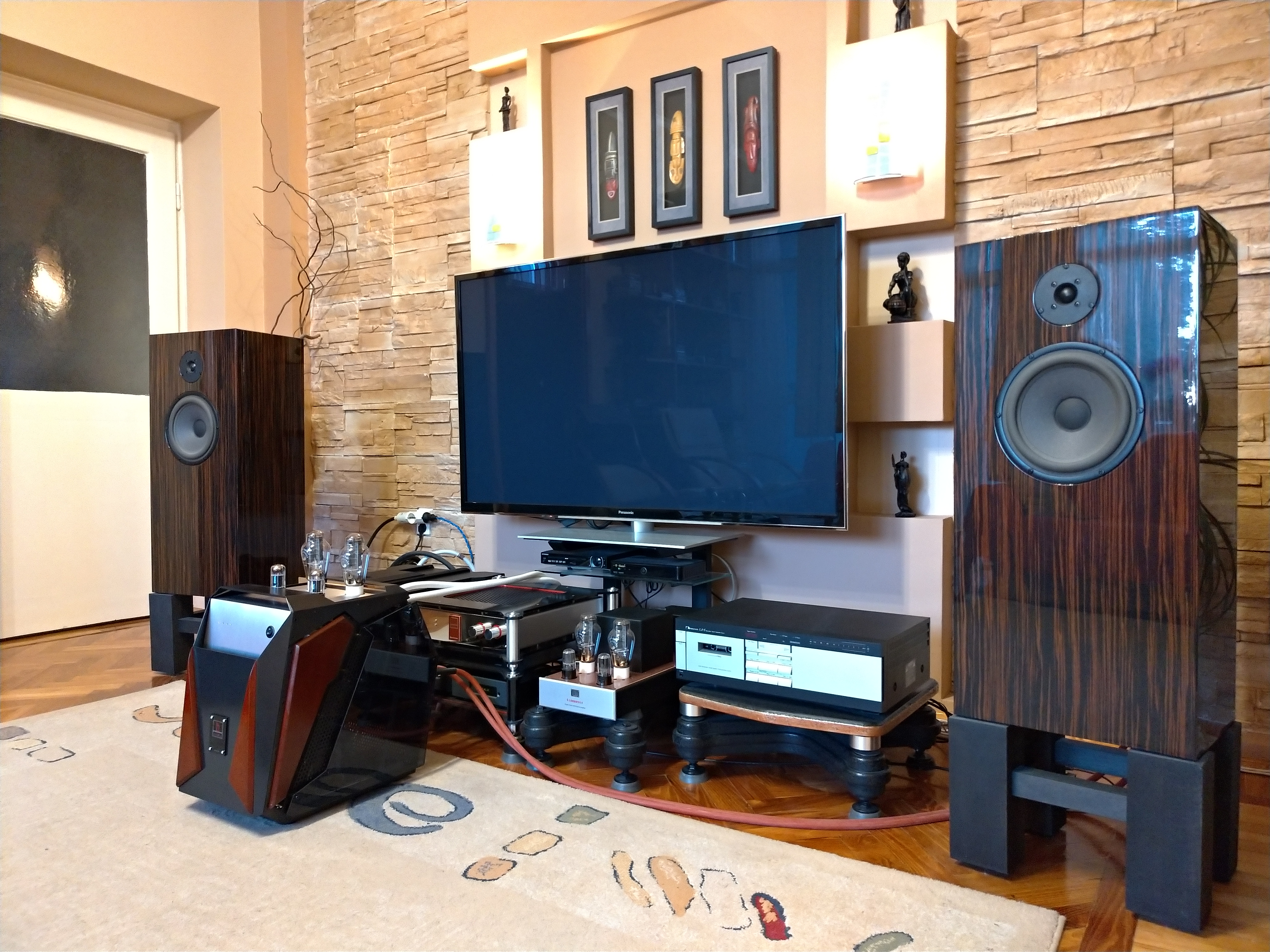

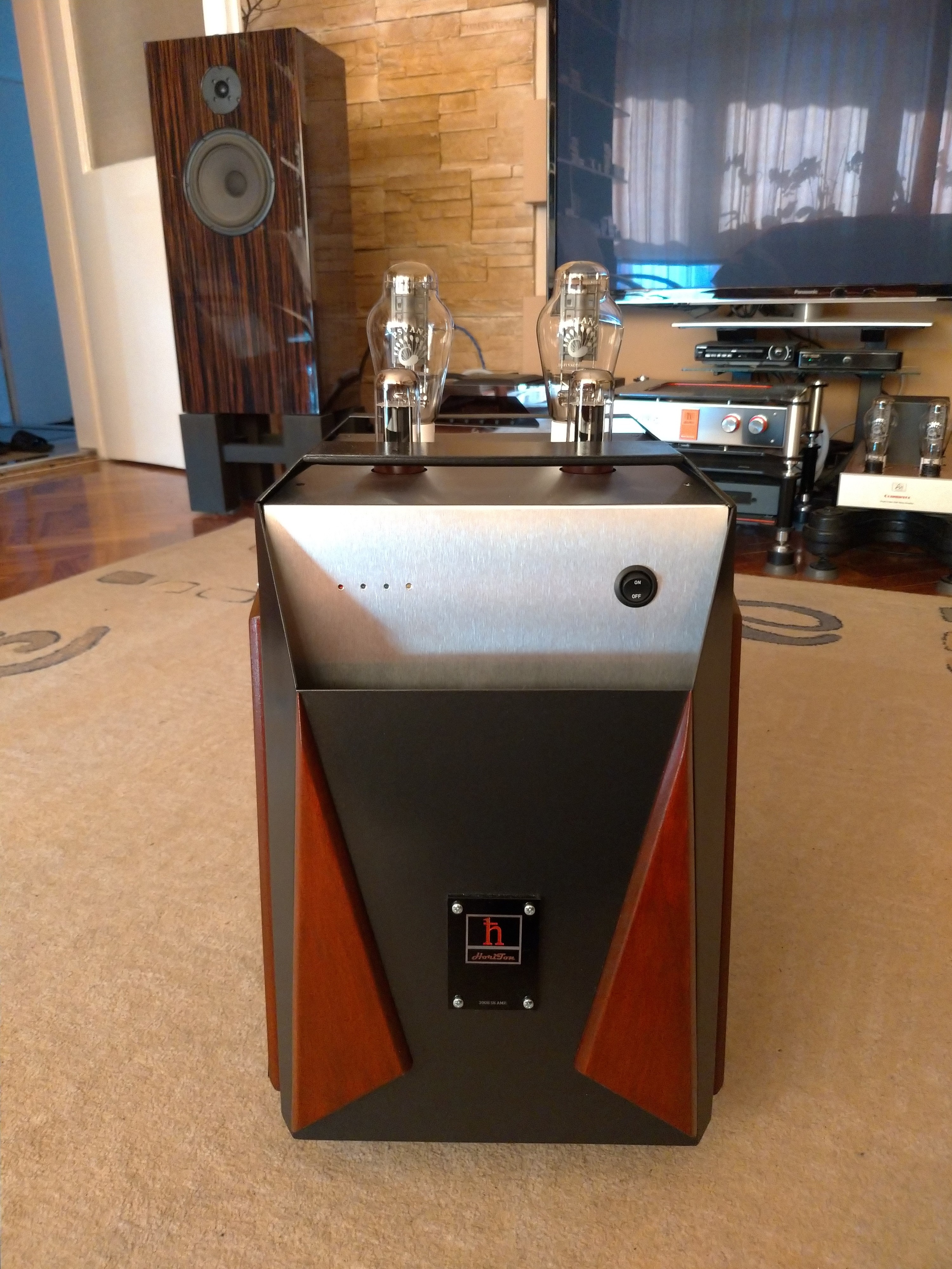

HoriTon SE triódás 300B-s erősítő.

[tunerman]

Végre megérkezett a neten levadászott Tango NC15 interstage transformator, így a beépítése után a deszkamodellen méréseket tudtam végezni
A Tango NC15 az 1:2-es áttétel melletti 35kHz-es specifikációt megfelelően tudja, a további nagy trükk, ami a Hammond 1640SEA UL kivezetéséről való "bootstrap" meghajtását jelenti - szó szerint - simán megugorja:smile29:
Így elérhettem azt, hogy a Western Electric 417A driver csőnek a kimenő transzformátor primer tekercsének a meghajtàsához szükséges feszültség negyedét(!) kell előállitania. Tehát a végcső ugyan katódkövetőként működik, de mégis ugyanazt a jelszintet produkálja a kimenőn, mintha hagyományos kapcsolású SE végcsővel készìtettem volna el
A deszkamodell mérései:
Max. teljesítmény: 1kHz/8R/12W/THD 1,5%
1W teljesítmèny: 1kHz/8R/THD 0,4%
Frekvenciamenet: 1W/8R 10Hz-35kHz -1/-3dB
TJ.

[tunerman]

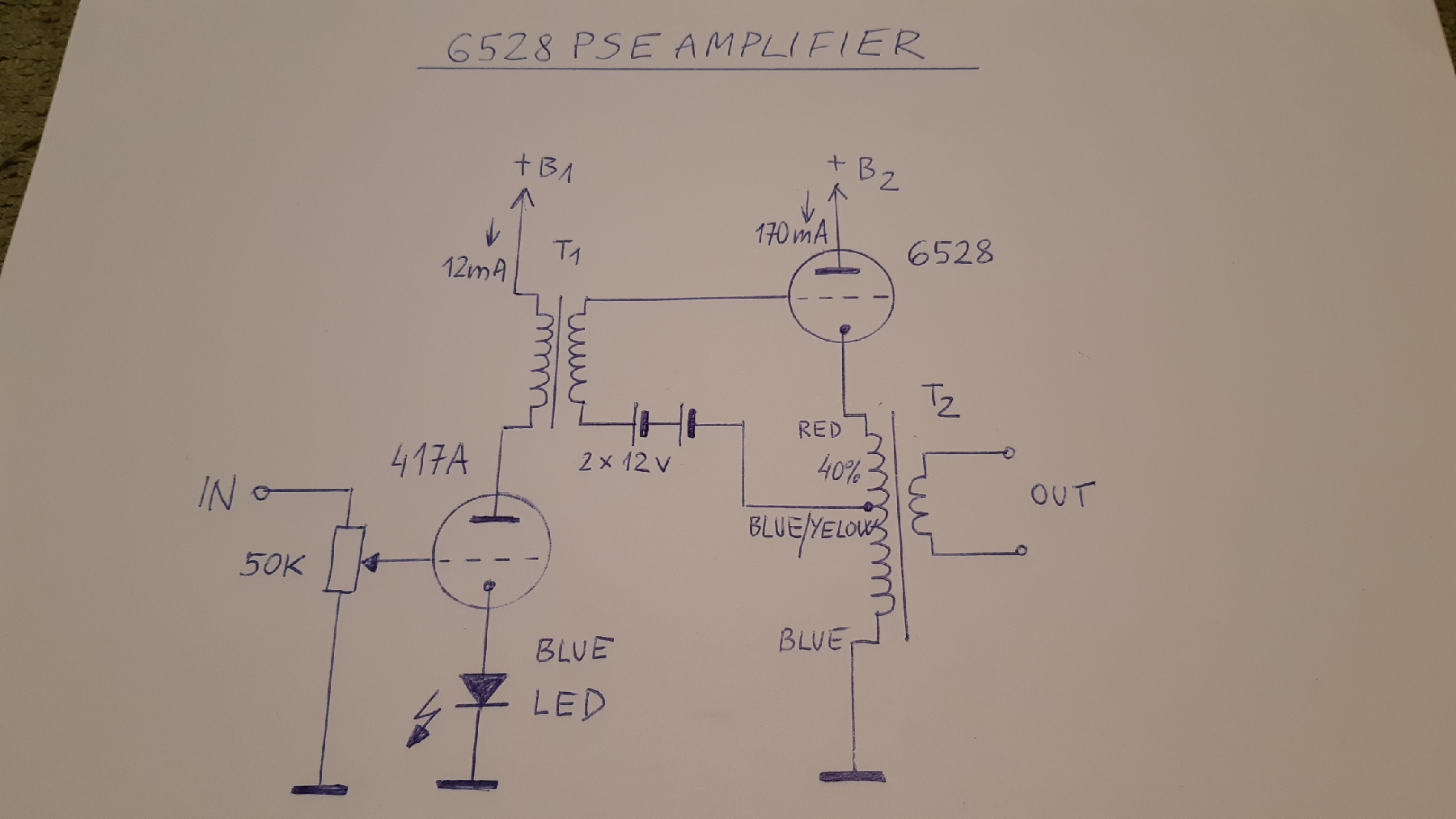

Itt egy újabb verzió, ami kihasználja, hogy a Hammond 1640SEA kimenőtranszformátor primer tekercsének van egy 40%-os leágazása.
TJ.

[tunerman]

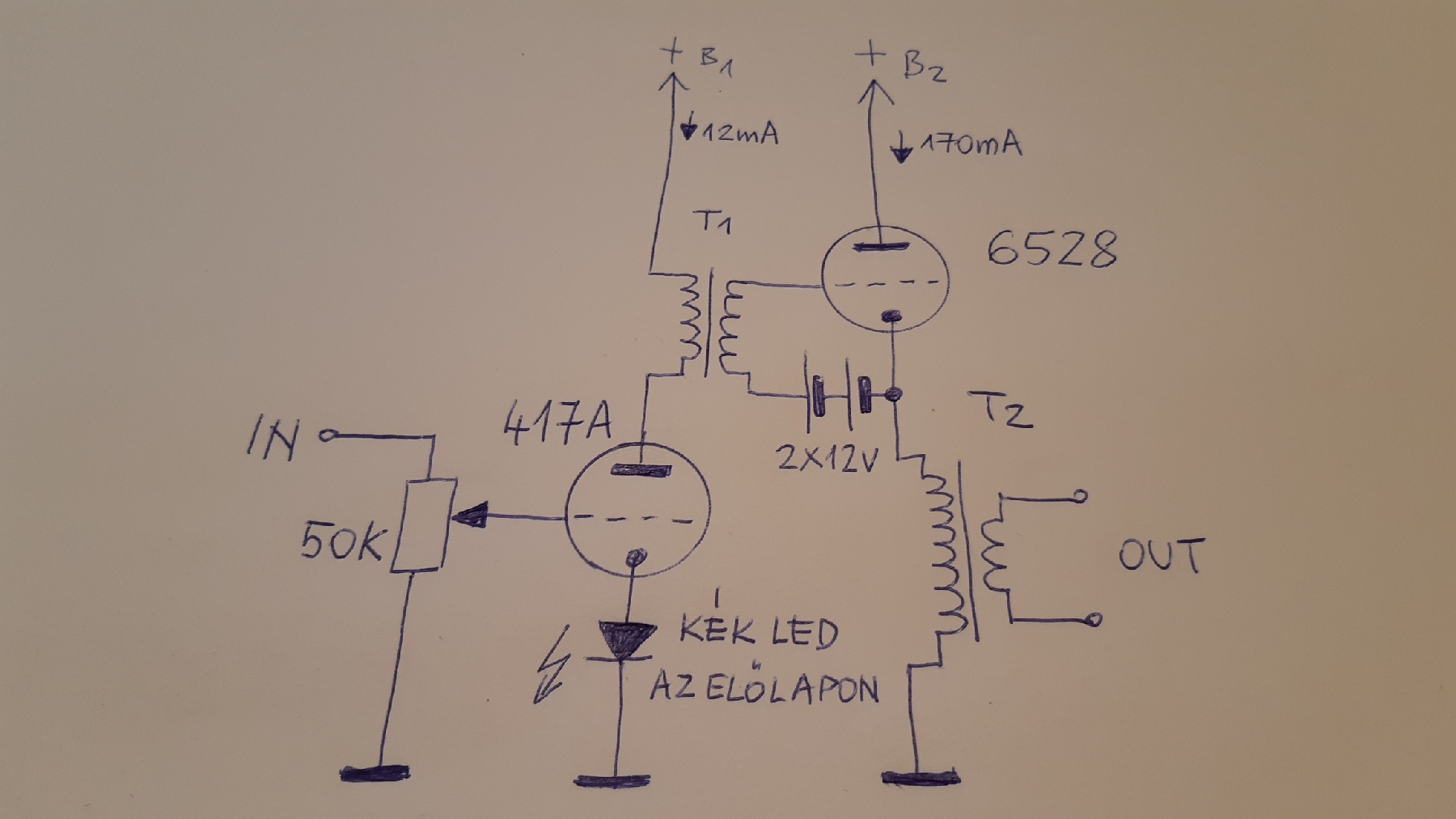

Egy újabb 5let a 6528 PSE erősitő tervezésénél az " interstage transformer " alkalmazása, talán feltűnik, hogy sem fix ellenállás, sem kondenzátor nincs az elvi rajzon
TJ.

[tunerman]

Alakítgatom a 6528 PSE deszkamodelljének a tulajdonságait, a bemenet kapott egy 10k-s grid stopper ellenállást, míg a kimenetre egy 10R/100nF soros kompenzációs tag került.
Így most 80kHz a felső -3dB-s átviteli határ, a 10kHz/2v/div négyszögjel fotóját mellékelem.
TJ.
