Diy erősítő építés

[MOT64]

Pontosan erről beszéltem. A frekvencia növelésével egyszer csak a kapacitív jelleg átvált induktívba. Ha te közel nulla induktivitás értéket mérsz, az azt jelenti, hogy kb. ezen a frekin egyenlítik ki egymást a kondenzátor kapacitív és induktív paraméterei.


A „(Kérem szépen ez egy darab drótnak minősül)” nem jó ómen, hiszen ez egy kondenzátor. A soros rezonancia miatt viszont ennek a frekvenciának a közelében az impedanciája a rövidzáréhoz hasonló.

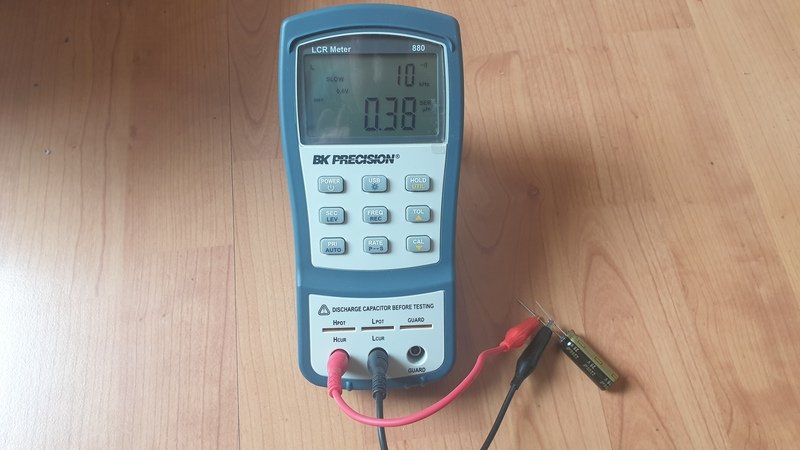

Az alábbi képen látható egy 2200 uF Panasonic FM kondi mérése 10kHz-en. Itt a nagyobb induktivitás azt jelenti, hogy ö már alacsonyabb frekvencián átváltott induktív jellegűbe.


[sutemenyx]

Jenő!
Köszönöm. 100Hz tartományban én is ehhez hasonló értékeket szoktam mérni. Szerintem a magasabb frekiken az izgalmasabb a kapott eredmény.

Aztán meg van a kellő ismeret hiánya.
-20…+50% az vajon mi? :)

Azt látom, hogy megvan.
Meg azt is, hogy ilyeneket sohasem próbáltál még megmérni. Elektrolit kondenzátoroknál ritkán lehet a névleges érték feletti adatokat mérni, legalábbis én még nem tapasztaltam ilyet. Esetleg egyenfeszültségen, de az egy bonyolultabb mérési módszer, a kézi műszerek valamilyen frekvencián mérnek. Ahogy növeled a frekvenciát, csökken a mérhető kapacitás érték és ez nem a gyártási szórás miatt van, hanem a gyártástechnológia miatt. A kondenzátorok nagy frekvencián való viselkedése pedig sokat elárul a kondenzátor minőségéről. Legtöbb sztárolt típus 10kHz felett már átfordul induktív jellegűbe, és onnantól lőttek a szűrésnek.
Én csak kíváncsi lettem volna ennek a típusnak a magasabb frekiken mért adataira, sajnálom, hogy Jenő nem tudta megmérni a műszerével.
Te meg csak szólogass be nyugodtan ez után is. Nekem is, másoknak is. Hajrá!


Kellő ismeret hiánya. Van -20%…+50% is.
Én mértem már 4700uF-oson 6000uF-ot, és új volt.

[tunerman]

" A kondenzátorok nagy frekvencián való viselkedése pedig sokat elárul a kondenzátor minőségéről. Legtöbb sztárolt típus 10kHz felett már átfordul induktív jellegűbe, és onnantól lőttek a szűrésnek. "



A Black Gate grafit tartalmú elektrolit kondenzátorai nem tekinthetők hagyományosnak, bennük nem ION vezetés van, hanem ELEKTRON TRANSFER.
Információ itt:
https://www.octave-electronics.com/Part ... tech.shtml

Ezért a Black Gate kondenzátorait nem kell bypass-olni, mert bennük a gyorsabb ELEKTRON TRANSFER van.
Mivel a BG FK 10000uF/80v-os kondi kapacítását nem tudtam 10kHz/100kHz-es frekvencián megmérni, így beértem ugyanezeken az induktivitás méréssel - fotók mellékelve.
(Kérem szépen ez egy darab drótnak minősül)
TJ.

[MOT64]

Jenő!
Köszönöm. 100Hz tartományban én is ehhez hasonló értékeket szoktam mérni. Szerintem a magasabb frekiken az izgalmasabb a kapott eredmény.

Aztán meg van a kellő ismeret hiánya.
-20…+50% az vajon mi? :)

Azt látom, hogy megvan.
Meg azt is, hogy ilyeneket sohasem próbáltál még megmérni. Elektrolit kondenzátoroknál ritkán lehet a névleges érték feletti adatokat mérni, legalábbis én még nem tapasztaltam ilyet. Esetleg egyenfeszültségen, de az egy bonyolultabb mérési módszer, a kézi műszerek valamilyen frekvencián mérnek. Ahogy növeled a frekvenciát, csökken a mérhető kapacitás érték és ez nem a gyártási szórás miatt van, hanem a gyártástechnológia miatt. A kondenzátorok nagy frekvencián való viselkedése pedig sokat elárul a kondenzátor minőségéről. Legtöbb sztárolt típus 10kHz felett már átfordul induktív jellegűbe, és onnantól lőttek a szűrésnek.
Én csak kíváncsi lettem volna ennek a típusnak a magasabb frekiken mért adataira, sajnálom, hogy Jenő nem tudta megmérni a műszerével.
Te meg csak szólogass be nyugodtan ez után is. Nekem is, másoknak is. Hajrá!

[sutemenyx]

Aztán meg van a kellő ismeret hiánya.
-20…+50% az vajon mi? :)

[tunerman]

Az Audiodiyers.hu oldalon is leírtam, hogy egy DER EE DE-5000 multiméterem van, ami a DIY körökben szódával még elmegy.
Ez a műszer ekkora kapacítású elektrolit kondenzátort csak 100/120Hz-en tud megmérni, így azzal tudok szolgálni. A mérőzsínór ellenállása 0,08R, azt le kell vonni a mutatott 0,1R ESR értékéből.
Ami pedig a kapacitás nagyságából való minőségi megítélést jelenti - az elektronikai áruházakban néhány száz forintért bárki jobb adatokat produkálókat vehet
TJ.

[MOT64]

"Nagyon kíváncsi vagyok rá, főleg a hangjára! "



Nagyon úgy néz ki, hogy én is kivàncsi lehetek az Unity Coupled V-FET SE hangjára, főleg úgy ha ilyen kondenzàtorokat teszek bele
A 4 darab Black Gate FK 10000uF/80v gondolom kitesz majd magáért
TJ.

Nagyon szépek a kondik, szó se róla. De nem a csinosság számít, meg a név.
Van esetleg egy LCR mérőd, amivel különböző frekvenciákon meg tudod mérni a kapacitásukat?
Sokat elárul egy elkóról, hogy 1kHz - 10kHz -> + frekvenciákon mekkora a mérhető kapacitása. Van amelyik, már 100Hz-en is csak a névleges érték 80-85%-át tudja. Na az hiába csini.

[Fody]

"Nagyon kíváncsi vagyok rá, főleg a hangjára! "



Nagyon úgy néz ki, hogy én is kivàncsi lehetek az Unity Coupled V-FET SE hangjára, főleg úgy ha ilyen kondenzàtorokat teszek bele
A 4 darab Black Gate FK 10000uF/80v gondolom kitesz majd magáért
TJ.

Hát igen, tőled ezt megszoktuk!

[tunerman]

"Nagyon kíváncsi vagyok rá, főleg a hangjára! "



Nagyon úgy néz ki, hogy én is kivàncsi lehetek az Unity Coupled V-FET SE hangjára, főleg úgy ha ilyen kondenzàtorokat teszek bele
A 4 darab Black Gate FK 10000uF/80v gondolom kitesz majd magáért
TJ.

[Fody]

Felszerelésre került a hűtőbordára a bal és a jobb oldali erősítőmodul, törekedtem a minél szimmetrikusabb kivitelre - amenyire csak lehetett
Az egyik oldalt már ideiglenesen a labortápomról kipróbáltam, ennek kb. 15 perc kellett a borda felmelegítéséhez. Gondolom ha mindkettő modul megy, akkor 10 perc biztosan elég lesz az üzemi hőmérséklet eléréséhez.
( a fotón jelenleg látható bemeneti 100k-s ellenállások a hangerőt szabályzó potmétert helyettesitik)
TJ.

Nagyon kíváncsi vagyok rá, főleg a hangjára!

[tunerman]

Felszerelésre került a hűtőbordára a bal és a jobb oldali erősítőmodul, törekedtem a minél szimmetrikusabb kivitelre - amenyire csak lehetett
Az egyik oldalt már ideiglenesen a labortápomról kipróbáltam, ennek kb. 15 perc kellett a borda felmelegítéséhez. Gondolom ha mindkettő modul megy, akkor 10 perc biztosan elég lesz az üzemi hőmérséklet eléréséhez.
( a fotón jelenleg látható bemeneti 100k-s ellenállások a hangerőt szabályzó potmétert helyettesitik)
TJ.

[tunerman]

Elkészültem az Unity Coupled V-FET SE első elrendezési, és annak a (Ver 1.0) vezetékezési tervével.
TJ.

[tunerman]

Felteszek két fotót, az egyiken a bal csatorna szerelvényei láthatóak.
A másik fotón a bemérésre összedrótozott tápegység látható az ideiglenes műterheléssel. A tervezettnél kisebb áramfelvételnek köszönhetően "csak" 2x18000uF-os szűrőkondikkal
TJ.

[tunerman]

Első kisérlet a hűtőbordán való elhelyezésre, a bemérések már ezen az elrendezésen folytatódnak.
TJ.

[tunerman]

Információ:
Méréseim szerint a Tango FG50S kettéosztott primer tekercselése 87+87mH 100Hz-en.
Az adatlapon olvasható az átfolyó megengedett DC áram értéke is, ez kritikus a felmágnesezés miatt.
TJ.

[tunerman]

A no NFB kapcsolástechnikával ismerkedő, szakmabeliek számára készìtett mérés - a zenehallgatáshoz semmi köze
20kHz/1W/8R (FFT fotó)
TJ

[tunerman]

Ezt a legutolsó verziót a Hitachi 2SJ119 V-MOS-al a kimenetén megmértem:
1kHz/1W/8R= 0,06% THD (FFT fotó)
1kHz/10W/8R= 0,65% THD (FFT fotó)
Frekvenciamenet: 1W/8R= 15Hz-70kHz -1/-3dB
10W/8R= 40Hz-60kHz -1/3dB
TJ.

[tunerman]

Korábban írtam, hogy a laterális MOSFET-ek mellett kiprobálnám a V-MOSFET-ket is, ezeket annakidején Toshiba és a Hitachi fejlesztette ki (a '80-as évektől voltak használatban).
A Toshibának a gate nyitófeszültsége valamivel a laterálisok MOSFET-ek felett van, a Hitachinak pedig a legmagasabb értékű (3-3,5v körüli).
Ezek a V-MOSFET-ek valamivel kisebb belső kapacításokkal rendelkeznek, és lényegesen gyorsabbak is a laterális versenytársaiknál
A Toshiba 2SJ92-vel kezdtem, kicsit kellett emelnem nyítófeszültségen, de az optimális munkapontban (1A körül) sajnos magasabb THD-t tudott.
A Hitachi 2SK119 már 4 volt feletti gate feszültséget kért, viszont 0,65A beállításnál tudta a minimális 1 wattos THD-t produkálni. Ez nagyon pozitív hír, mivel az "A" osztályú munkapont miatti hőterhelés így lényegesen alacsonyabb lett (most csatornánként kb. 40W)
Per pillanat - műszaki mérések alapján - kimeneti eszközként a V-MOS FET nyerő húzás.
TJ.

[tunerman]

Felkerültek a forrlécek az alusínre, az alkatrészek majd szépen elférnek a 8 (nyolc) forrasztási ponton.
TJ.

[tunerman]

A ma délelőtt fúrással és menetvágással telt el, az azonos hűtőbordán egymástól 20cm-re lévő MOSFET-eknél remélem nem lép fel jelentősebb áthallás.
TJ.

[tunerman]

Tápegység.

[tunerman]

Az élet is konstruálja a fejlesztés alatt lévő erősítőt, mivel sikerült venni még egy ugyanolyan hálózati transzformátort
Dual monó rulez
TJ.

[tunerman]

Ez egy olyan verzió, ahol a pufferkondik nincsenek a hűtőborda közelében, viszont a vezetékezés már nem annyira ideális.
TJ.

[tunerman]

Újabb elrendezési terv az Unity Coupled V-FET SE-hez, a két fojtótekercs majd a doboz belsejében lesz.
TJ.

[tunerman]

Sikerült beszerezni a teljesítmény MOSFET-ket leszorító aluminium síneket, talán így időtálló lesz a mechanikai kivitelezés, és a hőátadási képesség is
TJ.
