Hangsugárzó építés

[kasumi]

Hogyan lehet nekivágni, hogyan néz ki a folyamat, milyen nehézségek adódnak, milyen szakértőket kell bevonni, milyen költségek adódnak, mennyire lehet megjósolni a kimenetelt, stb.?

A kiindulási pont az alábbi:
https://youtu.be/ovXCY8L4nhE?t=83
https://voxativ.berlin/products/ac1a

Teljesen egyedi hangsugárzót szeretnél építeni erre a hangszóróra vagy kitből építkeznél vagy konkrétan a linkelt dolgot építenéd után?

1 szavukat se hiszem el.

Nincs egyedi elképzelésem. A kérdés a linkelt hangszórókra és arra a gyári tervre vonatkozott, amit adnak hozzá.
Miért nem hiszed egy szavukat sem?

[asebestyen]

Üdvözletem!

Nálam tapasztaltabb Fórumtársak véleménye és tapasztalata érdekel egy DIY hangsugárzó készítésével kapcsolatban, már ami a projekt egészét illeti (a részletek egyelőre másodlagosak - valószínűleg felét úgy sem érteném, másrészt még nem tartunk "ott").
Hogyan lehet nekivágni, hogyan néz ki a folyamat, milyen nehézségek adódnak, milyen szakértőket kell bevonni, milyen költségek adódnak, mennyire lehet megjósolni a kimenetelt, stb.?

A kiindulási pont az alábbi:
https://youtu.be/ovXCY8L4nhE?t=83
https://voxativ.berlin/products/ac1a

Teljesen egyedi hangsugárzót szeretnél építeni erre a hangszóróra vagy kitből építkeznél vagy konkrétan a linkelt dolgot építenéd után?

Érdekesek a paraméterei:
Frequency Response: 20 - 20.000 Hz

Efficiency: 96dB (3 kHz) 1W / 1m*

Impedance: 10,3 Ohm

Diameter: 7,5“ / 19 cm

1 szavukat se hiszem el.

[kasumi]

Üdvözletem!

Nálam tapasztaltabb Fórumtársak véleménye és tapasztalata érdekel egy DIY hangsugárzó készítésével kapcsolatban, már ami a projekt egészét illeti (a részletek egyelőre másodlagosak - valószínűleg felét úgy sem érteném, másrészt még nem tartunk "ott").
Hogyan lehet nekivágni, hogyan néz ki a folyamat, milyen nehézségek adódnak, milyen szakértőket kell bevonni, milyen költségek adódnak, mennyire lehet megjósolni a kimenetelt, stb.?

A kiindulási pont az alábbi:
https://youtu.be/ovXCY8L4nhE?t=83
https://voxativ.berlin/products/ac1a

[denesdr]

Elrettentő példának itt egy jó kis Scan-Speak hangszórókészlet gyalázás 15.000 Dollár/pár áron. Nem is értem, hogy sikerült ezt összehozniuk,hacsak nem szándékosan ilyenre akarták, egyedien szólhat az mondjuk biztos, kinek a pap... :
https://www.stereophile.com/content/aco ... asurements

[pepejazz]

Sziasztok!

DIY házimozi in wall hangfalakat szeretnék barkácsolni. A prototípusok jól szólnak, de 2 dolog hiányzik még. Az egyik, hogy szeretném kipattinthatósra csinálni az előlapokat, mint ahogyan azt a nagyok is csinálják, de nem tudom hol lehetne hozzá hardware-t venni. Biztos van valahol ilyen szorító cucc, amit be tudnék szerelni. A másik pedig, hogy esetleg van-e valami előregyártott forgatható előlap az Atmos sugárzóknak, hogy tudjam pontosítani az irányát a plafonban lévő hangszóróknak beszerelés után - bár itt azért egy pontos méréssel nyilván meg tudom csinálni fixen ferdére, csak jó lenne valami rugalmasság.
Előre is kösz bármi infót.


[Aladdin25]

Kész a binaural video az RFT L2153PBK-ról. Szerintem egész erős lett. Fejhallgató kötelező, ahogy mindig:

https://youtu.be/5NcugFOarvY


Szia nekem nagyon tetszett a video nekem is van egy pár Rft szélessávú hangszóró a hangfalamba meg havernál is gyönyörű hangjuk van szerintem ezeknek.

[asebestyen]

40Hz már nem jön ki. 50Hz már bőven ottvan, és 55-60-tól felfele tobbszazig szerintem eleg korrekt. Ilyen 60-70körül van egy némi kiemelés, de szerintem nem bántó. Én most ezt hallgatom egy ideje. 20ezerért meg kb nulla energiabefektetéssel szerintem ez egy elégjó hang. Elég sok polcsugárzót gondolkodás nélkül lecserérlnék rá. Dehát aztán kinek mi..
A videó ottvan, lehet próbálkozni akinek kedve támad.
Azért érdemesebb ám fejhallgatóval nézni, mert nagyon elcseszi az egészet a lehallgatórendszer hangsugarzo es szobaakusztikai atvitele.

20e-ért tényleg jó, még többért is, ez rendben van.

[sutemenyx]

Kész a binaural video az RFT L2153PBK-ról. Szerintem egész erős lett. Fejhallgató kötelező, ahogy mindig:

https://youtu.be/5NcugFOarvY


Meghallgattam, igaz nem fejhallgatón, ahogy ezt kéne, de sajnos bebizonyosodott, amit már akkor is mondtam, éspedig, hogy a basszusa összesen 3 hangnyi, de nagyon dominál az az 1, ahol a szoba szól. Basszusérzet, az persze van, csak a basszusnak nincs felbontása. Most ezt nem azért írom, hogy mer én előre megmondtam, a fizika ilyen következetes sajnos. Nyilván szerethető hangja van, de tudsz Te ennél sokkal jobb OB-t is csinálni szerintem.

40Hz már nem jön ki. 50Hz már bőven ottvan, és 55-60-tól felfele tobbszazig szerintem eleg korrekt. Ilyen 60-70körül van egy némi kiemelés, de szerintem nem bántó. Én most ezt hallgatom egy ideje. 20ezerért meg kb nulla energiabefektetéssel szerintem ez egy elégjó hang. Elég sok polcsugárzót gondolkodás nélkül lecserérlnék rá. Dehát aztán kinek mi..
A videó ottvan, lehet próbálkozni akinek kedve támad.
Azért érdemesebb ám fejhallgatóval nézni, mert nagyon elcseszi az egészet a lehallgatórendszer hangsugarzo es szobaakusztikai atvitele.

[sutemenyx]




[asebestyen]

Kész a binaural video az RFT L2153PBK-ról. Szerintem egész erős lett. Fejhallgató kötelező, ahogy mindig:

https://youtu.be/5NcugFOarvY


Meghallgattam, igaz nem fejhallgatón, ahogy ezt kéne, de sajnos bebizonyosodott, amit már akkor is mondtam, éspedig, hogy a basszusa összesen 3 hangnyi, de nagyon dominál az az 1, ahol a szoba szól. Basszusérzet, az persze van, csak a basszusnak nincs felbontása. Most ezt nem azért írom, hogy mer én előre megmondtam, a fizika ilyen következetes sajnos. Nyilván szerethető hangja van, de tudsz Te ennél sokkal jobb OB-t is csinálni szerintem.

[sutemenyx]

Kész a binaural video az RFT L2153PBK-ról. Szerintem egész erős lett. Fejhallgató kötelező, ahogy mindig:

https://youtu.be/5NcugFOarvY


[sutemenyx]

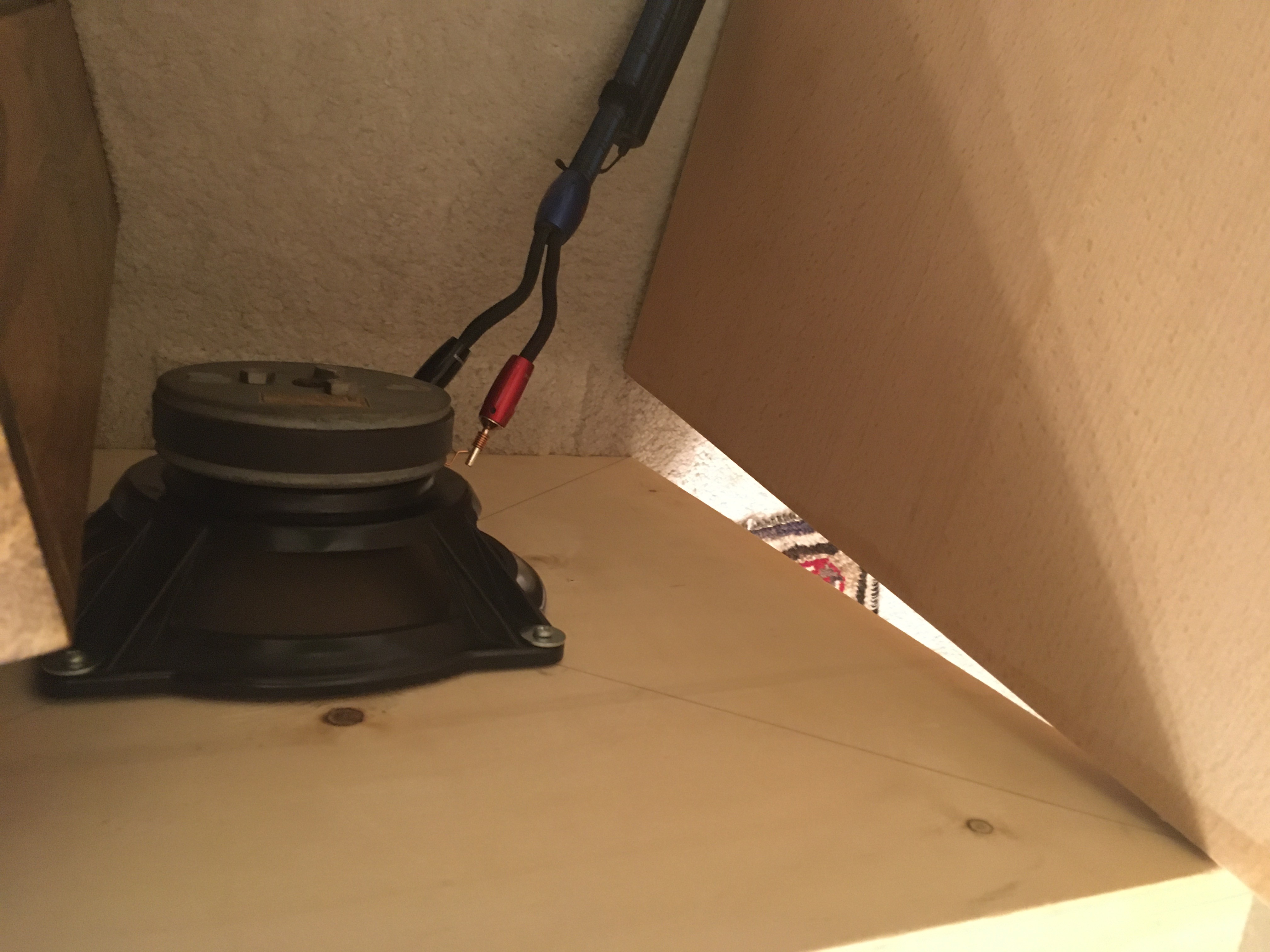

Összeraktam 2 ilyet. Járatom egy hetet legalább, aztán lesz binaural video belőle. RFT L2153PBK 50x50cm-es falapra szerelve.

4256FBB5-380B-45FA-9090-BB4D9CB37FFB.jpeg538BA9C2-EEBB-47DE-9E65-745711276441.jpeg936E030B-2D50-43B2-83A5-C14F735FE445.jpeg

No, és milyen?

Marhajó. Most jaratom jövőhétig. Évek óta álltak, sok járatás kell ezeknek mire úgy szólnak, ahogy kell. Jövőheten csinalok rola videot. A binaural elég jól vissza tudja adni. Utana meg valszeg egy pár Orion HS20-rol is készitek, amit most ajànlgatnak nekem. Hamár úgy bennevagyok.

Fülelek! Még mindíg itt vannak a füleid! :)

[asebestyen]

Összeraktam 2 ilyet. Járatom egy hetet legalább, aztán lesz binaural video belőle. RFT L2153PBK 50x50cm-es falapra szerelve.

4256FBB5-380B-45FA-9090-BB4D9CB37FFB.jpeg538BA9C2-EEBB-47DE-9E65-745711276441.jpeg936E030B-2D50-43B2-83A5-C14F735FE445.jpeg

No, és milyen?

[sutemenyx]

Összeraktam 2 ilyet. Járatom egy hetet legalább, aztán lesz binaural video belőle. RFT L2153PBK 50x50cm-es falapra szerelve.




[muhamma-dali]

Egyszer építettem OB-t. Egyszerű konstrukció, könnyű belevágni, könnyű megszeretni és könnyű rajongani is a hangjáért.
Akkor jöttem rá, hogy minden hangsugárzó "célszerszám", és van amiben lehet kiemelkedően jó.
A jóságnak viszont ára van.
Minden, ami valamiben nagyon jó, súlyosan megszívat, ha másra akarod használni, mint amire való! (Egy kézifúróval is lehet betont-, vagy egy érckalapáccsal is lehet alagutat fúrni, csak iszonyat meló és idő).

Rengeteg előnye van egy OB-nek: Acapella női-férfi énekhangok, szóló hegedű, gitár, fuvola... klasszikus duó, trió... ezeken verhetetlen, azóta sem hallottam, hallgattam hosszú távon olyan jót, mint egy OB-ből. Elképesztő tere és megfoghatatlan iránya tud lenni. Mintha benne ülnél a koncertben, a hangszerben, vagy a hangsugárzó dobozában. Hisz tényleg az egész szoba, maga a doboz, maga a zene.

DE!: egy zongorán, bőgőn, szimfonikus zenekaron már elvérzik. Elektronikus zenén, rock zenén, hip-hop-on mókolgathatod, kiegészíted alul felül, aktív mélynyomót illeszthetsz alá, ha besz@rsz, akkor se lesz jó! Legszívesebben kihajítanád az ablakon (és még meg sem emelnéd magad).

Nem szabad többet elvárni tőle, mint amit tud. Amit tud, azt viszont nagyon tudja (ha tényleg jól megépíted és megfelelő drivert használsz hozzá).

Minél hosszabb ideje hallgatok eszközökön zenét, egyre jobban belátom hogy univerzális "multiszerszám" nincs. Vagy csak irreálisan drágán (nem éri meg, nem hálálja meg a rászánt többletenergiát és költséget).
"Multiszerszámnak lehetne tekinteni egy fül vagy fejhallgatót... de soha nem fogja a gyomrodat megrázni a basszus.
A zene nem csak egyetlen érzékszervünkre hat.
A süketek is "hallgatnak" ritmust.
A tested is egy "érzékszerv"...
A szíved is egy érzékszerv....

[sutemenyx]

No comment...

[asebestyen]

Tévedés... baromi jó hangja és mélye van, és nem 76Hz jön ki. 40Hz meg ilyenek.

És elég lényeges különbség a véleményeink közt, hogy én viszont hallottam is.

Persze, de legyen inkább 20Hz, az még jobban hangzik és tényleg mély mély. Ezeknek kell csak igazán a szoba, ami ugyanúgy egy doboz, hiába hívjuk szobának.

Olyan jó lenne, ha ezekből a hangszórókból ilyen egyszerűen lehetne jó hangsugárzót csinálni, hogy egy 50x50-es lapba vágsz egy likat és odacsavarozod a hangszórót, de nem lehet. És szerintem nem is szabad ilyen illúziót kelteni a fórumtársakban.

Sajnos a jó hangsugárzó építése bármilyen konstrukcióban nagyon nehéz és nem is olcsó. Nehéz dolog, elismerem, de valahogy meg kéne próbálni objektívnek maradni, amikor másokkal véleményt közlünk. Nagyon bele lehet szeretni az OB hangjába szinte bármilyen szar konstrukcióban, mert az a doboztalan hang nagyon nagy élmény, de ott is eltelik az a 3 nap, amíg az új fajta élményből fakadó csoda tart és ugyanúgy előjönnek az átviteli hibák, mint bármely más konstrukció esetén, csak jellegükben mások.
Igazad van, azt az RFT-t nem hallottam, de nem is vágyom rá, az az igazság. Viszont használtam, hallottam nagyon sok másikat, ezek alapján írtam, amit. De tény, én lehet tévedek, ami veled nem fordulhat elő.

[sutemenyx]

Vannak azért érdekes hangszórók. Pl az RFT 2153BK. Ez egy 20ecentis ferritmágneses szélessávú. Kb 91dB/1W/1m körüli az érzékenysége. Egy 50x50cm fa lapra szerelve és földre téve olyan mélye van, hogy hihetetlen. Rendes mély mély!
Igaz a Qts 1.5 feletti érték mérés szerint. Kb semmilyen dobozba sem lehet tenni.

DATS mérés:
f(s) = 76.04 Hz
Q(ms) = 11.971
V(as) = 33.90 liters (1.197 cubic feet)
n(0) = 0.72 %
M(ms) = 18.25 grams
R(e) = 4.97 Ohms
Q(es) = 1.965
SPL = 90.69 dB SPL 1W/1m
C(ms) = 0.24 mm/N
Piston Diameter = 200.0 mm
Z(max) = 35.22 Ohms
Q(ts) = 1.688
L(e) = 0.708 mH at 1kHz
SPL = 92.76 dB SPL 2.83 Vrms
BL = 4.70


Milyen mély az a mély mély 76Hz-es rezonanciafrekvenciával?
Be kell tenni a szoba 2 alsó sarkába, valami jó alacsony dampingú erősítőre kötve, lesz annyi "mély"... aztán már csak kell valaki, aki szereti ezt az 1 hangon való búgást.
Ezek szerintem elveszik az OB előnyeit, illetve többet visz a vám, mint amennyi jön a réven. Ha nekimennék még 1x egy OB projektnek, csak aktívban, egy normális, nagy mélyhangszóróval, az erősítő előtt kompenzálva az akusztikai rövidzárból adódó átviteli esést. A jó száraz OB basszus lenyűgöző, de ezek a magas Qts-es búgógépek nem az én világom.

Tévedés... baromi jó hangja és mélye van, és nem 76Hz jön ki. 40Hz meg ilyenek.

És elég lényeges különbség a véleményeink közt, hogy én viszont hallottam is.

[asebestyen]

Vannak azért érdekes hangszórók. Pl az RFT 2153BK. Ez egy 20ecentis ferritmágneses szélessávú. Kb 91dB/1W/1m körüli az érzékenysége. Egy 50x50cm fa lapra szerelve és földre téve olyan mélye van, hogy hihetetlen. Rendes mély mély!
Igaz a Qts 1.5 feletti érték mérés szerint. Kb semmilyen dobozba sem lehet tenni.

DATS mérés:
f(s) = 76.04 Hz
Q(ms) = 11.971
V(as) = 33.90 liters (1.197 cubic feet)
n(0) = 0.72 %
M(ms) = 18.25 grams
R(e) = 4.97 Ohms
Q(es) = 1.965
SPL = 90.69 dB SPL 1W/1m
C(ms) = 0.24 mm/N
Piston Diameter = 200.0 mm
Z(max) = 35.22 Ohms
Q(ts) = 1.688
L(e) = 0.708 mH at 1kHz
SPL = 92.76 dB SPL 2.83 Vrms
BL = 4.70


Milyen mély az a mély mély 76Hz-es rezonanciafrekvenciával?
Be kell tenni a szoba 2 alsó sarkába, valami jó alacsony dampingú erősítőre kötve, lesz annyi "mély"... aztán már csak kell valaki, aki szereti ezt az 1 hangon való búgást.
Ezek szerintem elveszik az OB előnyeit, illetve többet visz a vám, mint amennyi jön a réven. Ha nekimennék még 1x egy OB projektnek, csak aktívban, egy normális, nagy mélyhangszóróval, az erősítő előtt kompenzálva az akusztikai rövidzárból adódó átviteli esést. A jó száraz OB basszus lenyűgöző, de ezek a magas Qts-es búgógépek nem az én világom.

[sutemenyx]

Imádom az Open Baffle sugárzókat. De amennyire egyszerűnek tűnik a megvalósítás, annak a 10. hatványával nehezebb.
Passzívan nem lehet normális mélyátvitelt csinálni vele, pláne nem ilyen hangszórókkal. A szokásos magas Qts mélyhangszórókkal + szélessávú megoldással meg ugyan lesz mélye, de az érzékenység ott is kuka lesz és a basszus nem is csak 1 oktávos, de még 1 terces se lesz, ugyanúgy szól a lábdob, mint a bőgő. Viszont tény, nem lesz dobozhangja, amibe könnyen bele lehet szeretni.

Vannak azért érdekes hangszórók. Pl az RFT 2153BK. Ez egy 20ecentis ferritmágneses szélessávú. Kb 91dB/1W/1m körüli az érzékenysége. Egy 50x50cm fa lapra szerelve és földre téve olyan mélye van, hogy hihetetlen. Rendes mély mély!
Igaz a Qts 1.5 feletti érték mérés szerint. Kb semmilyen dobozba sem lehet tenni.

DATS mérés:
f(s) = 76.04 Hz
Q(ms) = 11.971
V(as) = 33.90 liters (1.197 cubic feet)
n(0) = 0.72 %
M(ms) = 18.25 grams
R(e) = 4.97 Ohms
Q(es) = 1.965
SPL = 90.69 dB SPL 1W/1m
C(ms) = 0.24 mm/N
Piston Diameter = 200.0 mm
Z(max) = 35.22 Ohms
Q(ts) = 1.688
L(e) = 0.708 mH at 1kHz
SPL = 92.76 dB SPL 2.83 Vrms
BL = 4.70


[asebestyen]

Imádom az Open Baffle sugárzókat. De amennyire egyszerűnek tűnik a megvalósítás, annak a 10. hatványával nehezebb.
Passzívan nem lehet normális mélyátvitelt csinálni vele, pláne nem ilyen hangszórókkal. A szokásos magas Qts mélyhangszórókkal + szélessávú megoldással meg ugyan lesz mélye, de az érzékenység ott is kuka lesz és a basszus nem is csak 1 oktávos, de még 1 terces se lesz, ugyanúgy szól a lábdob, mint a bőgő. Viszont tény, nem lesz dobozhangja, amibe könnyen bele lehet szeretni.

[baowah]

Sziasztok!



Arra gondoltam beszerzek 2 pár ( 4db) RFT L 3702-es hangszórót.
https://www.radiomuseum.org/r/fernm_lei ... _l370.html

en open baffleban a rft l3060pb-t probaltam, az jo volt, esetleg azzal is erdemes kiserletezned

[sutemenyx]

Sziasztok!

Mielőtt belekezdenék a projektbe első körökben arra lennék kíváncsi szerintetek van e értelme ilyesmibe fogni.

Arra gondoltam beszerzek 2 pár ( 4db) RFT L 3702-es hangszórót.
https://www.radiomuseum.org/r/fernm_lei ... _l370.html

Illetve egy pár Beag HX 125 típusú hangszórót.
https://www.radiomuseum.org/r/beag_speaker_hx_125.html

Állítólag a páros önmagában is megállja a helyét viszont én a felállást kiegészíteném + 1 L3702-es hsz-val. Mindezt open baffle kialakításban.

Valami hasonlóra gondoltam:


Az L3702 OB-ben nem fog normalis melyet adni. 200-400literes reflex doboz kell neki. Amugyis szelessavu, 7-8kHz-ig adja. A 3702-est egy jo reflexbe kell tenni egy jo magassal.

[László02]

Sziasztok!

Mielőtt belekezdenék a projektbe első körökben arra lennék kíváncsi szerintetek van e értelme ilyesmibe fogni.

Arra gondoltam beszerzek 2 pár ( 4db) RFT L 3702-es hangszórót.
https://www.radiomuseum.org/r/fernm_lei ... _l370.html

Illetve egy pár Beag HX 125 típusú hangszórót.
https://www.radiomuseum.org/r/beag_speaker_hx_125.html

Állítólag a páros önmagában is megállja a helyét viszont én a felállást kiegészíteném + 1 L3702-es hsz-val. Mindezt open baffle kialakításban.

Valami hasonlóra gondoltam:


[baowah]

Úgy gondoltam, hogy egy 45 éves produktumban a hiba előfordulási esélye nagy. Ez beigazolódott.

Nekem az a hiba jott elo, hogy az egyik fel egy bizonyos nagyon mely, kitartott frekin berezonalt. Eleteben eloszor megbontottam, igazi idokapszula, de szep igenyes holmi belul is. A csavarok, amelyek a mely kosarat fogtak, le voltak lazulva, kezzel lehetett tekergetni. Az egyik keresztvalto is elengedte magat, igy visszatakonypiszolyoztam. Remelem, most ujabb 48 evig jo lesz
