Fül és Fejhallgatók

[tonee73]

Kétségeim vannak hogy ezt a megfelelő topikba tettem, lehet hogy az ezotériaba kellett volna tenni.

...vagy inkább a fej és fülhallgatós topikba, ahová átraktam.

[zatar01]

Kétségeim vannak hogy ezt a megfelelő topikba tettem, lehet hogy az ezotériaba kellett volna tenni.

Fülhallgatókhoz egy igen könnyen használható jó tanácsot szeretnék mindenkinek a figyelmébe ajánlani.
Első hallásra nevetség tárgyát is képezhetné. De mivel  ezt a műveletet  rendszeresen végrehajtom és mindig javulást hozott idáig. A hatást ahhoz tudnám hasonlítani mint mikor  a hangsugárzó bejárató hangfájlokat végig futatod a rendszereden.
Ez nem más mint hogy időközönkét be kell hajitani a fülest a mélyhűtőbe kb egy két órára.
Próbáljátok ki, használ neki.
Esetleg aki kipróbálta leírhatná tapasztalatát is.

[janijani]

Gratulálokhozzá!

Ma délután meghozták a Stax SR-009 fülesemet, de mielőtt beüzemeltem volna át kellett csövezni egy SRM-007t mk2 erősítőt. Az Electro Harmonix 6CG7-ek kiugrottak belőle, és az egyformára + párba válogatott Natonal/GE 6CG7-k pedig bekerültek a helyükre

Az alapos bekalibrálás után jött a nagyteszt - két egymáshoz közeli sorszámú SR-009 és az SRM-007t mk2/SRA-14S füleserősítők összehasonlítása

A végső konkluzió az lett, jók ezek a Stax sztatikus fülesek, viszont a két erősítő valamennyire eltérő hangzást adott - de ezt betudtuk a frissen bedugott, még be sem járatott új csöveknek
TJ.

[tunerman]

Ma délután meghozták a Stax SR-009 fülesemet, de mielőtt beüzemeltem volna át kellett csövezni egy SRM-007t mk2 erősítőt. Az Electro Harmonix 6CG7-ek kiugrottak belőle, és az egyformára + párba válogatott Natonal/GE 6CG7-k pedig bekerültek a helyükre

Az alapos bekalibrálás után jött a nagyteszt - két egymáshoz közeli sorszámú SR-009 és az SRM-007t mk2/SRA-14S füleserősítők összehasonlítása

A végső konkluzió az lett, jók ezek a Stax sztatikus fülesek, viszont a két erősítő valamennyire eltérő hangzást adott - de ezt betudtuk a frissen bedugott, még be sem járatott új csöveknek
TJ.

[GTomi]

Próbálok magam okosítani, telefonhoz BT-os fülhallgatót, nem agybadugósat, és nem feltétlenül kell zajszűrés bele, 15-25e környékén.

Mit tudtok ajánlani ebben az ársávban, vagy tapasztalat?

Telefonom, ha jól néztem utána, nem támogatja az aptX-t pl.

[tunerman]

Eljött az ideje a Stax SRA-14S tápegység paneljának a felújításának, ezért kiszereltem és először lefotóztam a fóliaoldalt...aztán az előtte/utána fotókat is elkészítettem (miközben 4 darab Black Gate kondenzátor beleugrott a +22v/-22v-os tápegységekbe).

Azután a fejhallgató erősìtő nagyfeszültségű (+325v/-347v) 100µF-os pufferkondenzátorait bypassoltam két BG VK 22µF/350v elkóval.
(Sokkal jobb lett a hang)
TJ.

[tunerman]

A mai nap a Stax cég gyártmányainak a meghallgatásáról szólt, vendégem hozta a felső kategóriás darabokat, hogy helyretegye az egómat

A résztvevők:
- Stax SR Omega
- Stax SR Lambda Pro
- Stax SR-X MK3
- Stax SRM-717
- Stax SRA-14S

A leszűrt lényegi mondanivaló az lenne, hogy mindegyik darabnak önálló egyénisége van, meg kell a hozzájuk találni a megfelelő partnert

[tunerman]

Ez a beírásom már a fejhallgató erősítő tervezés iránt érdeklődő inyenceknek szól, mivel a fejhallgató minden hallható zavart (is) direkt a hallójáratokba továbbít. Hogyan lehet a végsőkig elmenni a zajcsökkentésben?
(Mivel a szobaakusztika a hangfalakkal + a külső zajszint általában sok mindent elfed ezekből.)

A Stax SRA-14S műszaki specifikácíója a rövidrezárt bemenetek mellett adja meg a 100dB-s jel/zaj viszonyt, ami én a testelések átalakításával szerintem el is értem. Olyan csend van a max hangerő állásánál (DAD/AUX/Tuner bemeneteknél) mint éjfélkor a temetőben

Ok, de mi van akkor, ha az "üres" bemenet mellett tekerem fel a hangerőt maxra?
Hát egy hihetetlen halk, általában árnyékolatlanságból származó hálózati zaj hallatszik a fejhallgatóban...nade mi okozhatja, hiszen külső tápegysége van az SRA-14S-nek!

Rájöttem, hogy a külső tápegységből vezetékeken érkező váltóáram okozza ezt az igen kis szintű zavart, gyakorlatilag a "logó" bemeneti kábelekre indukál át.
Ennek az induktív szórásnak utólag nem egyszerű - megbontás nélkül - az eltűntetése, én egyszerűen csak rátekertem néhány letestelt menetet a bejővő tápvezetékekre.
A zavarszint majdnem lecsökkent a rövidrezárt bemenetnél tapasztalható értékre, így tovább javítottam a Stax SRA-14S fejhallgató erősítő hangzásminőségén.
TJ.

[tunerman]

Elérkezett végre ez a pillanat is, az összerakott STAX SRA-14S megszólalt végre
Mivel senki sem tudja mikor volt utoljára üzemszerűen zenehallgató rendszerbe állítva - be kell járatni az 1990-ben gyártott készüléket.
TJ.

[tunerman]

Még beteszem a Stax SRA-14S végső állapotának fotóját a bemeneti csúszó + üzemmód választó kapcsolók fémházát letestelő vezetékről.
(A tervezők a csúszókapcsolók fémházát is felhasználtàk a testelések átvezetéseihez, ami nem éppen egy szinvonalasnak értékelhető megoldás. Így azonos testpotenciál volt elérhető a kapcsolók fémházain, mindenféle áthallás nélkül.)
TJ.

[MrCollector]

Ha már láthattunk egy régi elektronikát, én mutatok egy teljesen újat.
Nagyon drága, és sajnos ez után nekem nem igazán esik jó mást hallgatni. Az ELISA funkció (hasonló a Crossfeed-hez csak ez jó ) teszi egyedülállóvá.

[tunerman]

Utószó a Stax SRA-14S áthallást feljavító modifikácójához.

Egyetlen mondat az egész: Miért nincs a részletes gyári specifikációban az áthallás (crosstalk) értéke megadva?!
TJ.

[OFF - katt ide ha látni akarod]

https://manuals.plus/stax/sra-14s-integ ... ers-manual

[tunerman]

Harmadik rész - a megoldás.

Az előzőleg betett sematikus rajzon látható, hogy a kiválasztott bemenet jele az árnyékolt kábelen van a hangerő szabályzó felé továbbítva. Viszont az is látható, hogy gyárilag az EMM-1/EMC-1 modulok testvezetéke is maga a jeltovábbító kábel árnyékolása, azon keresztül folyik a test felé a modulok DC/AC testárama
Ez a bemenetek "signal ground" és a modulok "power ground" közösítését jelenti 70cm hosszan, ami a két phono modul esetén hangzás minőség romlást okoz.
Miért is?
Mivel a phono fokozatok kisjelű erősítők, kritikus a testvezetékeik hossza, és azok esetleges közösítése más áramkörök testeléseivel. Azon a közösített szakaszon keletkező bármilyen zavarfeszültség a testelésen keresztül jut be a phono fokozatokba, és okoz problémákat.

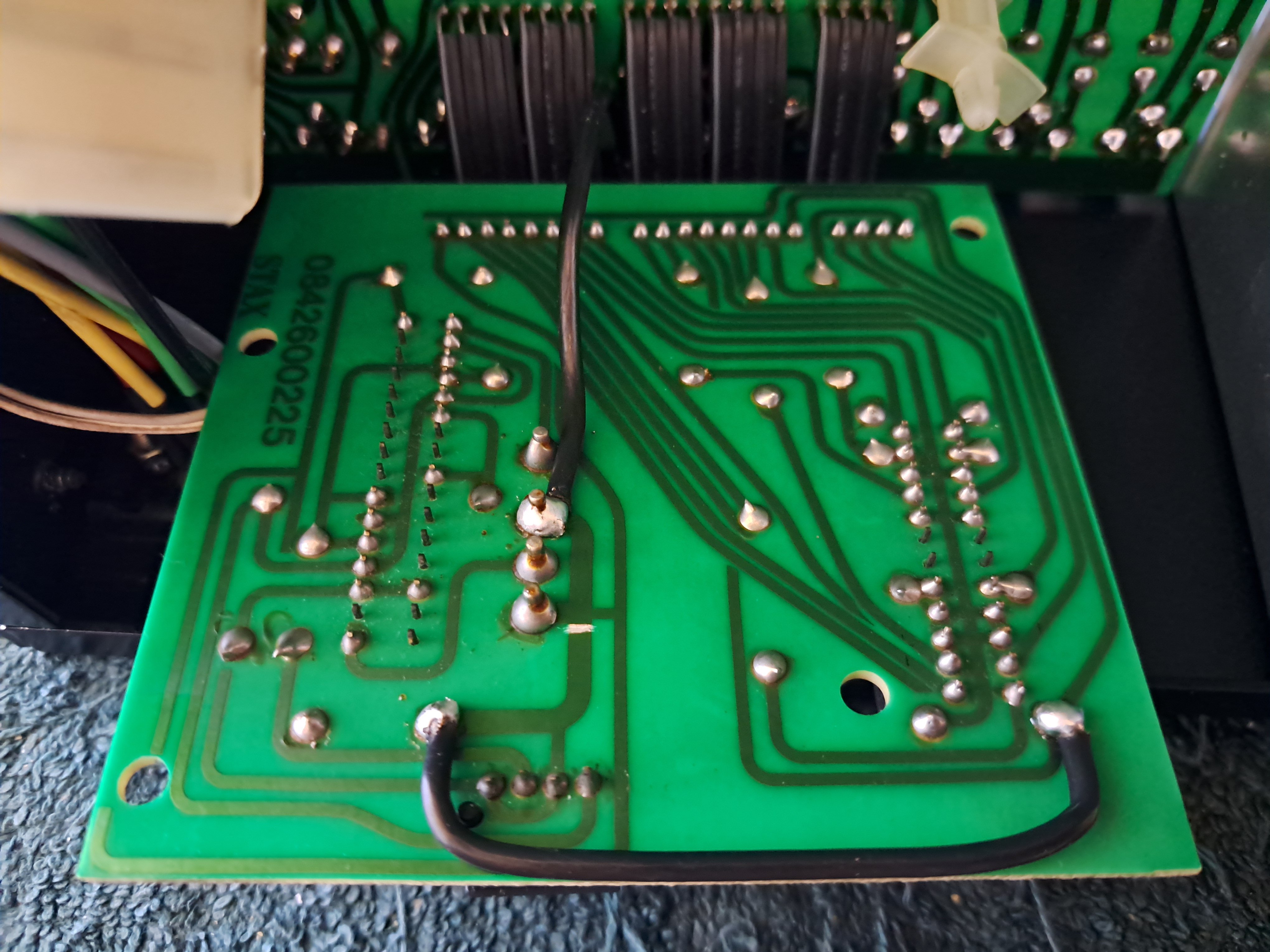

A most betett két fotón látható a "signal ground" bemenetek testelésétől való direkt átkötés az árnyékolt kábelhez (" A " jelőlés), és a csúszó kapcsolók fémházainak + testre kötött bemenetek hálózatának a " power ground" vezetéke ("B" jelőlés). Ez így teljes szeparációt eredményez, az áthallás jelentős csökkentése mellett.
TJ.

[tunerman]

Második rész - a hiba felderítése.

Mint korábban írtam, a hangerő potméter alapállásában is hallani lehetett a nem kiválasztott phono modul kimenetén megjelenő 1kHz-es halk jelet. Ez csak abban az esetben lehetséges, ha a potméter testre csatlakozó végén jel van az erősítő tápegységének testpontja (és a fémházának) a potenciáljához képest.
Miképpen lehetséges ez?

A mellékelt egyszerűsített rajzon látható, hogy a bemeneti testpotenciált a 70cm hosszan odavezetett kábel árnyékolása bíztosítja, na ezen a szakaszon keletkezik az áthallási jel. Mégpedig úgy, hogy a nem kiválasztott bemeneteket a választó kapcsoló nyugalmi helyzetében a testre zárja - a tervező így reménykedett a minél kisebb áthallási értékben.
Nade - ha az EMC-1/EMM-1 modulok 1kHz-es névleges jelét a testre zárjuk, akkor a kimenetükön lévő 220R -en keresztül a kábel teljes hosszán folyik a rövidzárási áram az IS AMP testpontjáig.
(A tervezők saját maguk építették be az áthallást rontó testvezetékezési kábel rendszert.)

Próbaképpen a két modult tartalmazó fiók test betáplási pontját az input panelen levágtam, és egy 5cm-es rövid vezetékkel az erősítő testelési csillagpontjához kötöttem. Láss csodát, az áthallás megszűnt, a fejhallgatóban teljes csend uralkodik (mivel az EMC-1/EMM-1 modulok kimeneti rövidrezárási árama nem a jelvezetésre használ kábel árnyékolásán folyik a test felé.)

[OFF - katt ide ha látni akarod]

Azt a harmadik részben elemzem, hogy a két modul testpotenciálja/áramai az odavezető kábel árnyékolásán + a csatlakozókon keresztül érkezik. Ez a signal ground/power ground fogalmának a tisztázása.)

Folyt. köv.
TJ.

[tunerman]

Azokat a csúszókapcsolókat szétszedted már?

Nem kellett szétszedni őket, mert kontaktspray kezelés után tökéletesen működnek.
TJ.

[MrCollector]

Első rész - a hiba.

A Stax SRA-14S bemérésénél észrevettem egy hibát, mert amikor a PHONO bemenetére 1 kHz-es szinuszjelet adok és átkapcsolok egy másik bemenetre - halkan továbbra is hallani az 1 kHz-et.
További jelenség, hogy ez nem fűgg a potméter állásától (alaphelyzetben is ugyanakkora!), sőt még attól sem ha bármelyik másik bemenetet választom.
Na ez érdekes, ilyet még sohasem tapasztaltam
Átnézve a konstrukciót két nagyon szembetűnő megoldás látni:

1. A bemeneti választó kapcsolók szépen odatervezve az RCA aljzatok közelébe, és azokat az előlapról lapos acélszalagokkal működtetik (jó megoldás a kábelezés helyett)

[OFF - katt ide ha látni akarod]

Technika történeti visszatekintés.
Az elektroncsöves erősítők tervezésének korai szakaszában un. sasszi földelést alkalmaztak, a fémváz adta a testelést, csak a jel és tápvezetékezést alkalmazták.
A '60-as évektől a minőségi készülékeknél már a bemenetről összesodort vezetékpárok hozták a jelet az előlapi választókapcsolóhoz. Viszont a nagyimpedanciás csöves bemenetek okán az áthallás nem volt valami jó értékű - hallkan lehetett hallani az éppen nem hallgatott forrásokat. Ezért áttértek az árnyékolt kábelek használatára, ìgy szép kis vaskos kötegek kígyóztak az előlap felé
A '70-es évektők több cég ezen változtatott, és rudazatokkal, acél szalagkábelekkel mozgatták a hátsó bemenetek közelébe telepített kapcsolókat/potmétereket.
A 80-as években kezdődő mikroprocesszoros világban felbukkantak a bemenet választó relék és motoros potméterek, tovább egyszerűsìtve a jelkezelést.
A mai világban már inkább olcsó félvezetős " analóg kapcsolókat" használnak, talán high end világában vannak még vezetékes megoldások a bemenet választásnál.

2. A hangerőszábályzóhoz viszont a valaha látott leghosszabb árnyékolt kábel fut, ami pont az ellenkező megoldású a távolról mozgatott bemenet választóknak
Mi történt itt?
Tervezhették volna a potmétert helyileg hátra, és rudazattal, vagy uram bocsá motoros meghajtással is működtethették volna.
Nem tették, és inkább beépìtettek egy több mint 70cm-es árnyékolt kábel szakaszt a bemenetekig, ami az áthallásban nagy szerepet játszik.
Folyt. köv.
TJ.

Azokat a csúszókapcsolókat szétszedted már?

[tunerman]

Első rész - a hiba.

A Stax SRA-14S bemérésénél észrevettem egy hibát, mert amikor a PHONO bemenetére 1 kHz-es szinuszjelet adok és átkapcsolok egy másik bemenetre - halkan továbbra is hallani az 1 kHz-et.
További jelenség, hogy ez nem fűgg a potméter állásától (alaphelyzetben is ugyanakkora!), sőt még attól sem ha bármelyik másik bemenetet választom.
Na ez érdekes, ilyet még sohasem tapasztaltam
Átnézve a konstrukciót két nagyon szembetűnő megoldás látni:

1. A bemeneti választó kapcsolók szépen odatervezve az RCA aljzatok közelébe, és azokat az előlapról lapos acélszalagokkal működtetik (jó megoldás a kábelezés helyett)

[OFF - katt ide ha látni akarod]

Technika történeti visszatekintés.
Az elektroncsöves erősítők tervezésének korai szakaszában un. sasszi földelést alkalmaztak, a fémváz adta a testelést, csak a jel és tápvezetékezést alkalmazták.
A '60-as évektől a minőségi készülékeknél már a bemenetről összesodort vezetékpárok hozták a jelet az előlapi választókapcsolóhoz. Viszont a nagyimpedanciás csöves bemenetek okán az áthallás nem volt valami jó értékű - hallkan lehetett hallani az éppen nem hallgatott forrásokat. Ezért áttértek az árnyékolt kábelek használatára, ìgy szép kis vaskos kötegek kígyóztak az előlap felé
A '70-es évektők több cég ezen változtatott, és rudazatokkal, acél szalagkábelekkel mozgatták a hátsó bemenetek közelébe telepített kapcsolókat/potmétereket.
A 80-as években kezdődő mikroprocesszoros világban felbukkantak a bemenet választó relék és motoros potméterek, tovább egyszerűsìtve a jelkezelést.
A mai világban már inkább olcsó félvezetős " analóg kapcsolókat" használnak, talán high end világában vannak még vezetékes megoldások a bemenet választásnál.

2. A hangerőszábályzóhoz viszont a valaha látott leghosszabb árnyékolt kábel fut, ami pont az ellenkező megoldású a távolról mozgatott bemenet választóknak
Mi történt itt?
Tervezhették volna a potmétert helyileg hátra, és rudazattal, vagy uram bocsá motoros meghajtással is működtethették volna.
Nem tették, és inkább beépìtettek egy több mint 70cm-es árnyékolt kábel szakaszt a bemenetekig, ami az áthallásban nagy szerepet játszik.
Folyt. köv.
TJ.

[tunerman]

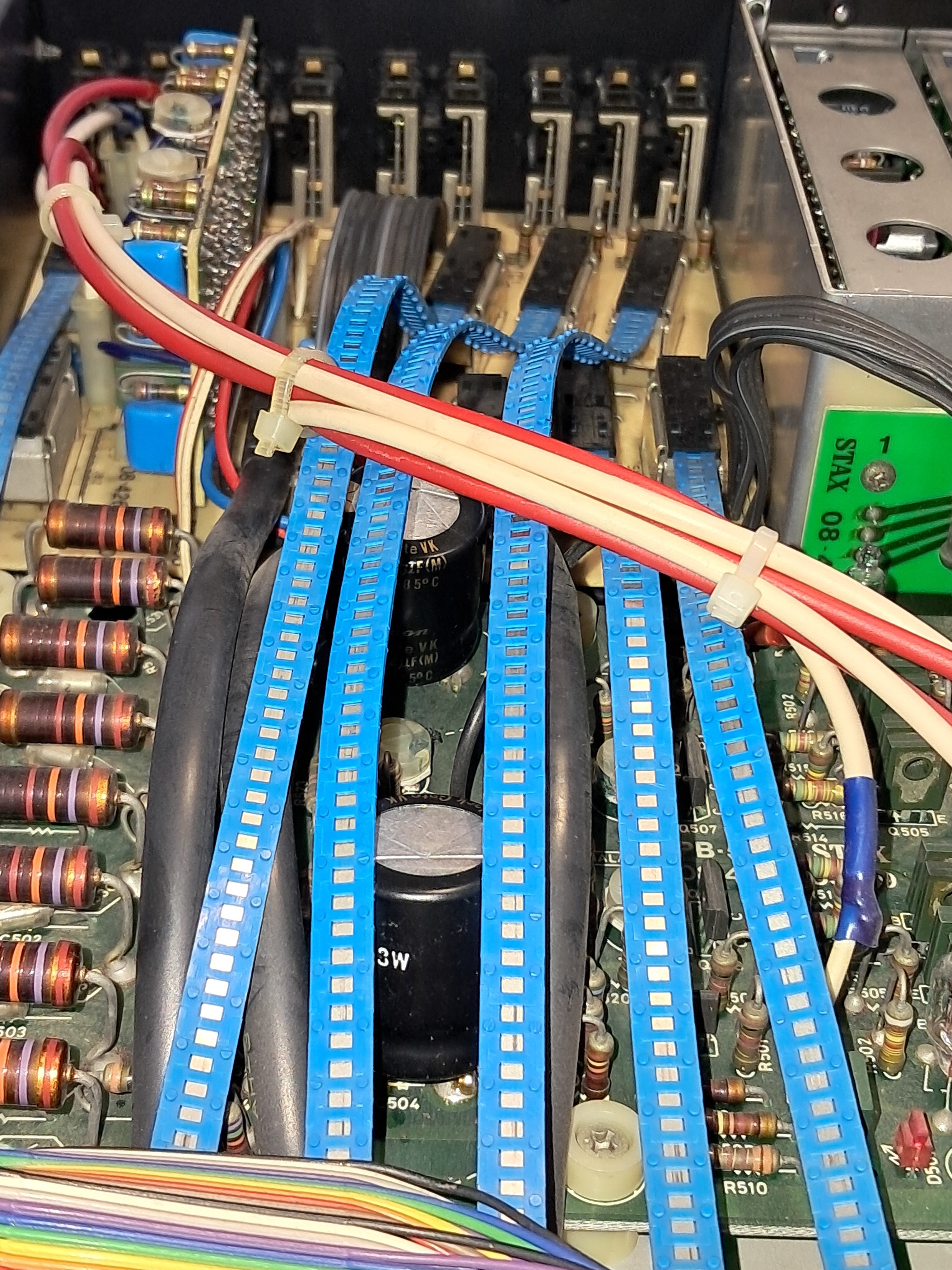

Készítettem fotókat a Stax SRA-14S hátsó bemeneti szekciójáról, valamint a ki/be kapcsolható előerősítő moduljáról.
A következő beírás az integrált fejhallgató erősítő felépítésével, és az annak elemzése során kiderült filozófiáról szól majd.
TJ.

[tunerman]

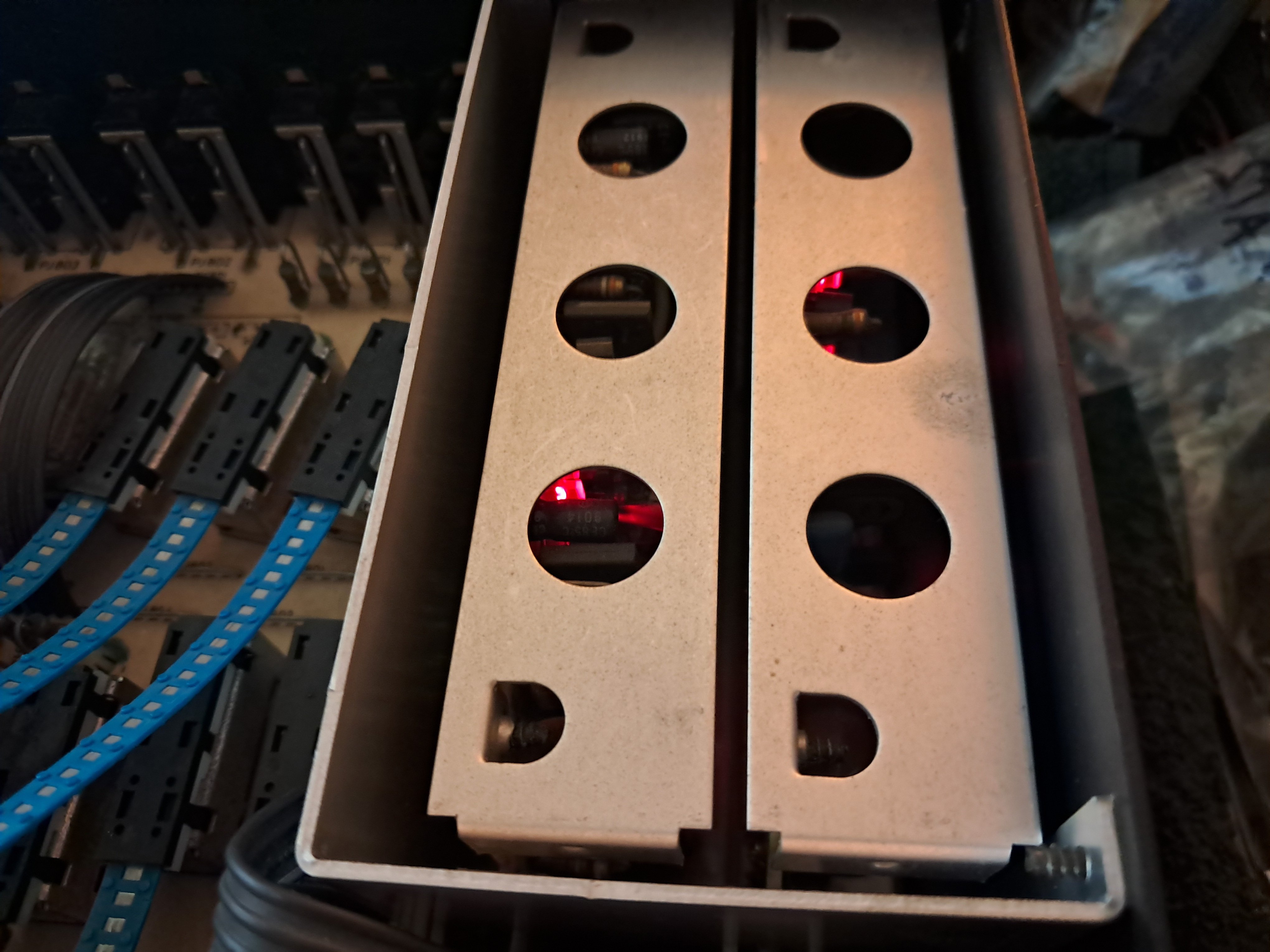

Fotók a Stax SRA-14S EMC-1 és EMM-1 phono modulokról, valamint a külső tápegységről.
TJ.

[tunerman]

És térjünk a lényegre! Milyen a hangja?

Csak semmi kapkodás , több mint 4 évtizedes szerviz tapasztalatom alapján az ilyen kis sorozatú készülékek nem ritkán "gyerek betegségekben" szenvednek. Ezek esetleges tervezési, technológiai hibàk, amelyek különböző érdekes jelenségeket okoznak.
Ezért majd bejáratás és utána műszaki átvizsgálás/bemérés a következő lépés
TJ.

Magyarul, egyelőre nincs a Top-on?

Gyári állapotban van, minden működik
(De ez nem azt jelenti, hogy gyakorlatilag tökéletes, ezért kell átnézni - ezt írtam korábban.)
TJ.

[MrCollector]

És térjünk a lényegre! Milyen a hangja?

Csak semmi kapkodás , több mint 4 évtizedes szerviz tapasztalatom alapján az ilyen kis sorozatú készülékek nem ritkán "gyerek betegségekben" szenvednek. Ezek esetleges tervezési, technológiai hibàk, amelyek különböző érdekes jelenségeket okoznak.
Ezért majd bejáratás és utána műszaki átvizsgálás/bemérés a következő lépés
TJ.

Magyarul, egyelőre nincs a Top-on?

[tunerman]

És térjünk a lényegre! Milyen a hangja?

Csak semmi kapkodás , több mint 4 évtizedes szerviz tapasztalatom alapján az ilyen kis sorozatú készülékek nem ritkán "gyerek betegségekben" szenvednek. Ezek esetleges tervezési, technológiai hibàk, amelyek különböző érdekes jelenségeket okoznak.
Ezért majd bejáratás és utána műszaki átvizsgálás/bemérés a következő lépés
TJ.

[MrCollector]

És térjünk a lényegre! Milyen a hangja?

[tunerman]

További fotók a Stax-SRA-14S -ről.

[tunerman]

Feltennék néhány fotót a hihetelen szerencsével megvásárolt (1 napra tették fel fix áron eladásra Japánban) Stax SRA-14S elő + fejhallgató erősítőről.

Mivel összesen csak 300 darabot gyártottak belőle kézimunkával (a panelek forrasztása is pákával készült), hihetetlen ritka készülék lett belőle.

Elég koszos volt a gép, valami tengerpart közeli helyen tárolhatták, mert még az aranyozott RCA aljzatokra is rá volt kövülve a dzsuva.
Miután szétszedtem, kitakarìtottam és kontaktspray-el lekezeltem a kapcsolóit - életre kelt a technika
Most éppen járatom...
TJ.
