Pass F5 turbo modular

[rookakoma]

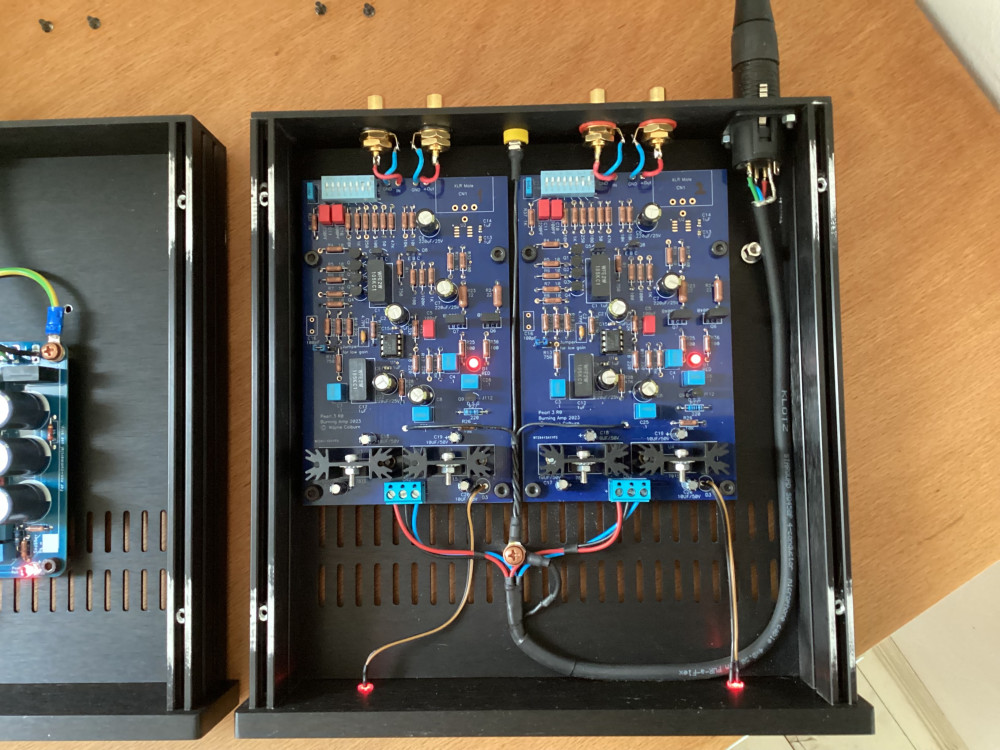

Lefotóztam, sajnos nem valami jó a képek minősége.

[rookakoma]

A képet lehagyta.

[rookakoma]

Élesztés, beállítás még labortáppal.
Az IC el van húzva A osztályba és ennek a nyugalmi áramát kell beállítani az egyik ellenállás értékével. Ez minden modulon egyedi érték az alkatrészek szórása függvényében. A megfelelő értékekből nem volt Dale itthon, hanem egy Yageo sorom van, hogy mindig legyen alternatíva, így azok lettek a kék ellenállások. Sikerült szép, egyforma nyugalmi áramokat beállítani a két csatornán.

[rookakoma]

Dale RN55D és C ellenállások beültetve.
A kit-ben kb 1/3-a az ellenállásoknak ilyen. A többi valami más, de minőségi, bár mágnesezhető típusok voltak. Így egyformákkal szebb.

[rookakoma]

diyAudio link, leírás, build guide:
https://www.diyaudio.com/community/thre ... 23.404054/

Kit link:
https://diyaudiostore.com/collections/k ... eamplifier

Házak:
https://modushop.biz/site/index.php?rou ... uct_id=255

Árak így alakultak (Forint minimumon vettem mindent, persze a "legjobbkor".)

Kit + Cardas ón 115 ezer lett, mire ideért, ÁFA, vámkezelési díj.

Mousernél vettem ellenállásokat, csatikat, kondenzátorokat, amik a kitben vagy nem voltak, vagy nem olyanok, mint szerettem volna. Itt 81 ezres sikerült elkölteni, de maradt ellenállás, pár csati, bizti, gombok, kapcsolók. Mondjuk reálisan 50 ezerrel számolhatunk.

SOS elektronikánál vettem a Talema trafót és hálózati csati+szűrőt.
Sajnos csak 2 biztosítékos volt. Mousernél megrendeltem, de írták, hogy nem tudják szállítani magán embernek, csak cégnek. Az az oka, hogy nehogy átadjam az oroszoknak. Komolyan. Nem tudom, 20+ ezer volt.

Dobozok, 2 db kellett, 50 ezer volt kb.

Aztán vettem még kábelt, másik csatit, mert meggondoltam magam, és másikat használtam a táphoz.
10 ezer mondjuk. Ha most csinálnám, akkor megint másikat, Lemo-t használnék. Nagyon cuki.

Volt még CNC munk a házon,
30 ezer, barátiba.

Ja, és akkor volt még korábbról a 8 db válogatott 2SK170BL erre minimum 30 ezret kell számolni.

305k a szumma. Jajj, ezt kár volt összeadni. Elsőre, mikor ránéztem a kit árára, nem tűnt vészesnek. Meglepett.
Ide tartozik, hogy a PSU részhez semmit sem kapunk.
A kapott ellenállások jók, csak jobbat akartam.
A kapott SMD Toshiba jfetek 2SK209 teljesen jók, csak jobbat akartam.
A dobozon viszont spóroltam ehhez képest egy picit, és legalább egyedi, nomeg fekete.
https://modushop.biz/site/index.php?rou ... uct_id=971
Ezen még sokat lehet(ne) spórolni, ha valami meglévőbe építi az ember.
Azért így nézve, sok. Egy F.Palotás féle csöves egy MC trafóval simán kijönne, de még talán egy leharcolt XP-15 is. Vagy valami komolyabb cucc használtan.

Majd folytatom.

[rookakoma]

A Pearl 3 egy elég jó riaa, kompozit, jfet-es kapcsolás.
MC bemenete is teljes értékű, sőt 2sk170-el megépítve, főleg szigorúan válogatottakal pazar. Nagyon közeli rokona a Pass XP-17-nek.
Majd teszek fel képeket az építésről és az elkészült erősítőről.

[rookakoma]

De jól néz ki! Gratulálok! Egyszer én is kipróbálnám az 1.3SE-kkel és összevetném az Audio-GD integrálttal, ha lesz rá lehetőség.

Ez tényleg csak 20 W körül van.
Nem hiszem, hogy ideális társa lenne egy Dynónak,
bár a Vendersteen 2-sem hozzá való elviekben, és mégis egész jól bír vele.
Majd megbeszélhetünk valamit. Majd...?

[Máté84]

De jól néz ki! Gratulálok! Egyszer én is kipróbálnám az 1.3SE-kkel és összevetném az Audio-GD integrálttal, ha lesz rá lehetőség.

[BLX]

Elkészült.

Nagyon szép! Gratulálok ezekhez is.

Remélem lesz lehetőség hallani valamikor.

[sutemenyx]

23,x V.
Köszönöm. Mekkora kapacitásúak a ROE-k?
Meg a méretük is kérdés, mert nem igen van hely.

Van mindenféle. Van pl 1000uF 25V, az oda is fér biztosan. De van 4700uF 25V is. Ezek axiálisak. Az 1000uF az 12x31mm, a 4700uf pedig 25x39mm.

Köszönöm, nem tudom...
Hidegíteni néhány tized uF-al szokás.
De ez A-osztály, az erősítő normális használat közben nem is lép ki belőle.
Nincsenek olyan impulzusok a táp ágban, mint AB osztályban.
Szóval itt a jó szűrés indokolt.

Nem a hidegítés a cél. Bármit csinálsz, akármilyen osztályban üzemel, akkor is hallani fogod a tápkondikat.

[rookakoma]

23,x V.
Köszönöm. Mekkora kapacitásúak a ROE-k?
Meg a méretük is kérdés, mert nem igen van hely.

Van mindenféle. Van pl 1000uF 25V, az oda is fér biztosan. De van 4700uF 25V is. Ezek axiálisak. Az 1000uF az 12x31mm, a 4700uf pedig 25x39mm.

Köszönöm, nem tudom...
Hidegíteni néhány tized uF-al szokás.
De ez A-osztály, az erősítő normális használat közben nem is lép ki belőle.
Nincsenek olyan impulzusok a táp ágban, mint AB osztályban.
Szóval itt a jó szűrés indokolt.

[sutemenyx]

23,x V.
Köszönöm. Mekkora kapacitásúak a ROE-k?
Meg a méretük is kérdés, mert nem igen van hely.

Van mindenféle. Van pl 1000uF 25V, az oda is fér biztosan. De van 4700uF 25V is. Ezek axiálisak. Az 1000uF az 12x31mm, a 4700uf pedig 25x39mm.

[rookakoma]

23,x V.
Köszönöm. Mekkora kapacitásúak a ROE-k?
Meg a méretük is kérdés, mert nem igen van hely.

[sutemenyx]

Elkészült.

Nem is rosszak a Samwhak. Hány V van a kondikon? Ha bejárattad, érdemes lenne kipróbálnod, hogy ráforrasztasz a végfok panelre közvetlenül -ahol bejön a táp- ROE kondit bypassnak. Tudok adni 4db-ot.

[rookakoma]

Elkészült.

[rookakoma]

Pozitív áram visszacsatolás.
Szokatlanul hangzik.

[Miafene33]

Nagyon szép. A Humble Homemade hifin ezek szerint a te erősítőd van fent. Szép design.

[rookakoma]

A mérésekről nem töltöttem fel máshova képeket, így azokat sajnos nem tudom visszatölteni jelenleg.
Szerintem érdekesek voltak.

[rookakoma]

Az F5T-ről a képek elvesztek.
Töltök vissza néhányat.

[rookakoma]

Alakul ez is. Ef hét.

[rookakoma]

Akkor ez azt jelenti , hogy a monoblokkok eladóak lesznek?
Vagy F7 turbók, nem tudom még.

[vazze]

Már 5 éve zenélnek az F5T monók, és elégedett is vagyok velük, de építhetnékem van.
A következő egy PCF azaz pozitív áramvisszacsatolásos hasonló minimal kapcsolás lesz, tulajdonképpen nevezhetnénk F hétnek, bár az még nem publikus.
Ezt integrált verzióban készítem el. (1 db készül belőle.)
Az előfok része moduláris lesz. Több verzót csinálok majd, aztán próbálgatom őket. Lesz sima buffer, Korg csöves, fetes Borbély-módra és bipoláris meg vegyes kaszkód.
Már vettem trafót, hűtőbordákat és félvezetőket, azaz éppen csak belefogtam.
Hogy mikor lesz kész, még nem tudom. Sajnos most elég nagy a pörgés a munkahelyen, meglátjuk mennyi energiám marad a műszaki hobbira.
Doboztervek készültek.
Íme:


Akkor ez azt jelenti , hogy a monoblokkok eladóak lesznek?

[rookakoma]

Köszi Vinkler. Remélem jól fog kinézni, de ennyivel nem érem be.
Ha majd érdemben haladok vele, teszek fel képeket.

[Vinkler]

Már 5 éve zenélnek az F5T monók, és elégedett is vagyok velük, de építhetnékem van.
A következő egy PCF azaz pozitív áramvisszacsatolásos hasonló minimal kapcsolás lesz, tulajdonképpen nevezhetnénk F hétnek, bár az még nem publikus.
Ezt integrált verzióban készítem el. (1 db készül belőle.)
Az előfok része moduláris lesz. Több verzót csinálok majd, aztán próbálgatom őket. Lesz sima buffer, Korg csöves, fetes Borbély-módra és bipoláris meg vegyes kaszkód.
Már vettem trafót, hűtőbordákat és félvezetőket, azaz éppen csak belefogtam.
Hogy mikor lesz kész, még nem tudom. Sajnos most elég nagy a pörgés a munkahelyen, meglátjuk mennyi energiám marad a műszaki hobbira.
Doboztervek készültek.
Íme:

Ez nagyon jól nézne ki!

[rookakoma]

Már 5 éve zenélnek az F5T monók, és elégedett is vagyok velük, de építhetnékem van.A következő egy PCF azaz pozitív áramvisszacsatolásos hasonló minimal kapcsolás lesz, tulajdonképpen nevezhetnénk F hétnek, bár az még nem publikus.
Ezt integrált verzióban készítem el. (1 db készül belőle.)
Az előfok része moduláris lesz. Több verzót csinálok majd, aztán próbálgatom őket. Lesz sima buffer, Korg csöves, fetes Borbély-módra és bipoláris meg vegyes kaszkód.  Már vettem trafót, hűtőbordákat és félvezetőket, azaz éppen csak belefogtam.
Hogy mikor lesz kész, még nem tudom. Sajnos most elég nagy a pörgés a munkahelyen, meglátjuk mennyi energiám marad a műszaki hobbira.Doboztervek készültek.
Íme:
