Cd modifikáció

[cat7505]

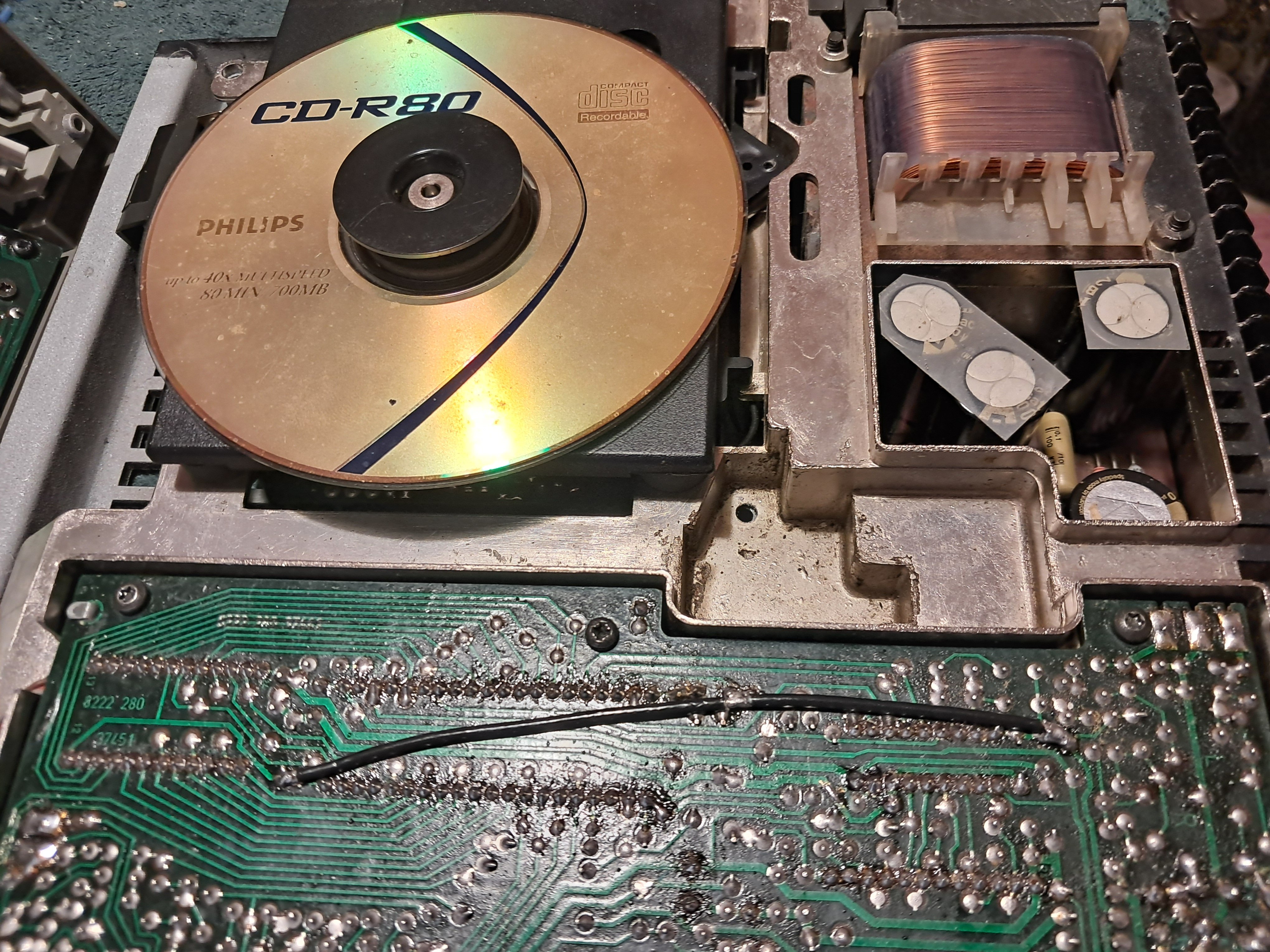

Az új jelvezeték kapacítás értéke mindösszesen 20pF.

Úgy látom mások is kísérleteznek ezzel a kábel darabbal.
Intuitív módon egy olyan jelkábelt néztem ki, ami 1 spéci kapacitív mérő-cella jelét továbbítja, így a pF-ok méregetése fel sem merült...

[revox]

Én Kondo VZ egy erét használtam, a szigetelés pedig a Vz árnyékolása volt...nyugodtabb hangot kaptam...

Csak kibic vagyok és hülye a műszaki tartalomhoz, de egy DA-ba meg kellett oldani a vezetékelést. Megvettem hozzá egy Kondo KSL LP interkonnektet és Avocado tápkábelt, de vakra nem ajartam szétvégni őket, így ksl spz belső szálakkal és ksl ai karkábellel próbálkoztam. Interkonnektként összemértem öket és az AI artikuláltabbnak bizonyult, így analóg és digit jelhez ezt használtuk, míg a 230V becsatoláshoz 4-4 lecsupaszított spz szálat.
Este lett kész a hadművelet, egyelőre nem érzem, hogy szét kellene vágnom a ksl LP-t és az Avocadot, de majd nyugtával a napot

Itt van a végén egy rövid telefonos videó az összevetésröl (itt még qssc AI volt, csak vastagságpróba. a konklúzió később változott )

https://halfnote.hu/blogs/revox/csak-batran

[tunerman]

A Philips CD100 kimeneti NE5532 dual opampok helyére szerkesztettem egy quad opampot (LF147D vagy LF347N) tartalmazó panelt.
Ezek a FET bemenetű elég jó hangú opampok remélhetőleg felhozzák a gyári CD100-as gépek hangzási színvonalát.
TJ.

[Tulku1]

Én Kondo VZ egy erét használtam, a szigetelés pedig a Vz árnyékolása volt...nyugodtabb hangot kaptam...

[tunerman]

Kezdetektől fogva gondoltam mint gyenge pontra a Philips CD100 jeltovábbító árnyékolt kábelére, ami a laser preamp és a DAC pcb között van. Ez egyeres szigetelt vezeték, ami testvezetéket+alufólíás árnyokolást tartalmaz, hossza 37cm, kapacítása kb. 80pF.

Helyette készítettem Kondo KSL SPz kábelből bontott vezetékből és a trükkösen rátekert szigetelt egyeres drótból egy másikat
Az árnyékoló vezeték jobbra tekerve végighalad az elejéhez, majd egyből visszafordulva! balra tekerve a végéhez érve beforrasztásra kerül. Az új jelvezeték kapacítás értéke mindösszesen 20pF.
Egyik felhasználója arra a kérdésre, hogy van-e tapasztalat a kapott hangzásról, a következőket írta:

" Van, jobban szolnak a lemezeim Van amin meg nagyon hallatszik a felvetel technikai malor
A Maria Callas is mennyivel nagyobbat enekel az nem semmi "

Szóval én is ajánlom minden Philips CD100-hoz ezt a tuningot.
TJ.

[sutemenyx]

Denon DVD 2900 tipusu DVD/DVD-A/SACD/CD lejatszó nagyfiúsítása és rendbetétele:

Összes gombot cserélni kell az ilyen korú Denonokban, mert feszültségszinteket kapcsolnak egy ellenállásosztóról, és az oxidálódott gombok megnövekedett kontaktellenállása miatt úgy érzékeli a gép, mintha másik gombot nyomnánk le.
Ezenkívül MINDEGYIK ilyen korú gépben haldoklik a lézer, akkor is, ha alig használták.
Az említett 2900-as atomjaira lett szétszedve, minden burkolóeleme vizes/zsíroldós mosásban részesült, ami szintén fontos, mert mostanra ezek a 20éves gépek kaptak már hideget/meleget, zsírgőzt, vasárnapi ebéd utáni kézzel taperolást, némelyik massív dohányzást. Rájuk fér a fürdés. Kapott egy új pickupot, amit persze be is kell állítani a szervízleírás szerint. És ezután jöhetnek a kérdőjelek, hogy mit lehet okozni, amitől tényleg jók lesznek.
Nos ezekben ugyanúgy 2-3fokozatnyi opamp, majd egy kimeneti elektrolit kondenzátor van a dac chipek után, ahogy a még 20évvel öregebb CD játszókban is. Így az opák cseréje mellett lehetőség nyílik arra, hogy a kimenet valójában DC csatolt legyen, és a munkaponti DC blokkolását ne az egész áramkör végén elhelyezett csatoló elkó biztosítsa, hanem ez a funkció bekerüljön 2 opa fokozat közé. Így lehetőség nyílik egészen kis értékű, fóliakondenzátor használatára is - csatolókondenzátor gyanánt. A képen látható, hogy ebben a gépben ezt immár Amtrans rézfóliás kondenzátorok csinálják, ami egy lényegesen magasabb színvonalú megszólalást tesz lehetővé. Ehhez szükséges volt a legutolsó opa fokozatot jfet bemenetűre cserélni, katonai LF353H tipus került ide, aminek a bemenetét elég 2.2Megohm-mal földelni, és így az előtte lévő mindössze 6.8nF Amtrans AMCH rézfóliás kondenzátorok is elegendőek a megfelelő átvitelhez. Ezt a trükköt kb az összes ilyesmi gépben el lehet követni, és nagyon jelentős változást okoz. Ugyanez történt az egyik képen láthato Denon DVD 2200-asban is. A szintén azon a képen látható Marantz DV 7600 kivétel, mert annak a kimenetén egy ügyes HDAM fokozat van, annál mást lehet csinálni, de ott is kispórolható a kimeneti csatolókondenzátor, csak abban máshogy.

[egedzs]

Kerestem Mo-n Nichicon Muse 4,7 uF értékű kondenzátort, de nem találok.
CD lejátszómba 4,7 uF értékű bipoláris kimeneti kondenzátor helyett milyen jobb hangot adó kondenzátort tehetek be? Köszönöm!

Látom hogy itthon keresel, de az Eu-ból sem sokkal drágább a szállítás.
A Banzainál találsz Muse-t:
https://www.banzaimusic.com/ES-Muse/

Köszönöm!

[Lazac]

Kerestem Mo-n Nichicon Muse 4,7 uF értékű kondenzátort, de nem találok.
CD lejátszómba 4,7 uF értékű bipoláris kimeneti kondenzátor helyett milyen jobb hangot adó kondenzátort tehetek be? Köszönöm!

Látom hogy itthon keresel, de az Eu-ból sem sokkal drágább a szállítás.
A Banzainál találsz Muse-t:
https://www.banzaimusic.com/ES-Muse/

[SoundMania]

Kerestem Mo-n Nichicon Muse 4,7 uF értékű kondenzátort, de nem találok.
CD lejátszómba 4,7 uF értékű bipoláris kimeneti kondenzátor helyett milyen jobb hangot adó kondenzátort tehetek be? Köszönöm!

Ha valami jóféle cd játszó, akkor valami jóféle ezüstfóliás csatolót, vagy valami jóféle trafót kell odatenni. :)
Vagy kell venni egy dac-ot amibe ezek már benne vannak! :)

[egedzs]

Kerestem Mo-n Nichicon Muse 4,7 uF értékű kondenzátort, de nem találok.
CD lejátszómba 4,7 uF értékű bipoláris kimeneti kondenzátor helyett milyen jobb hangot adó kondenzátort tehetek be? Köszönöm!

[tunerman]

A megoldást most egy régi zsebórából kibányászott rubint fedőkő adja, amely szépen besüllyesztve a talpcsapágy közepébe - és bezsírozva - újra definiálja az időtállóság fogalmát a CD futóművek világában.
TJ.

Mivel gazdaságos ahogy azt említetted is, a talpcsapágy precíz központossága sem volt kritérium.
Ezzel számoltál?
(a tartó kengyelt sem rakod fel kétszer egyformán)

Mivel az elmúlt évtizedek alatt láttam már néhány szétszedett CDM1 mechanikát , ezért azt mondom, hogy a Philips mérnökei tudták mit adnak ki a kezeik közül. A talpcsapágy fészek nem véletlenül akkora amekkora, néhány tized eltérést a tengely poziciójában észre sem vesz
TJ.

[cat7505]

A megoldást most egy régi zsebórából kibányászott rubint fedőkő adja, amely szépen besüllyesztve a talpcsapágy közepébe - és bezsírozva - újra definiálja az időtállóság fogalmát a CD futóművek világában.
TJ.

Mivel gazdaságos ahogy azt említetted is, a talpcsapágy precíz központossága sem volt kritérium.
Ezzel számoltál?
(a tartó kengyelt sem rakod fel kétszer egyformán)

[tunerman]

Végre - eljött az idő a Philips CDM1 futóművének a mechanikai tuningjához - ami a gyártó annakidején gazdaságos kiszerelését próbálja most négy évtized elteltével orvosolni.
Miről is van szó?

A CDM1-ben a lemezforgató motor egy Hall generátoros érzékelővel ellátott DC motor, amelynek állítható magasságú műanyagból készült talpcsapágya van. Az ide támaszkodó tengelyvég gömbölyített vége polirozott, és jól be van zsírozva, hogy kimélje a műanyag talpcsapágyat.
OK, de mi van néhány évtized elteltével a bezsirozott tengelyvéggel?!
Hát csak annyi, hogy zsír már régóta nincs a környékén, és az így szárazon forgó tengelyvég belefúrja magát a műanyag talpcsapágyba

A megoldást most egy régi zsebórából kibányászott rubint fedőkő adja, amely szépen besüllyesztve a talpcsapágy közepébe - és bezsírozva - újra definiálja az időtállóság fogalmát a CD futóművek világában.
TJ.

[cat7505]

1. Amiket én találtam hosszabb élettartamúkat, mind Low ESR. Használható tápszűrőként?

Mostanában és is sokat néztem az elektrolit kondenzátorokat...
A leírásod alapján te a kapcsolóüzemű tápba való típust találtad meg.(gyártói adatlap !)

[tunerman]

Köszönöm az eddigi segítséget! Lehet még két kérdésem?
1. A tápszűrő kondenzátor lehet Low ESR? Jobb választás a hosszabb élettartam miatt?
2. Kimeneti kondenzátornak elektrolit kondenzátor vagy fólia kondenzátor a jobb választás?
Köszönöm!

1. A Low ESR és a Long Life két különböző elkó paraméter
2. A CD lejàtszóknàl (ha van) elég nagy kapacìtású kimeneti elkók vannak (pl. 22-47uF), fóliakondiban ez elég nagy méret, nem mindenhol fér bele az elkó helyére.
TJ.

1. Amiket én találtam hosszabb élettartamúkat, mind Low ESR. Használható tápszűrőként?
2. 10 uF kimeneti kondenzátorok vannak a CD-ben. Jobb lenne ide a fóli kondenzátor vagy nincs hozadéka?

Röviden:
1. Igen
2. Nincs.
Hosszabban:
1. A recap értelme a működőképesség biztosìtása, más célokról mindenki maga dönt
2. Az elektroli kondenzátor helyett fólia becserélése egy fixa idea, bármilyen elkó helyett nem lesz jobb a bármilyen fóliakondenzátor
TJ.

[egedzs]

Na jó - látom keresed a megoldásokat, de nem a jó írányban
- a tápegységben lévő elkók az elsőszámú gyanúsítottak
- ugyanolyan értékű elkót illik betenni a régi helyett
- a recap nem lehet gyengébb minőségű mint az eredeti készlet
TJ.

Köszönöm az eddigi segítséget! Lehet még két kérdésem?
1. A tápszűrő kondenzátor lehet Low ESR? Jobb választás a hosszabb élettartam miatt?
2. Kimeneti kondenzátornak elektrolit kondenzátor vagy fólia kondenzátor a jobb választás?
Köszönöm!

1. A Low ESR és a Long Life két különböző elkó paraméter
2. A CD lejàtszóknàl (ha van) elég nagy kapacìtású kimeneti elkók vannak (pl. 22-47uF), fóliakondiban ez elég nagy méret, nem mindenhol fér bele az elkó helyére.
TJ.

1. Amiket én találtam hosszabb élettartamúkat, mind Low ESR. Használható tápszűrőként?
2. 10 uF kimeneti kondenzátorok vannak a CD-ben. Jobb lenne ide a fóli kondenzátor vagy nincs hozadéka?

[tunerman]

Az elsődleges recap melyik kondenzátorokat érinti?
Ugyan olyan paraméterű vagy nagyobb értékű kondenzátor javasolt a táp szűréshez?
Javasolnál olcsóbb kondenzátor márkákat? Mondjuk ami a Conradnal beszerezhető.
Köszönöm!

Na jó - látom keresed a megoldásokat, de nem a jó írányban
- a tápegységben lévő elkók az elsőszámú gyanúsítottak
- ugyanolyan értékű elkót illik betenni a régi helyett
- a recap nem lehet gyengébb minőségű mint az eredeti készlet
TJ.

Köszönöm az eddigi segítséget! Lehet még két kérdésem?
1. A tápszűrő kondenzátor lehet Low ESR? Jobb választás a hosszabb élettartam miatt?
2. Kimeneti kondenzátornak elektrolit kondenzátor vagy fólia kondenzátor a jobb választás?
Köszönöm!

1. A Low ESR és a Long Life két különböző elkó paraméter
2. A CD lejàtszóknàl (ha van) elég nagy kapacìtású kimeneti elkók vannak (pl. 22-47uF), fóliakondiban ez elég nagy méret, nem mindenhol fér bele az elkó helyére.
TJ.

[egedzs]

Ugyan én csak első generációs Philips lejátszókkal foglalkozom (CDM0, CDM1), de azért van néhány dolog.

- olyan CD lejátszót nem szabad venni ami nem játszik normálisan
- a recap 20-25 év feletti gépeknél elsőrangú kérdés
- a full recap akkor jöhet szóba, ha a kivett elkók már gyenge paramétereket mutatnak
- ha recap után is bizonytalan marad az olvasás, akkor az a megvásárláskor is rossz lejátszó volt - hiba volt megvenni.
TJ.

Az elsődleges recap melyik kondenzátorokat érinti?
Ugyan olyan paraméterű vagy nagyobb értékű kondenzátor javasolt a táp szűréshez?
Javasolnál olcsóbb kondenzátor márkákat? Mondjuk ami a Conradnal beszerezhető.
Köszönöm!

Na jó - látom keresed a megoldásokat, de nem a jó írányban
- a tápegységben lévő elkók az elsőszámú gyanúsítottak
- ugyanolyan értékű elkót illik betenni a régi helyett
- a recap nem lehet gyengébb minőségű mint az eredeti készlet
TJ.

Köszönöm az eddigi segítséget! Lehet még két kérdésem?
1. A tápszűrő kondenzátor lehet Low ESR? Jobb választás a hosszabb élettartam miatt?
2. Kimeneti kondenzátornak elektrolit kondenzátor vagy fólia kondenzátor a jobb választás?
Köszönöm!

[tunerman]

Ugyan én csak első generációs Philips lejátszókkal foglalkozom (CDM0, CDM1), de azért van néhány dolog.

- olyan CD lejátszót nem szabad venni ami nem játszik normálisan
- a recap 20-25 év feletti gépeknél elsőrangú kérdés
- a full recap akkor jöhet szóba, ha a kivett elkók már gyenge paramétereket mutatnak
- ha recap után is bizonytalan marad az olvasás, akkor az a megvásárláskor is rossz lejátszó volt - hiba volt megvenni.
TJ.

Az elsődleges recap melyik kondenzátorokat érinti?
Ugyan olyan paraméterű vagy nagyobb értékű kondenzátor javasolt a táp szűréshez?
Javasolnál olcsóbb kondenzátor márkákat? Mondjuk ami a Conradnal beszerezhető.
Köszönöm!

Na jó - látom keresed a megoldásokat, de nem a jó írányban
- a tápegységben lévő elkók az elsőszámú gyanúsítottak
- ugyanolyan értékű elkót illik betenni a régi helyett
- a recap nem lehet gyengébb minőségű mint az eredeti készlet
TJ.

[egedzs]

Ugyan én csak első generációs Philips lejátszókkal foglalkozom (CDM0, CDM1), de azért van néhány dolog.

- olyan CD lejátszót nem szabad venni ami nem játszik normálisan
- a recap 20-25 év feletti gépeknél elsőrangú kérdés
- a full recap akkor jöhet szóba, ha a kivett elkók már gyenge paramétereket mutatnak
- ha recap után is bizonytalan marad az olvasás, akkor az a megvásárláskor is rossz lejátszó volt - hiba volt megvenni.
TJ.

Az elsődleges recap melyik kondenzátorokat érinti?
Ugyan olyan paraméterű vagy nagyobb értékű kondenzátor javasolt a táp szűréshez?
Javasolnál olcsóbb kondenzátor márkákat? Mondjuk ami a Conradnal beszerezhető.
Köszönöm!

[tunerman]

Ugyan én csak első generációs Philips lejátszókkal foglalkozom (CDM0, CDM1), de azért van néhány dolog.

- olyan CD lejátszót nem szabad venni ami nem játszik normálisan
- a recap 20-25 év feletti gépeknél elsőrangú kérdés
- a full recap akkor jöhet szóba, ha a kivett elkók már gyenge paramétereket mutatnak
- ha recap után is bizonytalan marad az olvasás, akkor az a megvásárláskor is rossz lejátszó volt - hiba volt megvenni.
TJ.

[egedzs]

20 évnél idősebb CD lejátszónál milyen alapvető javítás időszerű, ha gond nélkül működik? Kondenzátorok cseréje hoz javulást? Milyen márkák jöhetnek szóba olcsóbb lejátszóknál? Melyik kondenzátorokat érdemes cserélni?
Ha nehezen olvas be lemezeket, akkor segíthet a kondenzátorok cseréje vagy akkor többnyire lézer csere szükséges? Köszönöm!

[Becky]

Nagyon örülök, hogy csatlakoztam ehhez a fórumhoz. Mindenkinek a beszélgetései nagyon átgondoltak voltak, és bővítették a tudásomat. Köszönöm a segítségedet.

[tunerman]

Egy újabb lépés a Philips CD100 tápegységeinek a zajcsökkentésében, a " -2,4v back bias supply " lett most feljavítva.

Érdekes módon a többi tápfeszültségen vannak bypass (hídegítő elektrolit kondenzátorok) csak ezen nincsenek, pedig ez egy közös referenciafeszültség lenne, ami a jelfefolgozó chip készlet 1-es lábaira megy (SAA7000, 7010, 7020, 7030).

A legnagyobb zavarjelszint a clock (SAA7000) és a digi filter (SAA7030) lábainál van, így oda került 1-1 db 5uF/16v-os Kaisei elektrolit kondenzátor
TJ.

[tunerman]

A Philips CD100 DAC nyomtatott áramköri paneljának a tervezésénél egy előrelátó megoldást alkalmaztak a nagyáramú 7000-es chipkészlet tagjainál. Az odavezető testfólia mindegyik IC-nél meg van szakítva, és egy jumper (átkötés) van beiktatva, hogy esetlegesen mérni tudják az áramfelvételt.

Ez egy műszaki megoldás a vele járó nyilvánvaló előnyökkel, de nekem mostanság lehetnek más szempontjaim is
Mivel így valójában a nagyáramú testfólíába beíktatott jumperekkel lerontják a hozzávezetés ellenállását, és ezen a megszakítás/anyagváltáson több hibafeszültség keletkezik mint az odavezető testfólia szakaszon

A dolog odáig fajult, hogy megmértem egy 20cm-es, 0,7mm-es forrasztóón darabkának az ellenállását, hogy mivel is lehetne csökkenteni ennek az CD őskövületnek a testfóliáján keletkező zavarfeszültségének a szintjén.

Kiderült, hogy a Siltech ezüstöt is tartalmazó forrasztóanyaga jóval kisebb ellenállású mint a Multicore 362 Flux hagyományos kivitelezésűnek. Jelenleg a jumperek gyári forrasztásának a leszippantása, és a Siltechel való újraforrasztása folyik
TJ.
