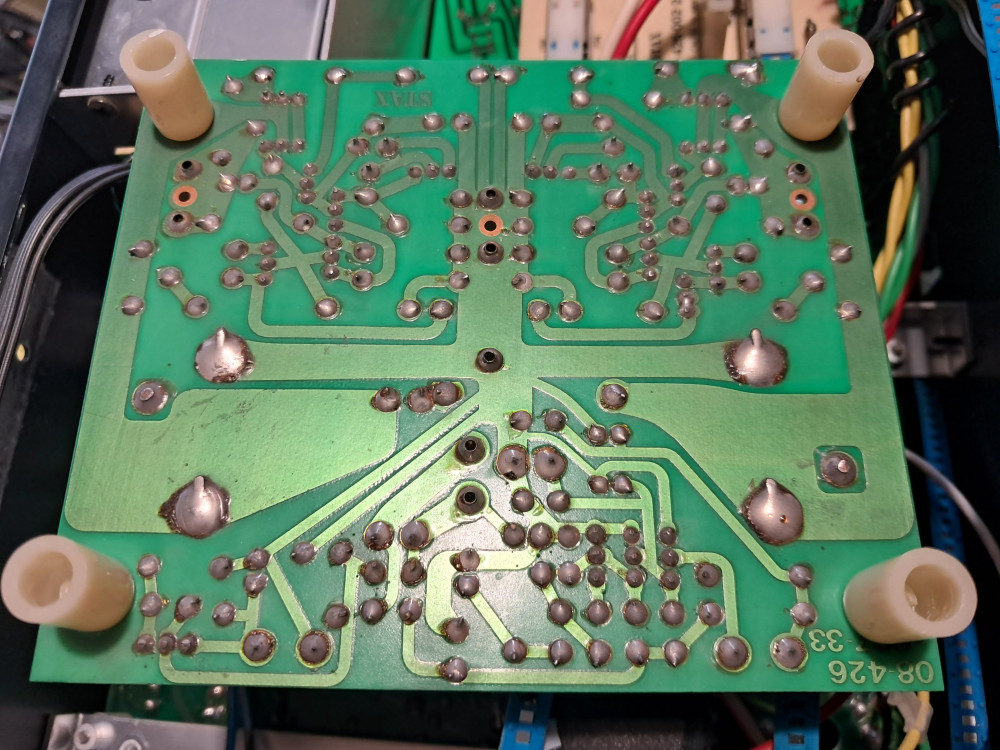

Eljött az ideje a Stax SRA-14S tápegység paneljának a felújításának, ezért kiszereltem és először lefotóztam a fóliaoldalt...aztán az előtte/utána fotókat is elkészítettem (miközben 4 darab Black Gate kondenzátor beleugrott a +22v/-22v-os tápegységekbe).

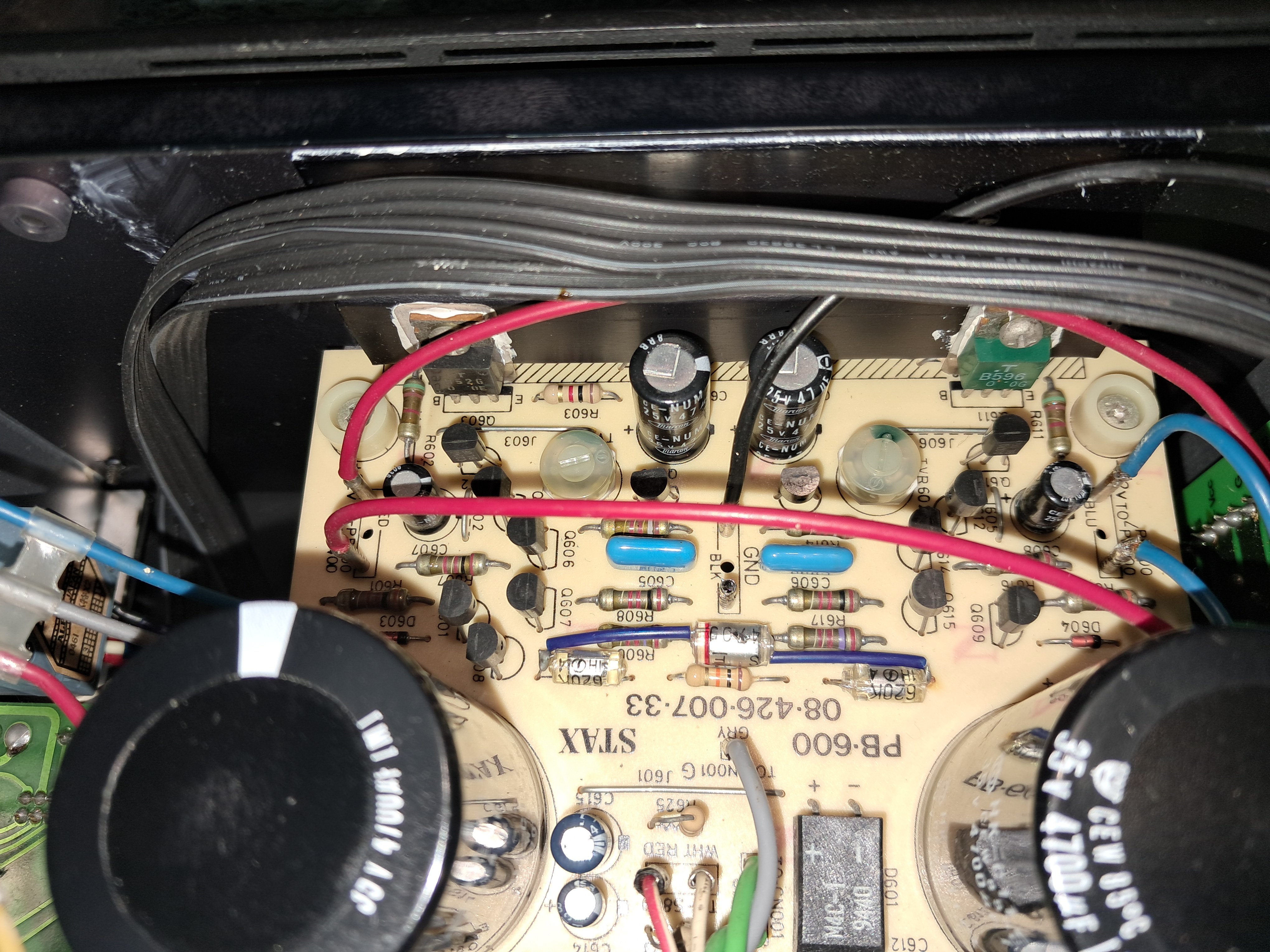

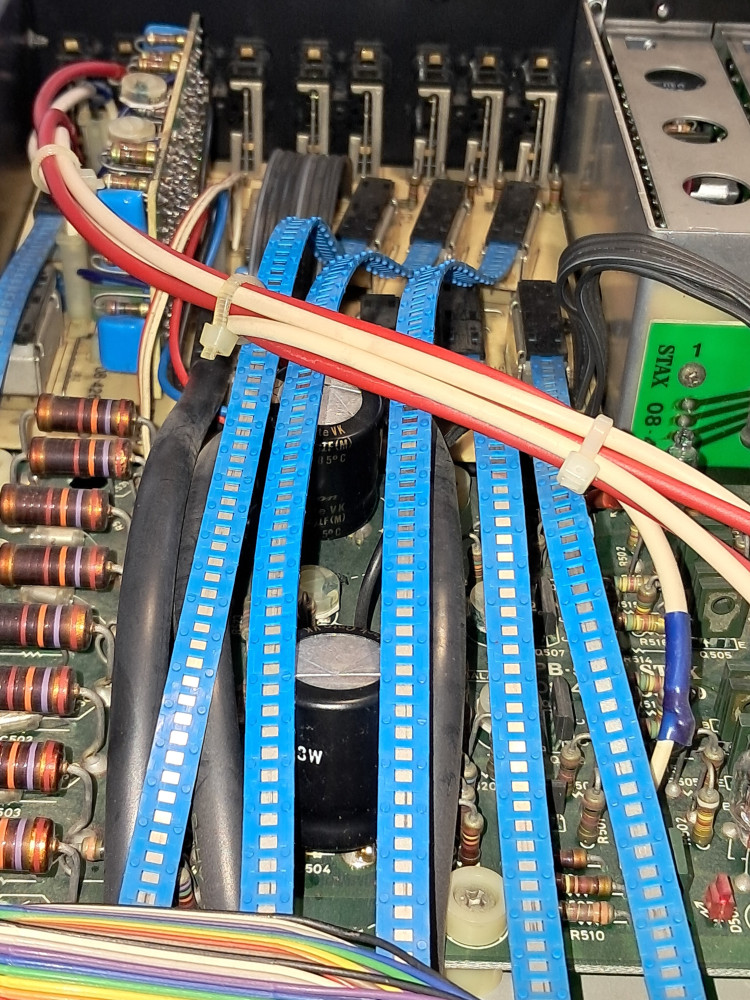

Azután a fejhallgató erősìtő nagyfeszültségű (+325v/-347v) 100µF-os pufferkondenzátorait bypassoltam két BG VK 22µF/350v elkóval.
(Sokkal jobb lett a hang)
TJ.

[tunerman]

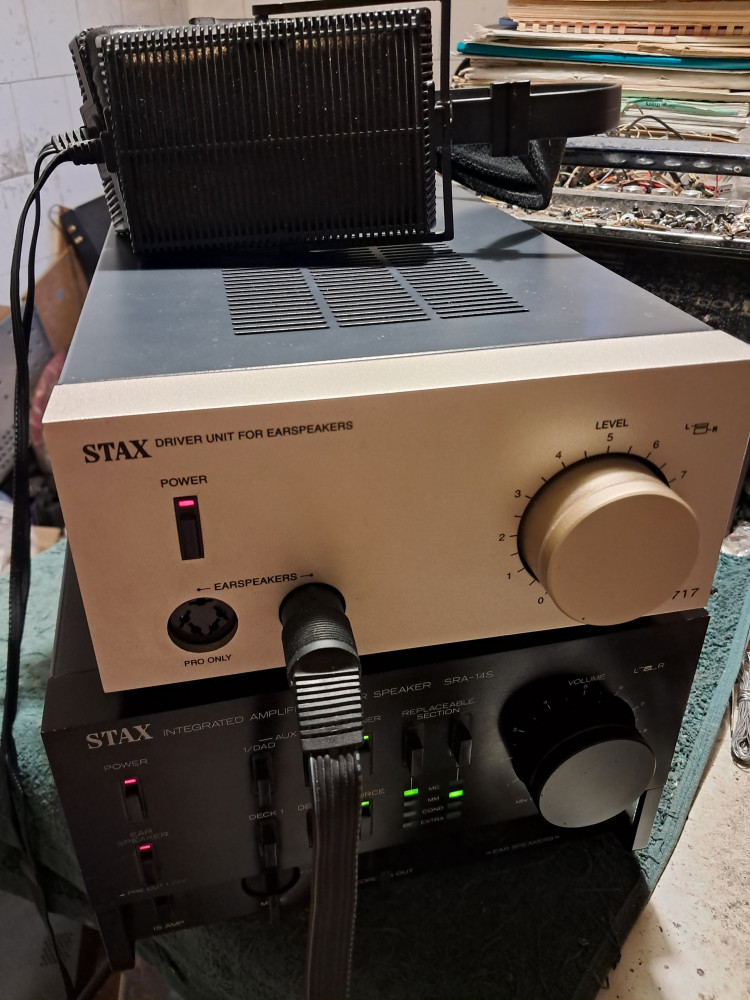

A mai nap a Stax cég gyártmányainak a meghallgatásáról szólt, vendégem hozta a felső kategóriás darabokat, hogy helyretegye az egómat

A résztvevők:
- Stax SR Omega
- Stax SR Lambda Pro
- Stax SR-X MK3
- Stax SRM-717
- Stax SRA-14S

A leszűrt lényegi mondanivaló az lenne, hogy mindegyik darabnak önálló egyénisége van, meg kell a hozzájuk találni a megfelelő partnert

[tunerman]

Ez a beírásom már a fejhallgató erősítő tervezés iránt érdeklődő inyenceknek szól, mivel a fejhallgató minden hallható zavart (is) direkt a hallójáratokba továbbít. Hogyan lehet a végsőkig elmenni a zajcsökkentésben?
(Mivel a szobaakusztika a hangfalakkal + a külső zajszint általában sok mindent elfed ezekből.)

A Stax SRA-14S műszaki specifikácíója a rövidrezárt bemenetek mellett adja meg a 100dB-s jel/zaj viszonyt, ami én a testelések átalakításával szerintem el is értem. Olyan csend van a max hangerő állásánál (DAD/AUX/Tuner bemeneteknél) mint éjfélkor a temetőben

Ok, de mi van akkor, ha az "üres" bemenet mellett tekerem fel a hangerőt maxra?
Hát egy hihetetlen halk, általában árnyékolatlanságból származó hálózati zaj hallatszik a fejhallgatóban...nade mi okozhatja, hiszen külső tápegysége van az SRA-14S-nek!

Rájöttem, hogy a külső tápegységből vezetékeken érkező váltóáram okozza ezt az igen kis szintű zavart, gyakorlatilag a "logó" bemeneti kábelekre indukál át.
Ennek az induktív szórásnak utólag nem egyszerű - megbontás nélkül - az eltűntetése, én egyszerűen csak rátekertem néhány letestelt menetet a bejővő tápvezetékekre.
A zavarszint majdnem lecsökkent a rövidrezárt bemenetnél tapasztalható értékre, így tovább javítottam a Stax SRA-14S fejhallgató erősítő hangzásminőségén.
TJ.

[tunerman]

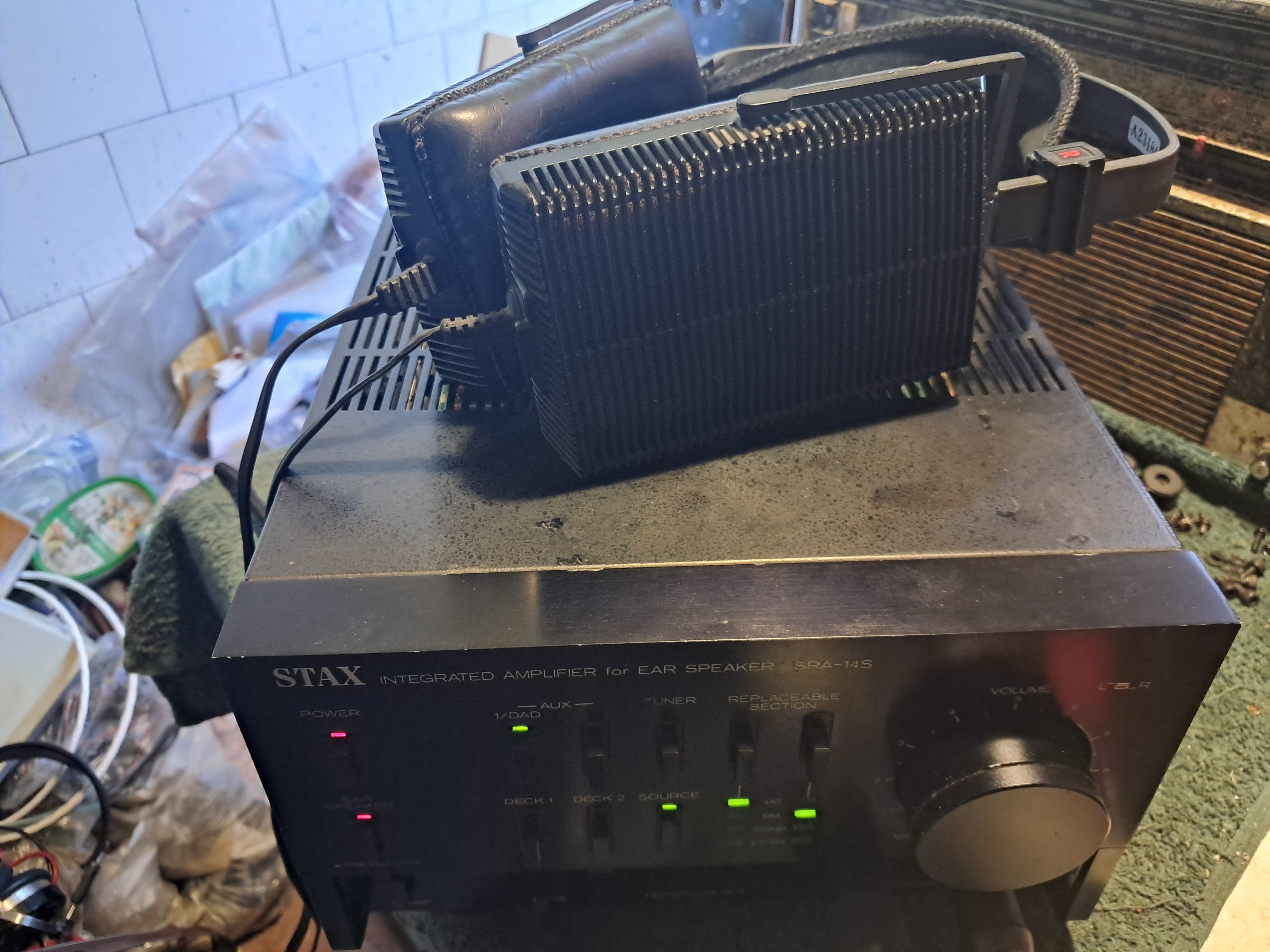

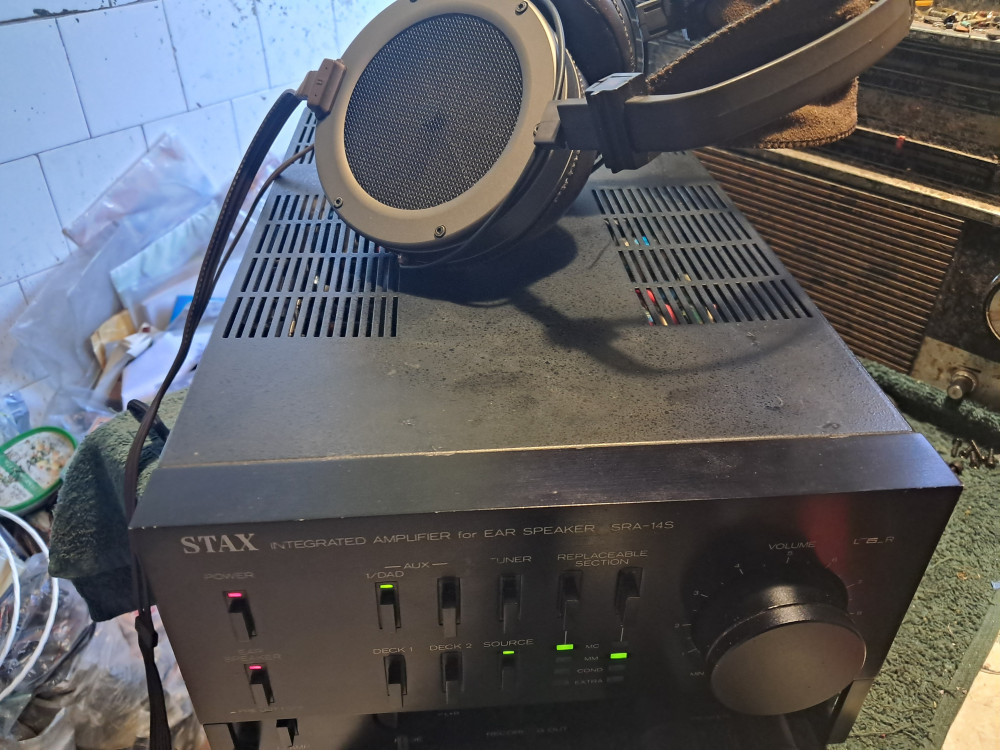

Elérkezett végre ez a pillanat is, az összerakott STAX SRA-14S megszólalt végre
