Elérkezett végre ez a pillanat is, az összerakott STAX SRA-14S megszólalt végre
Mivel senki sem tudja mikor volt utoljára üzemszerűen zenehallgató rendszerbe állítva - be kell járatni az 1990-ben gyártott készüléket.
TJ.

[tunerman]

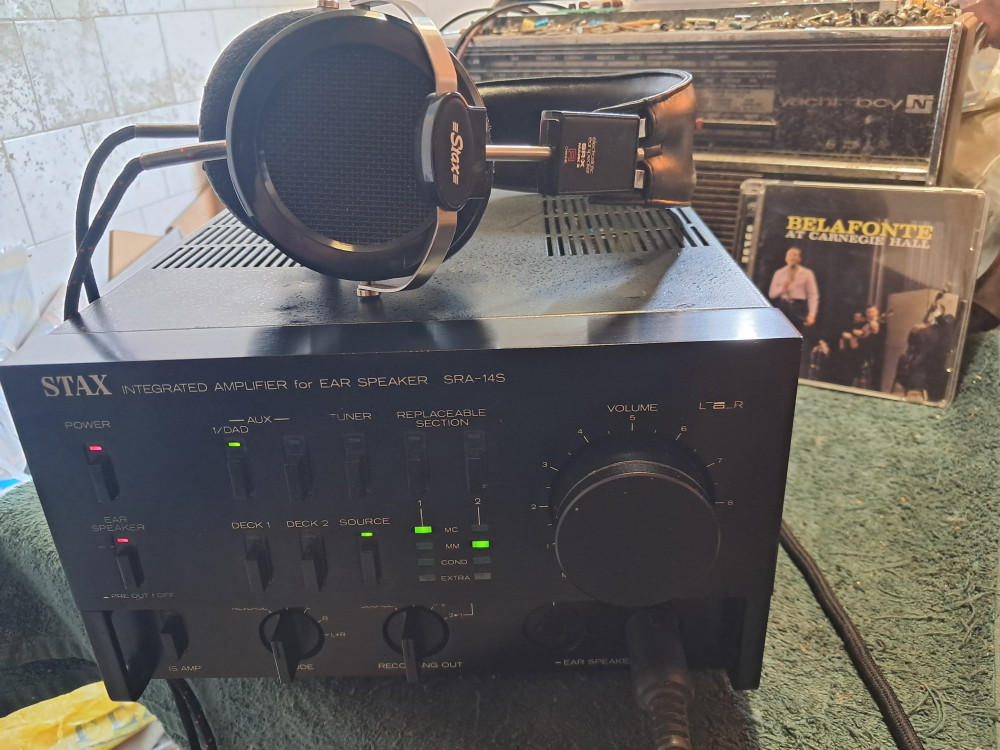

Még beteszem a Stax SRA-14S végső állapotának fotóját a bemeneti csúszó + üzemmód választó kapcsolók fémházát letestelő vezetékről.
(A tervezők a csúszókapcsolók fémházát is felhasználtàk a testelések átvezetéseihez, ami nem éppen egy szinvonalasnak értékelhető megoldás. Így azonos testpotenciál volt elérhető a kapcsolók fémházain, mindenféle áthallás nélkül.)
TJ.

[MrCollector]

Ha már láthattunk egy régi elektronikát, én mutatok egy teljesen újat.
Nagyon drága, és sajnos ez után nekem nem igazán esik jó mást hallgatni. Az ELISA funkció (hasonló a Crossfeed-hez csak ez jó ) teszi egyedülállóvá.

[tunerman]

Utószó a Stax SRA-14S áthallást feljavító modifikácójához.

Egyetlen mondat az egész: Miért nincs a részletes gyári specifikációban az áthallás (crosstalk) értéke megadva?!
TJ.

[OFF - katt ide ha látni akarod]

https://manuals.plus/stax/sra-14s-integ ... ers-manual

[tunerman]

Harmadik rész - a megoldás.

Az előzőleg betett sematikus rajzon látható, hogy a kiválasztott bemenet jele az árnyékolt kábelen van a hangerő szabályzó felé továbbítva. Viszont az is látható, hogy gyárilag az EMM-1/EMC-1 modulok testvezetéke is maga a jeltovábbító kábel árnyékolása, azon keresztül folyik a test felé a modulok DC/AC testárama
Ez a bemenetek "signal ground" és a modulok "power ground" közösítését jelenti 70cm hosszan, ami a két phono modul esetén hangzás minőség romlást okoz.
Miért is?
Mivel a phono fokozatok kisjelű erősítők, kritikus a testvezetékeik hossza, és azok esetleges közösítése más áramkörök testeléseivel. Azon a közösített szakaszon keletkező bármilyen zavarfeszültség a testelésen keresztül jut be a phono fokozatokba, és okoz problémákat.

A most betett két fotón látható a "signal ground" bemenetek testelésétől való direkt átkötés az árnyékolt kábelhez (" A " jelőlés), és a csúszó kapcsolók fémházainak + testre kötött bemenetek hálózatának a " power ground" vezetéke ("B" jelőlés). Ez így teljes szeparációt eredményez, az áthallás jelentős csökkentése mellett.
TJ.

[tunerman]

Második rész - a hiba felderítése.

Mint korábban írtam, a hangerő potméter alapállásában is hallani lehetett a nem kiválasztott phono modul kimenetén megjelenő 1kHz-es halk jelet. Ez csak abban az esetben lehetséges, ha a potméter testre csatlakozó végén jel van az erősítő tápegységének testpontja (és a fémházának) a potenciáljához képest.
Miképpen lehetséges ez?

A mellékelt egyszerűsített rajzon látható, hogy a bemeneti testpotenciált a 70cm hosszan odavezetett kábel árnyékolása bíztosítja, na ezen a szakaszon keletkezik az áthallási jel. Mégpedig úgy, hogy a nem kiválasztott bemeneteket a választó kapcsoló nyugalmi helyzetében a testre zárja - a tervező így reménykedett a minél kisebb áthallási értékben.
Nade - ha az EMC-1/EMM-1 modulok 1kHz-es névleges jelét a testre zárjuk, akkor a kimenetükön lévő 220R -en keresztül a kábel teljes hosszán folyik a rövidzárási áram az IS AMP testpontjáig.
(A tervezők saját maguk építették be az áthallást rontó testvezetékezési kábel rendszert.)

Próbaképpen a két modult tartalmazó fiók test betáplási pontját az input panelen levágtam, és egy 5cm-es rövid vezetékkel az erősítő testelési csillagpontjához kötöttem. Láss csodát, az áthallás megszűnt, a fejhallgatóban teljes csend uralkodik (mivel az EMC-1/EMM-1 modulok kimeneti rövidrezárási árama nem a jelvezetésre használ kábel árnyékolásán folyik a test felé.)

[OFF - katt ide ha látni akarod]

Azt a harmadik részben elemzem, hogy a két modul testpotenciálja/áramai az odavezető kábel árnyékolásán + a csatlakozókon keresztül érkezik. Ez a signal ground/power ground fogalmának a tisztázása.)

Folyt. köv.
TJ.

[tunerman]

Azokat a csúszókapcsolókat szétszedted már?

Nem kellett szétszedni őket, mert kontaktspray kezelés után tökéletesen működnek.
TJ.

[MrCollector]

Első rész - a hiba.

A Stax SRA-14S bemérésénél észrevettem egy hibát, mert amikor a PHONO bemenetére 1 kHz-es szinuszjelet adok és átkapcsolok egy másik bemenetre - halkan továbbra is hallani az 1 kHz-et.
További jelenség, hogy ez nem fűgg a potméter állásától (alaphelyzetben is ugyanakkora!), sőt még attól sem ha bármelyik másik bemenetet választom.
Na ez érdekes, ilyet még sohasem tapasztaltam
Átnézve a konstrukciót két nagyon szembetűnő megoldás látni:

1. A bemeneti választó kapcsolók szépen odatervezve az RCA aljzatok közelébe, és azokat az előlapról lapos acélszalagokkal működtetik (jó megoldás a kábelezés helyett)

[OFF - katt ide ha látni akarod]

Technika történeti visszatekintés.
Az elektroncsöves erősítők tervezésének korai szakaszában un. sasszi földelést alkalmaztak, a fémváz adta a testelést, csak a jel és tápvezetékezést alkalmazták.
A '60-as évektől a minőségi készülékeknél már a bemenetről összesodort vezetékpárok hozták a jelet az előlapi választókapcsolóhoz. Viszont a nagyimpedanciás csöves bemenetek okán az áthallás nem volt valami jó értékű - hallkan lehetett hallani az éppen nem hallgatott forrásokat. Ezért áttértek az árnyékolt kábelek használatára, ìgy szép kis vaskos kötegek kígyóztak az előlap felé
A '70-es évektők több cég ezen változtatott, és rudazatokkal, acél szalagkábelekkel mozgatták a hátsó bemenetek közelébe telepített kapcsolókat/potmétereket.
A 80-as években kezdődő mikroprocesszoros világban felbukkantak a bemenet választó relék és motoros potméterek, tovább egyszerűsìtve a jelkezelést.
A mai világban már inkább olcsó félvezetős " analóg kapcsolókat" használnak, talán high end világában vannak még vezetékes megoldások a bemenet választásnál.

2. A hangerőszábályzóhoz viszont a valaha látott leghosszabb árnyékolt kábel fut, ami pont az ellenkező megoldású a távolról mozgatott bemenet választóknak
Mi történt itt?
Tervezhették volna a potmétert helyileg hátra, és rudazattal, vagy uram bocsá motoros meghajtással is működtethették volna.
Nem tették, és inkább beépìtettek egy több mint 70cm-es árnyékolt kábel szakaszt a bemenetekig, ami az áthallásban nagy szerepet játszik.
Folyt. köv.
TJ.

Azokat a csúszókapcsolókat szétszedted már?

[tunerman]

Első rész - a hiba.

A Stax SRA-14S bemérésénél észrevettem egy hibát, mert amikor a PHONO bemenetére 1 kHz-es szinuszjelet adok és átkapcsolok egy másik bemenetre - halkan továbbra is hallani az 1 kHz-et.
További jelenség, hogy ez nem fűgg a potméter állásától (alaphelyzetben is ugyanakkora!), sőt még attól sem ha bármelyik másik bemenetet választom.
Na ez érdekes, ilyet még sohasem tapasztaltam
Átnézve a konstrukciót két nagyon szembetűnő megoldás látni:

1. A bemeneti választó kapcsolók szépen odatervezve az RCA aljzatok közelébe, és azokat az előlapról lapos acélszalagokkal működtetik (jó megoldás a kábelezés helyett)

[OFF - katt ide ha látni akarod]

Technika történeti visszatekintés.
Az elektroncsöves erősítők tervezésének korai szakaszában un. sasszi földelést alkalmaztak, a fémváz adta a testelést, csak a jel és tápvezetékezést alkalmazták.
A '60-as évektől a minőségi készülékeknél már a bemenetről összesodort vezetékpárok hozták a jelet az előlapi választókapcsolóhoz. Viszont a nagyimpedanciás csöves bemenetek okán az áthallás nem volt valami jó értékű - hallkan lehetett hallani az éppen nem hallgatott forrásokat. Ezért áttértek az árnyékolt kábelek használatára, ìgy szép kis vaskos kötegek kígyóztak az előlap felé
A '70-es évektők több cég ezen változtatott, és rudazatokkal, acél szalagkábelekkel mozgatták a hátsó bemenetek közelébe telepített kapcsolókat/potmétereket.
A 80-as években kezdődő mikroprocesszoros világban felbukkantak a bemenet választó relék és motoros potméterek, tovább egyszerűsìtve a jelkezelést.
A mai világban már inkább olcsó félvezetős " analóg kapcsolókat" használnak, talán high end világában vannak még vezetékes megoldások a bemenet választásnál.

2. A hangerőszábályzóhoz viszont a valaha látott leghosszabb árnyékolt kábel fut, ami pont az ellenkező megoldású a távolról mozgatott bemenet választóknak
Mi történt itt?
Tervezhették volna a potmétert helyileg hátra, és rudazattal, vagy uram bocsá motoros meghajtással is működtethették volna.
Nem tették, és inkább beépìtettek egy több mint 70cm-es árnyékolt kábel szakaszt a bemenetekig, ami az áthallásban nagy szerepet játszik.
Folyt. köv.
TJ.

[tunerman]

Készítettem fotókat a Stax SRA-14S hátsó bemeneti szekciójáról, valamint a ki/be kapcsolható előerősítő moduljáról.
A következő beírás az integrált fejhallgató erősítő felépítésével, és az annak elemzése során kiderült filozófiáról szól majd.
TJ.

[tunerman]

Fotók a Stax SRA-14S EMC-1 és EMM-1 phono modulokról, valamint a külső tápegységről.
TJ.

[tunerman]

És térjünk a lényegre! Milyen a hangja?

Csak semmi kapkodás , több mint 4 évtizedes szerviz tapasztalatom alapján az ilyen kis sorozatú készülékek nem ritkán "gyerek betegségekben" szenvednek. Ezek esetleges tervezési, technológiai hibàk, amelyek különböző érdekes jelenségeket okoznak.
Ezért majd bejáratás és utána műszaki átvizsgálás/bemérés a következő lépés
TJ.

Magyarul, egyelőre nincs a Top-on?

Gyári állapotban van, minden működik
(De ez nem azt jelenti, hogy gyakorlatilag tökéletes, ezért kell átnézni - ezt írtam korábban.)
TJ.

[MrCollector]

És térjünk a lényegre! Milyen a hangja?

Csak semmi kapkodás , több mint 4 évtizedes szerviz tapasztalatom alapján az ilyen kis sorozatú készülékek nem ritkán "gyerek betegségekben" szenvednek. Ezek esetleges tervezési, technológiai hibàk, amelyek különböző érdekes jelenségeket okoznak.
Ezért majd bejáratás és utána műszaki átvizsgálás/bemérés a következő lépés
TJ.

Magyarul, egyelőre nincs a Top-on?

[tunerman]

És térjünk a lényegre! Milyen a hangja?

Csak semmi kapkodás , több mint 4 évtizedes szerviz tapasztalatom alapján az ilyen kis sorozatú készülékek nem ritkán "gyerek betegségekben" szenvednek. Ezek esetleges tervezési, technológiai hibàk, amelyek különböző érdekes jelenségeket okoznak.
Ezért majd bejáratás és utána műszaki átvizsgálás/bemérés a következő lépés
TJ.

[MrCollector]

És térjünk a lényegre! Milyen a hangja?

[tunerman]

További fotók a Stax-SRA-14S -ről.

[tunerman]

Feltennék néhány fotót a hihetelen szerencsével megvásárolt (1 napra tették fel fix áron eladásra Japánban) Stax SRA-14S elő + fejhallgató erősítőről.

Mivel összesen csak 300 darabot gyártottak belőle kézimunkával (a panelek forrasztása is pákával készült), hihetetlen ritka készülék lett belőle.

Elég koszos volt a gép, valami tengerpart közeli helyen tárolhatták, mert még az aranyozott RCA aljzatokra is rá volt kövülve a dzsuva.
Miután szétszedtem, kitakarìtottam és kontaktspray-el lekezeltem a kapcsolóit - életre kelt a technika
Most éppen járatom...
TJ.

[MrCollector]

Úgy tudom, hogy a 009-es érzékeny rá, hogy mi van előtte. Nyilván ez mindenre igaz, de többen is ezt állították, főleg azokra a véleményekre reagálva, hogy mennyire vékony, magasba húzó, basszus szegény fejes. Ha normálisan (drágán) ki van szolgálva, akkor jobb tud lenni akármelyik dinamikus, planár fejesnél. Legalábbis egyesek szerint.
