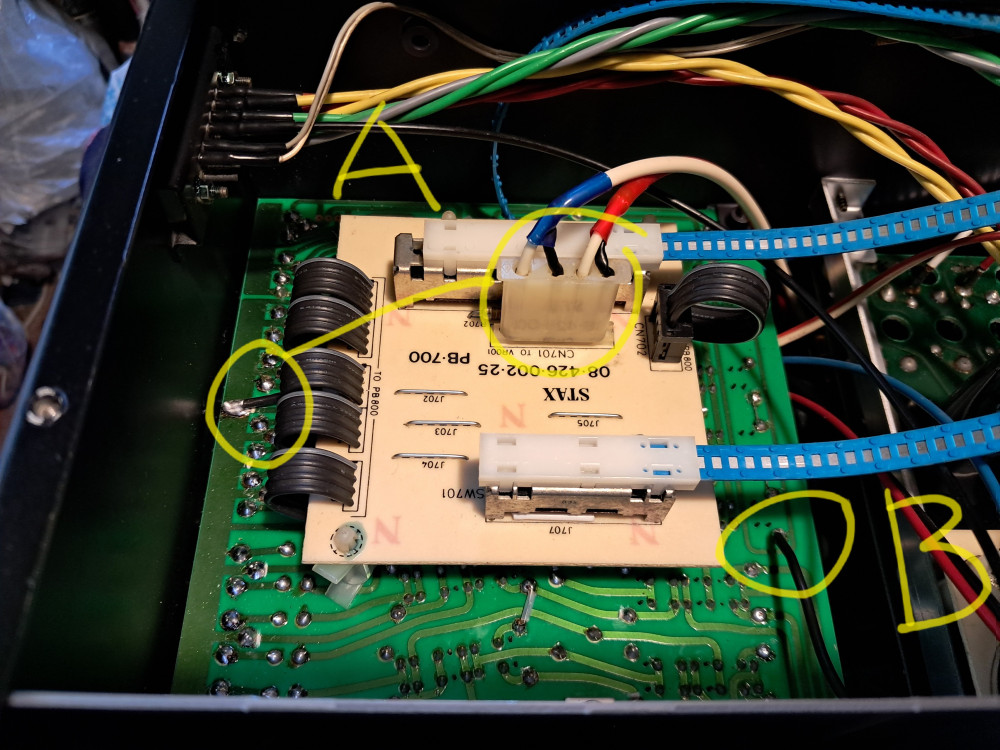

Még beteszem a Stax SRA-14S végső állapotának fotóját a bemeneti csúszó + üzemmód választó kapcsolók fémházát letestelő vezetékről.
(A tervezők a csúszókapcsolók fémházát is felhasználtàk a testelések átvezetéseihez, ami nem éppen egy szinvonalasnak értékelhető megoldás. Így azonos testpotenciál volt elérhető a kapcsolók fémházain, mindenféle áthallás nélkül.)
TJ.

[MrCollector]

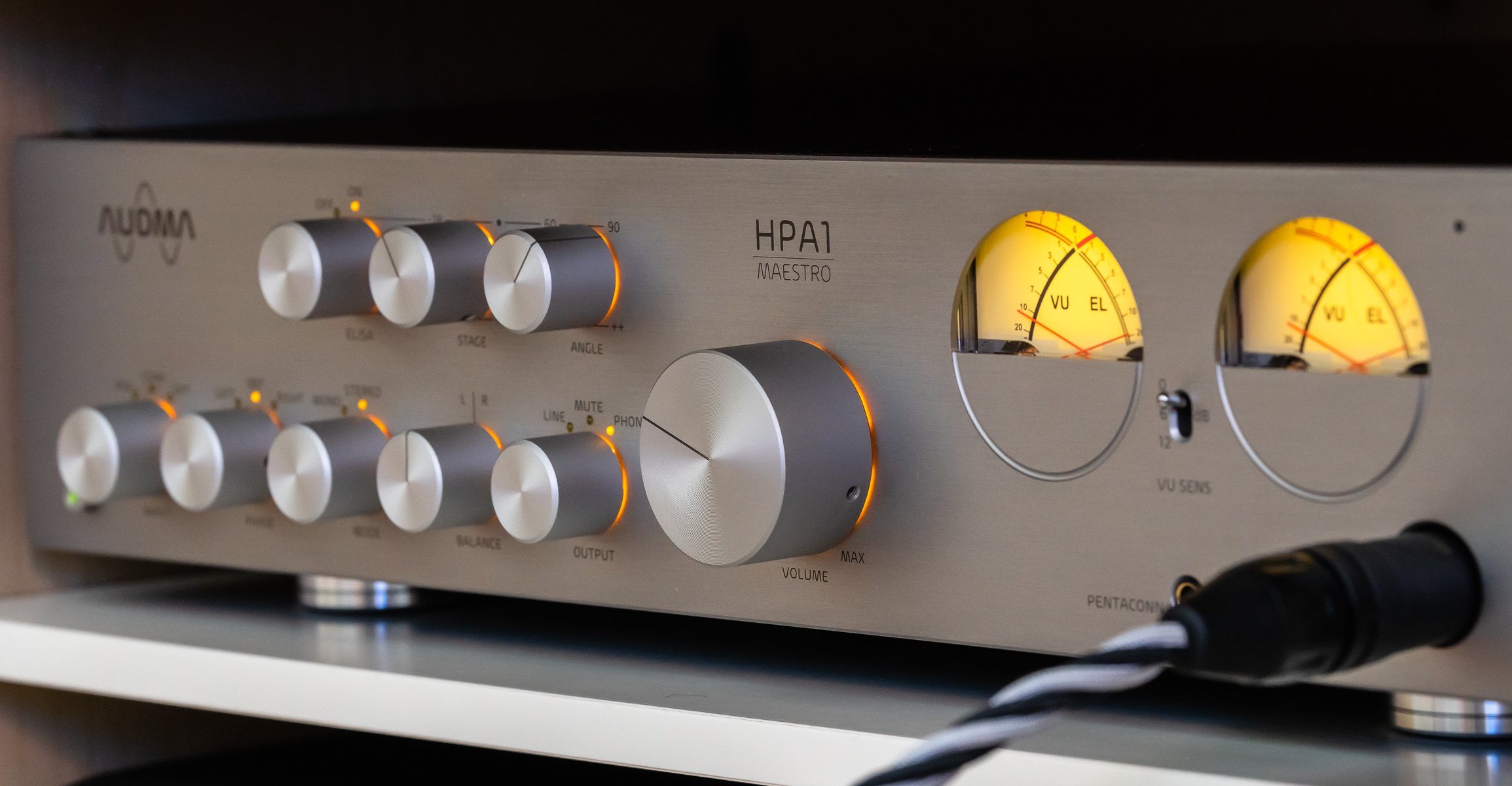

Ha már láthattunk egy régi elektronikát, én mutatok egy teljesen újat.
Nagyon drága, és sajnos ez után nekem nem igazán esik jó mást hallgatni. Az ELISA funkció (hasonló a Crossfeed-hez csak ez jó ) teszi egyedülállóvá.

[tunerman]

Utószó a Stax SRA-14S áthallást feljavító modifikácójához.

Egyetlen mondat az egész: Miért nincs a részletes gyári specifikációban az áthallás (crosstalk) értéke megadva?!
TJ.

[OFF - katt ide ha látni akarod]

https://manuals.plus/stax/sra-14s-integ ... ers-manual

[tunerman]

Harmadik rész - a megoldás.

Az előzőleg betett sematikus rajzon látható, hogy a kiválasztott bemenet jele az árnyékolt kábelen van a hangerő szabályzó felé továbbítva. Viszont az is látható, hogy gyárilag az EMM-1/EMC-1 modulok testvezetéke is maga a jeltovábbító kábel árnyékolása, azon keresztül folyik a test felé a modulok DC/AC testárama
Ez a bemenetek "signal ground" és a modulok "power ground" közösítését jelenti 70cm hosszan, ami a két phono modul esetén hangzás minőség romlást okoz.
Miért is?
Mivel a phono fokozatok kisjelű erősítők, kritikus a testvezetékeik hossza, és azok esetleges közösítése más áramkörök testeléseivel. Azon a közösített szakaszon keletkező bármilyen zavarfeszültség a testelésen keresztül jut be a phono fokozatokba, és okoz problémákat.

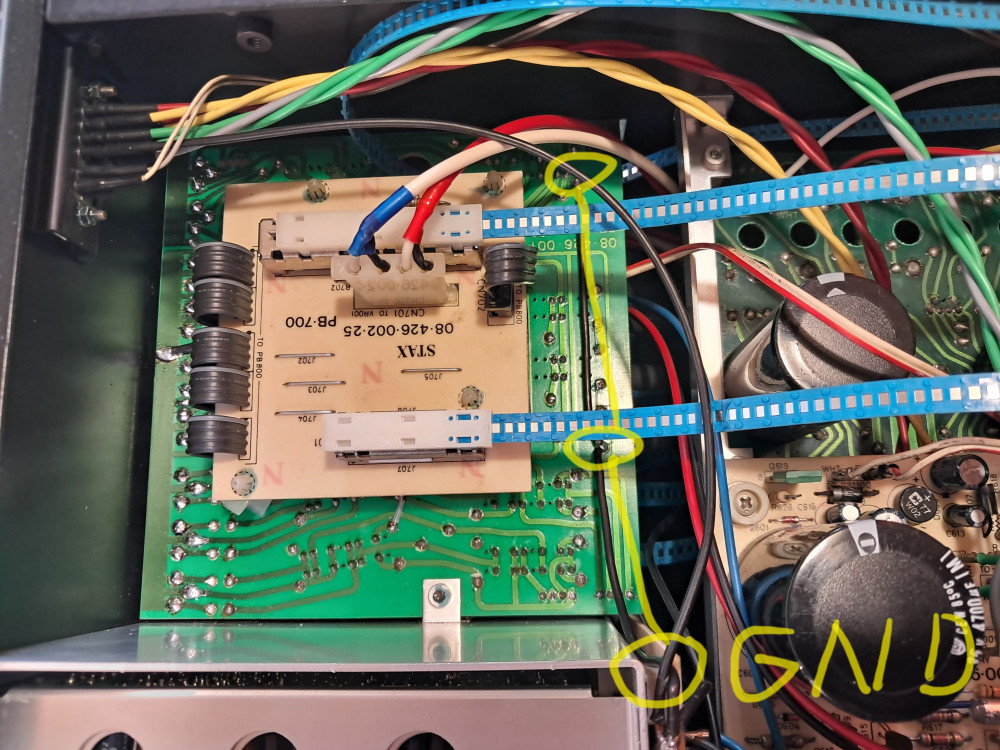

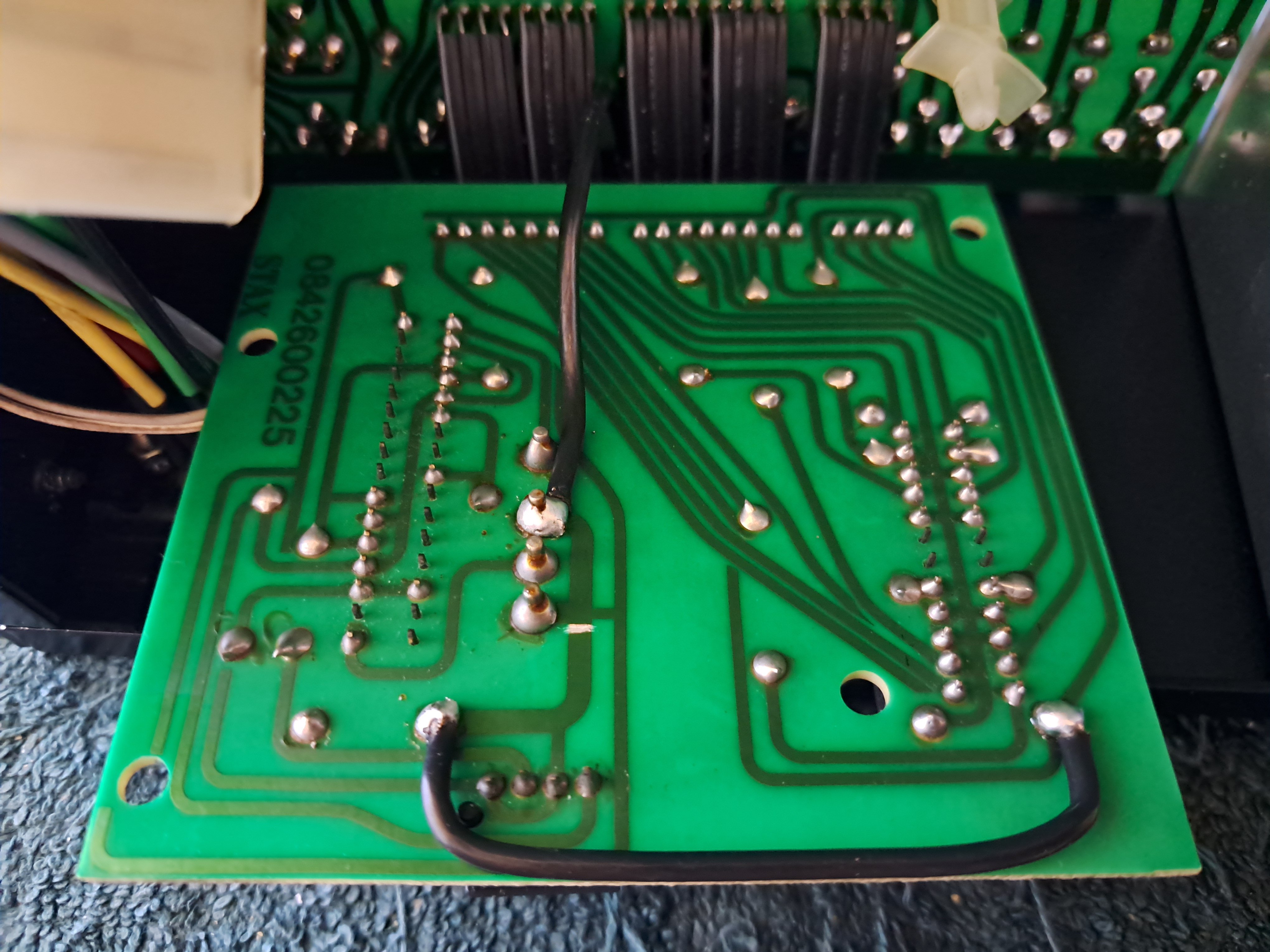

A most betett két fotón látható a "signal ground" bemenetek testelésétől való direkt átkötés az árnyékolt kábelhez (" A " jelőlés), és a csúszó kapcsolók fémházainak + testre kötött bemenetek hálózatának a " power ground" vezetéke ("B" jelőlés). Ez így teljes szeparációt eredményez, az áthallás jelentős csökkentése mellett.
TJ.

[tunerman]

Második rész - a hiba felderítése.

Mint korábban írtam, a hangerő potméter alapállásában is hallani lehetett a nem kiválasztott phono modul kimenetén megjelenő 1kHz-es halk jelet. Ez csak abban az esetben lehetséges, ha a potméter testre csatlakozó végén jel van az erősítő tápegységének testpontja (és a fémházának) a potenciáljához képest.
Miképpen lehetséges ez?

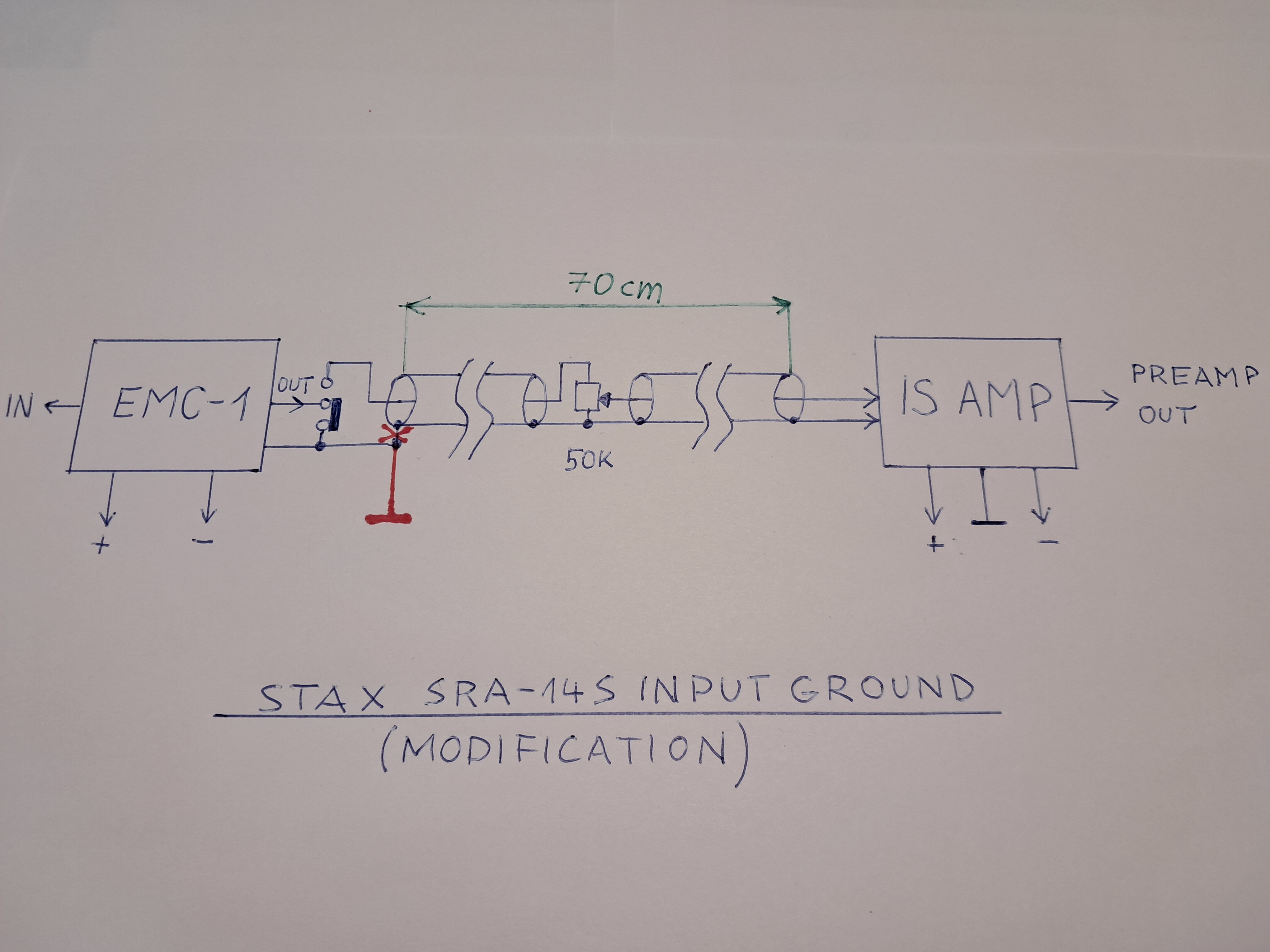

A mellékelt egyszerűsített rajzon látható, hogy a bemeneti testpotenciált a 70cm hosszan odavezetett kábel árnyékolása bíztosítja, na ezen a szakaszon keletkezik az áthallási jel. Mégpedig úgy, hogy a nem kiválasztott bemeneteket a választó kapcsoló nyugalmi helyzetében a testre zárja - a tervező így reménykedett a minél kisebb áthallási értékben.
Nade - ha az EMC-1/EMM-1 modulok 1kHz-es névleges jelét a testre zárjuk, akkor a kimenetükön lévő 220R -en keresztül a kábel teljes hosszán folyik a rövidzárási áram az IS AMP testpontjáig.
(A tervezők saját maguk építették be az áthallást rontó testvezetékezési kábel rendszert.)

Próbaképpen a két modult tartalmazó fiók test betáplási pontját az input panelen levágtam, és egy 5cm-es rövid vezetékkel az erősítő testelési csillagpontjához kötöttem. Láss csodát, az áthallás megszűnt, a fejhallgatóban teljes csend uralkodik (mivel az EMC-1/EMM-1 modulok kimeneti rövidrezárási árama nem a jelvezetésre használ kábel árnyékolásán folyik a test felé.)

[OFF - katt ide ha látni akarod]

Azt a harmadik részben elemzem, hogy a két modul testpotenciálja/áramai az odavezető kábel árnyékolásán + a csatlakozókon keresztül érkezik. Ez a signal ground/power ground fogalmának a tisztázása.)

Folyt. köv.
TJ.

[tunerman]

Azokat a csúszókapcsolókat szétszedted már?

Nem kellett szétszedni őket, mert kontaktspray kezelés után tökéletesen működnek.
TJ.

[MrCollector]

Első rész - a hiba.

A Stax SRA-14S bemérésénél észrevettem egy hibát, mert amikor a PHONO bemenetére 1 kHz-es szinuszjelet adok és átkapcsolok egy másik bemenetre - halkan továbbra is hallani az 1 kHz-et.
További jelenség, hogy ez nem fűgg a potméter állásától (alaphelyzetben is ugyanakkora!), sőt még attól sem ha bármelyik másik bemenetet választom.
Na ez érdekes, ilyet még sohasem tapasztaltam
Átnézve a konstrukciót két nagyon szembetűnő megoldás látni:

1. A bemeneti választó kapcsolók szépen odatervezve az RCA aljzatok közelébe, és azokat az előlapról lapos acélszalagokkal működtetik (jó megoldás a kábelezés helyett)

[OFF - katt ide ha látni akarod]

Technika történeti visszatekintés.
Az elektroncsöves erősítők tervezésének korai szakaszában un. sasszi földelést alkalmaztak, a fémváz adta a testelést, csak a jel és tápvezetékezést alkalmazták.
A '60-as évektől a minőségi készülékeknél már a bemenetről összesodort vezetékpárok hozták a jelet az előlapi választókapcsolóhoz. Viszont a nagyimpedanciás csöves bemenetek okán az áthallás nem volt valami jó értékű - hallkan lehetett hallani az éppen nem hallgatott forrásokat. Ezért áttértek az árnyékolt kábelek használatára, ìgy szép kis vaskos kötegek kígyóztak az előlap felé
A '70-es évektők több cég ezen változtatott, és rudazatokkal, acél szalagkábelekkel mozgatták a hátsó bemenetek közelébe telepített kapcsolókat/potmétereket.
A 80-as években kezdődő mikroprocesszoros világban felbukkantak a bemenet választó relék és motoros potméterek, tovább egyszerűsìtve a jelkezelést.
A mai világban már inkább olcsó félvezetős " analóg kapcsolókat" használnak, talán high end világában vannak még vezetékes megoldások a bemenet választásnál.

2. A hangerőszábályzóhoz viszont a valaha látott leghosszabb árnyékolt kábel fut, ami pont az ellenkező megoldású a távolról mozgatott bemenet választóknak
Mi történt itt?
Tervezhették volna a potmétert helyileg hátra, és rudazattal, vagy uram bocsá motoros meghajtással is működtethették volna.
Nem tették, és inkább beépìtettek egy több mint 70cm-es árnyékolt kábel szakaszt a bemenetekig, ami az áthallásban nagy szerepet játszik.
Folyt. köv.
TJ.

Azokat a csúszókapcsolókat szétszedted már?

[tunerman]

Első rész - a hiba.

A Stax SRA-14S bemérésénél észrevettem egy hibát, mert amikor a PHONO bemenetére 1 kHz-es szinuszjelet adok és átkapcsolok egy másik bemenetre - halkan továbbra is hallani az 1 kHz-et.
További jelenség, hogy ez nem fűgg a potméter állásától (alaphelyzetben is ugyanakkora!), sőt még attól sem ha bármelyik másik bemenetet választom.
Na ez érdekes, ilyet még sohasem tapasztaltam
Átnézve a konstrukciót két nagyon szembetűnő megoldás látni:

1. A bemeneti választó kapcsolók szépen odatervezve az RCA aljzatok közelébe, és azokat az előlapról lapos acélszalagokkal működtetik (jó megoldás a kábelezés helyett)

[OFF - katt ide ha látni akarod]

Technika történeti visszatekintés.
Az elektroncsöves erősítők tervezésének korai szakaszában un. sasszi földelést alkalmaztak, a fémváz adta a testelést, csak a jel és tápvezetékezést alkalmazták.
A '60-as évektől a minőségi készülékeknél már a bemenetről összesodort vezetékpárok hozták a jelet az előlapi választókapcsolóhoz. Viszont a nagyimpedanciás csöves bemenetek okán az áthallás nem volt valami jó értékű - hallkan lehetett hallani az éppen nem hallgatott forrásokat. Ezért áttértek az árnyékolt kábelek használatára, ìgy szép kis vaskos kötegek kígyóztak az előlap felé
A '70-es évektők több cég ezen változtatott, és rudazatokkal, acél szalagkábelekkel mozgatták a hátsó bemenetek közelébe telepített kapcsolókat/potmétereket.
A 80-as években kezdődő mikroprocesszoros világban felbukkantak a bemenet választó relék és motoros potméterek, tovább egyszerűsìtve a jelkezelést.
A mai világban már inkább olcsó félvezetős " analóg kapcsolókat" használnak, talán high end világában vannak még vezetékes megoldások a bemenet választásnál.

2. A hangerőszábályzóhoz viszont a valaha látott leghosszabb árnyékolt kábel fut, ami pont az ellenkező megoldású a távolról mozgatott bemenet választóknak
Mi történt itt?
Tervezhették volna a potmétert helyileg hátra, és rudazattal, vagy uram bocsá motoros meghajtással is működtethették volna.
Nem tették, és inkább beépìtettek egy több mint 70cm-es árnyékolt kábel szakaszt a bemenetekig, ami az áthallásban nagy szerepet játszik.
Folyt. köv.
TJ.

[tunerman]

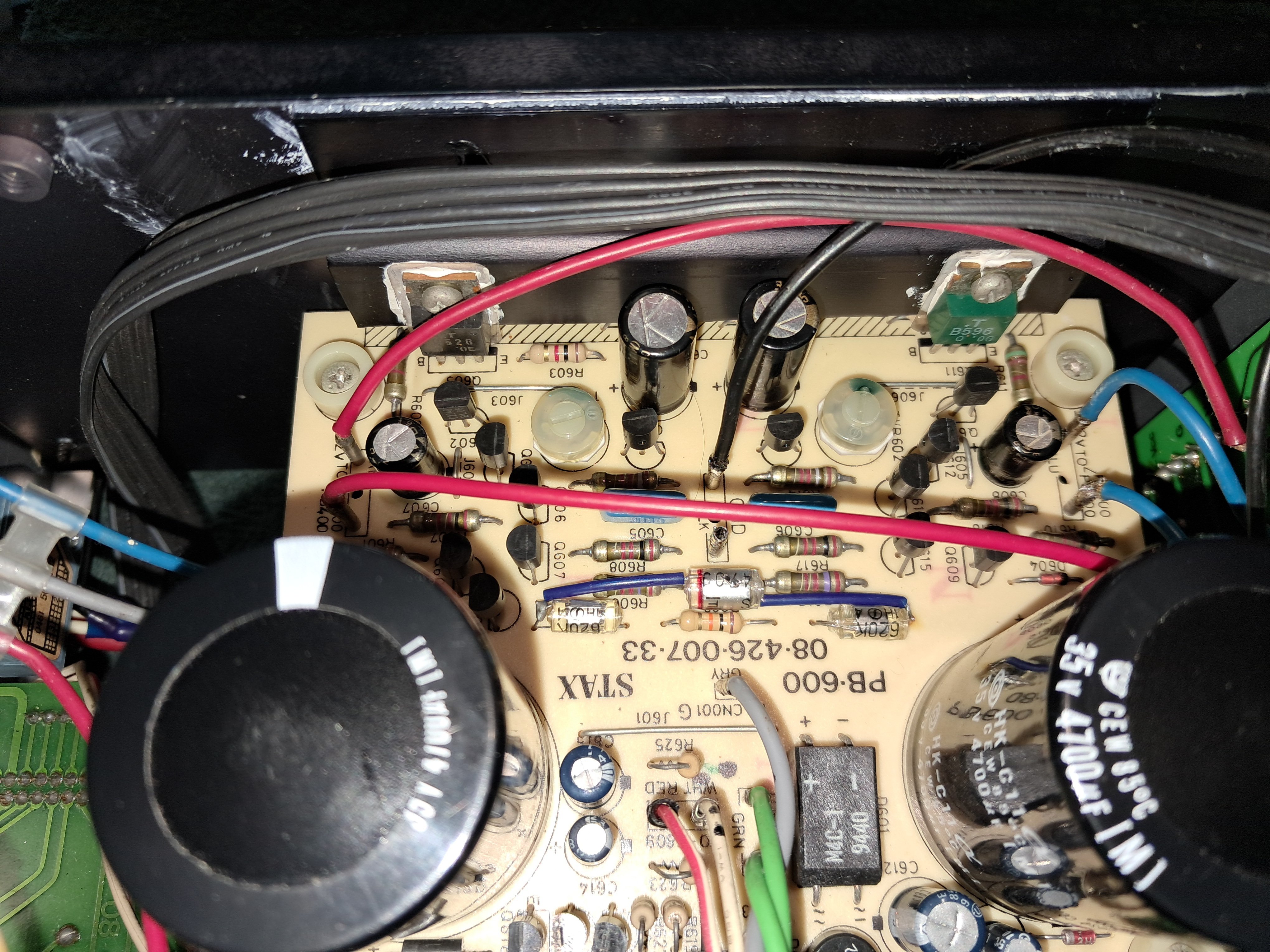

Készítettem fotókat a Stax SRA-14S hátsó bemeneti szekciójáról, valamint a ki/be kapcsolható előerősítő moduljáról.
A következő beírás az integrált fejhallgató erősítő felépítésével, és az annak elemzése során kiderült filozófiáról szól majd.
TJ.

[tunerman]

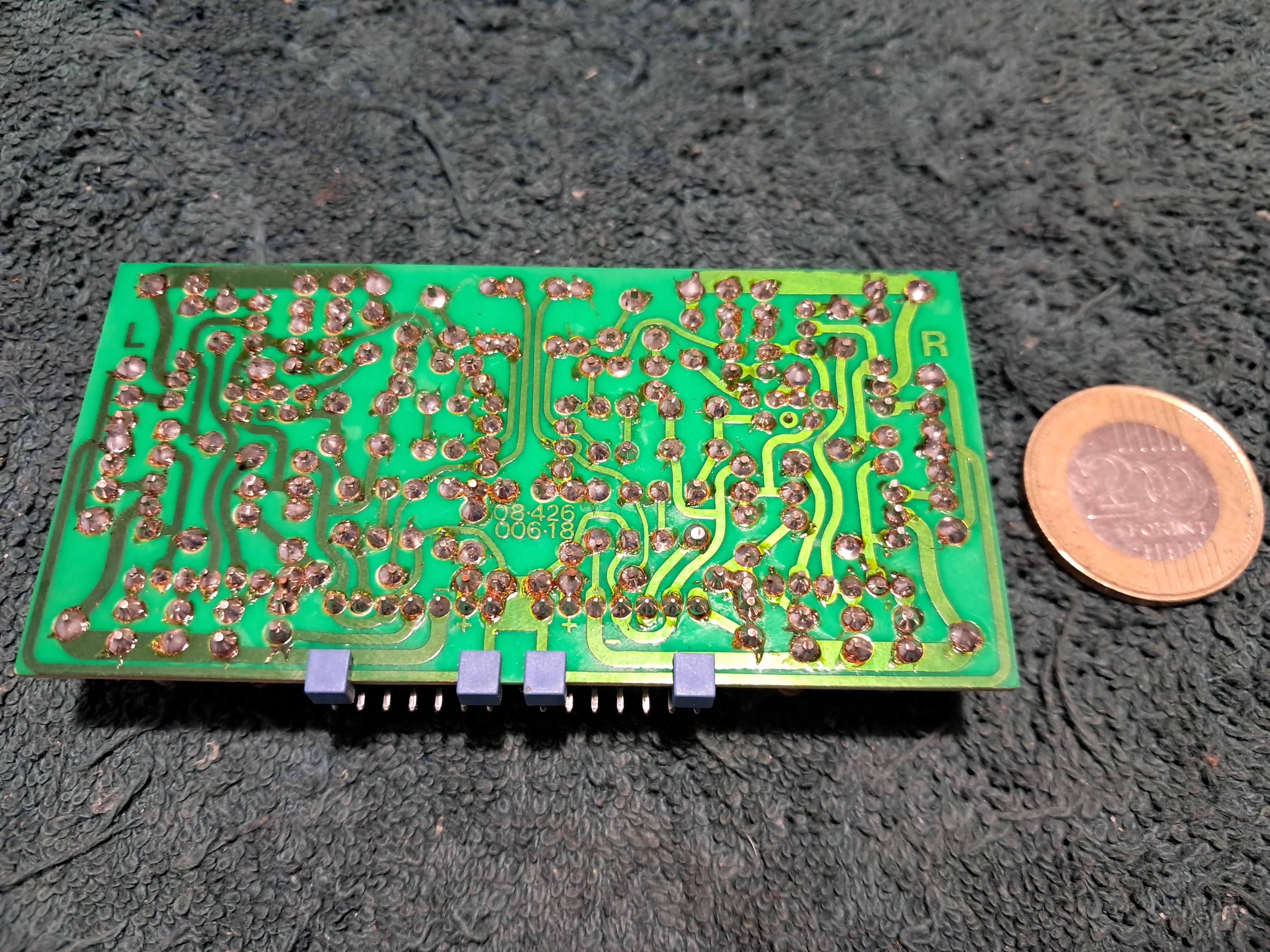

Fotók a Stax SRA-14S EMC-1 és EMM-1 phono modulokról, valamint a külső tápegységről.
TJ.

[tunerman]

És térjünk a lényegre! Milyen a hangja?

Csak semmi kapkodás , több mint 4 évtizedes szerviz tapasztalatom alapján az ilyen kis sorozatú készülékek nem ritkán "gyerek betegségekben" szenvednek. Ezek esetleges tervezési, technológiai hibàk, amelyek különböző érdekes jelenségeket okoznak.
Ezért majd bejáratás és utána műszaki átvizsgálás/bemérés a következő lépés
TJ.

Magyarul, egyelőre nincs a Top-on?

Gyári állapotban van, minden működik
(De ez nem azt jelenti, hogy gyakorlatilag tökéletes, ezért kell átnézni - ezt írtam korábban.)
TJ.

[MrCollector]

És térjünk a lényegre! Milyen a hangja?

Csak semmi kapkodás , több mint 4 évtizedes szerviz tapasztalatom alapján az ilyen kis sorozatú készülékek nem ritkán "gyerek betegségekben" szenvednek. Ezek esetleges tervezési, technológiai hibàk, amelyek különböző érdekes jelenségeket okoznak.
Ezért majd bejáratás és utána műszaki átvizsgálás/bemérés a következő lépés
TJ.

Magyarul, egyelőre nincs a Top-on?

[tunerman]

És térjünk a lényegre! Milyen a hangja?

Csak semmi kapkodás , több mint 4 évtizedes szerviz tapasztalatom alapján az ilyen kis sorozatú készülékek nem ritkán "gyerek betegségekben" szenvednek. Ezek esetleges tervezési, technológiai hibàk, amelyek különböző érdekes jelenségeket okoznak.
Ezért majd bejáratás és utána műszaki átvizsgálás/bemérés a következő lépés
TJ.

[MrCollector]

És térjünk a lényegre! Milyen a hangja?

[tunerman]

További fotók a Stax-SRA-14S -ről.

[tunerman]

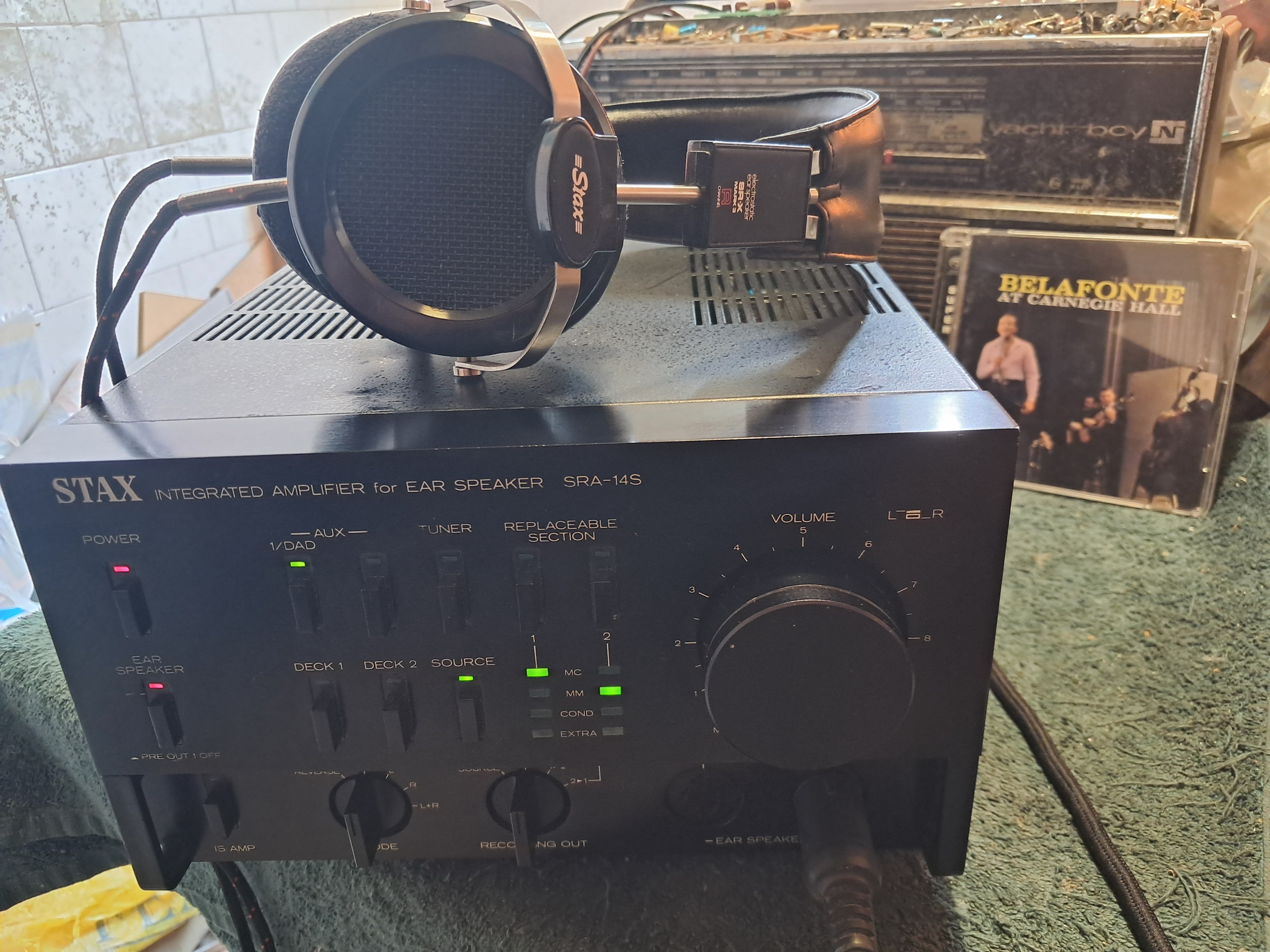

Feltennék néhány fotót a hihetelen szerencsével megvásárolt (1 napra tették fel fix áron eladásra Japánban) Stax SRA-14S elő + fejhallgató erősítőről.

Mivel összesen csak 300 darabot gyártottak belőle kézimunkával (a panelek forrasztása is pákával készült), hihetetlen ritka készülék lett belőle.

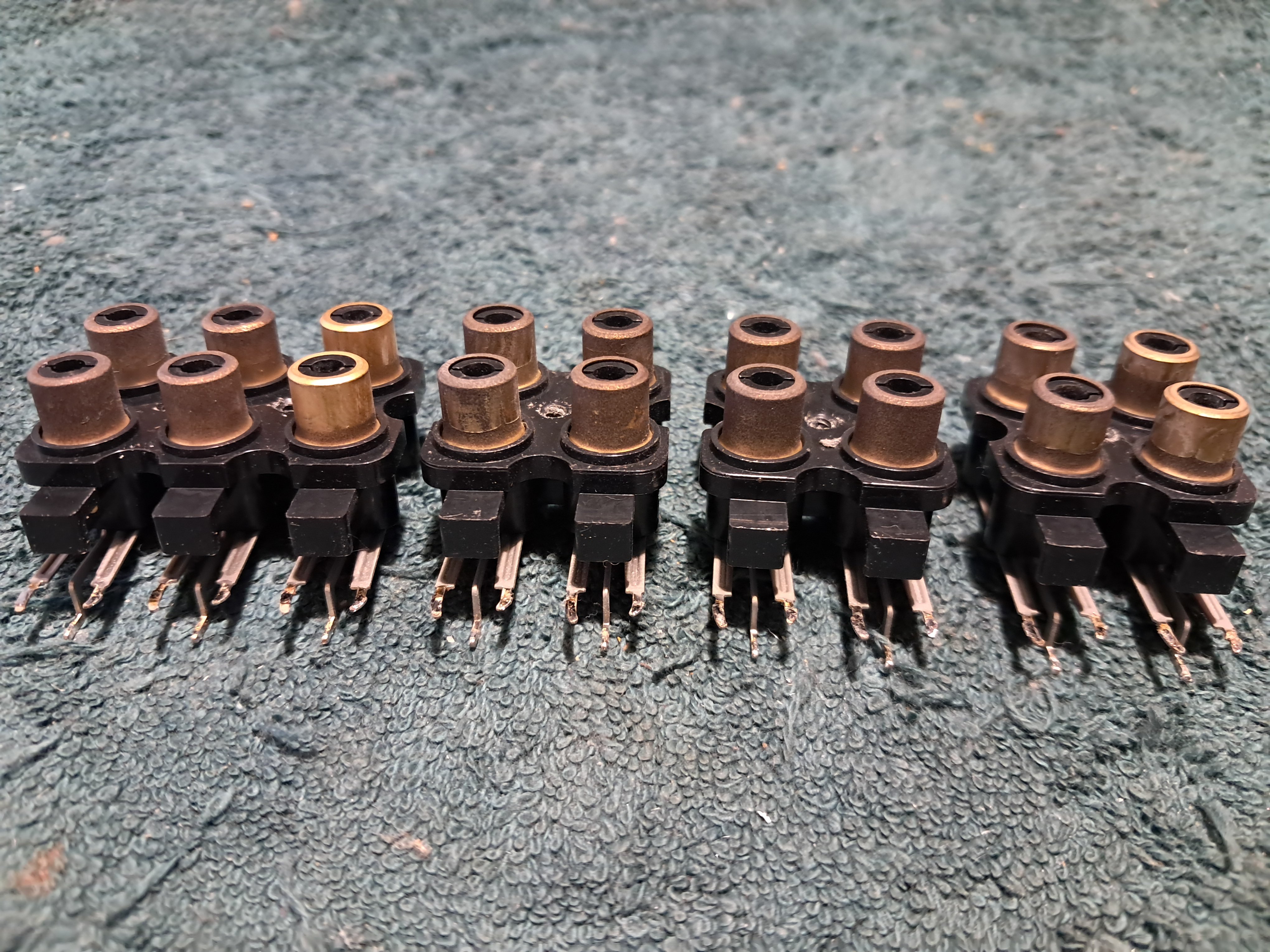

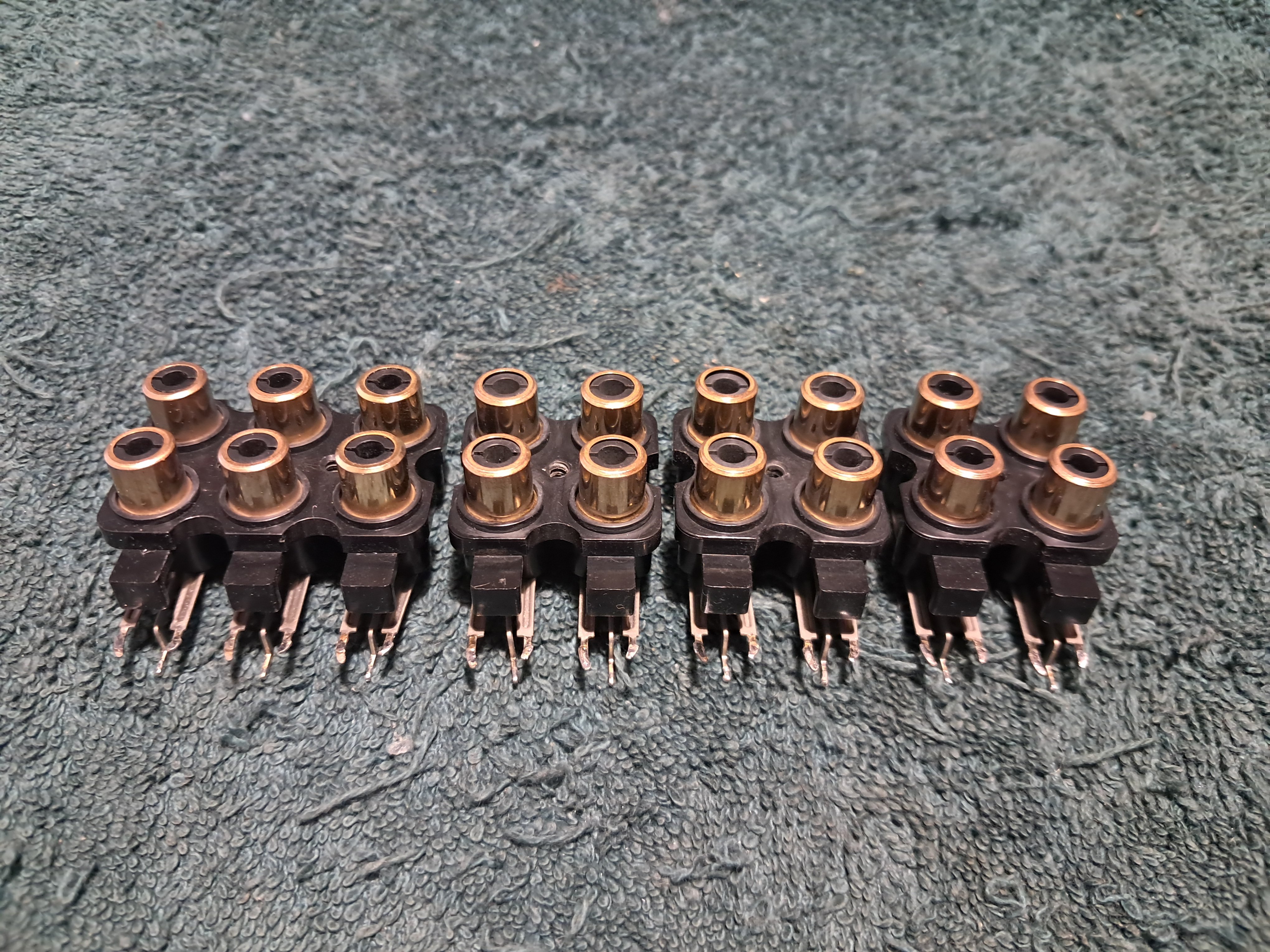

Elég koszos volt a gép, valami tengerpart közeli helyen tárolhatták, mert még az aranyozott RCA aljzatokra is rá volt kövülve a dzsuva.
Miután szétszedtem, kitakarìtottam és kontaktspray-el lekezeltem a kapcsolóit - életre kelt a technika
Most éppen járatom...
TJ.

[MrCollector]

Úgy tudom, hogy a 009-es érzékeny rá, hogy mi van előtte. Nyilván ez mindenre igaz, de többen is ezt állították, főleg azokra a véleményekre reagálva, hogy mennyire vékony, magasba húzó, basszus szegény fejes. Ha normálisan (drágán) ki van szolgálva, akkor jobb tud lenni akármelyik dinamikus, planár fejesnél. Legalábbis egyesek szerint.

Ha tippelnem kéne, akkor szerintem Erzetich nagyobbik fejesére gondoltál. Érdekes, mert arról is szinte csak jót olvastam, mikor megjelent, azóta persze sok minden változott, van aki a hirtelen fellelkesedés után el is adta és vissza tért valamelyik másik csúcs fejeshez (Abyss AB1266 Phi TC, Hifiman Susvara, Meze Elite, ...). Persze ezek mind magasabb árkategóriában vannak, de anno több teszt és magán vélemény szerint az Erzetich Charybdis az új óriásölő.

Ami engem illet, volt már egy pár dinamikus, planár, hibrid fejesem, ezeknek ismerem nagyjából a jó és rossz tulajdonságait. Elektrosztatikus fejhallgatóm még nem volt, kíváncsi lennék rá, hogy tényleg annyira természetes, áramló hangú-e, mint amilyennek mondják.

Nyilván mindegyik érzékeny az elektronikákra, kábelekre, és minél feljebb megyünk ez annál inkább igaz.
Én a gyári csöves erősítőjével hallottam, nekem ez a mérvadó. Nem tudom miben lehet rosszabb, mint a más gyártóké. Vagy éppen a fejhallgató hiányosságait tudják kompenzálni. Bár számomra érthetetlen, hogy ezt pont a gyárilag hozzá készült ne tudná (bár erre a fejhallgató kábelek a legékesebb példák).
Itt a mérési görbéje annak ami nálam járt (MiniDSP EARS):

Ez pedig a HE1000SE-é:

De soha ne ítéljünk kizárólag ezen görbék alapján! Eléggé félre tudnak vinni esetenként.

Igen az. Nem tudom hány embert ismersz aki eladta, én egyet sem. Viszont már láttam jó pár eladó Focal Utopia-t, Meze Empyrean-t, Hifiman Susvara-t ezen a fórumon is. Mindenki mást keres, más az ízlés, a hallás. Nálam az Abyss kivételével mindegyik járt, nem cserélném le egyikre sem.

Szerintem a magas tartomány az ami a legtöbb embert megfogja. Viszont a 009 tere nekem kifejezetten szűknek tűnt ahhoz képest amihez szokva vagyok. De a puding próbája az evés.

[wittao]

Ebben a kategoriaban 007Mkii - 009 - 009S fejesek kozott keresgelnek. A szogletes fejparna-kialakitas miatt inadom az L700mkii-est is.

A STAX fejes erositoit annyira nem szeretem, emiatt is gyartottunk egy olyan fejes erositot, ami STAX-kompatibilis es dinamikust is meg tud hajtani. BlueHawaii szenzacios, a csucsnak most a Viva STX-et tartjak nemzetkozi berkekben.

[KopaszKutya]

Gondolom vannak itt páran, akik képben vannak a Stax világában.

Melyik az a Stax fejes és erősítő, amivel már érdemes számolni?

Hifiman HE1000 V2 mellé lenne, tehát nem belépő szinten keresgélnék. Sosem hallottam még egy Stax rendszert sem, tehát nem biztos, hogy az X9000-el kezdeném a sort. :)

Van itt fent egy Stax Omega SR-007 MkI és Stax SRM D-50 szett. Ez már talán nem a belépő szint, de hasonló áron már kapni SR-009-es fejest is (erősítő nélkül).

Egy barátomnak van 009-es a gyári erősítővel. Itt volt nálam 1-2 hétig. Hallgattam ,de én a sajátomat (planár, de nem írom le mert lehet önreklám lenne) nem cserélném el rá. Nem volt rossz, de nem is kápráztatott el.

Úgy tudom, hogy a 009-es érzékeny rá, hogy mi van előtte. Nyilván ez mindenre igaz, de többen is ezt állították, főleg azokra a véleményekre reagálva, hogy mennyire vékony, magasba húzó, basszus szegény fejes. Ha normálisan (drágán) ki van szolgálva, akkor jobb tud lenni akármelyik dinamikus, planár fejesnél. Legalábbis egyesek szerint.

Ha tippelnem kéne, akkor szerintem Erzetich nagyobbik fejesére gondoltál. Érdekes, mert arról is szinte csak jót olvastam, mikor megjelent, azóta persze sok minden változott, van aki a hirtelen fellelkesedés után el is adta és vissza tért valamelyik másik csúcs fejeshez (Abyss AB1266 Phi TC, Hifiman Susvara, Meze Elite, ...). Persze ezek mind magasabb árkategóriában vannak, de anno több teszt és magán vélemény szerint az Erzetich Charybdis az új óriásölő.

Ami engem illet, volt már egy pár dinamikus, planár, hibrid fejesem, ezeknek ismerem nagyjából a jó és rossz tulajdonságait. Elektrosztatikus fejhallgatóm még nem volt, kíváncsi lennék rá, hogy tényleg annyira természetes, áramló hangú-e, mint amilyennek mondják.

[MrCollector]

Gondolom vannak itt páran, akik képben vannak a Stax világában.

Melyik az a Stax fejes és erősítő, amivel már érdemes számolni?

Hifiman HE1000 V2 mellé lenne, tehát nem belépő szinten keresgélnék. Sosem hallottam még egy Stax rendszert sem, tehát nem biztos, hogy az X9000-el kezdeném a sort. :)

Van itt fent egy Stax Omega SR-007 MkI és Stax SRM D-50 szett. Ez már talán nem a belépő szint, de hasonló áron már kapni SR-009-es fejest is (erősítő nélkül).

Egy barátomnak van 009-es a gyári erősítővel. Itt volt nálam 1-2 hétig. Hallgattam ,de én a sajátomat (planár, de nem írom le mert lehet önreklám lenne) nem cserélném el rá. Nem volt rossz, de nem is kápráztatott el.

[KopaszKutya]

Gondolom vannak itt páran, akik képben vannak a Stax világában.

Melyik az a Stax fejes és erősítő, amivel már érdemes számolni?

Hifiman HE1000 V2 mellé lenne, tehát nem belépő szinten keresgélnék. Sosem hallottam még egy Stax rendszert sem, tehát nem biztos, hogy az X9000-el kezdeném a sort. :)

Van itt fent egy Stax Omega SR-007 MkI és Stax SRM D-50 szett. Ez már talán nem a belépő szint, de hasonló áron már kapni SR-009-es fejest is (erősítő nélkül).

[vlaca]

Sziasztok!

Szeretnék tanácsot kérni, hogyan lehet a képen szereplő Deconi fülpárnát, AKG K340-re felfeszegetni?
Úgy általánosságban, van valami trükkös eljárás amivel megoldható a nagyon szoros, peremes fülpárnák felrakása?

[paramania]

Nagyon köszönöm, fontos infó szerintem többeknek is, hogy van hol demózni a Meze-t.

Audiocentrum
https://audiocentrum.hu/MEZE-Empyrean-I ... ato-fekete
Pár napja ott meghallgattam, jó fejes.

[furminc]

Audiocentrum
https://audiocentrum.hu/MEZE-Empyrean-I ... ato-fekete
Pár napja ott meghallgattam, jó fejes.

[paramania]

Sziasztok!

Tudja valaki hogy Meze Empyrean II-t
hol, melyik kereskedőnel lehetne megfulelni?
