Audio Note

[tunerman]

Befejezve a nagy mű, nagyjából egyformára sikeredett a két váltó, azzal viszont meg kellett küzdeni, hogy a Jantzen WAX tekercsek kivezetési poziciója teljesen véletlenszerű helyen van Gondolom ahol tekercselés közben megvolt a pontos induktivitás érték, ott mindjárt el is készítették a rézszalagos kivezetést.
Most már mehet az ezüsttekercses AN hangszórók elé, bejáratás ON.
TJ.

A csavaros rögzítés miatt néhány századot, esetleg tizedet is elmászhat a tekercsek értéke. De lehet, hogy ennek nincs nagy jelentősége. A kivezetésüket miért tekerted rá a kondikra? Illetve nincsen túl közel egymáshoz a két induktivitás? Ezt így fotón nehéz felmérni.

A rétegelt falap az AN E dobozának a belső, hátsó falára lesz csavarozva, mivel a 4 db hangszórócsatlakozó ezen a lapon van. Az eredeti kit alkatrészek is a falapon voltak elhelyezve, nincsenek itt ezért nagy átrendezésre lehetőségek.
Mivel a WAX tekercsek lényegesen nagyobbak és nehezebbek, ezeket csak csavaros rögzítéssel lehet feltenni, és elfordulás ellen pedig szilikonragasztóval biztosítani. A tekercsek rézszalagjai praktikus okokból vannak oldalra kivezetve, mert így lehetett csavaros rőgzítéssel mechanikusan jól megfogni őket. Valamint így az elmenő kábeleket ezekhez a fix pontokhoz lehetett forrasztani, vagy később majd könnyen kicserélni másikra.
Eleve csak mechanikailag jó stabil szerelést szabad alkalmazni a hangdoboz belsejében, mert a lengedező, a levegőben összegányolt dolgok nem igazán adhatnak a végén jó hangzást.
TJ.

[wasiliy888]

Befejezve a nagy mű, nagyjából egyformára sikeredett a két váltó, azzal viszont meg kellett küzdeni, hogy a Jantzen WAX tekercsek kivezetési poziciója teljesen véletlenszerű helyen van Gondolom ahol tekercselés közben megvolt a pontos induktivitás érték, ott mindjárt el is készítették a rézszalagos kivezetést.
Most már mehet az ezüsttekercses AN hangszórók elé, bejáratás ON.
TJ.

A csavaros rögzítés miatt néhány századot, esetleg tizedet is elmászhat a tekercsek értéke. De lehet, hogy ennek nincs nagy jelentősége. A kivezetésüket miért tekerted rá a kondikra? Illetve nincsen túl közel egymáshoz a két induktivitás? Ezt így fotón nehéz felmérni.

[Tulku1]

Amit még a hangszórók beillesztésével kapcsolatban AN E szagértők megjegyeztek, nagyon vigyázni kell a bluetac rögzítésével és a csavarok meghúzásával...nálam a fekete UHU patafix vált be, mert nem olyan puha mint a világos társa...

Állítólag markáns hangkép változást okoz a nem megfelelő rögzítés....de nem vagyok szagértő...

Zizi8003, ne szedd ki a hangszórókat (jól teszed) mert csinálhatod a bluetac "beragasztást" újra...

[pepperpower]

1. Szerintem kell oda az az ellenallas meg az alap magashoz is, az ezusthoz pedig 3R legalabb. Persze hoz a konyhara az ellenallas elhagyasa, tobb lesz a reszlet, tobb a magas, de kicsit felboritja a magas-kozep aranyait. Fulre es merve is.

2. Auricap kondik szerintem nagyon jok. Ide is. 3-4 utas doboznal csak a magasra lehet nem idealis, de itt 2 utas doboznal mindkettore fasza nagyon. A harombol ketto eddig is az volt benne.

Udv

[tunerman]

Befejezve a nagy mű, nagyjából egyformára sikeredett a két váltó, azzal viszont meg kellett küzdeni, hogy a Jantzen WAX tekercsek kivezetési poziciója teljesen véletlenszerű helyen van Gondolom ahol tekercselés közben megvolt a pontos induktivitás érték, ott mindjárt el is készítették a rézszalagos kivezetést.
Most már mehet az ezüsttekercses AN hangszórók elé, bejáratás ON.
TJ.

[Tulku1]

Kíváncsi vagyok milyen lesz a végeredmény. Én anno egy régesrégi Metz dobozkámba raktam ilyen Auricap kondikat a gyári németek helyére. Vicces volt, az eredeti német kondi kb. tizedakkora volt és a nagy ovál szélessávú mellé bekötött kis papírmagas előtt volt benne mint hangváltó... Sajnos ezzel a húzással el is tűnt belőle a "magic". Aztán járattam-járattam lelkesen heteken keresztül, de nem éledt fel. Vissza kellett bele raknom a régieket, majd egy pár piros Jantzennel később egész jó lett.
Viszont ha ide beválna, néztem az alkatrészárakat, el is kezdenék gyűjtögetni... :-) Mondjuk az enyémben semmi ezüst tekercs nincs, de ahogy nézem ez a hangváltó is a gyári kapcsolás alapján épül, szóval ha jó nekem is jó lenne a magam szintjén.
@Tulku: esetleg nincs képed a mostani hangváltómról? Tőled van a doboz és tök macera kifeszegetni belőle a hangszórókat.
Amúgy eddig ez talán legéletvidámabb Note doboz amit hallottam. :-)

Hááát....megnézem valami régebbi adathalamzban....rég volt
Amit el tudok mondani, hogy belső kábelek Kondo SPC réz, kondik k40y-9 a tekercsek Gyuri bá tanácsára maradtak az eredetiek és a kezdeti nagy állítható ellenállat ki lett szedve....na ettől jött meg nálam a hangja (persze lehet placebo....ugye).
SE erősítővel nem tetszett, de PP-vel nagyon helyén volt a megszólalás (AI 800)

[zizi8003]

Kíváncsi vagyok milyen lesz a végeredmény. Én anno egy régesrégi Metz dobozkámba raktam ilyen Auricap kondikat a gyári németek helyére. Vicces volt, az eredeti német kondi kb. tizedakkora volt és a nagy ovál szélessávú mellé bekötött kis papírmagas előtt volt benne mint hangváltó... Sajnos ezzel a húzással el is tűnt belőle a "magic". Aztán járattam-járattam lelkesen heteken keresztül, de nem éledt fel. Vissza kellett bele raknom a régieket, majd egy pár piros Jantzennel később egész jó lett.
Viszont ha ide beválna, néztem az alkatrészárakat, el is kezdenék gyűjtögetni... :-) Mondjuk az enyémben semmi ezüst tekercs nincs, de ahogy nézem ez a hangváltó is a gyári kapcsolás alapján épül, szóval ha jó nekem is jó lenne a magam szintjén.
@Tulku: esetleg nincs képed a mostani hangváltómról? Tőled van a doboz és tök macera kifeszegetni belőle a hangszórókat.
Amúgy eddig ez talán legéletvidámabb Note doboz amit hallottam. :-)

[tunerman]

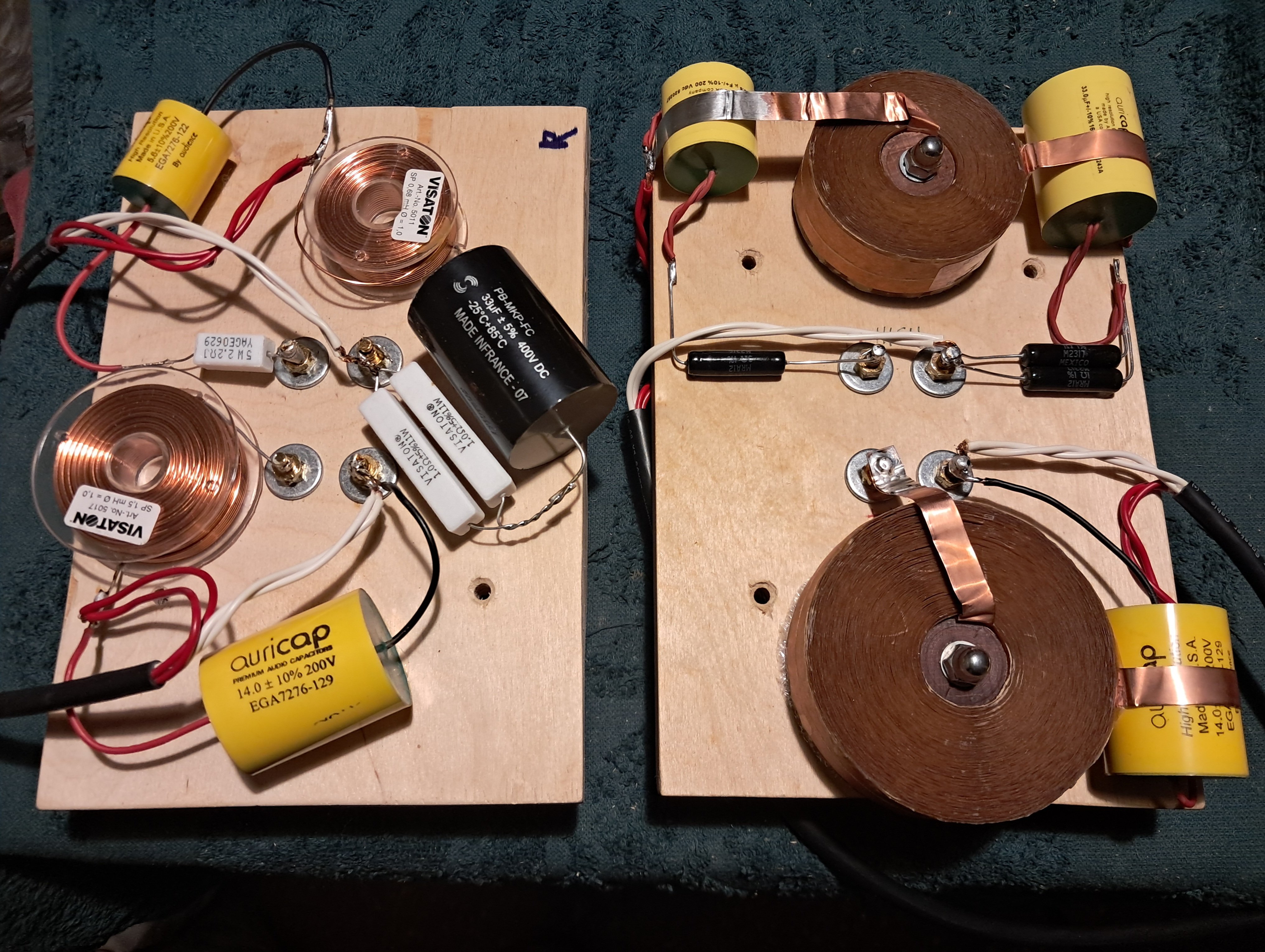

Elkészült a bal oldali Audio Note E kit crossover általam modifikált verziója, mellé tettem egy fotózásra a korábban barkácsolt jobb oldali kit panelt
TJ.

[Tctronic]

R1=5,0 Ohm mit Variablem Abgriff

an53dj (1).jpg (182.61 KiB) Megtekintve 2368 alkalommal

http://www.troelsgravesen.dk/HES.htm

[Tulku1]

Nem akarnám itt a beírogató "szagértőket" sokkolni, de ha jók az információim, akkor ez a modifikált Audio Note E kit crossover egy ezüsttekercses mély és magassugárzó elé lenne majd bekötve Tehát, hogy esetlegesen ki mit mondott az eddigi általános! tapasztalatok alapján - az itt nem játszik.
Persze én sem vagyok ezekben az AN E higend szférákban nagyon jártas, csak a magam szerény tudásával igyekszem felnőni az elvállalt feladathoz
TJ.

Szorri...az ezüst tekercses, alnico mágneses E sugárzóknak bugyuta tapasztalatom szerint külső hangváltója van, onnan mennek az AN VZ kábelek...persze írtad, hogy modifikáció...

Gondolom ott más soros ellenállatot rakott az AN...mert a "sima" E-nél állítható huzal volt...azzal lőtték be a két Tonegen közötti különbséget...

[tunerman]

Nem akarnám itt a beírogató "szagértőket" sokkolni, de ha jók az információim, akkor ez a modifikált Audio Note E kit crossover egy ezüsttekercses mély és magassugárzó elé lenne majd bekötve Tehát, hogy esetlegesen ki mit mondott az eddigi általános! tapasztalatok alapján - az itt nem játszik.
Persze én sem vagyok ezekben az AN E higend szférákban nagyon jártas, csak a magam szerény tudásával igyekszem felnőni az elvállalt feladathoz
TJ.

[Tulku1]

Feltenném az Audio Note E kit hangfalhoz tervezett modifikált DIY crossover elrendezési fotóját, célom a cég által kihozott váltó hangzásminőségét meghaladni
TJ.

Annak idején V. A. GYuri bá kissé kuncogva megjegyezte telefonon, hogy az se baj ha a soros ellenállást eltávolítom, legalább lesz benne egy kis magas hang is

Úgy tettem....nálam jobb lett...persze egyénfüggő...

[tunerman]

Feltenném az Audio Note E kit hangfalhoz tervezett modifikált DIY crossover elrendezési fotóját, célom a cég által kihozott váltó hangzásminőségét meghaladni
TJ.

[pepperpower]

Ezen nem lesz nehez javitani...

[tunerman]

Feltennék egy AN E kit megbuherált vátójáról fotót, a kitűzőtt feladat csak a szokásos - legyen jobb mint eddig volt.
TJ.

[Tulku1]

Üdvözletem!

AN E/D váltóban kicseréltem a bipoláris elko kondikat polipropilén (Jantzen superior Z cap és Miflex) kondikra.
Gyuri bá is ezt tanácsolta, a magasak 0,2 uF-al a mélyek több mint 1 UF-al másztak el.

Ugyanakkor olvatam azt is, hogy bipolár elkot nem biztos, hogy jó döntés polipropilánre cserélni (különösen AN hangfalak esetén) mert beleszólhat a hangképbe.

Ezen kívül AN D alap belső vezetékelés volt benne, aminek melegerét Kondo KSP rézre cseréltem....esetleg ez is vétek?
Bár külföldi nagy fanatikusok sem ódzkodnak a belső kábelezés cseréjétől.

Ha a visszajelzések alapján bipoláris elkok kellenek, akkor Sonopartnál Jantzen és Mundorf elkokra visszacserélem a kondikat (eredetieket nem tenném vissza az értékek elmászása miatt)

Köszönöm a válaszokat!

[Ottokár]

Kösz, megoldódott. Kit volt, ami kínai utánzatot jelent. Semmi köze az AN céghez.

[std74769]

Sziasztok! Ha AN-E hangfalon nincs rajta a pontos típus és a gyártási szám, akkor az kit?

Szia!

Írj Peternek, ő megmondja. Vagy vidd el az osztrák gyárba magad, miután egyeztettél Peterrel.

[zizi8003]

Sziasztok!

Érdeklődnék valamelyikőtök hajtott e már AZ 3-at félvezetős erősítővel,és ha igen,érdemes e egyáltalán próbát tenni vele?!

Köszönöm szépen!

Nekem egészen korai 4 csavaros AZ-3asom volt. Az nagyságrendekkel tolerásabb volt a körítésre mint a későbbi J-dobozom. Használtam ECL86, EL84, 300B csövekkel és mindegyiket szerette. Többféle tranyóssal a Vintage vonalról szintén nagyon is jól elvolt. Ami meglepett az egy 2X100Wos Kenwood KA801es volt. Na gondoltam ez tuti megy hozzá aztán pár hónapra elé ragadt... :-) Az egy jó kis hangfal mondjuk hogy rendesen villantson a Townshend lufialátéteket sajnos meg kell venni alá...

[HoriTon]

Sziasztok! Ha AN-E hangfalon nincs rajta a pontos típus és a gyártási szám, akkor az kit?

A gyári kit hangfalon is fel van tüntetve a típus és a sorszám.

[cécó]

Sziasztok!

Érdeklődnék valamelyikőtök hajtott e már AZ 3-at félvezetős erősítővel,és ha igen,érdemes e egyáltalán próbát tenni vele?!

Köszönöm szépen!

[Smart845]

Sziasztok! Ha AN-E hangfalon nincs rajta a pontos típus és a gyártási szám, akkor az kit?

Szerintem igen.

[Ottokár]

Sziasztok! Ha AN-E hangfalon nincs rajta a pontos típus és a gyártási szám, akkor az kit?

[Smart845]

Igen, belebotlottam, levelet váltottunk. 850-re tartja, 15 évesnek gondolja.

Komolyan és őszintén bízom benne , hogy senki sem dől be ennek a baromságnak!

https://apro.hifipiac.hu/category-table ... -e-d,89715

Az én dobozaim voltak. Ha jól emlékszem 450.000.-ért adtam oda neki.
A “nagy gonddal kivitelezett” állványokat pedig a régi ls5/8-as monitoraimhoz dobtam össze egyik este bauhaus/ikea anyagokból.

Még az is nagyon sok érte.

[Ottokár]

Igen, belebotlottam, levelet váltottunk. 850-re tartja, 15 évesnek gondolja.

Komolyan és őszintén bízom benne , hogy senki sem dől be ennek a baromságnak!

https://apro.hifipiac.hu/category-table ... -e-d,89715

Az én dobozaim voltak. Ha jól emlékszem 450.000.-ért adtam oda neki.
A “nagy gonddal kivitelezett” állványokat pedig a régi ls5/8-as monitoraimhoz dobtam össze egyik este bauhaus/ikea anyagokból.
