Hangsugárzó építés

[Alex_Aston]

Egyelőre nem talàltam erről konkrét infót, de találtam egy érdekes oldalt, ahol a gyártók arra a kérdésre válaszolnak, hogy mit gondolnak a bejáratásról:
http://matrix-hifi.com/ENG_contenedor_r ... avoces.htm

Ami az érdekes az az ATC-sek véleménye:

Meg a véleményük másik fele is érdekes.

Meg ez az egész felvetés es válaszok is. Köszi a linket.

[sutemenyx]

Már izzadnak a ribbonok. Egyelőre még túl halkak, mivel zsirujak. A járatás így elkerülhetetlen…

És ennek mennyi idő kell?
Enyémre 300 órát mondtak... Most van bennük kb. 100-120.

Egyelőre nem talàltam erről konkrét infót, de találtam egy érdekes oldalt, ahol a gyártók arra a kérdésre válaszolnak, hogy mit gondolnak a bejáratásról:
http://matrix-hifi.com/ENG_contenedor_r ... avoces.htm

Ami az érdekes az az ATC-sek véleménye:

“We do not consider 'burn in' an issue. When our loudspeakers leave the factory they are in perfect working order and their performance will not change over time unless they are not cared for or get very old.

I think 'burn in' was probably invented by hi-fi dealers so that when they sell a cable for 500 euros and the customer complains he can't hear any difference the dealer can tell them it needs 'burning in'. After the customer has waited for two weeks for the cable to 'burn in' he has forgotten how his system sounded in the first place and can't be bothered to complain again.”

Azt azért nem gondoltam, hogy ennyire amatőrök. Ezekszerint hallásuk nincs, csak mérni tudnak.

[Alex_Aston]

Már izzadnak a ribbonok. Egyelőre még túl halkak, mivel zsirujak. A járatás így elkerülhetetlen…

És ennek mennyi idő kell?
Enyémre 300 órát mondtak... Most van bennük kb. 100-120.

[sutemenyx]

Már izzadnak a ribbonok. Egyelőre még túl halkak, mivel zsirujak. A járatás így elkerülhetetlen…



[asebestyen]

Betettem hát, elég jelentősen csökkent a dobozok sajáthangja:

Hogy mi történt? (bocs, nagyon magas volt a labda)

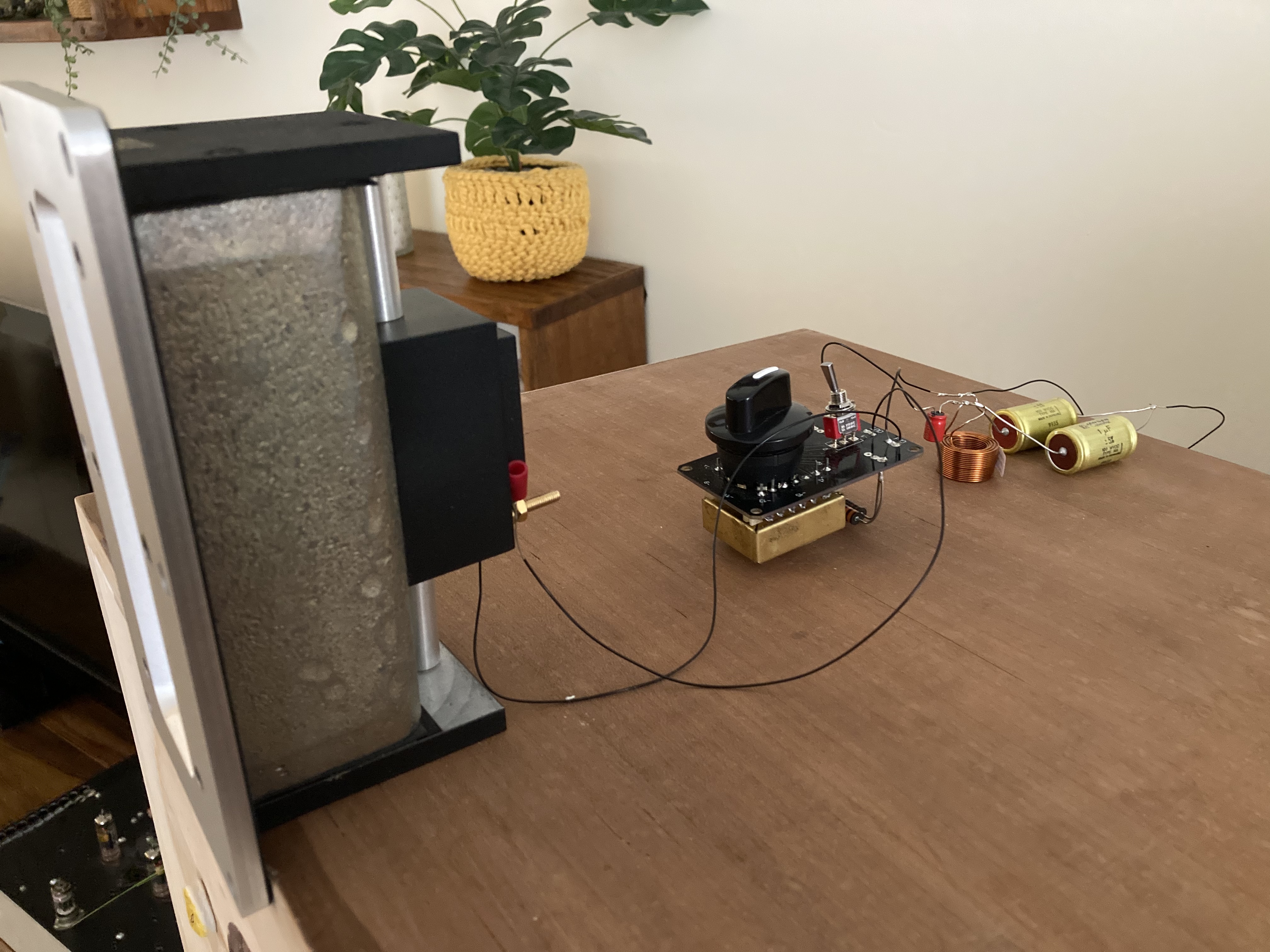

Kaptam kölcsön két darab Aurum Cantus G1 ribbon sugárzót is autotrafós illesztő elektronikával. Holnap ennek a kipróbálása fog következni.

Nah, erre kíváncsi leszek, de szerintem az túl gyors lesz az RFT mellé és nem is lehet annyira leengedni, amennyire az RFT-hez kéne. De kiderül majd az igazság....

[sutemenyx]

Kaptam kölcsön két darab Aurum Cantus G1 ribbon sugárzót is autotrafós illesztő elektronikával. Holnap ennek a kipróbálása fog következni.

Na, erre kíváncsi leszek, milyennek látod. 300 dollár annak darabja, tehát bőven nem alap szintű cucc, sőt.
Na meg azért is, mert márka társ
Bár nem ugyanaz, mint az én dobozomban van. Ha jól sejtem, ez komolyabb cucc, mint ami az Orkanban van.

Hát nem alapszintű az biztos. A Raven egyik ribbonját másolták le a kínaiak, ez lett a G1. Az eredeti Raven féle változat 2000USD/pár…

[Alex_Aston]

Kaptam kölcsön két darab Aurum Cantus G1 ribbon sugárzót is autotrafós illesztő elektronikával. Holnap ennek a kipróbálása fog következni.

Na, erre kíváncsi leszek, milyennek látod. 300 dollár annak darabja, tehát bőven nem alap szintű cucc, sőt.
Na meg azért is, mert márka társ
Bár nem ugyanaz, mint az én dobozomban van. Ha jól sejtem, ez komolyabb cucc, mint ami az Orkanban van.

[sutemenyx]

Történt egy kis előrelépés szélessávúzás ügyben. Az eddigi RFT Lp554 magas(nak használt) sugárzót némi javulás, egyenesebb átvitel reményében elkezdtem lecserélgetni másra. A 30centis RFT L3060PB 98dB érzékenysége okán, sokminden kilőve. Először bepróbáltam egy JBL 2402-es tweetert.



Szintügyileg elég jó lett, de sajnos rock koncertté változtatott mindent, hiába a szűrőben lévő finom hangú alkatrészek.
Ezután betettem még egy JBL Model 75-et is. Ez finomabb hangú, de sántított eléggé.

Találtam viszont a fiók mélyén Saba Greencone 1670DU hangszórókat, amiket a Troels Gravesen véletlenül pont megméregetett, és az alábbi diagrammokat tette közzé:


A kék vonal az az eset volt, amikor bekötött elé egy 4,7uF kondenzátort. Néztem-néztem, és azt találtam, hogy ez nekem éppen nagyon jó lesz, ugyanis az 30centis RFT L3060PB hangszóró átvitele az alábbiak szerint alakul kb (kétféle sweep mérés):



Betettem hát, elég jelentősen csökkent a dobozok sajáthangja:




Kaptam kölcsön két darab Aurum Cantus G1 ribbon sugárzót is autotrafós illesztő elektronikával. Holnap ennek a kipróbálása fog következni.

[pablotaxi69]

Próbáljam ezzel, vagy ez nagyon rossz?

A 2,2 ohmos ellenállás értékét növeld 1-2 ohmmal. Hogy pont mennyivel kell, azt innen nem lehet megmondani. Te vagy ott, Te hallod, Te tudod megmérni.

Szia Fapaci!
Sajnos mérni azt nem tudok, de akkor megrendelem a rajz szerinti "hozzávalókat",ellenállást meg több félét,ahogy írtad. De akkor a rajz szerinti váltó még jó is lehet hozzá.
Köszönöm

[Luxor Audio]

Próbáljam ezzel, vagy ez nagyon rossz?

A 2,2 ohmos ellenállás értékét növeld 1-2 ohmmal. Hogy pont mennyivel kell, azt innen nem lehet megmondani. Te vagy ott, Te hallod, Te tudod megmérni.

[Tctronic]

.....

Sok a magas,kevés a mély.
......

Már csak azt lenne jó tudni, hogy ez mit jelent? 100Hz alatt kevés és 10KHz felett sok, Vagy a mélyközép és magas teljes tartományában, vagy...... stb ...stb....
Ez kicsivel több mint a semmi információ....

[pablotaxi69]

Sziasztok.
Itt is megkérdezném,hogy milyen hangváltót tennétek,ebbe a hangfalba:
Doboz: JMLab Laurete
Magas: Focal TC90TD5. https://site.diy-loudspeakers.com/image ... 90TD5B.pdf
mély-közép: Focal 7V014DB https://cdn.prohardver.hu/dl/upc/2021-0 ... ge-001.jpg

A doboz kapott belülről egy bitumenes lemez szigetelést,és az eredeti csillapítóanyag ment vissza.
El kéne indulnom valamerre,mert az eredeti kis tekercs a mélyhez, és a magashoz a 6.8uF kondi nem hozott jó eredményt. Sok a magas,kevés a mély.
Kaptam egy ilyen https://cdn.prohardver.hu/dl/upc/2021-0 ... o_rajz.jpgrajzot.
Próbáljam ezzel, vagy ez nagyon rossz?
Köszönöm

[Jozef76]

Legutóbb ennek a kis doboznak is jó lett a rétegelt lemez.


[denesdr]

Scan Speak classic hangszórók voltak az MDF és ugyan akkora rétegelt lemez dobozba.A rétegelt lemezes dobozba feszesebb, teltebb volt a mély hangok az MDF dobozba puffogás volt inkább.

Azoknak a mélyeknek lehet, hogy tényleg jót tesz a rétegelt lemez hanghoz adott plusz élénksége, színezése.

[Jozef76]

Két pontosan azonos dobozt (egyik MDF a másik rétegelt) vetettél öszze? Azonos volt a falvastagság, merevítés? Azonos hangszórókkal? Erre én is kíváncsi vagyok.

Sziasztok!
Még nagyon kezdő vagyok a témában! Lenne egy pár Braun hangfalam és szeretném felújítani! Teljesen új dobozt szeretnék neki építeni az eredti méret alapján, mert a gyári nagyon leharcolt darab! A kérdésem az lenne, hogy a táblásított fenyő, mennyire alkalma erre? Csak azért lenne jó, mert azt tudok szerezni olcsón!
Köszönöm a válaszokat előre is!

Én még az MDF-ről is lebeszélnélek mert a mély hangok nem annyira jól szól benne mint egy rétegelt lemezből készült dobozba.
Ez tapasztalat.

Scan Speak classic hangszórók voltak az alanyok és teljesen egyforma es azonos vastagságú lapokból készült 2 db merevitővel ellátott dobozt csináltam neki.
A rétegelt lemezből készült dobozba jobban szólt és a mély hangoknál volt érezhető a külömbség főleg.

[Jozef76]

Sziasztok!
Még nagyon kezdő vagyok a témában! Lenne egy pár Braun hangfalam és szeretném felújítani! Teljesen új dobozt szeretnék neki építeni az eredti méret alapján, mert a gyári nagyon leharcolt darab! A kérdésem az lenne, hogy a táblásított fenyő, mennyire alkalma erre? Csak azért lenne jó, mert azt tudok szerezni olcsón!
Köszönöm a válaszokat előre is!

Én még az MDF-ről is lebeszélnélek mert a mély hangok nem annyira jól szól benne mint egy rétegelt lemezből készült dobozba.
Ez tapasztalat.

Ez az "MDF-el nem olyan jól szól" elég szubjektív dolog. A rétegelt lemez könnyebben adhat egy bizonyos plusz karaktert a megszólalásnak, ami vagy tetszik valakinek vagy nem, illetve van olyan hangszóró aminek jól áll, viszont van amelyiknek nem annyira. Az MDF-nek jóval nagyobb a belső csillapítása, ezért kevésbé szól bele maga a dobozanyag a végsó hangzásba, emiatt tompábbnak tűnhet egy rétegelt lemezzel szemben a doboz hangja, főleg egy tipikus lomha, gyenge motorú mélyhangszóróval.
Pro audioban (PA, studió stb) is jobban preferálják az MDF-et ha hangminőségről van szó. PA-ban (pl koncert) mégis inkább a rétegelt lemezt látni többször, mert sokkal jobban bírja a nedvességet meg a fizikai behatásokat mint az MDF.

Scan Speak classic hangszórók voltak az MDF és ugyan akkora rétegelt lemez dobozba.A rétegelt lemezes dobozba feszesebb, teltebb volt a mély hangok az MDF dobozba puffogás volt inkább.

[motorgyilkos]

En vegyesen hasznaltam belso hejkent 25mm retegeltet kolsore 18 mm mdf korbe a front pedig 25mm mdf.

[cooler-mg]

Két pontosan azonos dobozt (egyik MDF a másik rétegelt) vetettél öszze? Azonos volt a falvastagság, merevítés? Azonos hangszórókkal? Erre én is kíváncsi vagyok.

Sziasztok!
Még nagyon kezdő vagyok a témában! Lenne egy pár Braun hangfalam és szeretném felújítani! Teljesen új dobozt szeretnék neki építeni az eredti méret alapján, mert a gyári nagyon leharcolt darab! A kérdésem az lenne, hogy a táblásított fenyő, mennyire alkalma erre? Csak azért lenne jó, mert azt tudok szerezni olcsón!
Köszönöm a válaszokat előre is!

Én még az MDF-ről is lebeszélnélek mert a mély hangok nem annyira jól szól benne mint egy rétegelt lemezből készült dobozba.
Ez tapasztalat.

[denesdr]

Sziasztok!
Még nagyon kezdő vagyok a témában! Lenne egy pár Braun hangfalam és szeretném felújítani! Teljesen új dobozt szeretnék neki építeni az eredti méret alapján, mert a gyári nagyon leharcolt darab! A kérdésem az lenne, hogy a táblásított fenyő, mennyire alkalma erre? Csak azért lenne jó, mert azt tudok szerezni olcsón!
Köszönöm a válaszokat előre is!

Én még az MDF-ről is lebeszélnélek mert a mély hangok nem annyira jól szól benne mint egy rétegelt lemezből készült dobozba.
Ez tapasztalat.

Ez az "MDF-el nem olyan jól szól" elég szubjektív dolog. A rétegelt lemez könnyebben adhat egy bizonyos plusz karaktert a megszólalásnak, ami vagy tetszik valakinek vagy nem, illetve van olyan hangszóró aminek jól áll, viszont van amelyiknek nem annyira. Az MDF-nek jóval nagyobb a belső csillapítása, ezért kevésbé szól bele maga a dobozanyag a végsó hangzásba, emiatt tompábbnak tűnhet egy rétegelt lemezzel szemben a doboz hangja, főleg egy tipikus lomha, gyenge motorú mélyhangszóróval.
Pro audioban (PA, studió stb) is jobban preferálják az MDF-et ha hangminőségről van szó. PA-ban (pl koncert) mégis inkább a rétegelt lemezt látni többször, mert sokkal jobban bírja a nedvességet meg a fizikai behatásokat mint az MDF.

[Luxor Audio]

Én még az MDF-ről is lebeszélnélek mert a mély hangok nem annyira jól szól benne mint egy rétegelt lemezből készült dobozba. Ez tapasztalat.

Mit jelent a "nem annyira jól"?

[Jozef76]

Sziasztok!
Még nagyon kezdő vagyok a témában! Lenne egy pár Braun hangfalam és szeretném felújítani! Teljesen új dobozt szeretnék neki építeni az eredti méret alapján, mert a gyári nagyon leharcolt darab! A kérdésem az lenne, hogy a táblásított fenyő, mennyire alkalma erre? Csak azért lenne jó, mert azt tudok szerezni olcsón!
Köszönöm a válaszokat előre is!

Én még az MDF-ről is lebeszélnélek mert a mély hangok nem annyira jól szól benne mint egy rétegelt lemezből készült dobozba.
Ez tapasztalat.

[denesdr]

Lenne egy pár Braun hangfalam és szeretném felújítani! Teljesen új dobozt szeretnék neki építeni... A kérdésem az lenne, hogy a táblásított fenyő, mennyire alkalma erre? Csak azért lenne jó, mert azt tudok szerezni olcsón!

Szia!
Jól mondod, csak azért lenne jó, mert olcsó, de ez is csak a pénztárcád szempontjából.
Hangdobozhoz sokkal inkább illik például egy MDF vagy rétegelt lemez (pl nyír), ha fa alapú anyagról beszélünk. Szerintem ezen kár spórolni ennyire.

[oroviczg]

Sziasztok!
Még nagyon kezdő vagyok a témában! Lenne egy pár Braun hangfalam és szeretném felújítani! Teljesen új dobozt szeretnék neki építeni az eredti méret alapján, mert a gyári nagyon leharcolt darab! A kérdésem az lenne, hogy a táblásított fenyő, mennyire alkalma erre? Csak azért lenne jó, mert azt tudok szerezni olcsón!
Köszönöm a válaszokat előre is!

[Tctronic]

Nem volt kedvem újra kezdeni a hangváltót.... Túl sok energiabefektetéssel járna egy nem is tudom mekkora előre lépés...
Öregszem

Azok egy L-pad két (4) ellenállása a képen, a nagy a soros ágban a zöld meg a párhuzamosban?

Igen a közép és magas L-padjai lettek ezekre kiváltva. A zöldek a párhuzamos ágban a fekete (ezüst-grafit) a soros ágban. Nem kicsi a változás az L-padhoz képest. Sajnos meg kell követnem magam a JBLL 077 magas mint látod visszakerült a rendszerbe. Az esetek 90%-ában megvoltam nélküle, de sajnos egyszer-kétszer hiányérzetem támadt. Az is lehet a hallásom kezd már gyengülni. Szóval 10Khz felett meglehetősen visszafojtva de azért jól jön néha.

[denesdr]

Nem volt kedvem újra kezdeni a hangváltót.... Túl sok energiabefektetéssel járna egy nem is tudom mekkora előre lépés...
Öregszem

Azok egy L-pad két (4) ellenállása a képen, a nagy a soros ágban a zöld meg a párhuzamosban?
