V-Fet Single Ended Amplifier

[tunerman]

A topik címét figyelembe véve feltennék egy kérdést. A V-MOSPOWER FET SE nevű kapcsolásomat még senki sem rakta össze deszkamodelként az elmúlt két és fél év alatt? Az egyetlen feszültségerősítő V-MOSPOWER FET számtalan tipusa olcsón beszerezhető: VMP4, 2N6657, 2N6658, VN66AF, VN88AF, stb.
Mert a faék egyszerűségű, néhány alkatrészt tartalmazó kapcsolást utána szénné lehetne mérni, pl. spektrumanalizátoron mindent kimutatni. Minden a téma iránt érdeklődő topikolvasó szerintem ennek nagyon örülne.
A puding próbája az evés
TJ.

[tunerman]

OFF

Ez az indirekt bizonyítása, hogy a komplementer kimenet az áramváltozással leírtak szerint nem igazán PP!
Mindaddig érvényes ez a definició, amíg a beállított munkaponti áramot meg nem haladja a kimenőáram. Amikor ez bekövetkezik, akkor megszünik a másik eszköz szerepe, mert rajta semmilyen áram nem folyik.

Mivel a forgalomban lévő erősítők komplementer followeres kimenetet használnak, ezért tehetek egy érdekes felvetést.
Amikor a kimenet munkaponti áramát megnövelik (BIAS), akár az "A" osztályig is feltekerik, akkor a fent leírt definició szerint működik a komplementer follower! Az "N" es a "P" eszközök antiparallel SE üzemmódban dolgoznak amíg a munkaponti áramot meg nem haladja a kimenő áram - utána átlépnek "B" osztályba.
Ezért szól mindenki szerint füllel hallhatóbban jobban ugyanazon erősítő "A" osztályba feltekert munkaponti árammal mert valójában a kimenete addig váltakozó áramú szempontból egy antiparallel SE.
ON TJ.

[tunerman]

A legfrissebb beszerzésem, a Kondo Audio Note KSL SPz kábelek, amelyekkel a következő V-MOSPOWER FET erősítő kábelezése készül
TJ.

[tunerman]

Néhány rövid gondolat:
1. Az eddigi hozzászólások alapján nem vette senki észre, hogy a Push Pull elv legfontosabb meghatározása az EGYIDEJŰLEG, mindkét aktív elemet vezérlő 180°-os vezérlő jel
2. A komplementer kivitelű follower kimenet csak egy vezérjőjelet kap, a jel polaritásának megfelelően VÁLTAKOZVA nyítnak az eszközök
3. Valószínűleg ez az elvi különbség - az EGY és a KETTŐ szám indított el azon az úton, hogy megvizsgáljam ezt kérdéskört - miért tartanak valamit egyfomának, amikor valójában különbözőek?
4. Az eredménye a vizsgálódásaimnak az, hogy valóban különbözik a két eltérő elven működő follower, a váltakozva megjelenő jelek a kimeneten ezt pedig NEM mutatják meg
5. Ott találtam elvi hibát a kb. 70 éves tananyagban, hogy nem vették észre az egyídejű, két 180°-os jelet ígénylő followernek mindkét eleme kap vezérlést, amíg a jel polarítását felhasználó elemeknél ez váltakozva történik meg
6. Átgondoltam, hogy miképpen is működhet ez az egy bemenetű follower a két félperiódus alatt úgy, hogy a kimeneti jelben ez a váltakozva működés nem vehető észre
7. Az eredmény az, hogy az egyik félperiódusban egyik aktív elemnek a másik csak passzív eleme (SE), míg a másik félperiódusban ez fordítva történik meg
8. Mivel a két SE működés váltakozóáramúlag párhuzamosan történik meg, ezért ez a Parallell Single End elven működő kimenet
9. Mivel ez pedig a váltakozó áramúlag párhuzamos funkcionáló "N" és "P" eszközzel történik meg, így a Complement Parallel Single End elnevezést kapta meg.

OFF!
Elismerem, hogy a szerintem átgondolt, elvi működést részletesen taglaló okfejtésem egy amatőr, DIY fórumon tettem meg, de ennek nem az az elsődleges célja, hogy ezzel bárkit megsértsek az eddigi szakmai megyőződésében!
Ezek a gondolatok remélem paradigma váltásra késztetnek majd olyan embereket, akiknek évtizedek óta erről a témáról mást tanítottak...
TJ.

[tunerman]

Itt lenne az elvi magyarázat arra, hogy mit tanitanak kb. 70 éve szerintem hibásan az oktatás területén a komplementer kimenetű PP followerekről.
Az itt korábban is beírt egyszerű műkődési magyarázat az "N" és "P" eszközökkel megvalósított kapcsolásra -

Idézet:

hogy az N és P csatornás eszköz azonos vezérlőjelet kap, mert a kimenet szempontjából, amikor az egyiknek csökken a másiknak nő az árama, vagyis a kimenetet ellenütemben mozgatják!


Én feltettem azt a kérdést, hogy ha a "P" eszköz helyett beteszünk egy ellenállást, és akkor az "N" eszköz növekvő áramával pontosan azonos arányban csökken majd az ellenálláson folyó áram - akkor az is PP?

Nem válaszolt eddig senki a feltett kérdésre, mert az oktatásban leírt magyarázat a komplementer PP kimenetre ebben a formában már nem állja meg a helyét. Ugyanis az "N" eszköz növekvő kimenő áramával pontosan azonos mértékben csökken az ellenálláson átfolyó áram. Tehát ugyanazt az áramváltozásokat látjuk mint a PP-nek nevezett komplementer kimenet esetén - de ez itt csak az áramkörbe betett ellenállás.
Ez az indirekt bizonyítása, hogy a komplementer kimenet az áramváltozással leírtak szerint nem igazán PP!

Mindaddig érvényes ez a definició, amíg a beállított munkaponti áramot meg nem haladja a kimenőáram. Amikor ez bekövetkezik, akkor megszünik a másik eszköz szerepe, mert rajta semmilyen áram nem folyik.

Egy egyszerű rajzot mellékelek, ahol a két ábrán bemutatom az eddig leírtakat. A két JFET gate és source elektródája össze van kötve, ha az egyetlen bemenet pl. + 1 voltot emelkedik, akkor a kimenet a terhelő ellenálláson elvben + 1 voltot hozhat létre. Az "N" eszköz növekvő kimenőáramával pontosan megegyezően csökken a "P" eszköz árama, de nem azért mert lezárt volna! Csak a hiányzó kimenő áram miatt most kevesebb folyik rajta. A vezérlés előtt és utána is ugyanaz a GS feszültsége, nem változik a másik "N" eszköz GS feszültségéhez képest sem! Csak mint egy ellenállás a funkciója, az ellenkező polaritású vezérlésnél a másik eszköz szerepel mint ellenállás.

Kimondhatjuk, hogy a leírt komplementer follower tehát nem PP, hanem egyik, vagy másik irányú vezérlés esetén SE fokozatként funkcionál - egy aktív eszköz egy ellenállással. Mivel két eszközt használunk, ezért Parallel Single End kapcsolással állunk szemben, az "N" és "P" eszközök miatt ez Complement PSE kapcsolásnak nevezhető. Itt csak hol az egyik, hol a másik eszközön folyik az áram a vezérlés és az eszköz polaritásának megfelelően. Az igazi PP esetén mindkettő eszköz egyídejű(!), de egymáshoz képest 180°-os vezérlése a feltétel.
Újra felhívom a figyelmet arra a definicióra; hogy a beállított munkaponti áram mindig nagyobb értékű legyen mint a kimenő áram!
TJ.

[tunerman]

Természetesen bármilyen felmerülő kérdésre szivesen válaszolok
TJ

[tunerman]

Akit .mélyebben érdekel a szakmai része ennek a vitatott témának, annak információ itt:

https://audiodiyers.hu/viewtopic.php?f=52&t=4368

[tunerman]

Kedves Mindenki!
Aki ezeket a sorokat olvassa, azoknak röviden annyit magamról, hogy több mint 4 évtizede elektronikus készülékek javításával, szervizelésével foglalkozom. Ez idő alatt jól megtanultam a hibáik felismerését, amit nem csak a gyártásnál, hanem tervezés/kivitelezésnél is elkövethettek.
Én vagyok az az ember aki a világ egyik legjobb és kortalan referenciának tekintett FM tunerjében tervezési és sorozatgyártási hibát talált...ez a Sequerra model 1.

https://db.audioasylum.com/mhtml/m.html ... 3Dsequerra

Miért írtam mindezt ide, az AVX V-FET single ended amplifier topikba?
Mert ezen a mellékelt elvi, összehasonlító rajzon látható két ábra a működésük szempontjából sehol sem azonos. Viszont felfedeztem egy hibát - mivel az előforduló vitáim során mindenki mást lát a betett rajzban mint én...
A lényeg az, hogy kb. hét évtizede elkövettek egy hibát az oktatásban és ez a hiba generációról generációra száll, mindenki ezt tanulja. A hiba lényege, hogy push pull-nak állítanak be egy alapkapcsolást, ami valójában egy single end - komplementer emitterkövetővel a kimenetén!
Természetesen a push pull elvet a betett magyarázó rajz jobb oldali ábrája teljesítí kifogástalanul. Tehát mindenki aki ezeket a sorokat olvassa, abban a szent meggyőződésben teszi, hogy igaza van, a bal oldali single end ábra is push pull.
De nem.
TJ.

[tunerman]

A készülő új V-FET SE verzió tápegységén dolgoztam, elkészitettem a diódák+fojtó kereszttartóját. Majd kipróbáltam a kinézetét egy ideiglenesen odarakott fojtóval, mivel a megrendelt Hammond 155B-k csak 2 hét múlva érkeznek meg.
TJ.

[tunerman]

A "Mi ez? MKII " kérdést tartalmazó sematikus ábrát másképpen rajzoltam le, arra gondolván, hogy talán ez közelebb visz a párhuzamosan kapcsolt NPN/PNP follower elvéhez.
TJ.

[sutemenyx]

A V-MOSPOWER FET SE prototipusának a megépítése során sok tapasztalatot szereztem, ennek a felhasználásával egy 20W/8R teljesítményű változat megépítését tűztem ki célnak
Jelenleg az alkatrészek kiválasztása és begyűjtése folyik - ez igencsak nehéz feladat, mivel ritka, vagy nehezen hozzáférhető dolgokról van szó.
TJ.

És megint az a fránya Marantz....

Szép feladat. Biztos jó lesz a végeredmény.

/OFF
Itt a Marantz annyiból lényeges, hogy ők régebben igyekeztek kiváló alkatrészekből építkezni. Ezek az alkatrészek manapság kb pótolhatatlanok, nemigen gyártanak ekvivalens minőségű cuccokat sajnos. Épp ezért mondtam, az erősítőd zajával kapcsolatban, hogy a kondira benne nagyon vigyázni kell, nehogy “véletlenül” vagy szükségtelenül kicseréljék azt!
/ON

[tunerman]

A V-MOSPOWER FET SE prototipusának a megépítése során sok tapasztalatot szereztem, ennek a felhasználásával egy 20W/8R teljesítményű változat megépítését tűztem ki célnak
Jelenleg az alkatrészek kiválasztása és begyűjtése folyik - ez igencsak nehéz feladat, mivel ritka, vagy nehezen hozzáférhető dolgokról van szó.
TJ.

És megint az a fránya Marantz....

Szép feladat. Biztos jó lesz a végeredmény.

A Marantz néhány alkatrésze megfelelő minőségű kiindulási alapnak számít nálam, amit a régi készülékből még ma is(!) fel tudok használni - azt beépítem Valójában tovább él az új elveken épülő erősítőben.
TJ.

[Alex_Aston]

A V-MOSPOWER FET SE prototipusának a megépítése során sok tapasztalatot szereztem, ennek a felhasználásával egy 20W/8R teljesítményű változat megépítését tűztem ki célnak
Jelenleg az alkatrészek kiválasztása és begyűjtése folyik - ez igencsak nehéz feladat, mivel ritka, vagy nehezen hozzáférhető dolgokról van szó.
TJ.

És megint az a fránya Marantz....

Szép feladat. Biztos jó lesz a végeredmény.

[tunerman]

A V-MOSPOWER FET SE prototipusának a megépítése során sok tapasztalatot szereztem, ennek a felhasználásával egy 20W/8R teljesítményű változat megépítését tűztem ki célnak
Jelenleg az alkatrészek kiválasztása és begyűjtése folyik - ez igencsak nehéz feladat, mivel ritka, vagy nehezen hozzáférhető dolgokról van szó.
TJ.

[tunerman]

Egy komplett áramkör lehűtéséről még nem hallottam, a felfűtéséről viszont annál többet.
Az itt ismertetett V-MOSPOWER FET SE is a "forró", A osztályú készülékek közé tartozik, ugyanis a hűtőbordák hőmérséklete +70°C környékén van. Természetesen a bordán lévő félvezetők lapka hőmérséklete ez felett van, igazából ezt próbálja az ember - amennyire lehetséges - stabilizálni. A ritka vörösréz TO-3 tokozású BJT eszközök felkutatása és beépítése is ezt segiti elő.
TJ.

[HeZ]

Kísérletezett, próbálta már valamelyikünk az egész erősítő elektronikát zárt fémdobozban, olajfürdőben az alsó működési határ közelébe lehűtve (kb. -20 Celsius) vagy akár stabil magas hőmérsékleten (kb. 60-70 fok Celsius) használni?
Nem egyszerű megoldani a vezetékezést, hőszigetelést (páralecsapódás elkerülést), Peltier cellás hőelvezetést... viszont a töredékére csökken(ne), legalábbis stabilizálódna a félvezetők okozta hőzaj, ami a kivezérlés okozta gyors hőmérséklet változásból (is) ered.

[tunerman]

Sikerült a Texas Instrument 2N3055 mellé találni egy hasonló hangzási kvalitást mutató PNP teljesítmény tranzisztort - a TI 2N5884 -et
A korábbi Sanken 2SA747 egy hihetelenül tiszta, preciz hangot tudott, ez a szintén vörösréz TO-3 tokos 2N5884 teltebb, melegebb és zeneibb valóságot hozott
TJ.

[tunerman]

Szükségesnek tartom a következők közzétételét:
Figyelem!
A V-MOSPOWER FET SE erősítő kapcsolási rajza saját szerzeményem, bárki utánépítheti személyes célra, de gyártási, vagy egyébb célokra nem használhatja fel.

Warning! The schematics of the V-MOSPOWER FET SE published here are subject to copyright of the author, Jenő Takács. Mr Takács allows the use of the schematics for DIY amplifier building, but not for production or other purposes.

[tunerman]

A korábban betett "Mi ez?" feliratot viselő, az elvi műkődést magyarázó/mutató ábrához kigondoltam egy hasonlatot.
Mivel a rajzon szereplő NPN és PNP tranzisztoroknak a kollektorai váltakozó áramú szempontból földelve vannak, a bázisaik és emittereik pedig összezárva - ez a két tranzisztor elvileg(!) teljesen párhuzamosan van kapcsolva, így csak "egy" kimeneti followert jelent.
Lerajzolni egy papírra a két tranzisztor rajzjelét a kétdimenziós sík világban csak az ismert módon lehet, viszont a valós fizikai műkődésűket csak a háromdimenziós világ adja vissza
Kigondoltam egy egyszerű hasonlatot...
Egy pillangó szárnyai mikor vizszintesen nyítva vannak, akkor ez lenne a két tranzisztor papíron szereplő kétdimenziós rajzjelének az ábrázolása. Viszont a háromdimenziós valóságban a pillangó szárnyai fűggőlegesen összecsukva is lehetnek - ez jelképezné az elvileg váltakozó áramú szempontból párhuzamosan kapcsolt NPN és PNP tranzisztort. Melyek így a nem vezérelt áramgenerátornak váltakozó áramú szempontból az egyetlen kimeneti followerét jelentenék
TJ.

[tunerman]

A több mint két évvel ezelőtt indult V-MOSPOWER FET SE témájánál jeleztem, hogy vezetékezés helyett kábelezés lesz, egy nem mindennap látható megoldással
Mivel lassanként kialakult egy elfogadható verzió ezen a területen, így felteszem a jelenlegi kábelezés jobb oldali részének a rajzát. Természetesen a bal oldali ugyanilyen, csak ott rövidebb szakaszok vannak a Kondo KSL spc-vel bekötve.
TJ.

[tunerman]

Lassan felkerül az i betűre a pont - a bemeneti csatoló Black Gate NX HIQ super E cap bekötése után elérkezett az idő, a kimeneti csatolók is kicserélésre kerültek
A Black Gate NX sorozatából két-két darab 1000uF/25v-os kondenzátor került super E cap bekötéssel a V-MOSPOWER FET SE-be...bejáratás ON


http://www.octave-electronics.com/Parts ... tech.shtml

TJ.

[tunerman]

A " Constant Current Source with Power Output " CCSP szimbólum és az azt jelentő áramkör elvi rajza után röviden arról, hogy miképpen is funkcionál a kapcsolás. Mellékelem újra az evoluciós rajzsorozatot, amit végigkövetve érthetővé válik a faék egyszerűségű, fix feszültségű áramgenerátor, és a szervesen beleintegrált bipoláris végtranzisztorok szimbiózisa.
Talán úgy írnám le ezt az egybetervezett fokozatot, hogy egy idealizált, 1:1-es áttételű, közelítően végtelen impedancia áttételű egység.
Ami jövőt illeti, szerintem ezt az egyszerűsített kimeneti fokozatot sokan áttervezik, és talán majd jobbá is formálják...
TJ.

[tunerman]

A bartola.co.uk. oldalon található (hybrid mu follower) kapcsolásnál megjelenített szimbolum némi módositással felhasználható a V-MOSPOWER FET SE elvi rajzához

https://bartola5.rssing.com/browser.php ... 4&item=112

TJ

[tunerman]

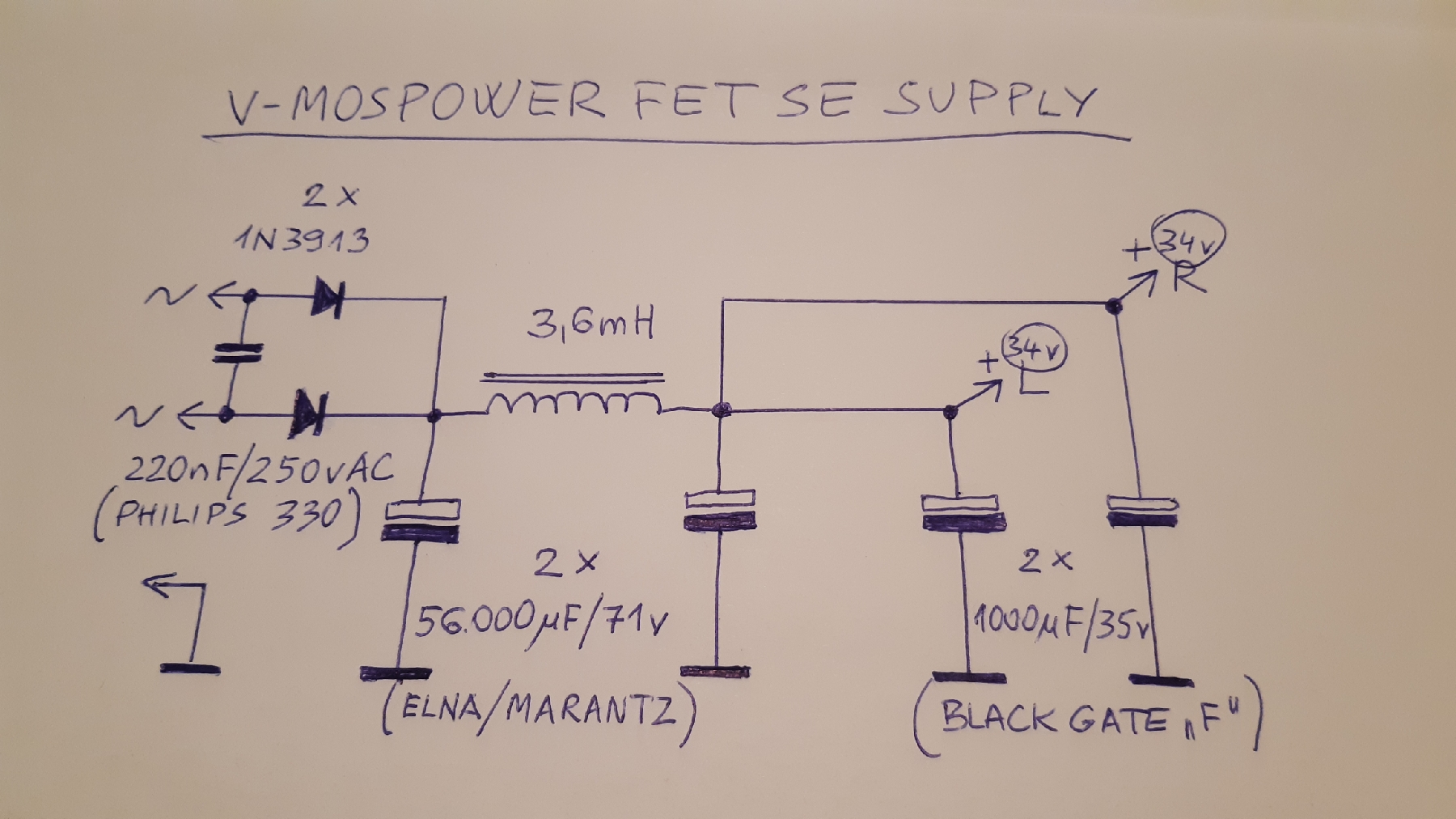

V-MOSPOWER SE supply

[tunerman]

Áttekintve az elmúlt több mint 2 év történéseit, úgy gondolom, hogy az új ötletekhez, kapcsolásokhoz új elvi működést mutató rajzjelek is kellenek
  Ezt már azért is tartom elengedhetetlennek, mert sokszor az elvi séma megértésének az akadálya lett a megfelelő rajzjel hiánya.
Ezért javasolnám a következő új rajzjel és elnevezés alkalmazását (CCSP), mert azonnal világossá válna mindenki számára, hogy milyen elvi működést jelez ez az új szimbólum
TJ.
