Szétszerelt hangsugárzókról készült képek

[R.G.]

Red75 igazad van, csakhogy míg "laikusként" és kezdő DIY-ként (valahol azért el kell kezdeni) a belső kábeleket kellő odafigyeléssel és gondossággal magam is ki tudom cseréni, a kondik már ennél bonyolultabb világ számomra. Persze addig eljutnék, higy azonos értékű újak, és kb itt véget is érnék.

Ha addig eljutnál, akkor a kettőt egyszerre cseréld, a csak kábel cserével szerintem 0% változást érnél el
Ha teljesen új hangváltót terveznél bele (szigorúan DIY-ként) akkor elég sok változást elérhetnél
Ha laikus is vagy, utánaolvasol, vagy itt kérsz segítséget, sokkal többre mész mint egy kábelcserével szerintem

[gotanster]

Red75 igazad van, csakhogy míg "laikusként" és kezdő DIY-ként (valahol azért el kell kezdeni) a belső kábeleket kellő odafigyeléssel és gondossággal magam is ki tudom cseréni, a kondik már ennél bonyolultabb világ számomra. Persze addig eljutnék, higy azonos értékű újak, és kb itt véget is érnék.

[Red75]

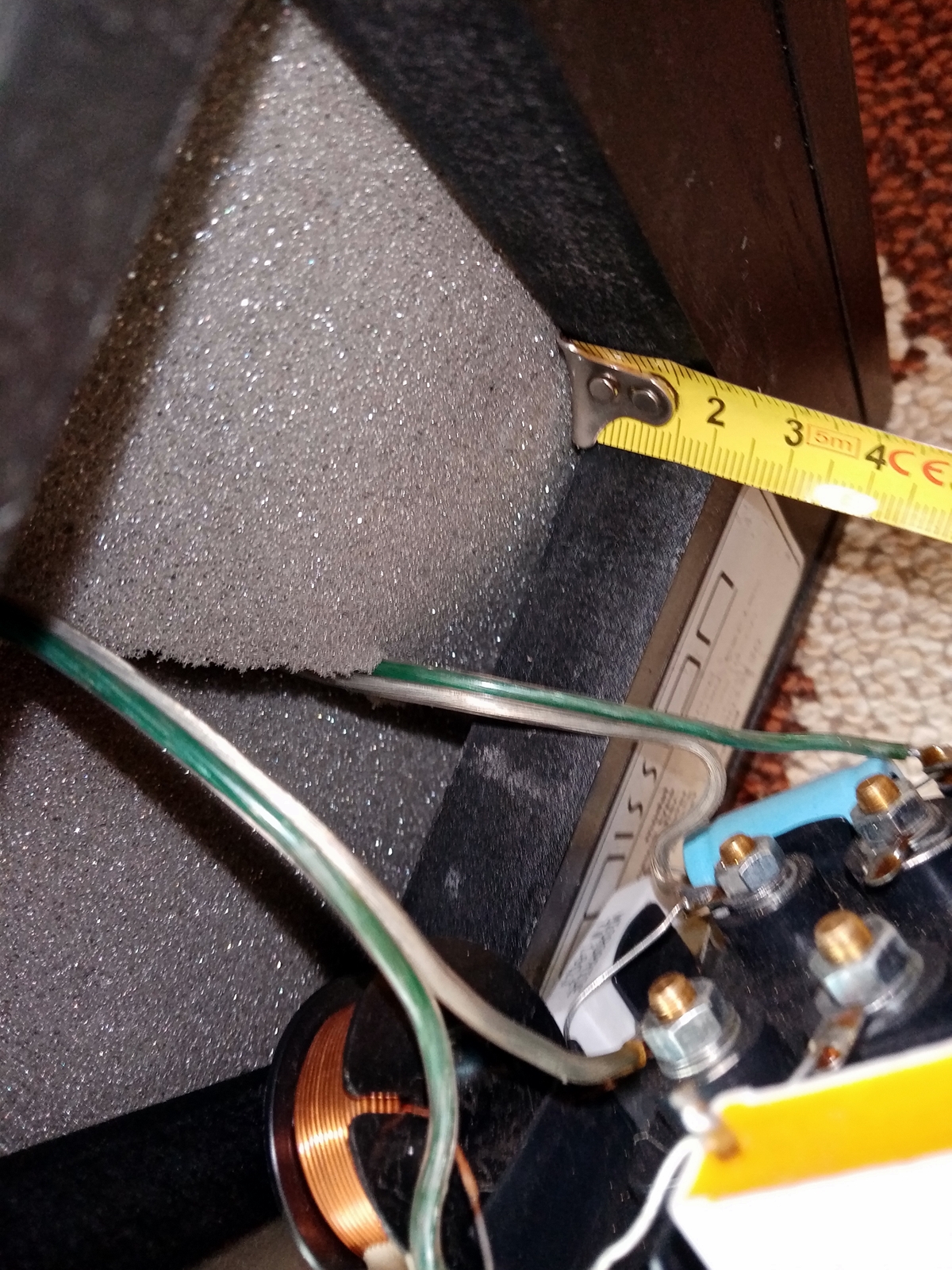

A képen szereplő, több mint 40 éves Jamo J80 párban kívánom a kábelcserét végrehajtani. Számomra meglepő módon a gyári vezetékek igen vékonykák, de nyilván tudták a mérnökök, hogy mit miért tesznek.

Talán jobban járnál, ha inkább a 40 éves kondikkal kezdenéd a cserét.

[gotanster]

Biztosnak semmiképpen nem biztos. De bizonyosan nem szükséges. Csakhogy már "annyira" kijátszottam magam a többi részével a rendszernek, hogy szegény hangfalra vetettem szemet, mint következő vagy utolsó áldozat.

[R.G.]

A képen szereplő, több mint 40 éves Jamo J80 párban kívánom a kábelcserét végrehajtani. Számomra meglepő módon a gyári vezetékek igen vékonykák, de nyilván tudták a mérnökök, hogy mit miért tesznek.

A kérdésem a tapasztaltakhoz a következő: milyen vastagságú vezetéket ajánlotok? Neotech upocc réz, illetve ennek az ezüst verziója a cél. Én 24-20 AWG körük gondoktam, tekintve, hogy most sem a vastagságukkal domuéinálnak a belső kábelek.


Biztos kell az a kabel csere itt? Vagy esetleg tobb dolgot is cserelnek, esetlwg masik hangvaltot epitenel? Szerintem csak a kabel csere ebben a helyzetben teljesen felesleges lenne
Ez csak az en velemenyem!

[gotanster]

A képen szereplő, több mint 40 éves Jamo J80 párban kívánom a kábelcserét végrehajtani. Számomra meglepő módon a gyári vezetékek igen vékonykák, de nyilván tudták a mérnökök, hogy mit miért tesznek.

A kérdésem a tapasztaltakhoz a következő: milyen vastagságú vezetéket ajánlotok? Neotech upocc réz, illetve ennek az ezüst verziója a cél. Én 24-20 AWG körük gondoktam, tekintve, hogy most sem a vastagságukkal domuéinálnak a belső kábelek.


[Hozzászóló]

lemaradt...



[Hozzászóló]

Human Audio Triangolo











[attachment=2]IMG_20200529_084930.jp[attachment=0]

[Szeki2]

Focal Chorus CC70 S center:
(abszolút korrekt)

Szia, üdvözöllek!

Csak kíváncsiságból: milyen vastag az MDF az előlapnál? 18 mm?

[banugezu]

Focal Chorus CC70 S center:
(abszolút korrekt)

[feket663]

Canton LE 900:
Érdekes a magassugárzókra tett hűtőborda! Én azt hittem, hogy a 600-as és 900-as modelleknek azonos volt a magas és középsugárzójuk.

Szerintem, és a Canton LE900 guru Bodnár Zsolti szerint is túl sok különbség nincs köztük, nyilván a hűtőbordát leszámítva, ami gondolom a nagyobb terhelhetőség miatt lehet szükséges.

[firka0511]

Canton LE 900:
Érdekes a magassugárzókra tett hűtőborda! Én azt hittem, hogy a 600-as és 900-as modelleknek azonos volt a magas és középsugárzójuk.

[Ja..noo]

Canton LE-600 1977 ...

...Canton LE900...

itt egyreszt OFF, masreszt mivel ilyenek kepe volt itt:

volt es van is nehany kisebb hangsugim, jelenleg Jungson LS3/5A es Kolibri (REL T2 van mellejük)
korabban volt Ditton 15-öm
szobameret 2.9 x 3.9, hangsugarzok most is elegge tavol a falaktol (oldaltol kb. 80, hatulrol kb. 105 cm-re a "melyhangszorojuk" közepe), hallgato pozicio mögött is böven van hely (biztos több mint 1.4m)

kivancsisagbol piszkálnak ilyesmi nagyobb hangszoroju regi dobozok. felejtsem el, vagy erdemes meghallgatni ilyesmiket ?
"ha már", akkor csak legalabb 25cm-es melyhangszorojut probalnek ki.
pl. Canton Quinto 530, LE 600, .. (540, 900 talan tul nagyok mar)

Írás és helyesírás...tanulmányozd!

[avl2]

Canton LE-600 1977 ...

...Canton LE900...

itt egyreszt OFF, masreszt mivel ilyenek kepe volt itt:

volt es van is nehany kisebb hangsugim, jelenleg Jungson LS3/5A es Kolibri (REL T2 van mellejük)
korabban volt Ditton 15-öm
szobameret 2.9 x 3.9, hangsugarzok most is elegge tavol a falaktol (oldaltol kb. 80, hatulrol kb. 105 cm-re a "melyhangszorojuk" közepe), hallgato pozicio mögött is böven van hely (biztos több mint 1.4m)

kivancsisagbol piszkálnak ilyesmi nagyobb hangszoroju regi dobozok. felejtsem el, vagy erdemes meghallgatni ilyesmiket ?
"ha már", akkor csak legalabb 25cm-es melyhangszorojut probalnek ki.
pl. Canton Quinto 530, LE 600, .. (540, 900 talan tul nagyok mar)

[feket663]

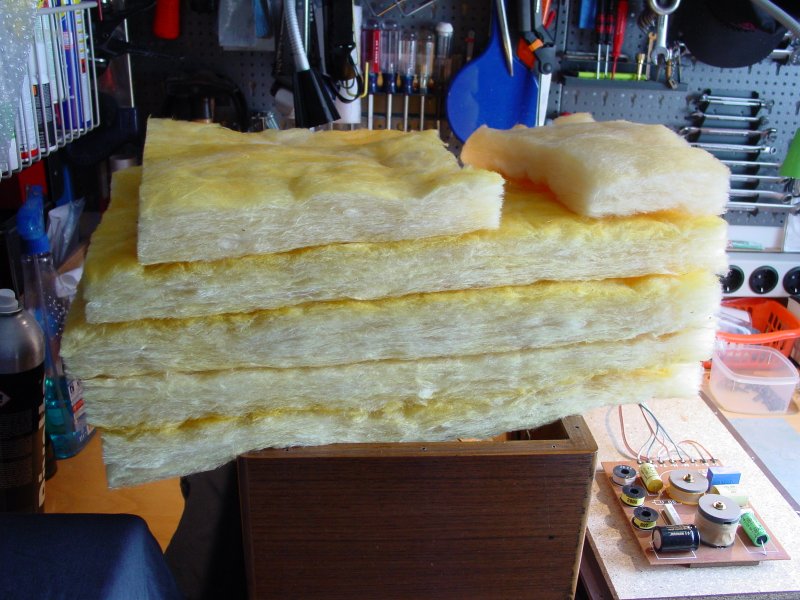

Canton LE-600 1977
(Az első kép a csillapítóanyagról nem saját.)
26355645-66B9-4109-B609-AB293F2ACB5B.jpeg8404DD81-0FF4-46B2-9AA0-6CB939C4A4DF.jpegB12CBB95-5290-4662-8884-834F59D9D6E8.jpeg0036F219-CC07-4A71-8DD3-9C4C24903784.jpegE6E68544-4D1D-4472-AD20-8998DF69A85F.jpeg

Akkor már legyen a nagytesóról is pár kép:

Canton LE900





[fererencz]

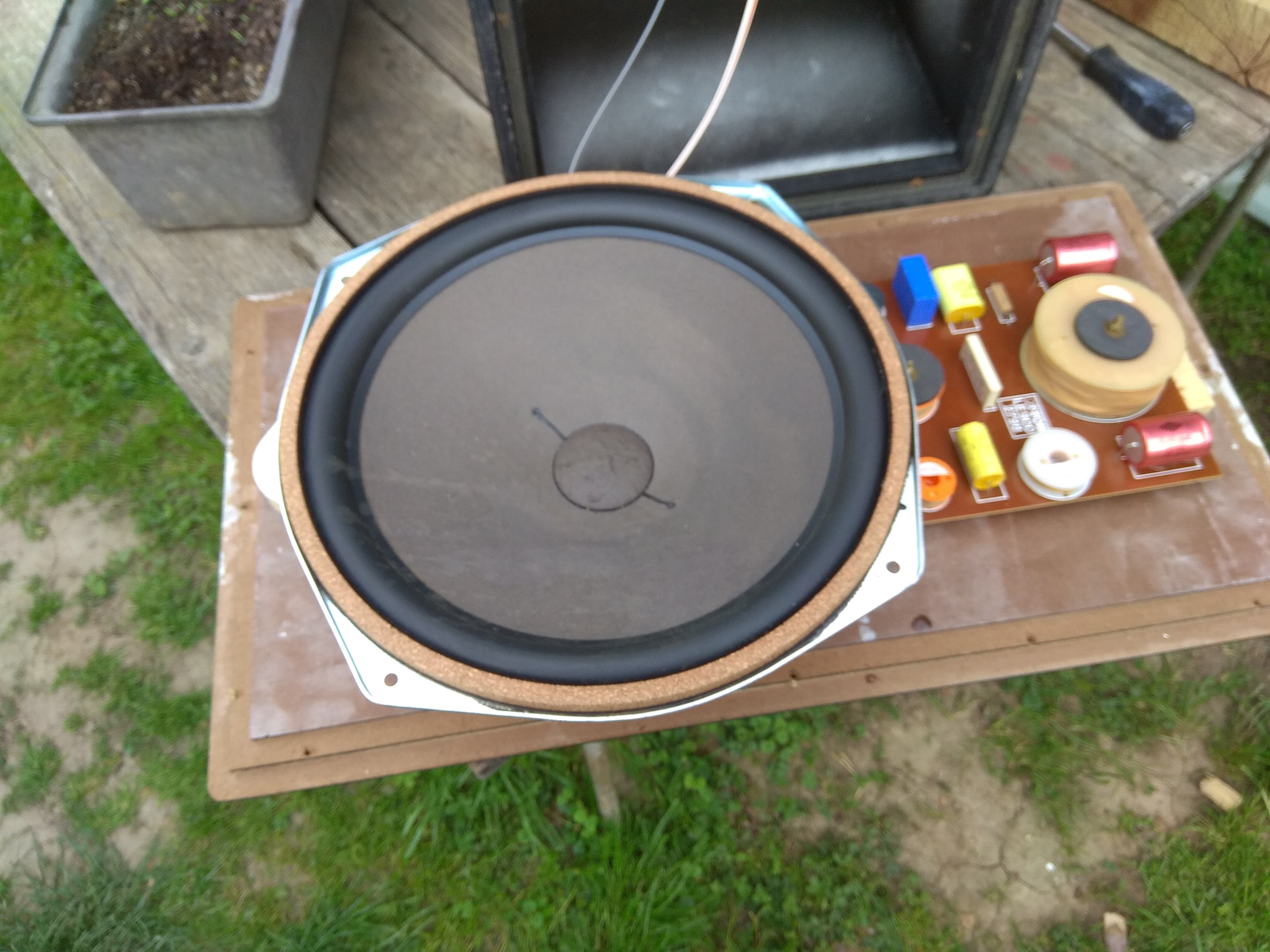

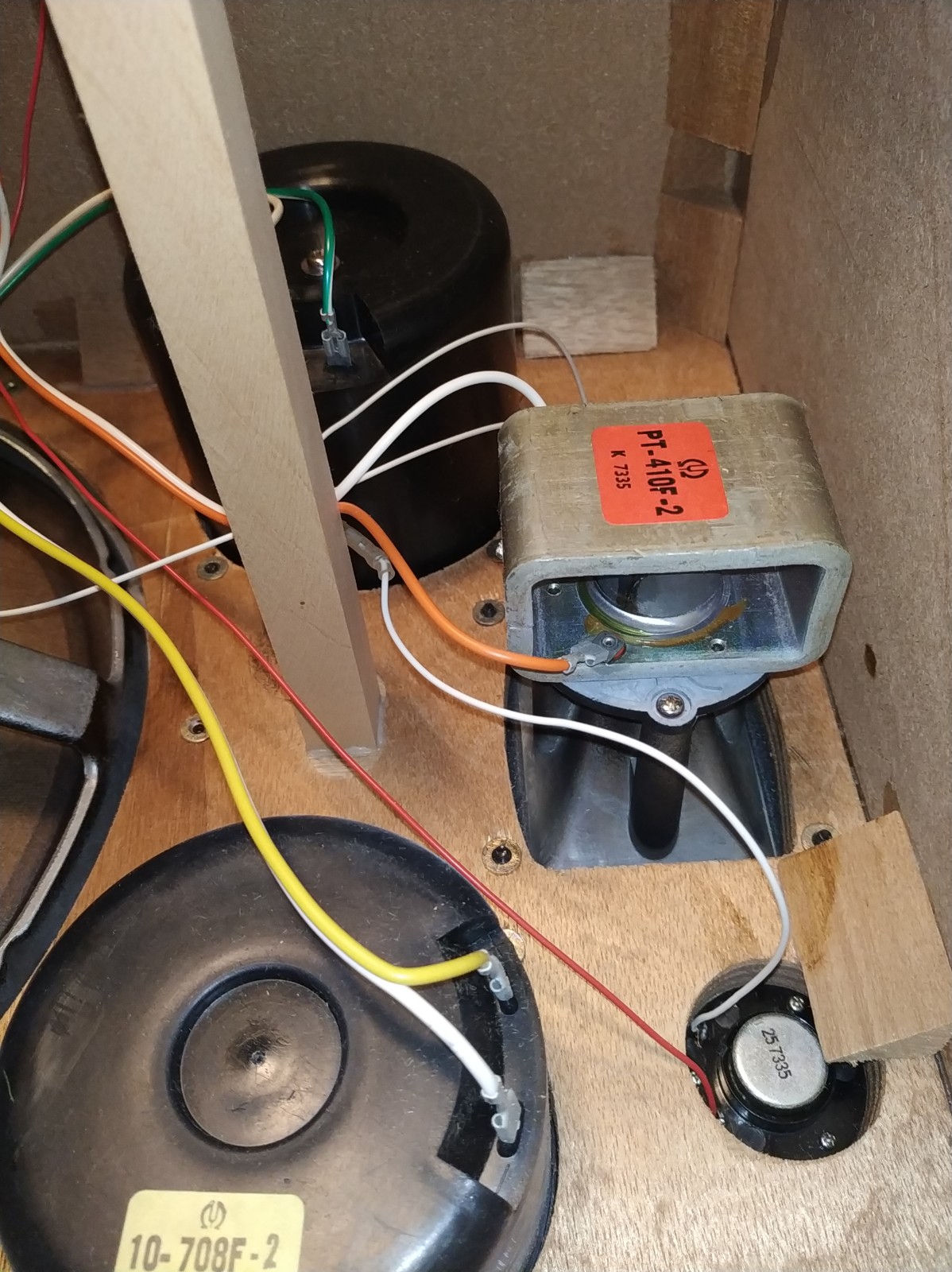

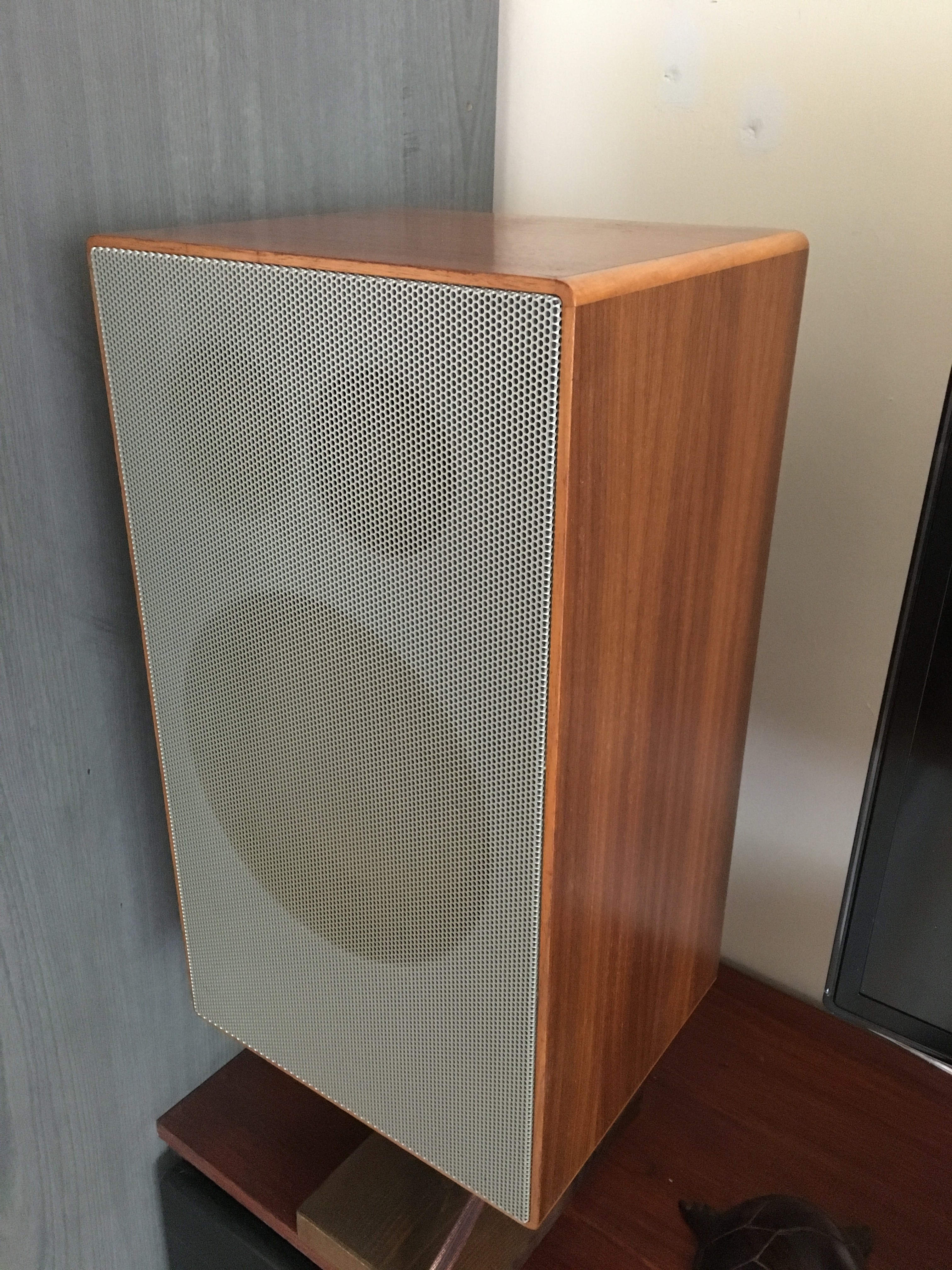

JVC SP-UX7000
Mint egy faék. De tényleg fából van.






[firka0511]

Canton LE-600 1977
(Az első kép a csillapítóanyagról nem saját.)






[Amatőr61]

Csatlakozókat az ebay-ről szoktam vásárolni: https://www.ebay.com/sch/i.html?_from=R ... +&_sacat=0

[Palm]

Tannoy Saturn S8 hangfal hangváltója:


Ha nem akarod eladni a Tannoy hangfalakat, akkor a kerámia ellenállásokat (a dómsugárzó előtt lévőt mindenképpen) érdemes lenne kicserélni azonos értékű MOX típusúra, elég, ha mindkettő 10 Wattos : https://hangtechnikakft.hu/speaker-driv ... ASC&page=1
Vagy erre: https://hangtechnikakft.hu/speaker-driv ... ASC&page=1

A dómsugárzó előtt lévő 2,4 µF kondenzátort sem ártana jobbfélére cserélni, például 2 db 1,2 µF párhuzamosan bekötve ebből: https://hangtechnikakft.hu/speaker-driv ... d-dia-1030

Továbbá kicserélni a teljes gyári belső kábelezést.
Például erre: https://hangtechnikakft.hu/speaker-driv ... -ptfe-5482
és: https://hangtechnikakft.hu/speaker-driv ... -ptfe-5481

(Nem, nem vagyok részvényes a Hangtechnika Kft-ben...:)

Köszönöm!
Tuning lesz: teljes átkábelezés, új hangváltó (közvetlenül lesznek összeforrasztva a jobb minőségű alkatrészek), homokszórt és porfestett alumínium lapra szerelt aranyozott banán aljzatok.
A gyári bélés ki lesz cserélve lehet gyapjúra és bitumenes lapozva is lesz a belseje.
Hangfal tüskét/lábat vagy veszek vagy csinálok. Ötlet van, csak kérdés mennyi lesz a nyersanyag. Bronz és alumínium rúdanyagot kell vennem és 8db kerámia csapágygolyót.
Eddig a banán aljzatok vannak még csak meg. Ilyenek:

[Amatőr61]

[quote=Palm post_id=2488961 time=1586593780 user_id=41811]
Tannoy Saturn S8 hangfal hangváltója:


Ha nem akarod eladni a Tannoy hangfalakat, akkor a kerámia ellenállásokat (a dómsugárzó előtt lévőt mindenképpen) érdemes lenne kicserélni azonos értékű MOX típusúra, elég, ha mindkettő 10 Wattos :https://hangtechnikakft.hu/speaker-driv ... ASC&page=1
Vagy erre: https://hangtechnikakft.hu/speaker-driv ... ASC&page=1

A dómsugárzó előtt lévő 2,4 µF kondenzátort sem ártana jobbfélére cserélni, például 2 db 1,2 µF párhuzamosan bekötve ebből: https://hangtechnikakft.hu/speaker-driv ... d-dia-1030

Továbbá kicserélni a teljes gyári belső kábelezést.
Például erre: https://hangtechnikakft.hu/speaker-driv ... -ptfe-5482
és: https://hangtechnikakft.hu/speaker-driv ... -ptfe-5481

(Nem, nem vagyok részvényes a Hangtechnika Kft-ben...:)

[Palm]

Tannoy Saturn S8 hangfal hangváltója:



Alkatrészek:

Kondenzátorok:
1db 30uF 100V
1db 2,4uF 250V

Ellenállások:
1db 10W 2.2 Ohm JB
1db 20W 5.6 Ohm JB

Tekercsek:
1db 1.0 mH
1db 4 mH

[fererencz]

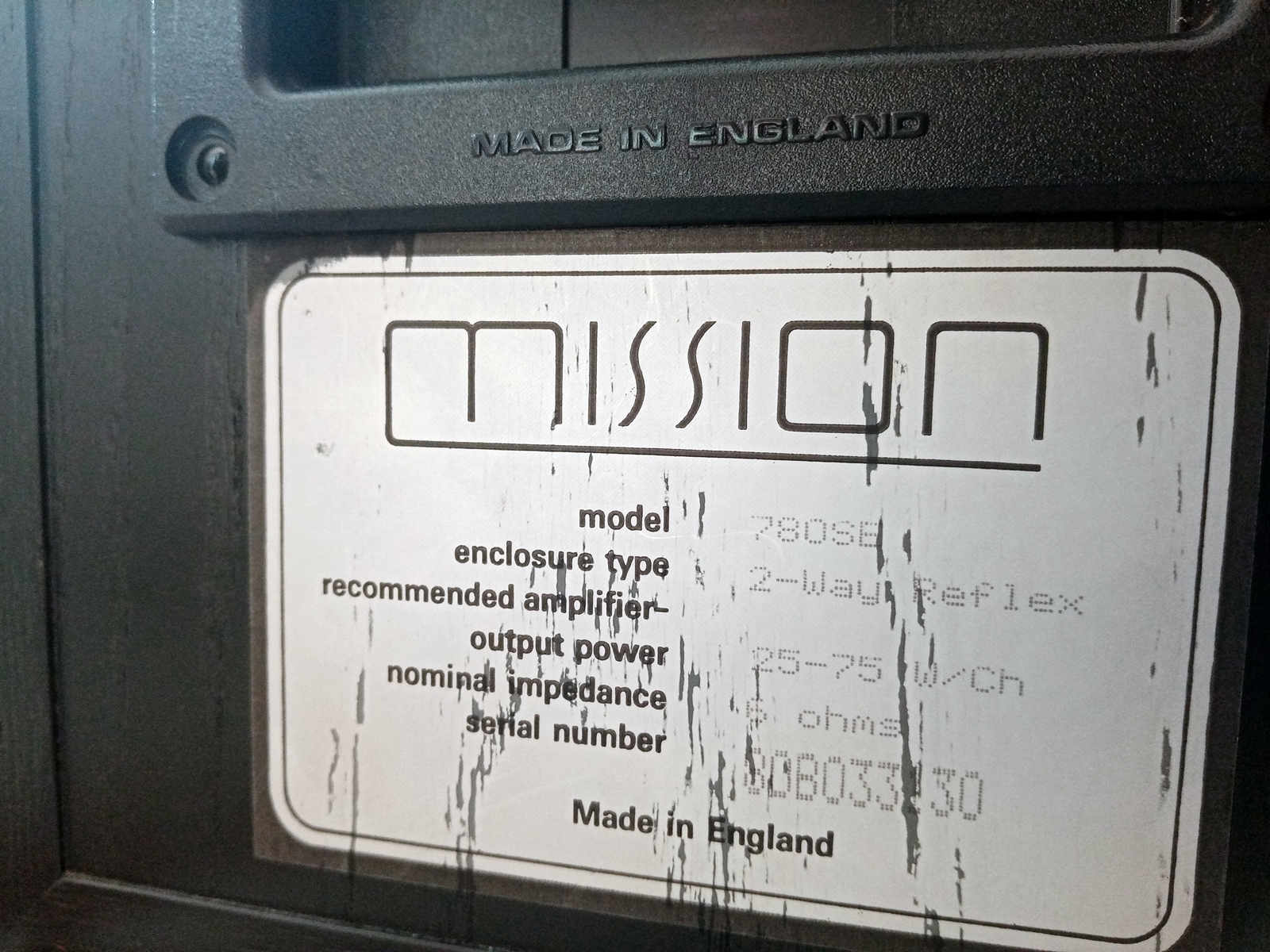

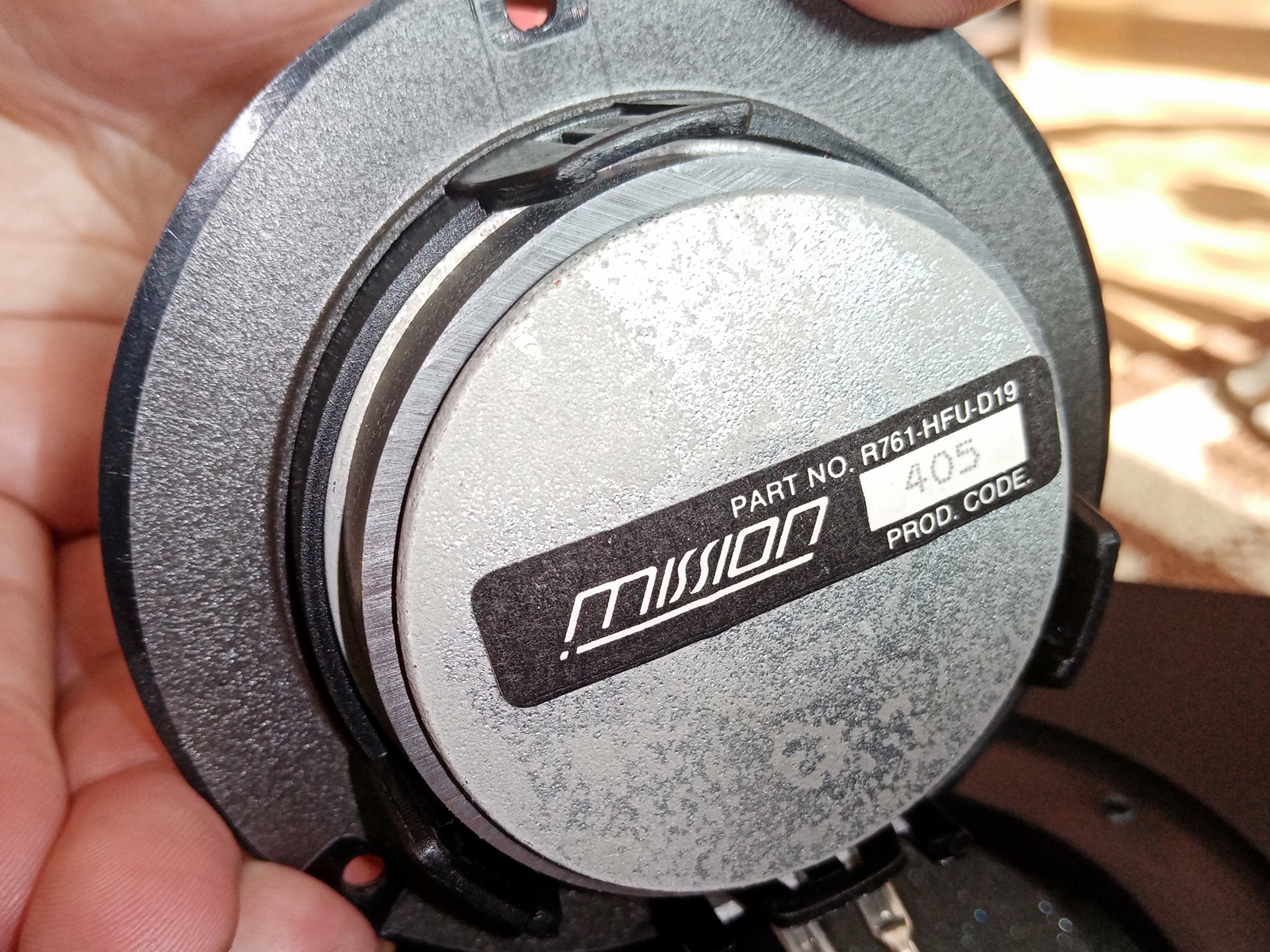

Mission 780SE.
Kedvenc kisdobozaim. Nem túl közismert/közkedvelt, pedig szerintem lenne ok rá. A hangszórókészlete nem éppen csúcskategória, de véleményem szerint igényesen építették meg. 20mm-es MDF lapok, furnér, a csillapító szivacsok alatt még bitumenlapok is vannak. A belső madzagok is már néznek ki valahogy.












[fererencz]

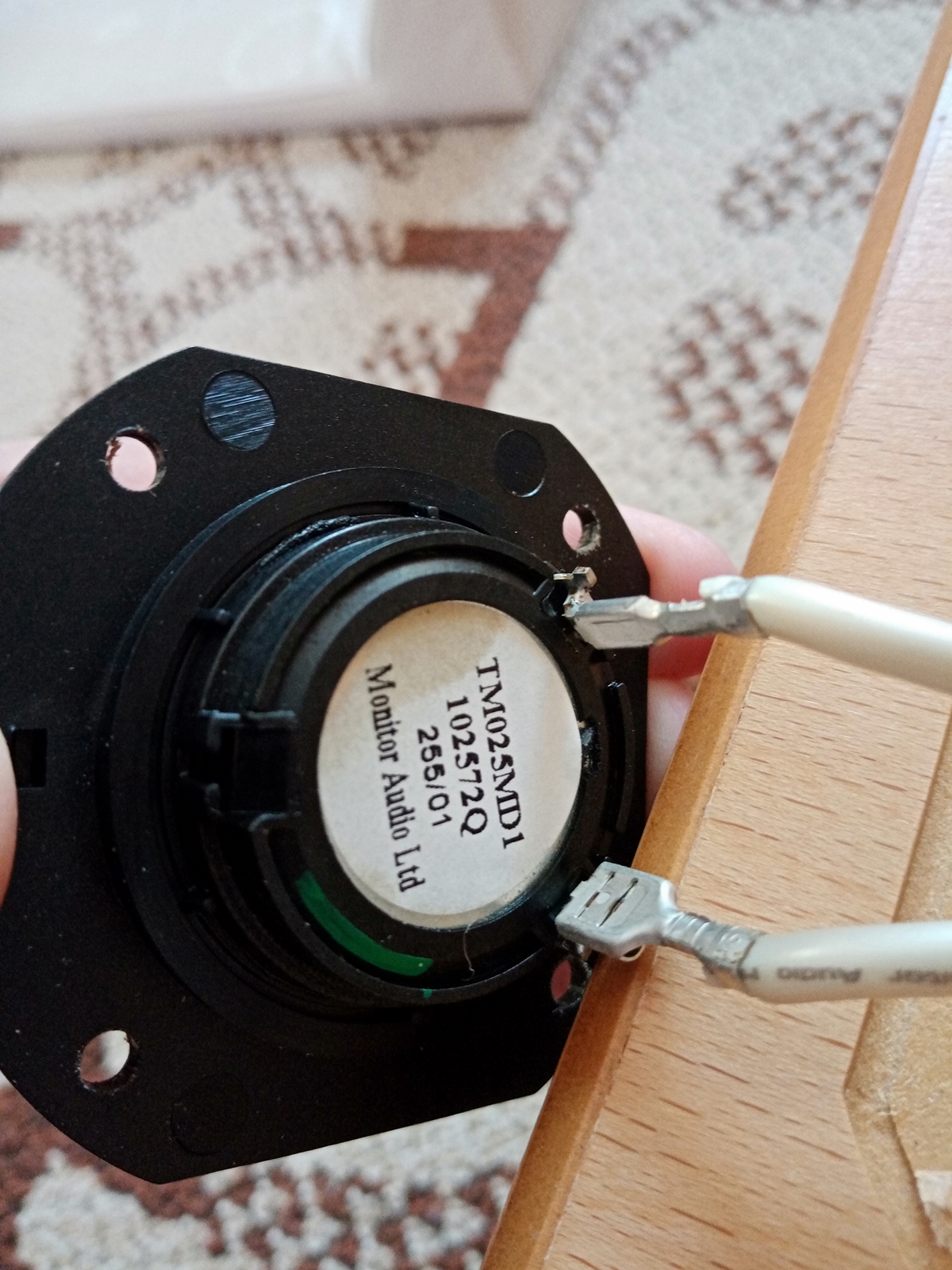

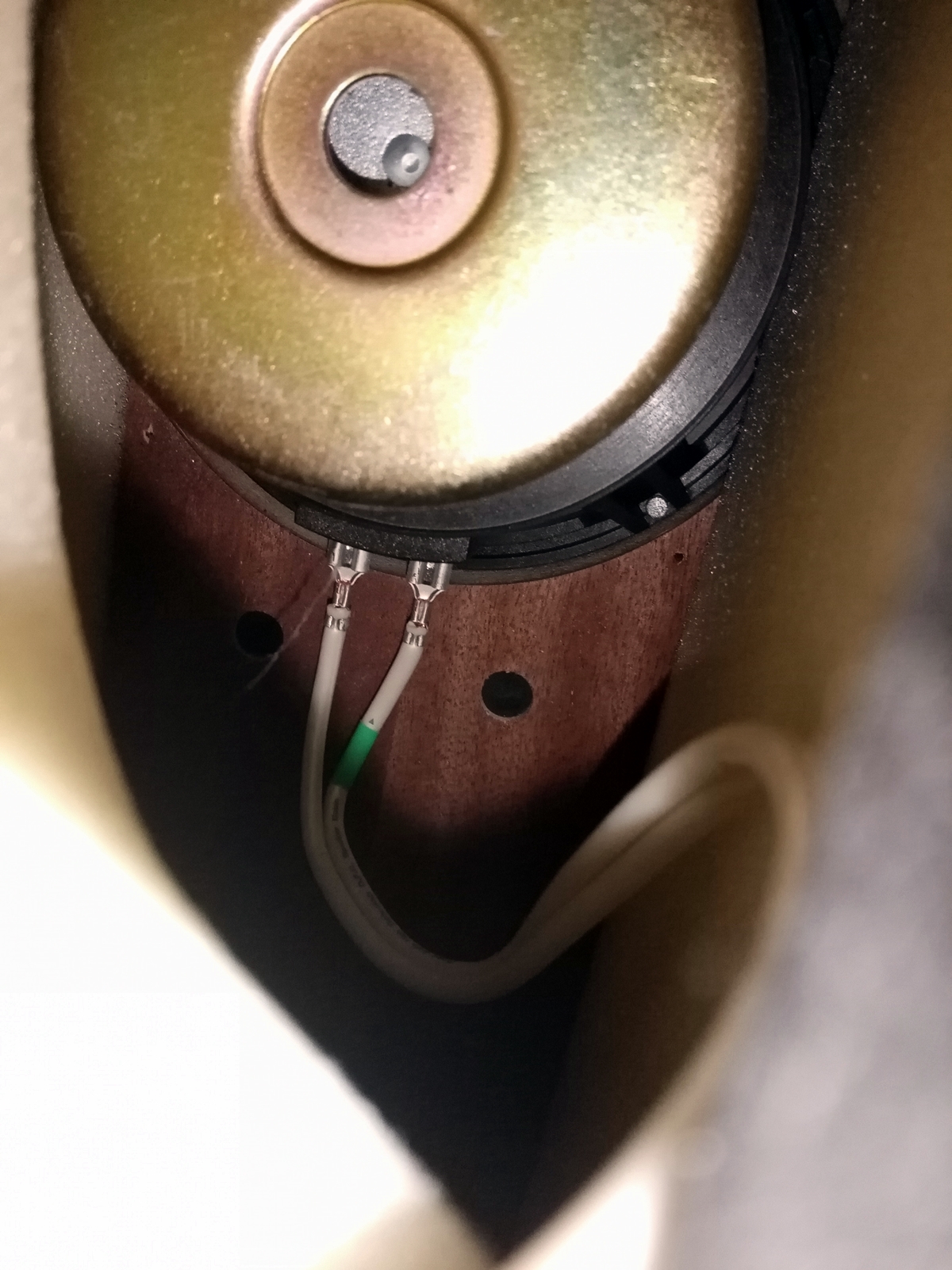

Monitor Audio Silver 5i.
A mély-közepek ragasztva is lehetnek a helyükre, így nem szedtem ki, de belenéztem amennyire lehetett:







[rokamester]

Szia!
Szerintem a műanyag kosár az egy MA sajátosság lehet, ugyanis volt MA 201-esem ('90-es évek közepéről), és jelenleg Silver 5i-m (2000 körüli) van, amikben szintén valami spéci műanyagot használtak, ha jól látom. Nem biztos, hogy ez levon az értékéből. :)
Ha van rá igény, készítek fotókat a pár generációval régebbi Silver-emről.

Ez a műanyag kosár, sok más gyártónál jelen van/volt, már jó idelye. Úgy bő 20 éve, volt két Magnat hangsugárzóm, előbb egy Vector 55, majd egy Vintage 350. Mindkét típusban műanyag kosaras mélyközép hangszórók voltak, sőt a Vector magassugárzója is műanyag előlappal készült. De emlékszem egy akkori kollégám, ugyanezt mondta az Ő Jamo(nem emlékszem a típusára) hangsugárzójáról, abban is műanyag kosaras mélyközép sugárzók voltak. Szerintem, ez a megoldás jóidelye, már elég általános(sajnos), és már nem is csak a belépő kategóriában.

Nekem egy baromi egyszerű alsó ketegóriás Jamonál - studio 120 limited, van is épp ilyen eladó a fórumon - fém kosarat adtak. De valóban nem jelent semmit, MA silver 100-nak lényegesen jobb hangja van, térben, basszusban, magas hangok részleteiben (annak nincs köze igaz a mélyközéphez). És sokkal jobb hangja van - legalábbis az én nappalimban - egy Jamo C607-nél aminek úgy emlékszem szintén fém kosara van. Pedig az már talán hasonló kategória mint a Silver 100. Amíg nem fárad el nem oszt nem szoroz, láttam már itt a fórumon jó 8 évvel ezelőtt olyat, hogy a mágnes leesett a kosárról mert a fém kosár elfáradt és mindegyik ága eltörött. A srác állítólag nem ejtette le, nem dobálta stb. Érdekes.

[zoli73]

Szia!
Szerintem a műanyag kosár az egy MA sajátosság lehet, ugyanis volt MA 201-esem ('90-es évek közepéről), és jelenleg Silver 5i-m (2000 körüli) van, amikben szintén valami spéci műanyagot használtak, ha jól látom. Nem biztos, hogy ez levon az értékéből. :)
Ha van rá igény, készítek fotókat a pár generációval régebbi Silver-emről.

Ez a műanyag kosár, sok más gyártónál jelen van/volt, már jó idelye. Úgy bő 20 éve, volt két Magnat hangsugárzóm, előbb egy Vector 55, majd egy Vintage 350. Mindkét típusban műanyag kosaras mélyközép hangszórók voltak, sőt a Vector magassugárzója is műanyag előlappal készült. De emlékszem egy akkori kollégám, ugyanezt mondta az Ő Jamo(nem emlékszem a típusára) hangsugárzójáról, abban is műanyag kosaras mélyközép sugárzók voltak. Szerintem, ez a megoldás jóidelye, már elég általános(sajnos), és már nem is csak a belépő kategóriában.
