Szétszerelt hangsugárzókról készült képek

[fererencz]

Szia!
Szerintem a műanyag kosár az egy MA sajátosság lehet, ugyanis volt MA 201-esem ('90-es évek közepéről), és jelenleg Silver 5i-m (2000 körüli) van, amikben szintén valami spéci műanyagot használtak, ha jól látom. Nem biztos, hogy ez levon az értékéből. :)
Ha van rá igény, készítek fotókat a pár generációval régebbi Silver-emről.

[rokamester]

Sziasztok!

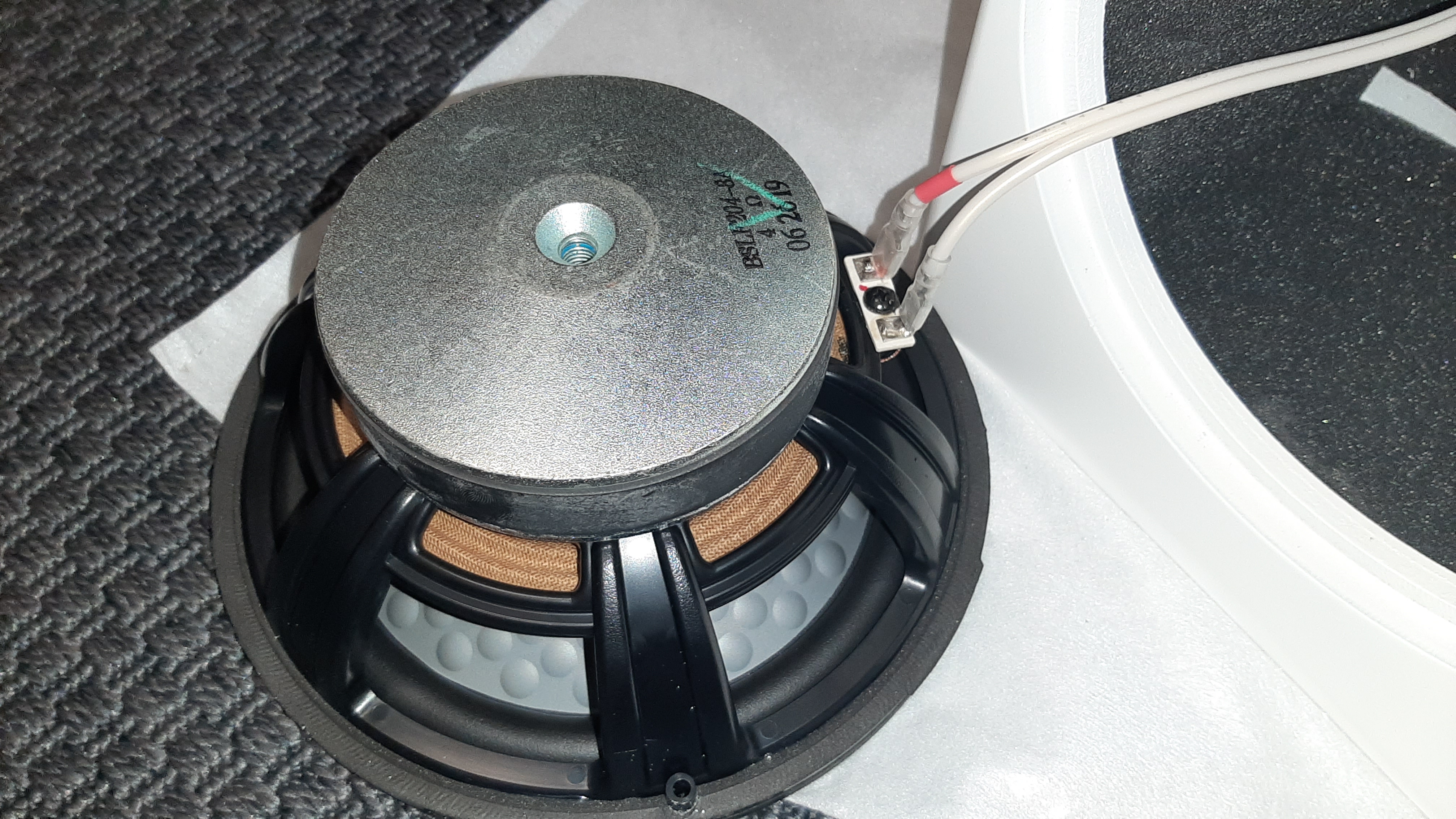

Szétkaptam egy Monitor Audio Silver 100-at mert az egyik magasa hol szól, hol nem szól. Most legutóbb két napig ment aztán megint elcsendesedett.
Megérte szétszedni mert legalább tudtam pár képet lőni, bár nem a legjobbak.
Ami meglepett pozitívan: egész normálisnak tűnő kábel került bele. Illetve merevítve van a doboz minden irányba, valamint mindenhova bélés került.

Ami negatívan ért: műanyag az öntvénykosara a mélyközépnek!!! Anno rendeltem Bélától egy Hivi mélyközepet egyik hangfalamba, basszus az ehhez képest hatszor komolyabbnak tűnt, mint súlyra, mint minőségre. Továbbá mágnesesen árnyékolt is volt. Pedig össz-vissz ha jól emlékszem 20eFt volt a pár, valami ilyesmi, már a típusra nem emlékszem. Az is fura, hogy semmilyen Monitor Audio logo nincs a mágnesen, az öntvényen, a magasnak a belső műanyag öntvényén legalább van.

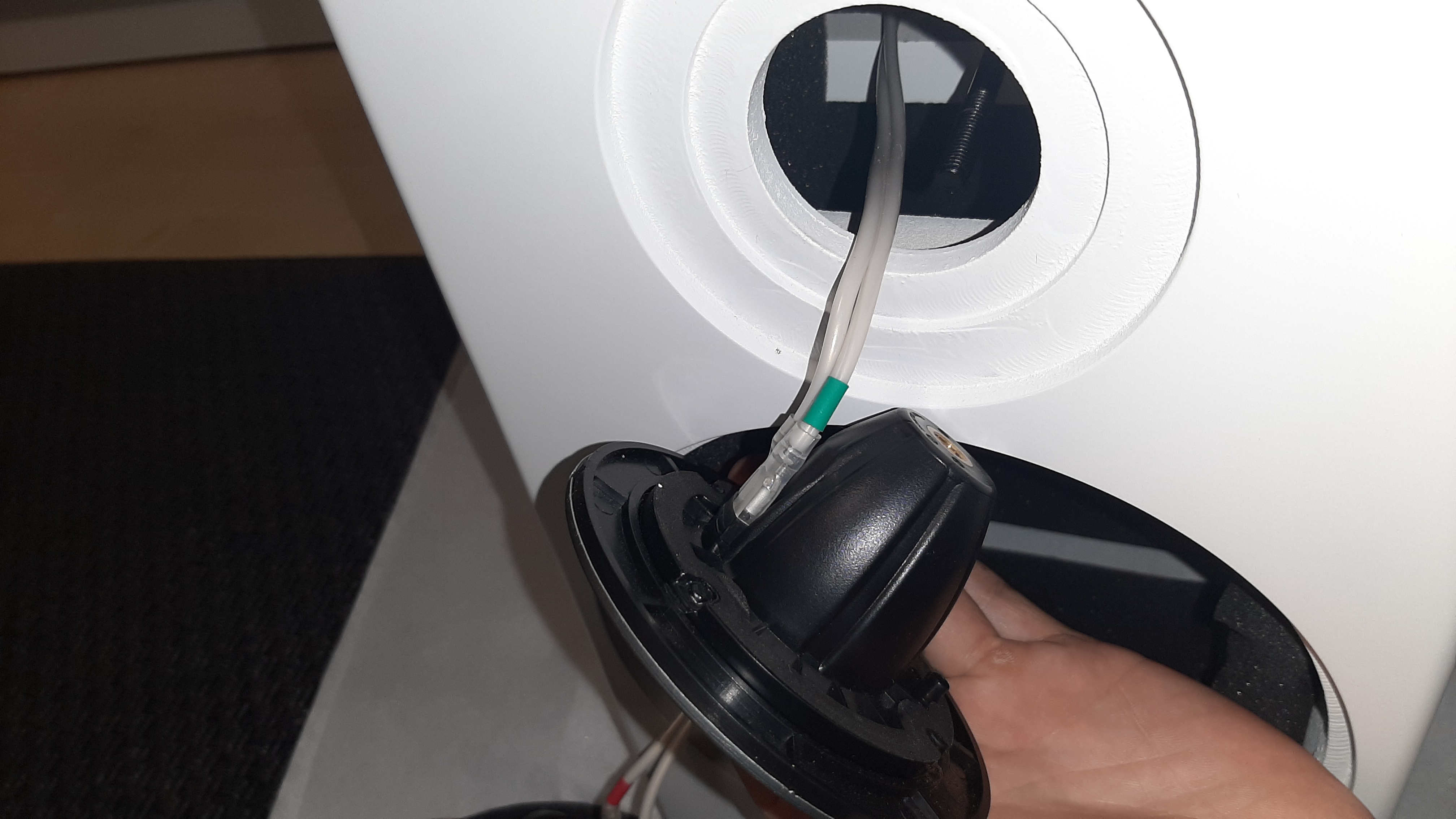

Ami idegörlő, az az összerakása! Aki ismeri a Monitor Audiot tudja hogy mostanság egy hosszú csavarral rögzítik a hangfal hátlapjáról a hangszórókat. Na ezt a csavart visszatekerni - pontosabban beletalálni - a hangszóró hátuljába nem kis türelmet igényel. Főleg a mélyközép esetében mivel a mágnes magára rantja mikor megközelíti a csavar. Azt hinné az ember könnyű lesz, de nem. Ha még a csavar furata a hátlapon közel azonos átmérőjű lenne a csavarral, akkor gyorsabba megoldható lenne. De nem. Így kb. olyan mozgásteret ad a hosszú csavarnak, hogy mire eljut a hangszóróig a betekerendő része, kb egy 5cm-es átmérőjű kört lehet vele rajzolni. És akkor - amint írtam - nehezíti a mágnes vonzó tulajdonsága. Jó játék.
(Egyébként tuti forrasztási hiba lesz a hangváltón mert megmozgattam a kábeleket, összeraktam és egyáltalán nem szól a magas. Eddig legalább szólt-nem szólt felállás volt)

[Palm]

Magnat Vector Needle

A magas és közép gyári hangváltója:



A mélyek hangváltója:



Mély hangszóró (W110 CP 1270 S):



Közép hangszóró (W110 CP 470 S):



Magas hangszóró (T25 KE 475 D):



A doboz belseje, kiszedve a "bélés":

[T.lavina]

Üdvözletem Mindenkinek!

Canton GLE 70 vagy 100 -hoz keresek magassugárzókat (1 párat). Nem egyszerű feladat... Esetleg valami ötlet?
Előre is köszönet.

[mgus]

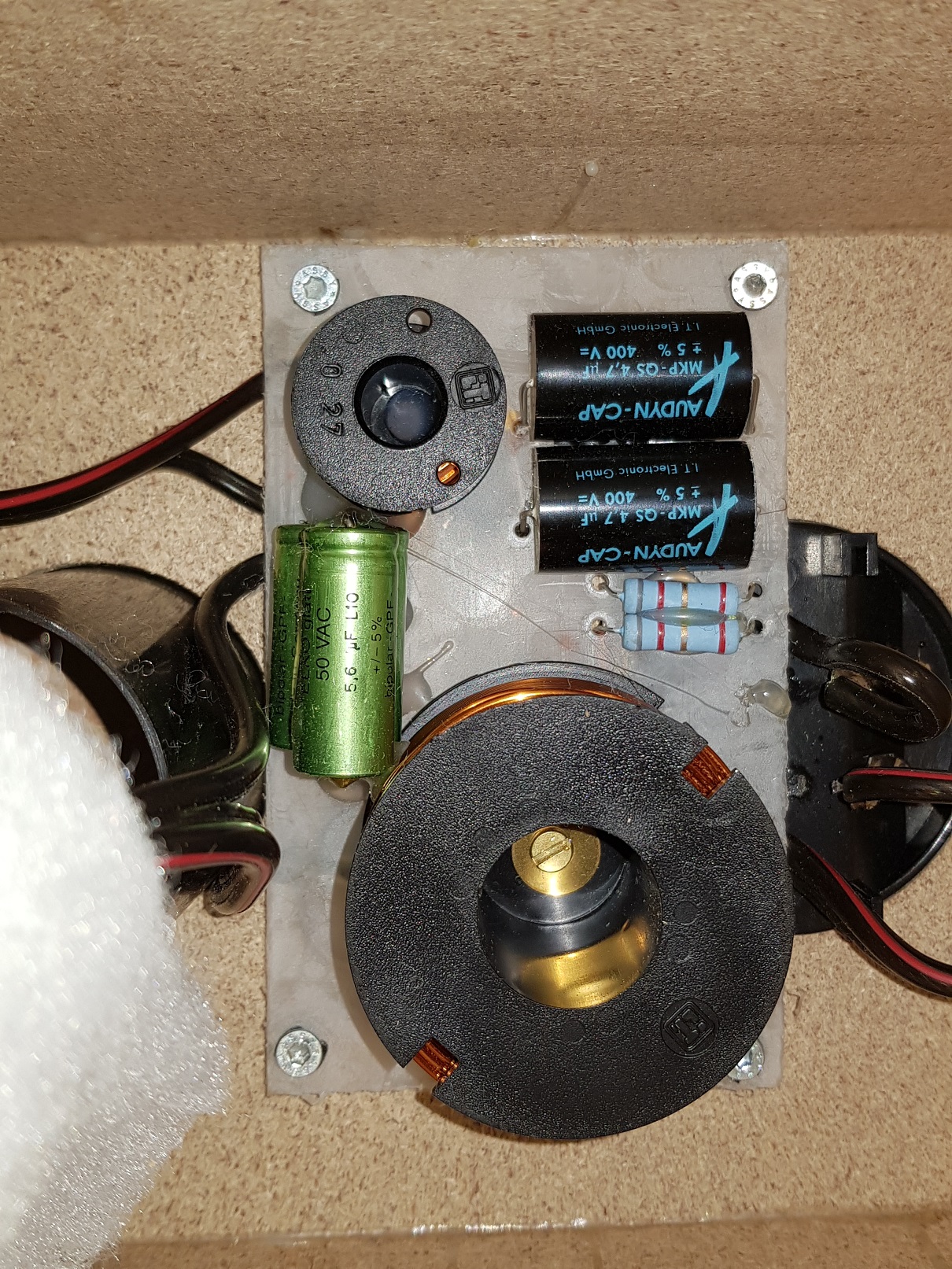

Mivel nem találtam a neten gondoltam felrakom Phonar Compact 2 belső képek.

[Ruben]

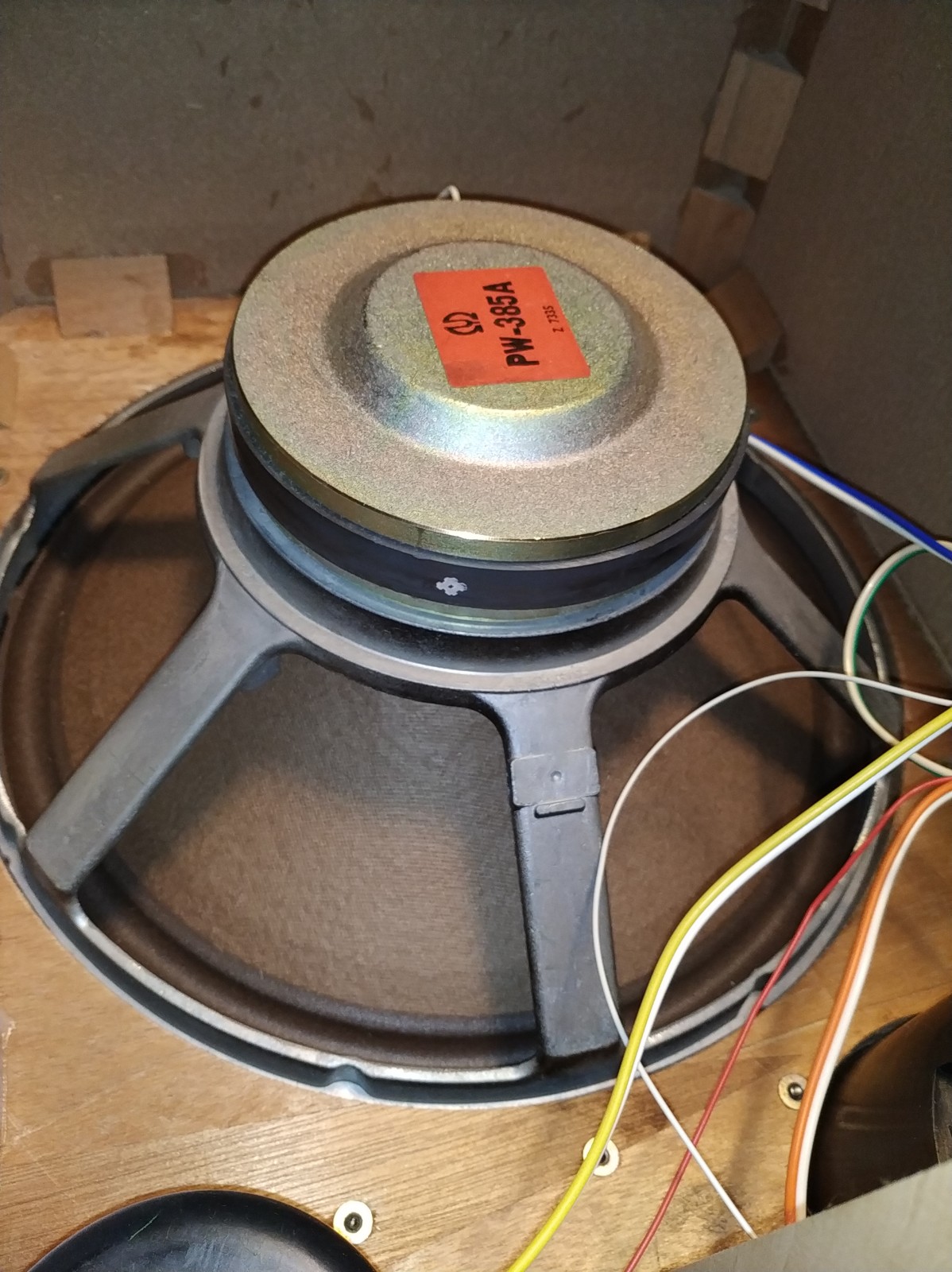

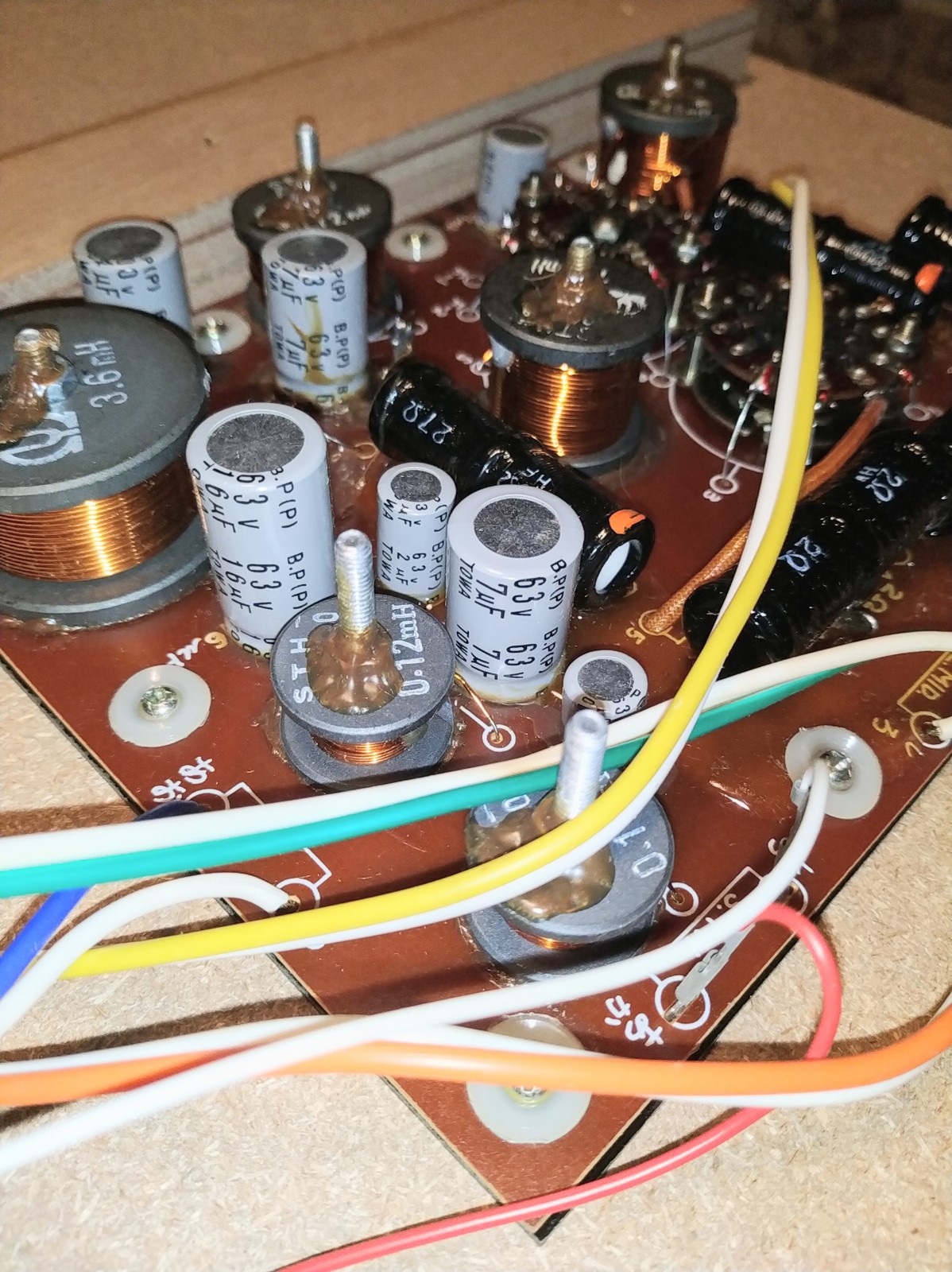

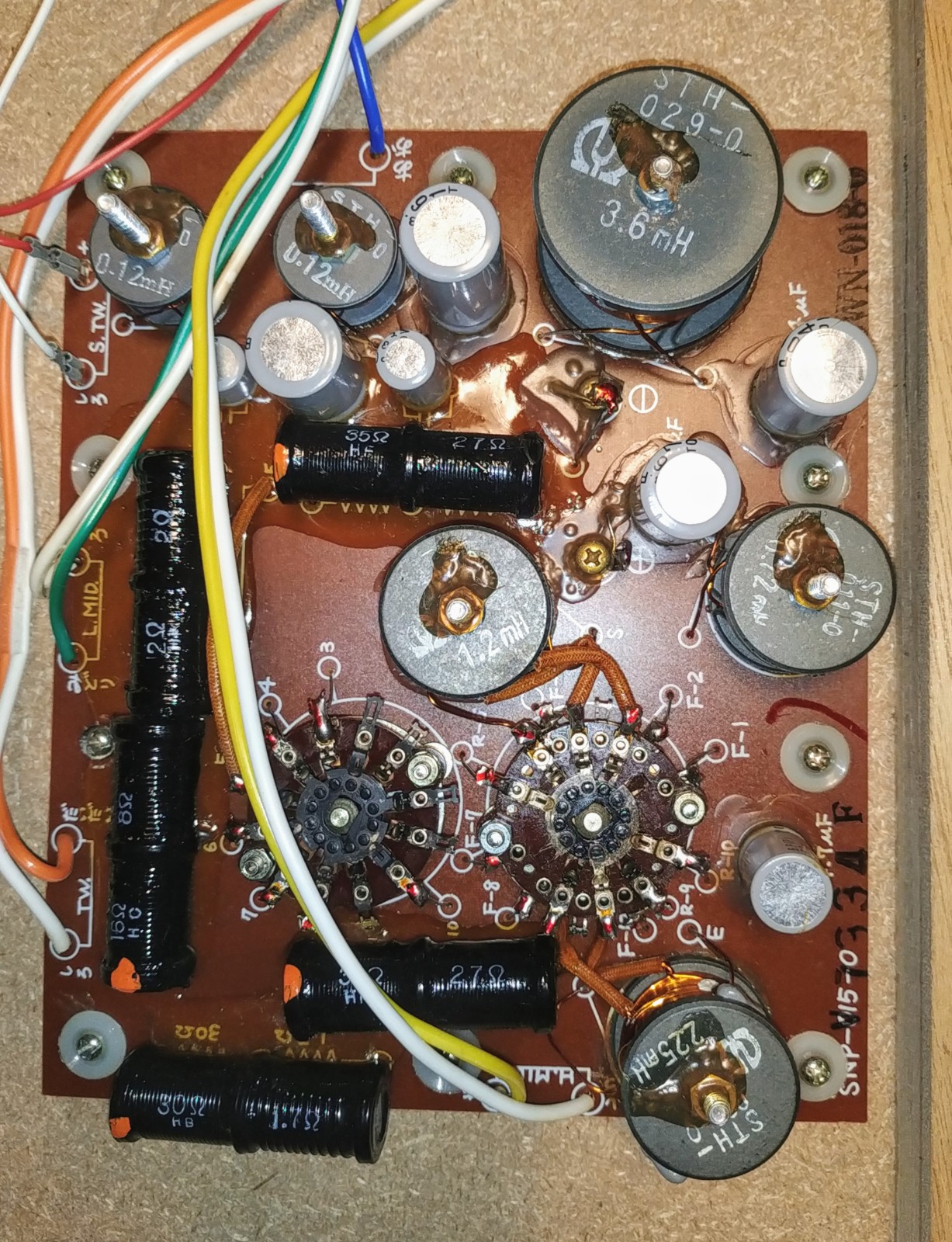

Pioneer CS 99 A







[Lancer-2015]

Üdv Mindenkinek!

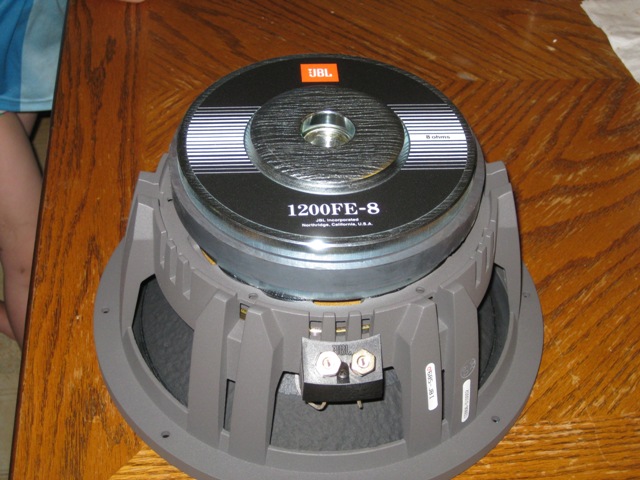

Tudna valaki képet közölni a mostani Jbl L100 Classic-ról?
Sehol nem találtam róla belső fotókat.
Szívesen megnézném mit alkottak.
Hátha közzé tett a gyártó készítés közbeni képeket csak én nem találom...

És ahogy látom ugyan az a váltója mint a JBL L100 Reissue:

Köszönöm szépen a gyors reakciót!
Remélem egyszer szert tudok tenni egy ilyenre....

[mgus]

Üdv Mindenkinek!

Tudna valaki képet közölni a mostani Jbl L100 Classic-ról?
Sehol nem találtam róla belső fotókat.
Szívesen megnézném mit alkottak.
Hátha közzé tett a gyártó készítés közbeni képeket csak én nem találom...

És ahogy látom ugyan az a váltója mint a JBL L100 Reissue:

[mgus]

Üdv Mindenkinek!

Tudna valaki képet közölni a mostani Jbl L100 Classic-ról?
Sehol nem találtam róla belső fotókat.
Szívesen megnézném mit alkottak.
Hátha közzé tett a gyártó készítés közbeni képeket csak én nem találom...

Íme:

[Lancer-2015]

Üdv Mindenkinek!

Tudna valaki képet közölni a mostani Jbl L100 Classic-ról?
Sehol nem találtam róla belső fotókat.
Szívesen megnézném mit alkottak.
Hátha közzé tett a gyártó készítés közbeni képeket csak én nem találom...

[firka0511]

Az inkáb a LE-900 következő generációja. Az az ár elég borsosnak tűnik. A LE-600 pl. 100 euro környékén szokott megállni. Az enyém 32 ezer volt és nagyon szép, szinte hibátlan.

[tottyi]

En egy GLE 100-ast szeretnek majd valamikor mikor ugy lesz penzem. :) Most is van egy a szomszedban elado de 360 euroert azt sokallom.

[firka0511]

Ezek a Canton-ok nagyon durva hangfalak, hogy ilyen melyrol indulnak a frekvenciai.

Nagyon szép a hangjuk, de a 21Hz azért finom túlzás. :) A 30Hz-t már halkan hallom és a 40Hz szól szépen, határozottan. Egy mért frekvenciagörbére én is kiváncsi lennék!

[tottyi]

Ezek a Canton-ok nagyon durva hangfalak, hogy ilyen melyrol indulnak a frekvenciai.

[firka0511]

Canton LE-600 1977! :)
A csillapítás végett az egész dobozt 4cm vastag közetgyapot lapokkal tömték ki fullra. (Légmentesen zárt doboz.)

[zsolt67]

Sziasztok, bocs ha rossz a forum, de nem talaltam elsore jobbat. Lenne 3db NACSound "hangdoboz" elegge elhanyagolt alapotban. Szerintetek ezzel erdemes foglalkozni? Felujitani vagy a hangszorokat felhasznalni belole? 2 millios nagysagrenben aruljak ujonnan http://www.the-ear.net/review-hardware/ ... oudspeaker
Itt vannak a kepek az allapotrol https://photos.app.goo.gl/yEg5Ti7RLLu7T56r8


[kistibcsi]

B&W Mátrix 2 váltó:


[-KP-]

Csak szét szedtem a Swans T600f et. Érdekes belseje van. Tulajdonképpen egy álló hangfalnak álcázott monitor sugárzó. A ribbon alatt nem sokkal le van rekesztve az egész, az alja gyakorlatilag egy állvány. Csillapito anyag nem sok van benne, talán nem is ér semmit. A hangvaltok külön vannak, bal oldali a melykozep, jobb a ribbon. Fene tudja milyen minőséget képviselnek.

Szerintem teljesen korrekt.

[bezdany]

Csak szét szedtem a Swans T600f et. Érdekes belseje van. Tulajdonképpen egy álló hangfalnak álcázott monitor sugárzó. A ribbon alatt nem sokkal le van rekesztve az egész, az alja gyakorlatilag egy állvány. Csillapito anyag nem sok van benne, talán nem is ér semmit. A hangvaltok külön vannak, bal oldali a melykozep, jobb a ribbon. Fene tudja milyen minőséget képviselnek.



[firka0511]

Harman/Kardon MAS 100 hangdoboz váltója:




[Speedy Gonzales]

Szakik, ha valakinek van tippje, ne tartsa magába:
https://avx.hu/forum/viewtopic.php?f=60&t=125146
Köszi!

[PrinceHerceg]

Vajon felrobbantotta már végre azokat a szarokat?

[Voyager]

Levente sajátos stílusában.... :)



youtu.be/7zCNam7qGnA

[eclipse006]

Akit érdekel, nyugodtan megkereshet akár privátban.

Itt is írhatsz róla nyugodtan...

Rendben, akkor írok ide egy kis tapasztalatot. :)
Mielőtt nekiláttam a dobozok szétszerelésének, pár jól ismert zeneszámot meghallgattam, csak hogy maradjon némi emlék a gyári keresztváltóval szerelt sugárzók hangjáról. Ezután pár órás barkácsolást követve jöhetett a módosított keresztváltóval szerelt Arcusok tesztelése. Nyilván ugyanazokkal a számokkal történt az első teszt.
Ami elsőre feltűnt az a magastartomány tisztaságának javulása és annak kicsit érces megszólalásának eltűnése volt. Hosszabb hallgatozás után még egyértelműbbé vált, hogy megérte a befektetés. Különféle zenestílusokat alkalmazva egyre jobban erősödött bennem ez az érzés. Javult a térérzet is, illetve olyan részletek jöttek elő, amiket vagy nagyon gyengén, vagy egyáltalán nem lehetett hallani. Hangszeres számoknál például a nagybőgő artikuláltsága is jelentősen nőtt és komplexebb részeknél sem mosódott a hangkép.
Ahogy írtam is, már eredeti állapotukban is jól muzsikáltak a kis Arcusok. Ez a befektetés pedig fokozta az amúgy is kellemes, zenei hangot.

[Voyager]

Akit érdekel, nyugodtan megkereshet akár privátban.

Itt is írhatsz róla nyugodtan...
