A TA-N7-et az általam látott eredeti Japán katalógusok alapján Japánban 1977 közepe-1978 vége között forgalmazták, Európában 1978-1981 között (bár az N7-et csak egy 1978-as német katalógusban láttam, vélhetően csak a fekete N7B került Európában forgalomba).
Alább egy kép a tulajdonomban lévő egyik eredeti 1977 novemberi Japán katalógusból.

[tunerman]

Kaptam visszajelzést a megjavított, de eredeti állapotában hagyott '70-es évekbeli Sony TA-N7B V-FET-es végfok üzembehelyezéséről
A jó zenehallgatást kivánalmamra kicsit később a következő választ kaptam:

" Köszönöm szépen, lesz is, mert a csöves előerősítőmet elé kötve olyan hangja van, amit még nem hallottam. Még így frissen is is nagyon-nagyon tetszik, itt marad nálam."

TJ.

[tonee73]

Sziasztok,

Mi a különbség az A20 és I20 Primare-k között?

A kérdés átkerült a helyére.

[tunerman]

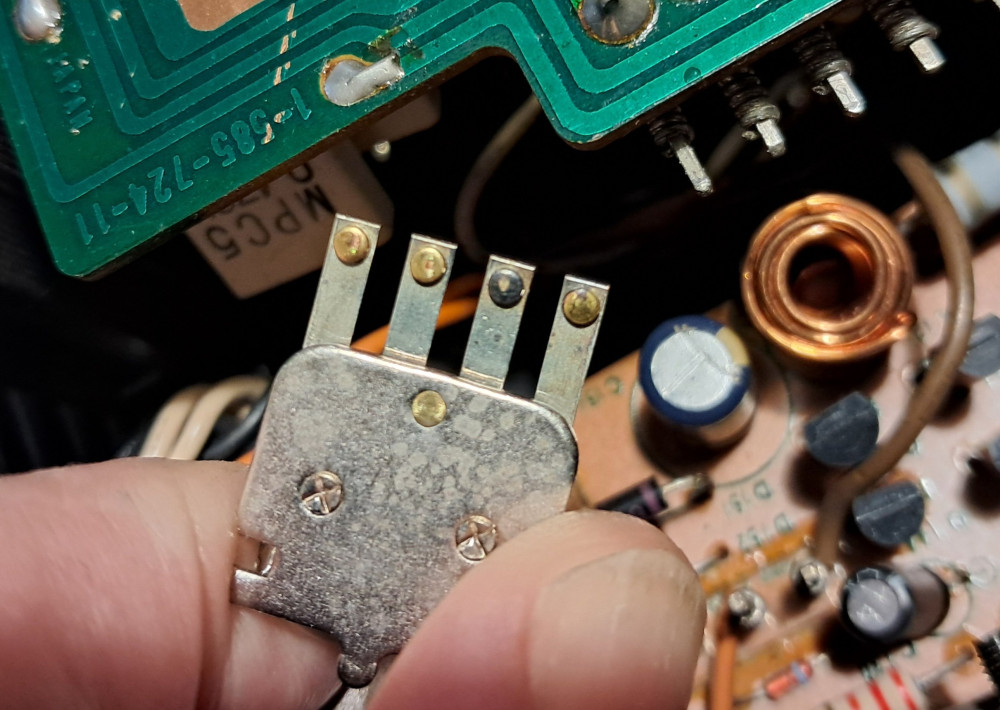

Megjöttek a megrendelt MPC71 1R/5W ellenállások a Sony TA-N7B V-FET erősítőbe, de a beépítésük előtt a két hangszórórelét szétszedtem és az érintkezőiket kitisztítottam.

Az ellenállások beforrasztása után egyből indult az erősítő, egyedi jelenség lehet a két hangszórórelé kb. 1mp-es időkéséssel való bekapcsolása (nem egyforma a két relé tápegység terhelése ).

Megmértem a végfokok torzítását 1kHz/100W/8R műterheléssel, hát a hanggenerátorom saját THD értékét láttam megjelenni a kimeneten (0,015%)
It's a Sony
TJ.

[gyugope]

Sziasztok,

Mi a különbség az A20 és I20 Primare-k között?

[tunerman]

Azt tudjuk, hogy erre a combos kinénezű erősítőre nagyon nem javasolt 4 Ohm-os dobozt kötni? Azért mert egy erősítő nagy és nehéz, nem biztos hogy kibír mindent
AI bácsitól lehet a részletekről érdeklődni, ha valakit érdekel (én is onnan veszem)
Viszont a BJT fokozatot lehet upgrédelni (FET-eknek a gate vezérlését adja), hogy 4 Ohm fele közelebb kerülhessen a gép.
Ha elszáll a BJT, magával viheti a FET-eket és akkor vége a dalolászásnak

Visszatekintve a '70-es második felére láthatjuk, hogy az erősìtőtervezés eme korszakának az egyik "hattyúdala" volt a V-FET-ket használó Sony TA-N7B végfoka.
A félvezető készlete inkább a minőségi zenehallgatás ìrányába vitte a projektet, ez jól látható a kis áramú/teljesìtményű kimeneti eszközök használatából is.

[OFF - katt ide ha látni akarod]

A 2SK60/2SJ18 V-FET-ek 5A/63W, a 2SC1173/2SA473 BJT-k 3A/10W nem túl combos határadatokkal rendelkeznek...az viszont észrevehető, hogy törekedtek a nagy sebességű kimeneti eszközök használatára. A kisteljesítményű komplementer végtranzisztorok 100MHz-es határfrekvenciája erre utalhat.

Aki a 4 ohmos, vagy még kisebb impedanciás hangfalallal rendelkezett, annak ott volt pl. a Nelson Pass féle Threshold/Stasis vonal, amely szerintem kimondottan az előforduló "erőműi" ìgényeket elégítette ki.
Kinek a pap...
TJ.

[hodyka]

Power output: 100 watts per channel into 8Ω (stereo)

Frequency response: 1Hz to 100kHz

Total harmonic distortion: 0.01%

Damping factor: 100

Input sensitivity: 1.3V

Signal to noise ratio: 120dB

Speaker load impedance: 8Ω (minimum)

Dimensions: 430 x 170 x 335mm

Weight: 21kg

[tamagaba]

Azt tudjuk, hogy erre a combos kinénezű erősítőre nagyon nem javasolt 4 Ohm-os dobozt kötni? Azért mert egy erősítő nagy és nehéz, nem biztos hogy kibír mindent
AI bácsitól lehet a részletekről érdeklődni, ha valakit érdekel (én is onnan veszem)
Viszont a BJT fokozatot lehet upgrédelni (FET-eknek a gate vezérlését adja), hogy 4 Ohm fele közelebb kerülhessen a gép.
Ha elszáll a BJT, magával viheti a FET-eket és akkor vége a dalolászásnak

[Hovarju#7]

Mekkora szerencse volt tehát egy ilyen tipushibás erősítő megvétele
TJ.

és mekkora rizikó

[tunerman]

Ikonikus erősítő került hozzám javításra - egy Sony TA-N7B V-FET teljesítmény erősìtő

Hibásan vették meg, elképesztő kockázatot vállalva, mivel ha a V-FET-ek mentek tönkre benne, akkor az azonnali gazdasági totálkár...viszont ha mégsem, akkor az viszont évszázad üzlete lenne.
Az eladó rövid üzenete csak annyi volt, hogy nem lehet bekapcsolni, ami valóban fennállt, mivel a "SOFT START" áramkör két teljesítmény ellenállása szétrobbant benne.
(A két hibrid BJT/V-FET végfok nem volt zárlatos, mivel már így a toroid trafók primer oldala nem kapott feszültséget)

Az elvi kapcsolást átnézve ennek az ellenállás szétrobbanásnak egy oka lehetett, nem kapcsolt be "SOFT START" relé, ami két ellenállást rövidrezárva megszünteti azok áramköri szerepét.

A dual monó kivitel miatt két különálló hangszórórelé tápegység van, de jobb oldalira rá van kötve a hálózati puha indítást intéző relé is. Na ez a 22uF/100v-os pufferkondenzàtor megadta magát a dupla terhelés alatt, és ezért nem indult el a "SOFT START" funkció.

Mindkét oldali 22uF/100v-os puffert kicserélve - és két próba 1R/20W-os ellenállást ideiglenesen beforrasztva - az erősítő bekapcsolt és rendben működött.
Mekkora szerencse volt tehát egy ilyen tipushibás erősítő megvétele
TJ.

[frankoo]

Sziasztok!

Valakinek esetleg lenne kölcsön (Budapesten vagy Pest megyében) egyetlen mérésre egy Lingdorf TDAI 2200-as erősítőhöz gyári mikrofonja? Egy csokival vagy borral vagy olajadalékkal tudnám meghálálni!

Lyngdorf Room perfect mic.jpg (8.97 KiB) Megtekintve 2644 alkalommal

[grindlock]

Sok subon "standard hangfalcsatlakozók vannak, 2x2 pár hangfalkábel bekötésére.
Ott gondolom, simán 2 pár hangfalkábelt kell kötni?

Én csak a High-Level inputról írtam.
A nálad lévő mélyláda bekötésének pontos módját nem ismerem. Ajánlom, hogy nézz utána alaposan a kézikönyvben.

A mostani csak line level inputot tud.

Majd a következő lenne high level inputos, csak azt annyira nem vágom még.

[Voyager]

Sok subon "standard hangfalcsatlakozók vannak, 2x2 pár hangfalkábel bekötésére.
Ott gondolom, simán 2 pár hangfalkábelt kell kötni?

Én csak a High-Level inputról írtam.
A nálad lévő mélyláda bekötésének pontos módját nem ismerem. Ajánlom, hogy nézz utána alaposan a kézikönyvben.

[grindlock]

Sziasztok

Sub bekötés kérdésem lenne.

Jelenleg az erősítő fejlhallgató kimenetről jack-rca-val kap jelet az aktív subwoofer, nincs rajta high level input.

Ha olyan subra váltanék, amin van high level input, akkor azt hogy kell bekötni?
- ugyannarra a hangfal kimenetre, amin most a hangfalak vannak?
- vagy a "remote speaker" kimenetre, kvázi külön hangfalként?

Illetve most 8 ohmos hangfalak vannak, akkor - gondolom - a sub hangfalnak is 8 ohmosnak kellene lennie?

Köszi

Az ábra szerint csatlakoztasd az erősítő kimenetére oda ahová a két hangsugárzó van kötve. Az aktív és HI-LEVEL módon csatlakoztatott mélyláda Ohm-os paramétere irreleváns. Az erősítő ez esetben 100KOhm felett fogja "látni" a bekötött subwofer-t.

Képernyőkép 2026-04-20 125120.png

Sok subon "standard hangfalcsatlakozók vannak, 2x2 pár hangfalkábel bekötésére.
Ott gondolom, simán 2 pár hangfalkábelt kell kötni?

[Voyager]

Sziasztok

Sub bekötés kérdésem lenne.

Jelenleg az erősítő fejlhallgató kimenetről jack-rca-val kap jelet az aktív subwoofer, nincs rajta high level input.

Ha olyan subra váltanék, amin van high level input, akkor azt hogy kell bekötni?
- ugyannarra a hangfal kimenetre, amin most a hangfalak vannak?
- vagy a "remote speaker" kimenetre, kvázi külön hangfalként?

Illetve most 8 ohmos hangfalak vannak, akkor - gondolom - a sub hangfalnak is 8 ohmosnak kellene lennie?

Köszi

Az ábra szerint csatlakoztasd az erősítő kimenetére oda ahová a két hangsugárzó van kötve. Az aktív és HI-LEVEL módon csatlakoztatott mélyláda Ohm-os paramétere irreleváns. Az erősítő ez esetben 100KOhm felett fogja "látni" a bekötött subwofer-t.

Képernyőkép 2026-04-20 125120.png (183.46 KiB) Megtekintve 2950 alkalommal

[grindlock]

Sziasztok

Sub bekötés kérdésem lenne.

Jelenleg az erősítő fejlhallgató kimenetről jack-rca-val kap jelet az aktív subwoofer, nincs rajta high level input.

Ha olyan subra váltanék, amin van high level input, akkor azt hogy kell bekötni?
- ugyannarra a hangfal kimenetre, amin most a hangfalak vannak?
- vagy a "remote speaker" kimenetre, kvázi külön hangfalként?

Illetve most 8 ohmos hangfalak vannak, akkor - gondolom - a sub hangfalnak is 8 ohmosnak kellene lennie?

Köszi

[tunerman]

Úgy látszik ritkán, de azért mégis előfordul amikor a gyári alultervezés és barkácsmunka együttese használhatatlanná tesz egy készüléket
Egy javìtásra elhozott előfoknak a bemelegedés után kibírhatalan szaga lett, az átható szúrós illata miatt inkább be sem kapcsolják...csináljak már valamit vele.

Ennek a Luxman CL34 (LuxKit A3034) elektroncsöves előfoknak DC fűtésköre van, a 2 db áteresztő teljesítmény tranzisztor - közel egymáshoz - egy rövid és vékony lemezre van felerősìtve. Üzemelés közben ennek a hömérséklete 100°C közelébe kerül, és jól felfűti az előfok belsejét (az elektroncsövekkel közösen)
A később belekerülő barkácsmunka pedig az eredeti csatolókondik cseréje volt JB tipusúakra, amelyek a meleg hatására erős szúrós szagot árasztottak mindenfelé.

Két változtatást tehettem, az egyik áteresztő tranzisztor átraktam a távolabbi oldallemezre, hogy csökkenjen a lemez hőmérséklete, valamint Philips MKT 344 HQ csatolókondikat raktam be a " szagos" csodák helyett
TJ.

[Swenk]

Wilson Raptor 5 álló

[BLX]

Sziaszok!
Egy WIIM Pro plus streaming eszköz analóg kimenete rá van kötve egy Sony STR-DH190 analóg, sztereo erősítőre és így szól a Tidal.
Felmerült az ötlet, hogy a sony-t le kéné cserélni egy modern D osztályú sztereo erősítőre, egy WIM Vibelink Amp-ra. Papíron 100W mindkettő.A hang minőség javulna, változna annyit, hogy megérné a több, mint 100 ezer ráfordítását?
Köszönöm.

Milyen hangfalad van?

[Swenk]

Sziaszok!
Egy WIIM Pro plus streaming eszköz analóg kimenete rá van kötve egy Sony STR-DH190 analóg, sztereo erősítőre és így szól a Tidal.
Felmerült az ötlet, hogy a sony-t le kéné cserélni egy modern D osztályú sztereo erősítőre, egy WIM Vibelink Amp-ra. Papíron 100W mindkettő.A hang minőség javulna, változna annyit, hogy megérné a több, mint 100 ezer ráfordítását?
Köszönöm.

[fülelek]

Sziasztok,

Javaslatokra lenne szükségem. Keresek passzív XLR bemenetválasztót. 3 pár XLR bemenet és 1 XLR kiemeltre lenne szükségem. Van ilyen készülékkel valakinek tapasztalata? Bármilyen tanácsot, javaslatot szívesen veszek, köszönöm.

Tapasztalat nincs, de lehet hogy jó

https://tinyurl.hu/x3fd

Szerintem ez pont megfelelő -és ráadásul olcsón. Ha mégsem elég jó, akkor a belső kábelezést ki lehet cserélni (nem tudom milyen, de az árból ítélve feltehetőleg nem fordítottak rá kellő figyelmet).Hogy mire érdemes kicserélni, az attól függ, a jelenlegi berendezéseid közé betéve milyen irányban történt változás, ami épp nem tetszik.

[tamagaba]

Wow. Ez most komolyan gondolták, vagy csak valami vicc?

https://audiomania.hu/2026/03/01/az-eu- ... end-piaco/

Saját magát tiltsa már be

[severance]

Wow. Ez most komolyan gondolták, vagy csak valami vicc?
https://audiomania.hu/2026/03/01/az-eu- ... end-piaco/

Tegnap találtam a sufniban egy régi, működőképes, de már elavult 200W-os számítógép tápegységet, és gondoltam, hogy most nagyon "zöld" leszek, szétszedem és anyagonként dobom a recikláló kukába. Ezt a tervemet bő egy órányi bíbelődés után feladtam A horganyzott acéllemez ház kibontásán túl leszedtem pár kisméretű toroid tekercsről a rézdrótot (ezt meg is tartottam), és volt két nagyobb alu hűtőborda tranzisztoroknak - slussz, ennyi volt benne, ami még értelmesen hasznosítható abból az alkatrésztemetőből, ami javíthatatlan módon össze volt zsúfolva benne. Egy hagyományos tápegység messze környezetbarátabb, pláne, ha még azt is belevesszük, hogy akár 40-50 évig is működhet. Persze tudom, hogy egy átlag EU-s bürokratának az elektromos autó attól "zöld", mert nincs rajta kipufogó

[hodyka]

https://www.aliexpress.com/item/1005006 ... in_prod%3A

[hodyka]

Sziasztok,

Javaslatokra lenne szükségem. Keresek passzív XLR bemenetválasztót. 3 pár XLR bemenet és 1 XLR kiemeltre lenne szükségem. Van ilyen készülékkel valakinek tapasztalata? Bármilyen tanácsot, javaslatot szívesen veszek, köszönöm.

Tapasztalat nincs, de lehet hogy jó

https://tinyurl.hu/x3fd
