Lemezjátszó

[Big]


[Big]

A túlnyúlást beállítod 16mm-re utána a Stevensonnal a két nullpontnál a párhuzamosságot nem lesz vele sok baj, közel hasonló lesz a gyárihoz.

[Big]

Találtam egy Stevensont amíg nem lesz meg a gyári.

ve_stevenson_protractor.pdf

(175.18 KiB) Letöltve 304 alkalommal.

[Big]

Az adatokat a karról innen véve:
luxman-pd-284-owners-manual.pdf
(effektív karhossz, túlnyúlás) innen tudsz válogat esetleg ami méretben nagyon hasonló: https://www.ls3-5a-forum.com/viewtopic.php?f=15&t=213
vagy kiszerkeszted.

Szia Big, Nsgyon köszönöm a sok segítségedet. Angliából megrendelem.
Addig is amíg megérkezik kinyomtattam egy sablont. Ránéznél, hogy jó lesz e?

Szia!
Nem. A külső és belső nullpontok szerint ez egy Stevenson (60.325mm/117.42mm) "közeli" sablon, amit te betettél az Baerwald (66mm/120.9mm).


[tibi62]

Szervusztok, Luxman PD-284 lemezjátszóhoz keresek hangszedő beállító sablont.
Effective length 227 mm a Luxman kar tengelye és a hangszedő tűje között.

Az adatokat a karról innen véve:
luxman-pd-284-owners-manual.pdf
(effektív karhossz, túlnyúlás) innen tudsz válogat esetleg ami méretben nagyon hasonló: https://www.ls3-5a-forum.com/viewtopic.php?f=15&t=213
vagy kiszerkeszted.

Szia Big, Nsgyon köszönöm a sok segítségedet. Angliából megrendelem.
Addig is amíg megérkezik kinyomtattam egy sablont. Ránéznél, hogy jó lesz e?


[Big]

Innen minden leolvasható:


csak 2 db háromszög vonalzó, körző, szögmérő kell hozzá és kitudod szerkeszteni.....................ez a legolcsóbb megoldás.

[Big]

Hát nem egy gyakori darab szinte nulla amit a neten lehet találni róla.
Egy ilyennel betudod állítani a túlnyúlást:

ve_luxman_pd_284_over_hang_guage.pdf

(2.21 MiB) Letöltve 49 alkalommal.

[József1960]

Én ezt használom: https://www.bakelitfutar.hu/home-global ... lon_kel023

[Big]

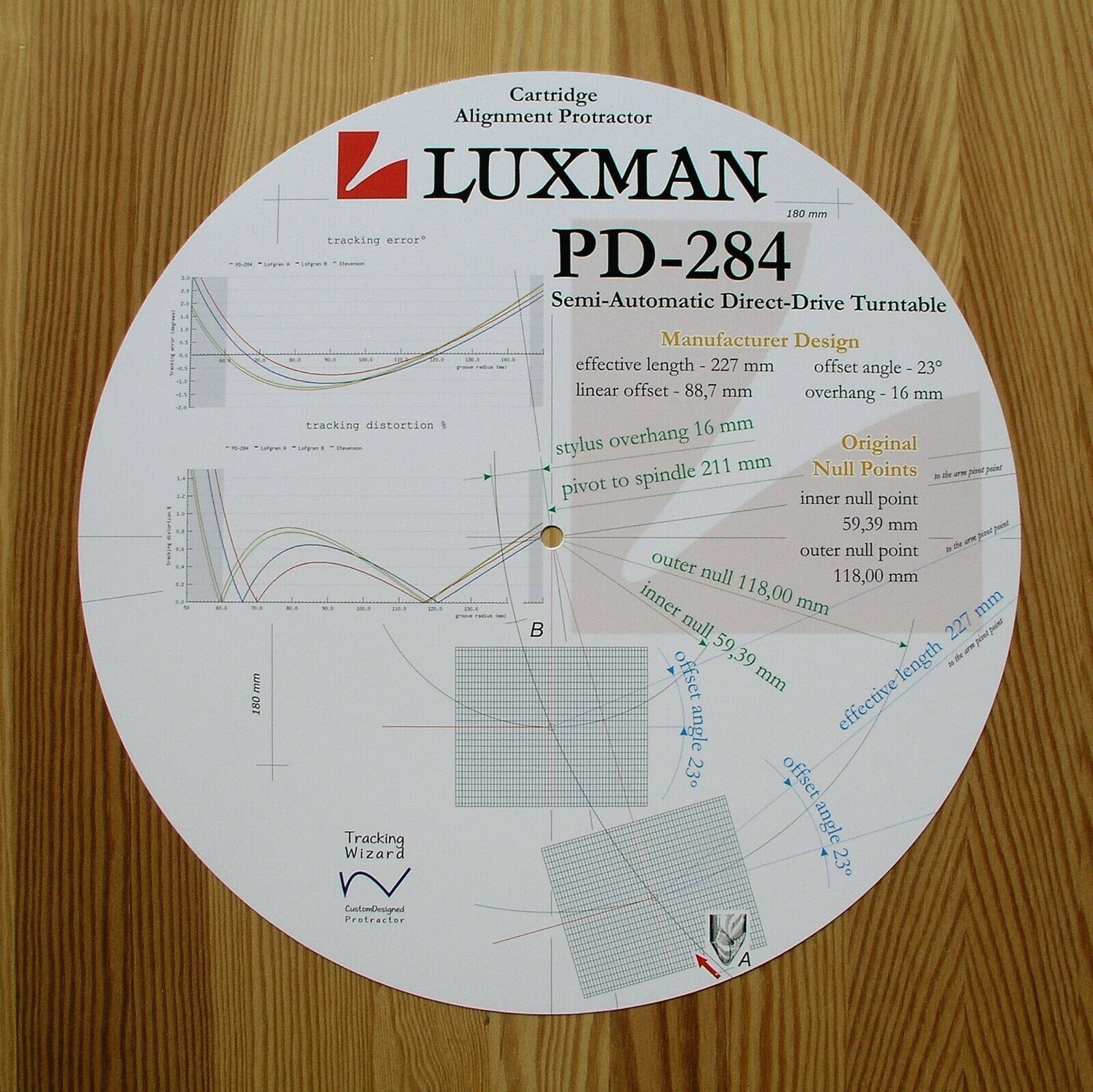

Legrosszabb esetben árulnak is................................https://www.ebay.co.uk/itm/114914623803

[Big]

Szervusztok, Luxman PD-284 lemezjátszóhoz keresek hangszedő beállító sablont.
Effective length 227 mm a Luxman kar tengelye és a hangszedő tűje között.

Az adatokat a karról innen véve:
luxman-pd-284-owners-manual.pdf
(effektív karhossz, túlnyúlás)

Nagyon fontos, hogy a kinyomtatás után ellenőrizd vissza a kontrol méreteket, lap alja és jobb oldala, csak akkor lesz jó, ha nagyon pontos!

[Big]

Szervusztok, Luxman PD-284 lemezjátszóhoz keresek hangszedő beállító sablont.
Effective length 227 mm a Luxman kar tengelye és a hangszedő tűje között.

Az adatokat a karról innen véve:

luxman-pd-284-owners-manual.pdf

(903.49 KiB) Letöltve 98 alkalommal.

(effektív karhossz, túlnyúlás) innen tudsz válogat esetleg ami méretben nagyon hasonló: https://www.ls3-5a-forum.com/viewtopic.php?f=15&t=213
vagy kiszerkeszted.

[SoundMania]

Szervusztok, Luxman PD-284 lemezjátszóhoz keresek hangszedő beállító sablont.
Effective length 227 mm a Luxman kar tengelye és a hangszedő tűje között.

A tengelyközpontosak nem jók? Pláne egy tükrös? Azzal kb mindent be tudsz állítani.

[6c33c]

Elnézést kérek Carrobi mester Bese úr nevében is, nem fogom őt többet ajánlani senkinek .
Egyre több felől hallok érdekes sztorikat én is a szervízes munkájukkal kapcsolatban.

Bese jó csóka, csak kicsit öntörvényű..........

[tibi62]

Szervusztok, Luxman PD-284 lemezjátszóhoz keresek hangszedő beállító sablont.
Effective length 227 mm a Luxman kar tengelye és a hangszedő tűje között.

[tibi62]

Szervusztok, Luxman PD-284 lemezjátszóhoz keresek hangszedő beállító sablont.

[akvapark]

Más kategória, mint az itt (túl)taglalt gép, de adalék a lemezjátszó karcsapágyak "lötyögéséhez"
HFM Roksan Artemiz:
"A csapágyazása nagyon trükkös. A gyártmányismertető megvetően szól
a hagyományos golyóscsapágyakról, amelyek "nem képesek alkalmazkodni a
hangszedő hirtelen mozdulataihoz, csak konstans forgásra valók mint a
biciklicsapágyak". Hogy milyen az ideális csapágy, azt itt nem
részletezik, mi is csak az egyik angol lapból tudtuk meg, hogyan
funkcionál a Roksan-féle "piramiscsapágyazás". Nos, három golyóból
áll, ezek közül kettő mozog a harmadikon. A csapágypont egy kissé el
tud mozdulni előre-hátra, és voltaképpen csak akkor áll be ideális
helyzetébe, amikor játék közben a hangszedőtű súrlódása mintegy
ráhúzza, rászorítja az egyik golóbist a másik kettőre. Normál
állapotban, ahogy a gyár szállítja, a csapágynak némi játéka van, vagy
ha úgy tetszik, lötyög. "De én megszorítottam, és akkor már nem
lötyögött. És a hangja is javult"- írja Alvin Gold a Hi-Fi Answersben.
Nos, a mi példányunk csapágyazása is laza. Meglepetve tapasztaltuk,
hogy viszont egy másik Roksanon, amelyet a gyár képviselője állított
be, a csapágy nem laza. Nem tudjuk, ki szorította meg...és hogy akkor
voltaképpen meg kell-e szorítani, vagy sem. Mi nem mertünk hozzányúlni
a miénkhez. Egyébként is, ebben az árkategóriában minden készülék azt
tudja, amit mielőttünk produkál. Utólagos felszólamlásnak helye nincs.
Azt azért jó volna tudni, hogy az isteni Cambisesnek vajon
lötyögnek-e a csapágyai."

[Rock60]

Az a majd' 1 mm-es kotyogása a csapágynak, a mellett sem menjünk el szó nélkül.
Nem ismerem a típust, de nem hinném, hogy annyira mások lennének az elvárások, mint bármelyik másik lemezjátszónál, hogy tudniillik, semmit nem lóghat, kotyoghat oldalirányban a csapágy.
Ha meg úgy van, hogy az nem normális, az akkor végleg nem a " jelentéktelen, könnyen orvosolható " hibák közé tartozik. Szvsz.

[Voyager]

Jelentéktelen hiba, hogy egy lemezjátszó nem tudja forgatni a lemeztányért és nem szól? Én erre a használhatatlan jelzőt gondolnám megfelelőnek pedig.

Akkor, a kedvedért pontosítok.
A leírt hibák, könnyen orvosolhatóak.

Akkor, majd ha orvosolták, lesz értéke a lemezjátszónak. Ez pont olyan, mint az autós hirdetésekben a légkondi éppen nem megy, de csak fel kell tölteni hűtőközeggel, 30 000 az egész kitétel, aminek a vége klímakompresszor és tartozékai csere a vége és százezres kiadás. 60 000? Ugyan már.

Amúgy itt a megfelelő topik hozzá: viewtopic.php?f=60&t=142624

Nem is állított is senki mást.

"Javításra és átnézésre (karbantartásra) szorul mindenképpen."

[Voyager]

Üdv,
Majdnem mindent meg lehet javítani és használható állapotban hozni. Nyilván többet kaphatnál érte működőképesen bár az általad leírt hibák jelentéktelenek.

Jelentéktelen hiba, hogy egy lemezjátszó nem tudja forgatni a lemeztányért és nem szól? Én erre a használhatatlan jelzőt gondolnám megfelelőnek pedig.

Akkor, a kedvedért pontosítok.
A leírt hibák, könnyen orvosolhatóak.

[Rock60]

Ilyenről még nem hallottam, hogy bármennyi lógása is lehet gyári tűrés szerint egy ilyen precíziós siklócsapágynak.

[Rock60]

Ez érdekes.

[Voyager]

Én 40-60 - re saccoltam volna, ha nem kotyog, nem kontanktos és jó a szíj.
Hogy érted, hogy az 1 mm kotyogás nem sok ?

Sok, de az ilyen sajnos. És amúgy az 1mm sem biztos.

[Rock60]

Voyager ?

[Rock60]

Én 40-60 - re saccoltam volna, ha nem kotyog, nem kontanktos és jó a szíj.
Hogy érted, hogy az 1 mm kotyogás nem sok ?

[stellaz]

Köszönöm mindenkinek.
