Krell KSP 7B, MM/MC RIAA előerősítő, Audio Note recap

[tunerman]

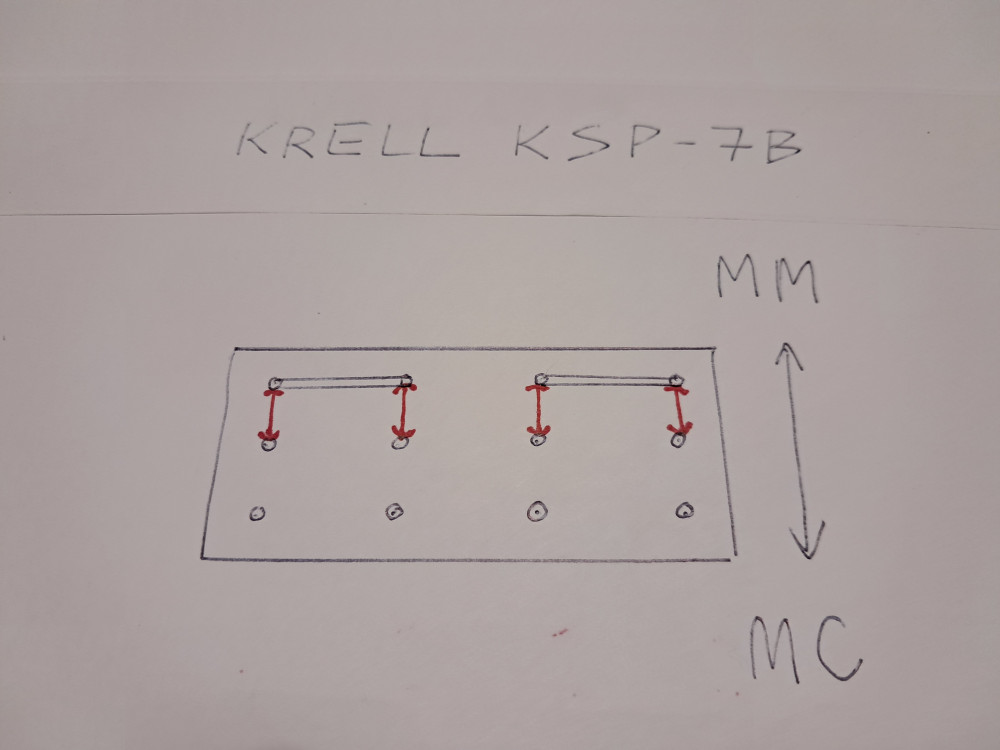

Ez az MM/MC kapcsoló avagy gain kapcsoló helye?

Igen, az NFB ágban elhelyezett kapcsoló az MM állásban oldalanként 4(négy!) kontaktuson keresztül állította be a szükséges érzékenységet.
Mondanom sem kell, hogy helyettük a két ezüstvezetékes rövidzár mennyivel jobb hangot eredményez...
TJ.

[trane]

"B. PHONO SECTION SET-UP Important Note: For the initial of the adjustment of the phono section the KSP-7B should not be connected to its power supply. For adjustments to the phono section input impedance after the initial set-up, as discussed below, please note the following: Never adjust any of the internal switches while the amplifier the KSP-7B is driving is turned on. Moving Coil Cartridges:' The KSP-7B is shipped with the phono section gain set for moving coil cartridges and a load of 800 ohms. The load can be changed with a set of internal switches. To access these the top cover must be removed with the supplied allen driver. At the left-rear of the unit there is a two-position toggle switch. In the factory-supplied position the switch lever is towards the rear panel of the unit. If you are using a moving coil cartridge do not change the switch position. To adjust the input impedance load for different moving coils use the table below to find the optimum setting for your cartridge. Follow your dealer's or the manufacturer's recommendations first. You can also set the load using your sonic preferences as a guide. In general, lowering the impedance will make the high frequencies less prominent and the overall sound warmer. Higher loads make the overall sound more vivid and detailed. This is, of course, highly subjective and very dependent on the cartridge in use. The various load possibilities are detailed below: all switches in the open position = 47,000 ohms all switches open except 8 on = 1,000 ohms all switches open except 7 on all switches open except 6 on all switches open except 5 on all switches open except 4 on all switches open except 3 on all switches open except 2 on all all switches open except I on switches on Moving Magnet Cartridges: = 800 ohms = 470 ohms = 250 ohms = = = = = 100 ohms 47 ohms 25 ohms 10 ohms 5 ohms To set the Phono section for Moving Magnet operation, with the impedance adjusted to 47,000 ohms, set the phono gain switch towards the front of the preamplifier. This lowers the gain of the phono section to compensate for the higher output of moving magnet cartridges. Set all impedance switches for both channels to off."

chrome-extension://efaidnbmnnnibpcajpcglclefindmkaj/https://www.hifidiprinzio.it/files/2025 ... 235111.pdf

és

[marconi]

Ez az MM/MC kapcsoló avagy gain kapcsoló helye?

Most épp MM re van állítva, a kis kék fehér kapcsolókkal kell állítani, a bal oldali a phono panel, annak a csatlakozókhoz közelebbi végén vannak - bár az lehet hogy épp az MC impedancia illesztés, illetve emlékeim szerint át is kell forrasztani azt a kis vezetéket, ez van a kép előterében. Biztos választ Tunerman, vagy egy manual fog adni, ez fent van a neten. Most hogy mondod az is lehet hogy volt ott egy kapcsoló, és ahelyett van ott egy kis darab VDH mcs1000 vezeték. Persze ha valaki igényelne oda kapcsolót, megoldható.

[rookakoma]

Ez az MM/MC kapcsoló avagy gain kapcsoló helye?


[marconi]

Táp:

[marconi]

Képek a belsejéről:

[marconi]

Eladó egy legendás Krell KSP-7B kompromisszum mentes előerősítő csúcsmodell a 90-es évek elejéről, kitűnő MM-MC RIAA korrektorral! Külső tápegység, teljesen szimmetrikus kialakítás a legjobb minőségű jFetekkel, Takács Jenő által az összes kondenzátor kicserélve Audio Note Kaisei és Standard típusokra. Ezek az elérhető legjobb minőségű kondenzátorok, nagymértékben befolyásolják a végső hangzást. Az elgondolás hogy az amerikai készülékbe angol kondenzátorok kerüljenek egy rendkívül muzikális, a zenei történések lényegét megragadó de mégis tiszta, dinamikus meleg hangkaraktert eredményezett. Hangminőségben kevés versenytársa akadhat a világban, rendkívüli élmény egy ilyen készüléket birtokolni, melynek segítségével új életre kelnek a lemezeinken tárolt zenék!
A recap során a következők kerültek a készülékbe:
Táp:
- 2db Elna for Audio 4700uf 50v
- 4db Audio Note Kaisei 1000uf 25v
- 4db Audio Note Kaisei 470uf 25v
Előfok:
- 8db Audio Note Standard 1000uf 25v
- 4db Audio Note Standard 470uf 63v
Előfok RIAA:
- 10db Audio Note Kaisei 1000uf 25v
- 6db Audio Note Kaisei 470uf 25v
Megtekinthető Pilisborosjenőn vagy a környéken/Budapesten, letét ellenében saját rendszerben meghallgatható. (ezt kifejezetten ajánlom!)
Ára: 489.000 Ft
Érd: +36304901591
