HoriTon DIY csöves előerősítő
Re: HoriTon DIY csöves előerősítő
Szia, szerda reggel megyek érte. üdv, csaby
-
finu
- Kezdő Fórumlakó
- Hozzászólások: 487
- Csatlakozott: 2009.07.22., szer. 19:21
- Értékelés: 58
- Tartózkodási hely: Budapest
HoriTon DIY csöves előerősítő
Eladó a címbe szereplő előfok, dohányfüstmentes lakásból. Az elkövetőt nem kell bemutatni
.
Az előerősítő méretei 395 x 133 x 300 mm (szélesség x magasság x mélység), tömege 12 kg. Letét (vételár) ellenében otthoni környezetben is kipróbálható. 200eFt, Bp.
06304009315.
Az alábbi szösszenetet az alkotó tólábból kölcsönöztem!
Audio Note OTO L2 kapcsolása alapján készült, kisebb módosítással. Az előerősítő az Audio Note kapcsolásán kívül semmilyen hasonlóságot nem mutat az eredetivel!
A neten fellelhető kapcsolási rajzon ECC82-es csövek szerepelnek, de én szívesebben használom az E80CC-ket, mivel dinamikusabb és jobb felbontást biztosítanak.
Az előfok készülékháza Godina Audio, amelyet átalakítottam. Az RCA csatlakozó furatok helyeit kifúrva és a tetején nagyobb szellőzőnyílást vágva.
Jelenleg átlátszó plexi borítja, igény esetén lecserélhető apró furatos, festett acéllemezre is. A készülékház polírozott rozsdamentes acélból készült,
dupla előlappal. Nem teljesen makulátlan, néhány karc található a hátulján. A doboz elején szinte semmi karc és a tetején is csak minimális található.
Az előfokban 4 pár aranyozott RCA bemenet és 1 pár NF2D0 RCA kimenet D házzal került beépítésre. A fedél alatt látható 3 egymástól elválasztott rész.
(1)
Az egyikben a tápegység és elemei, a túlméretezett hiperszil táptrafó és a fojtótekercs, melyek a házhoz és az előerősítőt tartó elől és hátul 2db
(Copland gyártmányú) Hi-Fi lábhoz vannak csavarozva, így az általuk keltett rezgések gyorsabban levezetésre kerülnek.
Továbbá Schottky diódák gondoskodnak a csövek egyenfeszültségű fűtéséről (6V-ra beállítva, huzalellenállással). Valamint a táp még tartalmaz Philips kondit
és 1db NOS Tungsram EZ80-as egyenirányító csövet is.
(2)
A másik elválasztott részben foglal helyet a Khozmo 47 kapcsolható állású, léptetős hangerőszabályzó. Az óra állásával megegyezően, 6-11 óra között nagyon finoman,
kismértékben emeli a hangerőt. Található még 2 db NOS Tungsram E80CC cső, amely vízszintes alátámasztást kapott, hogy biztosítsa a csövek fix helyzetét a foglalatokban.
Ebben a légtérben Vf hurok is került beforrasztásra, aminek egyértelmű a pozitív hatása. ;-)
(3)
A harmadik rekeszben foglal helyet a bemenetválasztó kapcsoló és a lábtól-lábig szerelt elektronika az RPR audio ellenállásokkal.
Panasonic elkok, Audio Note csatoló kondik és a Monacor OFC réz, valamint 1,2 mm lágyított tömör ezüst bekötő kábelek.
. Az előerősítő méretei 395 x 133 x 300 mm (szélesség x magasság x mélység), tömege 12 kg. Letét (vételár) ellenében otthoni környezetben is kipróbálható. 200eFt, Bp.
06304009315.
Az alábbi szösszenetet az alkotó tólábból kölcsönöztem!
Audio Note OTO L2 kapcsolása alapján készült, kisebb módosítással. Az előerősítő az Audio Note kapcsolásán kívül semmilyen hasonlóságot nem mutat az eredetivel!
A neten fellelhető kapcsolási rajzon ECC82-es csövek szerepelnek, de én szívesebben használom az E80CC-ket, mivel dinamikusabb és jobb felbontást biztosítanak.
Az előfok készülékháza Godina Audio, amelyet átalakítottam. Az RCA csatlakozó furatok helyeit kifúrva és a tetején nagyobb szellőzőnyílást vágva.
Jelenleg átlátszó plexi borítja, igény esetén lecserélhető apró furatos, festett acéllemezre is. A készülékház polírozott rozsdamentes acélból készült,
dupla előlappal. Nem teljesen makulátlan, néhány karc található a hátulján. A doboz elején szinte semmi karc és a tetején is csak minimális található.
Az előfokban 4 pár aranyozott RCA bemenet és 1 pár NF2D0 RCA kimenet D házzal került beépítésre. A fedél alatt látható 3 egymástól elválasztott rész.
(1)
Az egyikben a tápegység és elemei, a túlméretezett hiperszil táptrafó és a fojtótekercs, melyek a házhoz és az előerősítőt tartó elől és hátul 2db
(Copland gyártmányú) Hi-Fi lábhoz vannak csavarozva, így az általuk keltett rezgések gyorsabban levezetésre kerülnek.
Továbbá Schottky diódák gondoskodnak a csövek egyenfeszültségű fűtéséről (6V-ra beállítva, huzalellenállással). Valamint a táp még tartalmaz Philips kondit
és 1db NOS Tungsram EZ80-as egyenirányító csövet is.
(2)
A másik elválasztott részben foglal helyet a Khozmo 47 kapcsolható állású, léptetős hangerőszabályzó. Az óra állásával megegyezően, 6-11 óra között nagyon finoman,
kismértékben emeli a hangerőt. Található még 2 db NOS Tungsram E80CC cső, amely vízszintes alátámasztást kapott, hogy biztosítsa a csövek fix helyzetét a foglalatokban.
Ebben a légtérben Vf hurok is került beforrasztásra, aminek egyértelmű a pozitív hatása. ;-)
(3)
A harmadik rekeszben foglal helyet a bemenetválasztó kapcsoló és a lábtól-lábig szerelt elektronika az RPR audio ellenállásokkal.
Panasonic elkok, Audio Note csatoló kondik és a Monacor OFC réz, valamint 1,2 mm lágyított tömör ezüst bekötő kábelek.

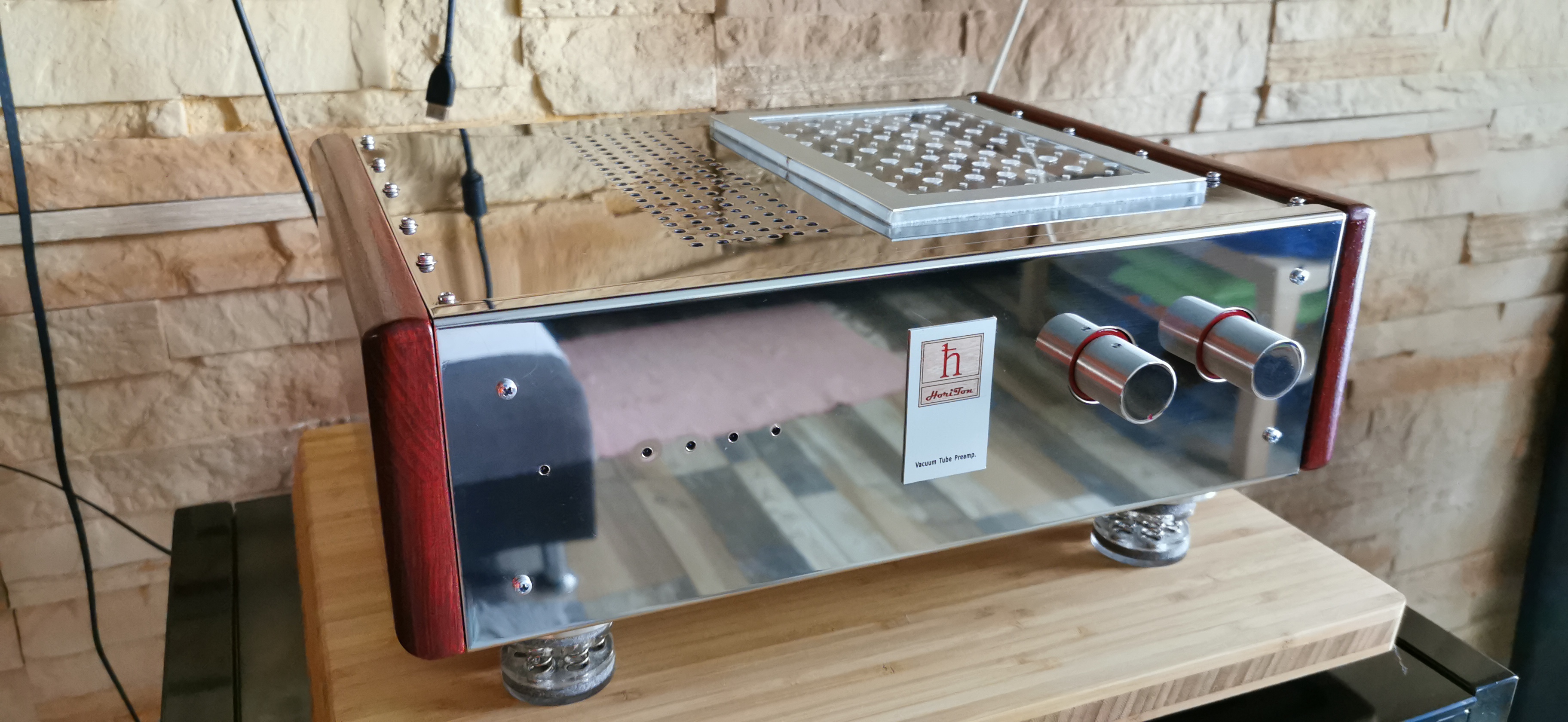

- 1.jpg (1.53 MiB) Megtekintve 762 alkalommal

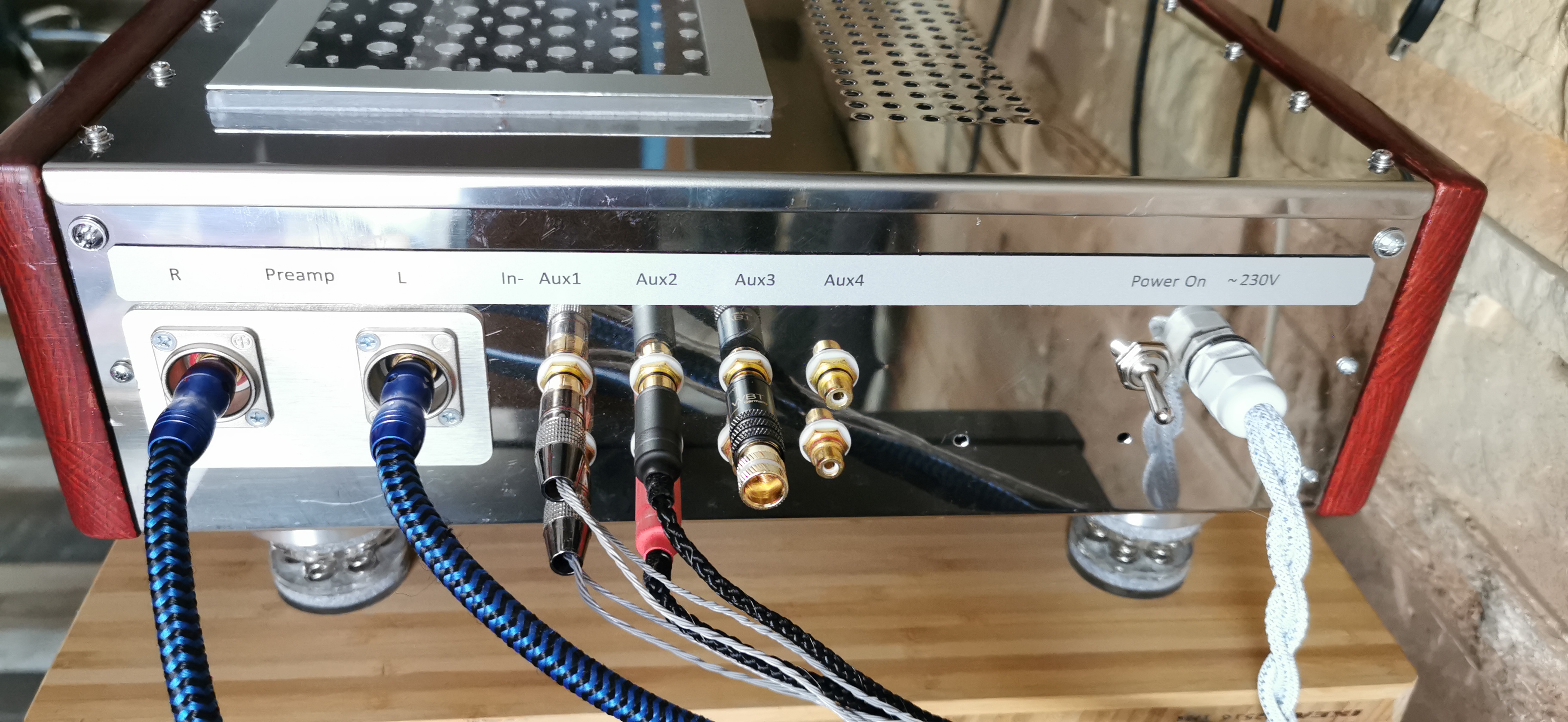

- 2.jpg (1.51 MiB) Megtekintve 762 alkalommal

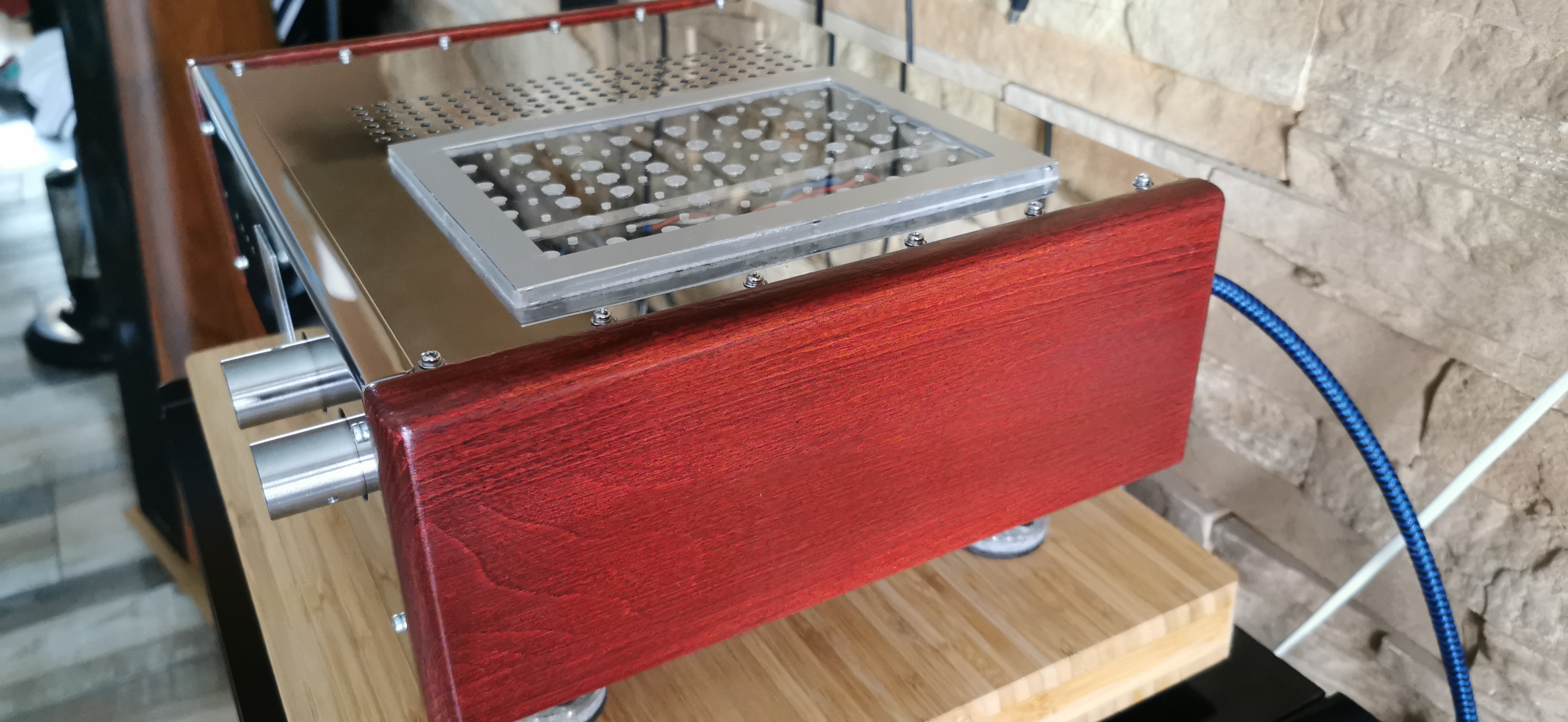

- 3.jpg (1.64 MiB) Megtekintve 762 alkalommal
- 4.jpg (1.7 MiB) Megtekintve 762 alkalommal
- 5.jpg (1.21 MiB) Megtekintve 762 alkalommal
