[Fody]

"Nagyon kíváncsi vagyok rá, főleg a hangjára! "



Nagyon úgy néz ki, hogy én is kivàncsi lehetek az Unity Coupled V-FET SE hangjára, főleg úgy ha ilyen kondenzàtorokat teszek bele
A 4 darab Black Gate FK 10000uF/80v gondolom kitesz majd magáért
TJ.

Hát igen, tőled ezt megszoktuk!

[tunerman]

"Nagyon kíváncsi vagyok rá, főleg a hangjára! "



Nagyon úgy néz ki, hogy én is kivàncsi lehetek az Unity Coupled V-FET SE hangjára, főleg úgy ha ilyen kondenzàtorokat teszek bele
A 4 darab Black Gate FK 10000uF/80v gondolom kitesz majd magáért
TJ.

[Fody]

Felszerelésre került a hűtőbordára a bal és a jobb oldali erősítőmodul, törekedtem a minél szimmetrikusabb kivitelre - amenyire csak lehetett
Az egyik oldalt már ideiglenesen a labortápomról kipróbáltam, ennek kb. 15 perc kellett a borda felmelegítéséhez. Gondolom ha mindkettő modul megy, akkor 10 perc biztosan elég lesz az üzemi hőmérséklet eléréséhez.
( a fotón jelenleg látható bemeneti 100k-s ellenállások a hangerőt szabályzó potmétert helyettesitik)
TJ.

Nagyon kíváncsi vagyok rá, főleg a hangjára!

[tunerman]

Felszerelésre került a hűtőbordára a bal és a jobb oldali erősítőmodul, törekedtem a minél szimmetrikusabb kivitelre - amenyire csak lehetett
Az egyik oldalt már ideiglenesen a labortápomról kipróbáltam, ennek kb. 15 perc kellett a borda felmelegítéséhez. Gondolom ha mindkettő modul megy, akkor 10 perc biztosan elég lesz az üzemi hőmérséklet eléréséhez.
( a fotón jelenleg látható bemeneti 100k-s ellenállások a hangerőt szabályzó potmétert helyettesitik)
TJ.

[tunerman]

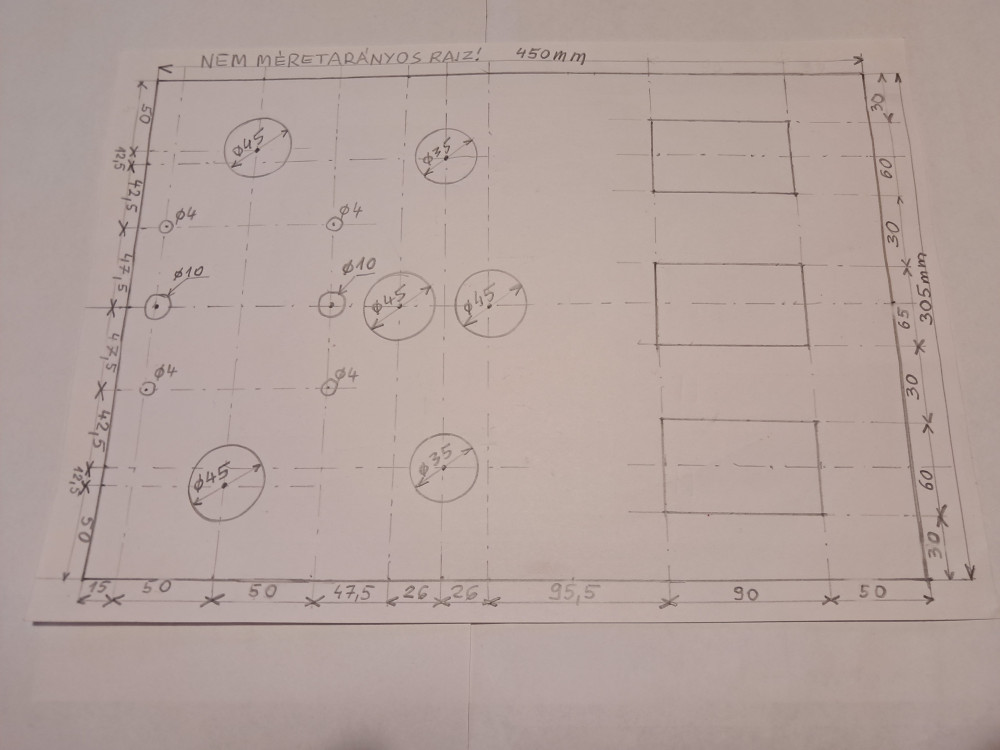

Elkészültem az Unity Coupled V-FET SE első elrendezési, és annak a (Ver 1.0) vezetékezési tervével.
TJ.

[tunerman]

Felteszek két fotót, az egyiken a bal csatorna szerelvényei láthatóak.
A másik fotón a bemérésre összedrótozott tápegység látható az ideiglenes műterheléssel. A tervezettnél kisebb áramfelvételnek köszönhetően "csak" 2x18000uF-os szűrőkondikkal
TJ.

[tunerman]

Első kisérlet a hűtőbordán való elhelyezésre, a bemérések már ezen az elrendezésen folytatódnak.
TJ.

[tunerman]

Információ:

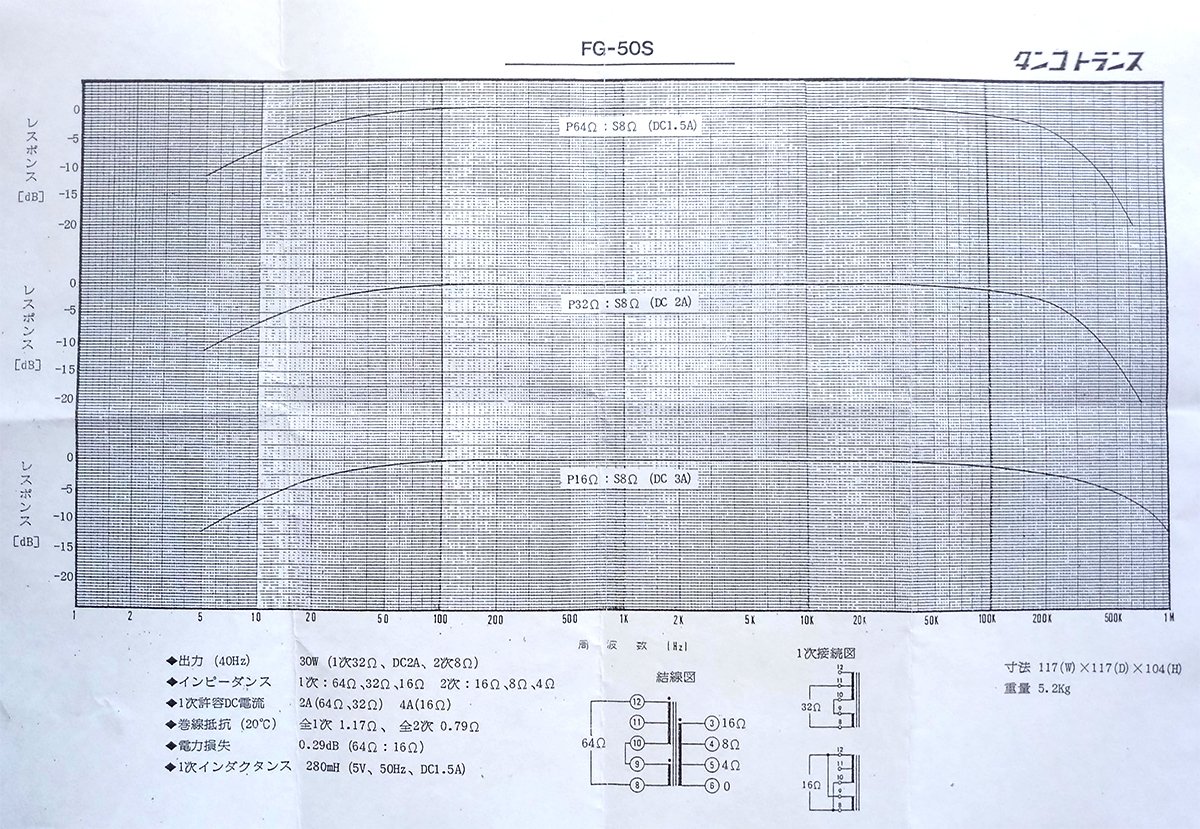

Méréseim szerint a Tango FG50S kettéosztott primer tekercselése 87+87mH 100Hz-en.
Az adatlapon olvasható az átfolyó megengedett DC áram értéke is, ez kritikus a felmágnesezés miatt.
TJ.

[tunerman]

A no NFB kapcsolástechnikával ismerkedő, szakmabeliek számára készìtett mérés - a zenehallgatáshoz semmi köze
20kHz/1W/8R (FFT fotó)
TJ

[tunerman]

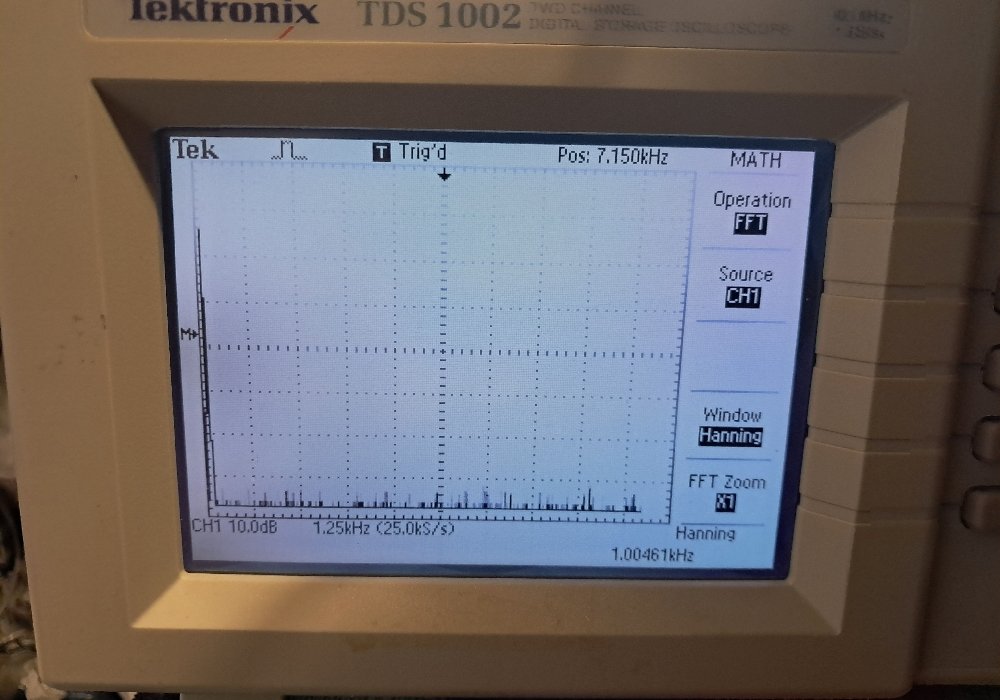

Ezt a legutolsó verziót a Hitachi 2SJ119 V-MOS-al a kimenetén megmértem:
1kHz/1W/8R= 0,06% THD (FFT fotó)
1kHz/10W/8R= 0,65% THD (FFT fotó)
Frekvenciamenet: 1W/8R= 15Hz-70kHz -1/-3dB
10W/8R= 40Hz-60kHz -1/3dB
TJ.

[tunerman]

Korábban írtam, hogy a laterális MOSFET-ek mellett kiprobálnám a V-MOSFET-ket is, ezeket annakidején Toshiba és a Hitachi fejlesztette ki (a '80-as évektől voltak használatban).
A Toshibának a gate nyitófeszültsége valamivel a laterálisok MOSFET-ek felett van, a Hitachinak pedig a legmagasabb értékű (3-3,5v körüli).
Ezek a V-MOSFET-ek valamivel kisebb belső kapacításokkal rendelkeznek, és lényegesen gyorsabbak is a laterális versenytársaiknál
A Toshiba 2SJ92-vel kezdtem, kicsit kellett emelnem nyítófeszültségen, de az optimális munkapontban (1A körül) sajnos magasabb THD-t tudott.
A Hitachi 2SK119 már 4 volt feletti gate feszültséget kért, viszont 0,65A beállításnál tudta a minimális 1 wattos THD-t produkálni. Ez nagyon pozitív hír, mivel az "A" osztályú munkapont miatti hőterhelés így lényegesen alacsonyabb lett (most csatornánként kb. 40W)
Per pillanat - műszaki mérések alapján - kimeneti eszközként a V-MOS FET nyerő húzás.
TJ.

[tunerman]

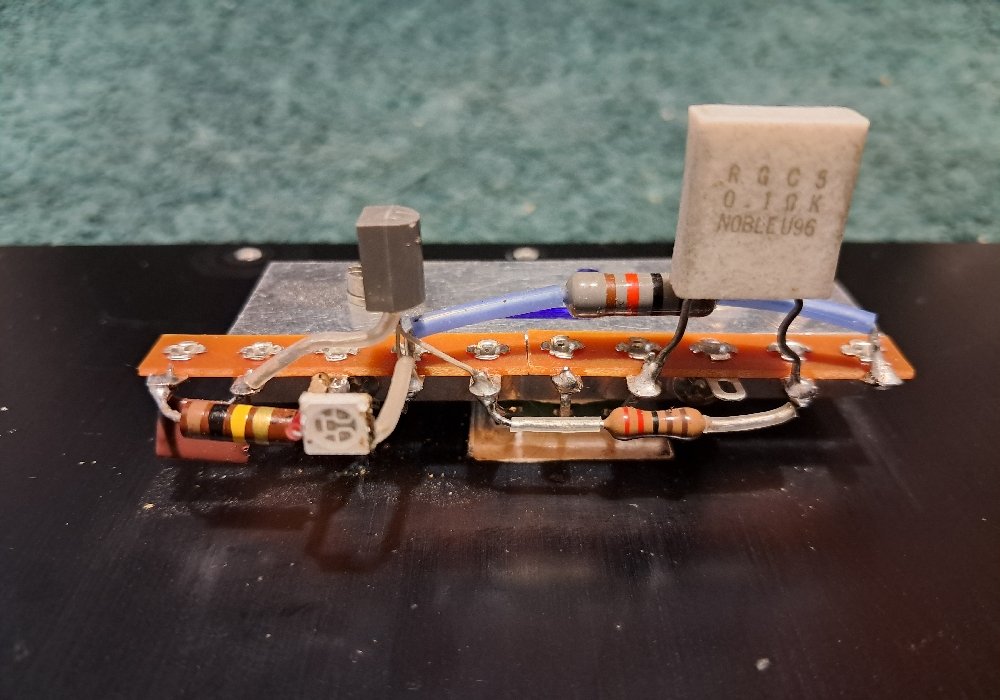

Felkerültek a forrlécek az alusínre, az alkatrészek majd szépen elférnek a 8 (nyolc) forrasztási ponton.
TJ.

[tunerman]

A ma délelőtt fúrással és menetvágással telt el, az azonos hűtőbordán egymástól 20cm-re lévő MOSFET-eknél remélem nem lép fel jelentősebb áthallás.
TJ.

[tunerman]

Tápegység.

[tunerman]

Az élet is konstruálja a fejlesztés alatt lévő erősítőt, mivel sikerült venni még egy ugyanolyan hálózati transzformátort
Dual monó rulez
TJ.

[tunerman]

Ez egy olyan verzió, ahol a pufferkondik nincsenek a hűtőborda közelében, viszont a vezetékezés már nem annyira ideális.
TJ.

[tunerman]

Újabb elrendezési terv az Unity Coupled V-FET SE-hez, a két fojtótekercs majd a doboz belsejében lesz.
TJ.

[tunerman]

Sikerült beszerezni a teljesítmény MOSFET-ket leszorító aluminium síneket, talán így időtálló lesz a mechanikai kivitelezés, és a hőátadási képesség is
TJ.

[tunerman]

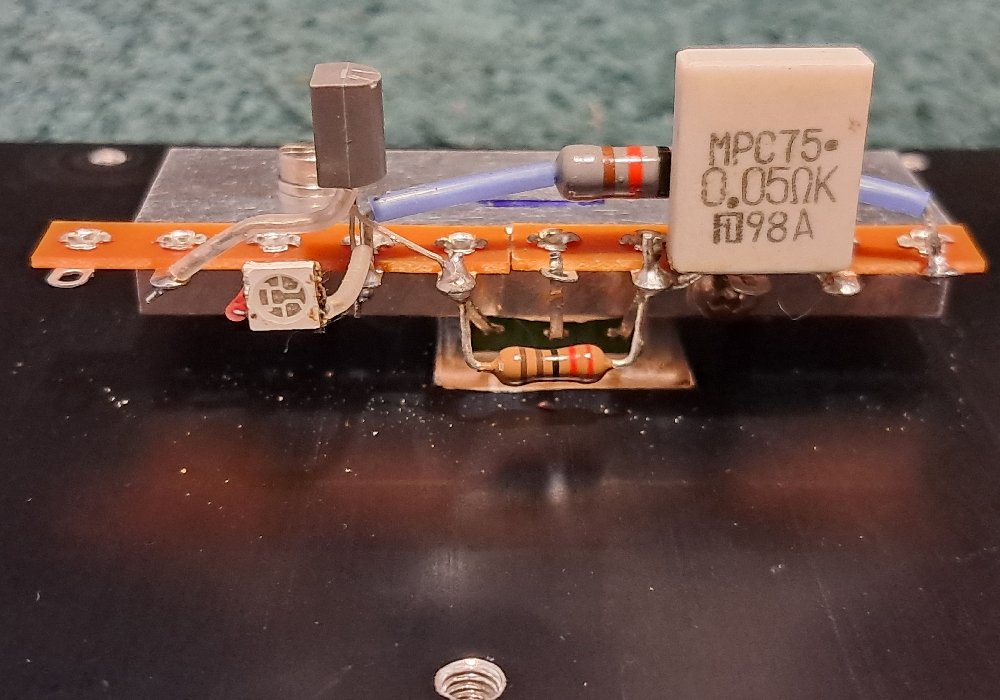

Az unity coupled V-FET SE következő verziója már egy komolyabb kimeneti eszközt használ, ez az Exicon cég ECW20P20 teljesítmény MOSFET tipusa. Ennek az eddigieknél lényegesen nagyobb a meredeksége, így a source körében már a vezérlő jel 95%-a megjelenik.
Ez azért fontos, mert a bemeneti paramétereket (impedancia, kapacítások) részben ez az érték határozza meg, mivel a source körét followernek is tekinthetjük.
A másik változtatás, hogy a bemeneti 2SK79 V-FET kapott egy kék LED-et, amelynél lehetséges az átfolyatott többletáram segítségével a THD finombeállítása. Ez az áramváltoztatás V-FET source potenciálját néhány tized volttal tudja tologatni, így THD minimum jól beállítható (1kHz/1W/8R/0,05%).
TJ.

[tunerman]

Ugyan az unity coupled V-FET SE kapcsolása még a kisérletezés fázisában van, de egy lehetséges elrendezési tervem azért már van
TJ.

[tunerman]

Felmerült kérdésként, hogy miért van a bemeneti V-FET-nek source körében jelenleg ellenállás + kondenzátor.
Ez azért van, mert a kisérletezés szakaszában azzal a potméterrel ki lehet keresni azt a munkaponti áramot, ahol a V-FET a kimeneti MOSFET karakterisztikájával "összedolgozik" , a THD így csökkenthető
Például az elsőnek használt Hitachi 2SJ49 helyett Exicon 10P20 MOSFET-et berakva, 0,9-1A áramánál 1kHz/1W/8R/0,05% THD-lehetett elérni.
Még kipróbálom majd a Hitachi V-MOSFET-jeit (2SJ118/119), mivel azok magasabb gate nyítófeszültségűek.
TJ.

[tunerman]

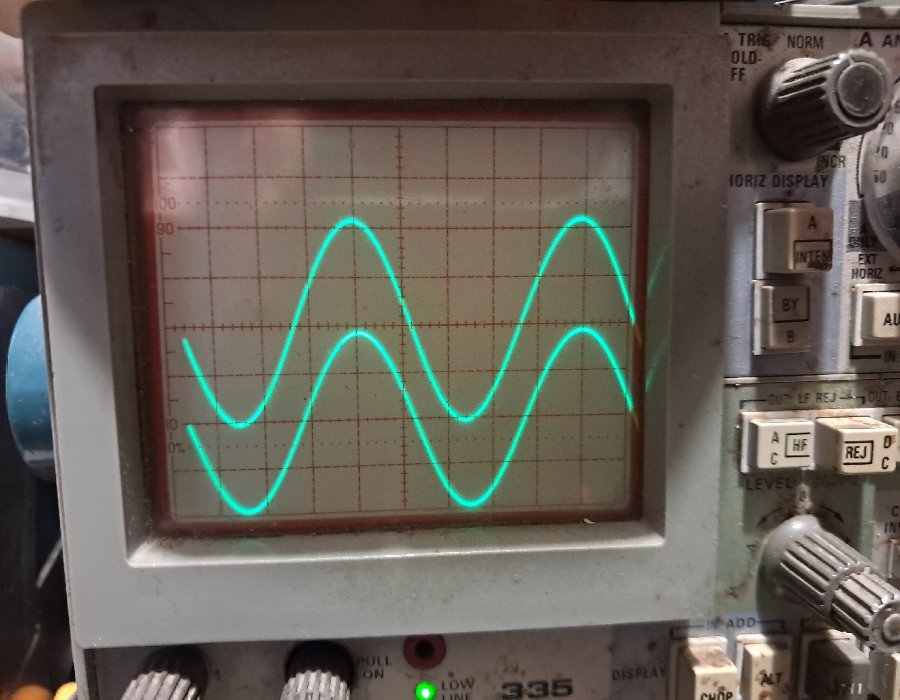

További két mérést végeztem el a deszkamodellen, a szokásos 10kHz/2v/div négyszögátvitelről, valamint a 20kHz-es fázistolásról.
A felső sugár a bemeneti jel (10usec/100mv/div), az alsón a kimeneten látható jelalak van (10usec/2v/div/16R).
TJ.

[tunerman]

Az unity coupled V-FET SE kisérleti deszkamodell kapcsolási rajzát felteszem, ami természetesen megváltozhat még

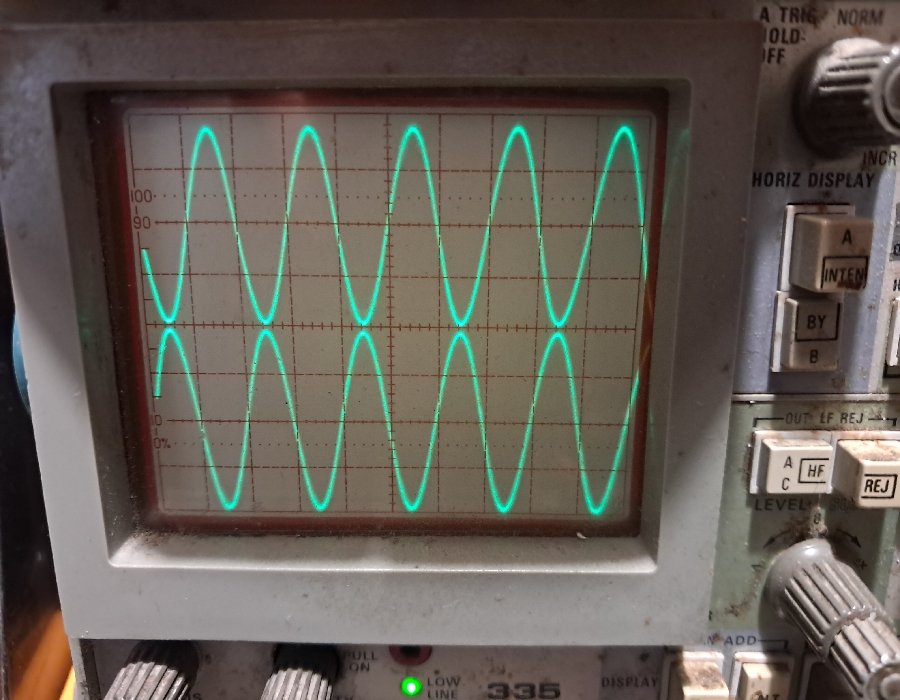

Jelenleg 7 alkatrészt tartalmaz az áramkör, egy No NFB-s V-FET bemeneti feszültségerősítő fokozatot, és az unity coupled MOSFET-es kimenetet. Mellékelem a 2SJ49 drain/source elektródáján mérhető jeleket, ahol láthatóan 180°-os eltérés van a kettő között (1kHz/2v/div)
TJ.

[tunerman]

A félvezetős erősítők világában mindig is jelen voltak a minimál koncepcióra épülő kapcsolások, csak ez igen periférikus témakörnek számít...kevesen foglalkoztak vele, de azok alaposan
1. A Siliconix cég 1977-es katalógusában volt egy "simple audio amplifier" kapcsolás V-MOSPOWER FET-el.
2. Az 1985-ben publikált Jean Hiraga féle Nemesis erősìtő a másik hìres kivitelezés, a teljes leírása itt olvasható:

http://6bm8.lab.free.fr/Documentations/ ... MESIS.html

Annak idején a Tango cég gyártott ilyen félvezetős single ended erősìtőkhőz való kimenőtranszformàtort - FG50S tipusszámmal (64/32/16R primer impedanciával). Mivel sikerült egy ilyen szökőévenként felbukkanó trafópárt beszereznem, egyből beindultak a gondolataim - mi jót lehetne ezekkel összehozni?
Alaposan kimérve a két primer tekercset kiderült, hogy elképesztően egyformák minden szempontból!
Na akkor jutott eszembe a McIntosh féle " Unity Coupled " trafókkal épített csöves erősítők világa, amelyek bifiláris és trifiláris tekercseléssel készültek. Infó itt:

http://www.roger-russell.com/mccontest.htm

Ezeknek a PP kimenőtranszformátoroknak a két legfontosabb ismérve, hogy az anód és a katódkörben helyezkedik el a megosztott primer tekercs, ami ráadásul bifiláris/trifilàris tekercseléssel van kivitelezve. A kapcsolás alapvető tulajdonsága az ellenfázisú, szoros ellencsatolás, ezért azonos, de fázisban 180°-al eltérő feszültség van az anód ill. katódkörben. Így a kimenőcső igazából "lovagol" a bemenőjel hatására, csak impedanciaillesztést végez.
Sok előnye van ennek az "unity coupled" elvnek a PP kapcsolásban, de lehet-e ezt a single end világában is használni?
Jelenleg van egy működő kisérleti kapcsolásom deszkamodellen, amelyben ezt a két nagyon különböző elvet ( SE/unity coupled) próbáltam együttműködésre bírni
Kapcsolási rajz hamarosan...
TJ.
