Hangdoboz javítás, bemérés, modifikálás

[Aszpirin]

Sziasztok! Hangfaljavításra tudtok valakit ajánlani? Egy KEF Cresta2-ben kellene cserélni a hátsó kábelcsatlakozó dugókat. Ne is kérdezzétek milyen barbárság történt :( :)

Ezt az adokveszekből helyeztem át idem, mert itt a helye.

[martinko]

Sziasztok! Hangfaljavításra tudtok valakit ajánlani? Egy KEF Cresta2-ben kellene cserélni a hátsó kábelcsatlakozó dugókat. Ne is kérdezzétek milyen barbárság történt :( :)

[firka0511]

Sziasztok!
Lehet, rossz helyen kérdezem....
A régi Canton hangsugárzókban, a magas hangszórók védelmére, beiktattak egy biztosítékot. Amit nem értek, hogy elvileg, hang szempontjából fontos a megfelelő minőségű és keresztmetszetű kábelezés dobozon belül is. Szerintem egy ilyen biztosíték elég vékony átmérőjű, akármilyen drótszál. Nem rontja le jelentősen a hangminőséget a közbeiktatása?

[fülelek]

Nem ajánlom, borzasztóan nézne ki, mert nem fér bele a régi süllyesztésébe. A váltót nem hozzáigazítani kell, hanem újratervezni. Az egyik 6 ohmos,a másik 4. És nem annyival jobb az eredmény, hogy mindez megérje.

[Red75]

Sziasztok!

Kérdés: Mennyivel jobb az SB26stcn, mint a HIVI T28?
Gondoltam kicserélem a Swans D3.2 dobozomban, természetesen váltó illesztéssel. De nem ismerem ezt a dómot, viszont csak Kb. ez fér el benne. De megköszönöm, ha tudtok ajánlani hasonló árban 72-80mm átmérőjűt, ami esetleg passzolna hozzá.

https://hangtechnikakft.hu/speaker-driv ... garzo-5975

https://www.exproject-bg.com/index.php?id=125

[Balage78]

Sziasztok!

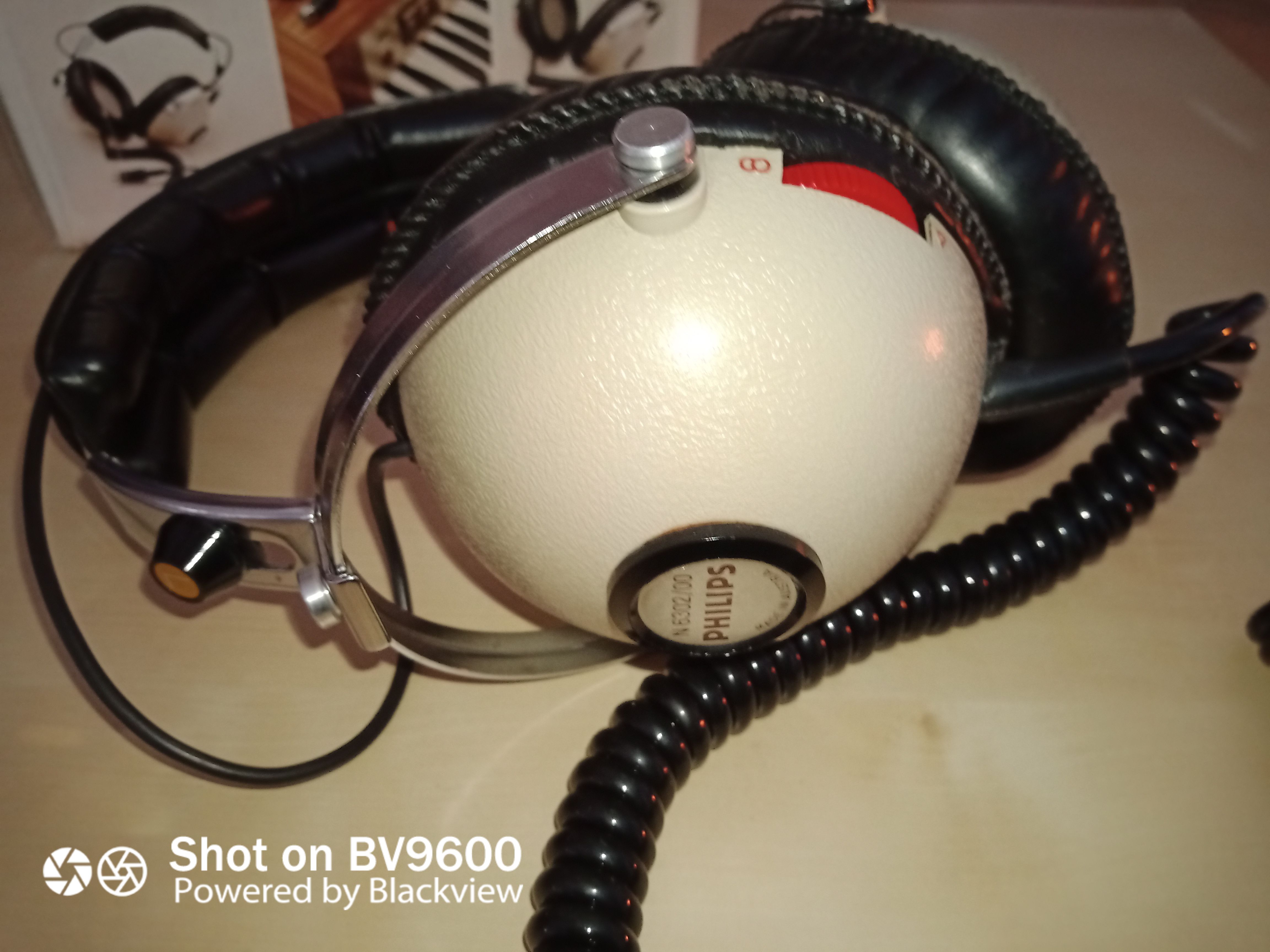

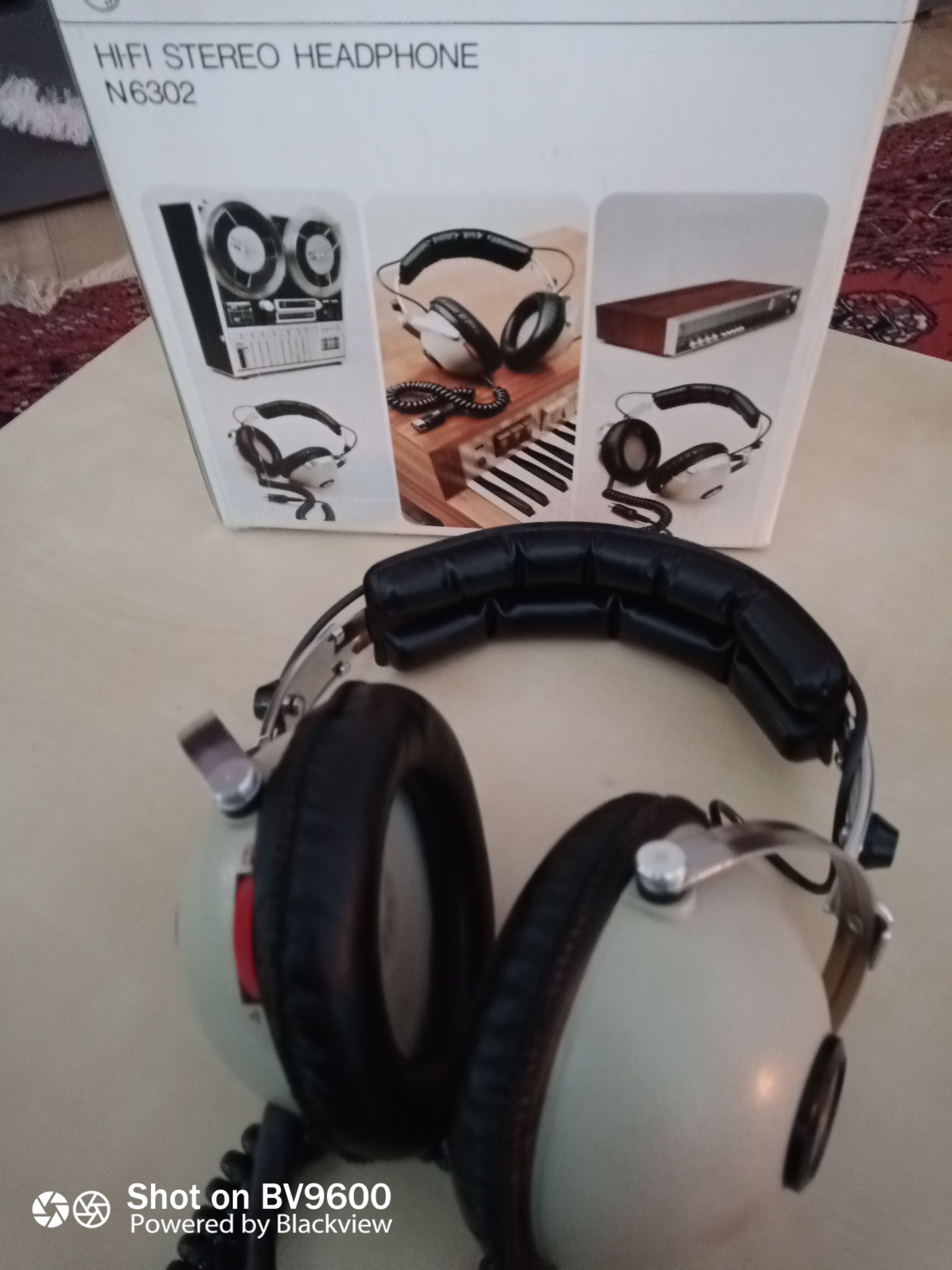

Az én karácsonyi mellényúlásom. Philips N 6303 fejhallgató (kókuszdió). Bal csatorna néma. Két vintage Philips rádióerősítőn is próbáltam. Postázva vásároltam, így reménykedem egy visszaforrasztásban.
Kérdés: hogyan kellene szétszedni károkozás nélkül?
(Sorry, fejhallgató javítás topikot nem találtam.)

[deck]

Ez a gyári lfk6b mélyközép, felül meg egy prd100-as.

[fülelek]

A mély az Hivi

[deck]

Sziasztok!

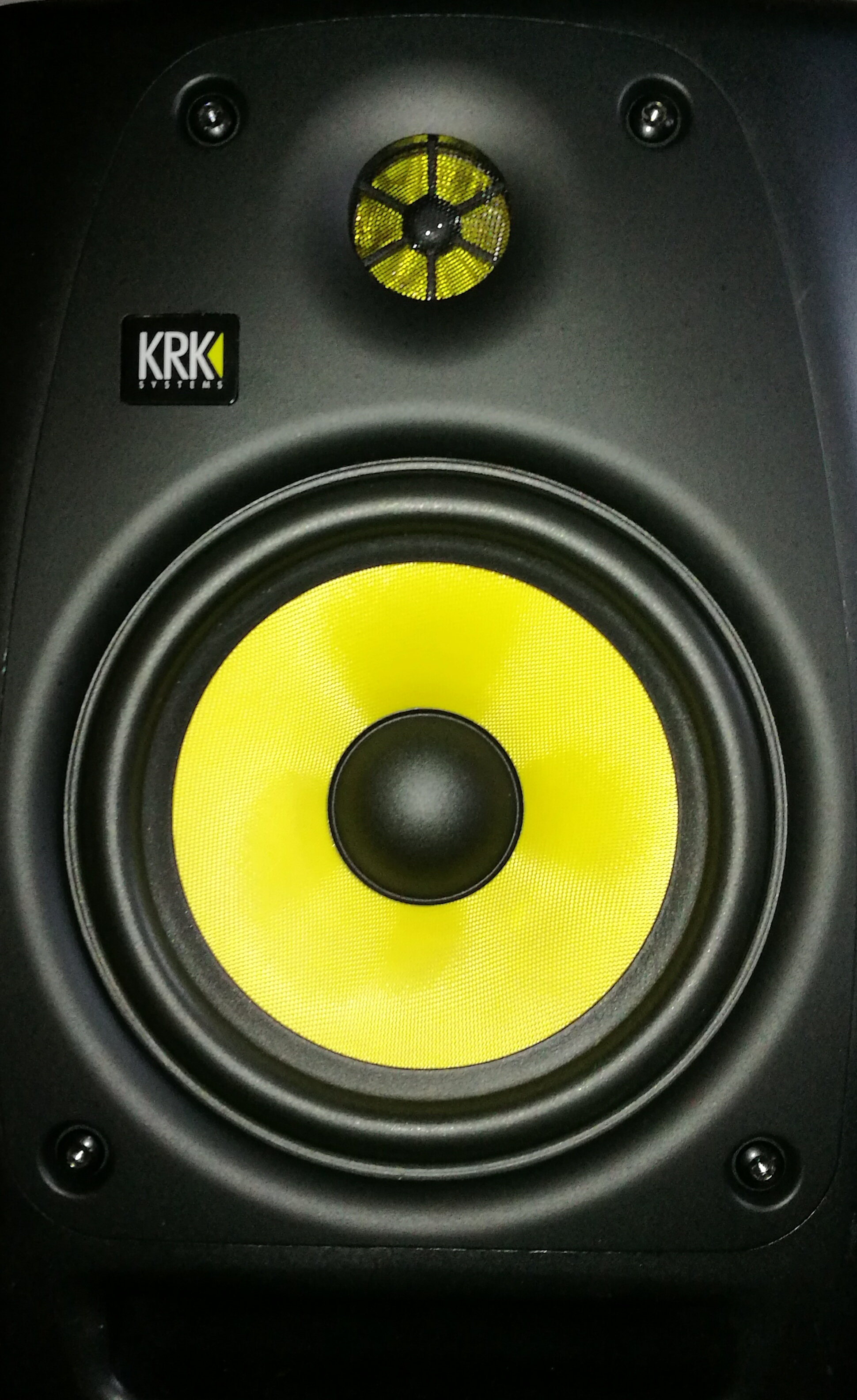

Vettem vakon egy passzív krk r6 g2 párt, rettenet állapotban volt, plusz már kotortak is benne... best buy pont hu
Elkezdtem átalakítani, egyelőre itt tart a dolog.



[marconi]

Sziasztok!

Egy hülye kérdésem van :-)

A Tannoy M3 dobozkáimban szeretném kicserélni a hangváltó alkatrészeit valami jobbfélére (kondik, induktivitások)
A magas előtt lévő induktivitás a NYÁK lemezen lévő felirat szerint 180uH, de mérve csak 160uH. A többi alkatrész olyan értékű, amilyennek a feliratok szerint lenniük kell.

Na most itt elgondolkodtam egy pillanatra ;-) Vajon a felirat lehet rossz a NYÁK lemezen, vagy az induktivitás sikerült egy kicsit rosszul?!

Tudom, erre így kb. lehetetlen válaszolni, de azért gondoltam megkérdezem...

Üdv: Vasti

Mind a kettőt megmérted? Ha igen és ugyan annyi és így jó volt akkor aszerint vegyél.

[Vasti]

Sziasztok!

Egy hülye kérdésem van :-)

A Tannoy M3 dobozkáimban szeretném kicserélni a hangváltó alkatrészeit valami jobbfélére (kondik, induktivitások)
A magas előtt lévő induktivitás a NYÁK lemezen lévő felirat szerint 180uH, de mérve csak 160uH. A többi alkatrész olyan értékű, amilyennek a feliratok szerint lenniük kell.

Na most itt elgondolkodtam egy pillanatra ;-) Vajon a felirat lehet rossz a NYÁK lemezen, vagy az induktivitás sikerült egy kicsit rosszul?!

Tudom, erre így kb. lehetetlen válaszolni, de azért gondoltam megkérdezem...

Üdv: Vasti

[dys-cus]

Megjött az utolsó, talán legfontosabb alkatrész a hangfalamhoz. Ez egy 6,8uF-os Superior Z Cap. Rögvest be is forrasztottam, a sima Z cap helyére, addig melengettem a renceremet. Ez a kondi az Accuton mély-közép sugárzóval sorba van kötve, egy Jantzen Wax szalag tekercsel meg párhuzamosan. Ez a két elem mint párhuzamos rezgőkör hivatott leszívni az Accuton 4,5kHz-n lévő rezonanciáját. Más hangváltónak mondható elem nincs is a kiváló Accuton áramkörében. Alul a doboz vág. Nos frissiben meg is hallgattam a módosult hangfalam. Elsőnek egy koncert felvételt tettem be, mégpedig a JC. Superstart. Ez a felvétel az NBC TV-ben előadott változat koncert felvétele. Nem a legjobb felvétel, de ugye a művészetet szeretjük először, nem a technikát. Amit elsőre meghallottam, az az, hogy mintha a zenészek rátettek volna egy lapáttal. Amolyan szívlapáttal. Minden több lett, a zajok is, a taps is, az ének is. Főleg a női. Aztán meghallgattam egy kedvencem, a Pikapika Teart együttest. Ez egy igen érdekes zene. Ez egy krasznojarsk-i banda, az énekben előfordul a "kudá igyos rock malcsik" szófordulat is. Amúgy a zene folkbeütésekkel tarkított avangard rock muzsika, rendkívül izgalmas, nehéz elszakadni tőle. Már csak azért is, mert ez a felvételük (Holdbogyó) rendkívül jó minőségű. Alapvetően akusztikus hangszereken játszanak, és van hegedű is. Sőt, nagyon van, lévén hogy ezt a hangszert használják a szólógitár helyett. Örömömre kiderült, hogy ez a kondi libabőr faktoros. A 10 fokú libabőr faktor skálán úgy 8-at kap. Hihetetlen hegedű megszólalás, nagyon jó cinnek, és bár az énekes lány nem a legjobb hangú, ettől függetlenül az ének nagyon autentikus, és rusztikus, vagy ruszkis? Mindenesetre nagyon jó. Mindenkinek ajánlom figyelmébe ezt a zenét, de még inkább a Jantzen Superior Z Capot megtámogatva egy Accuton hangszóróval, mert ugye a kondi magában nem nagyon muzsikál. Úgy vélem, hogy egy rendszer hangját minden befolyásolja, de talán a hangminőség 80-85 %-ért a hangfal a felelős. Érdemes két évig zsíroskenyeret enni azért, hogy legyen egy jó hangfalunk. Erősítőt aztán is ráérünk építeni.
A hangfalam hangváltója jelenleg így néz ki:

REGULUS Xover.JPG (166.33 KiB) Megtekintve 3413 alkalommal

[dys-cus]

Elfelejtettem írni, hogy a Zobel értéke 8,2 Ohm+ 10uF.
Végül is a hangfalam átvitelének diagrammja így néz ki: (a reflex nyílások hatása nélkül)


A kütyü már kb 6 hete működik. Hogy milyen a hangja? nos először is a Sca Speak miatt alul 28 Hz-ig sugároz. Ez a tény a basszus lesugárzást teljessé teszi. Lehetne megfogottabb a mély átvitel (bassrefley doboz) de elégedett vagyok vele, mert az erősítőim Q faktora a lehetséges legtöbb, ami lehetséges az alkalmazott CFB miatt. Jelenleg az ARC M60 HD monoblokkokkal használom a hangfalat. A magasak nagyon "ott" vannak, az AMT miatt. Betyár jók azok a hangszórók. Méltó társai a kistorzítású Accuton közepeknek. Hallottam, mondta valaki, hogy az AMT nem jó, mert nagy a torzítása. Nos az illető még életében nem hallott AMT-t, illetve halovány segéd fogalma sincs annak működéséről. A tér leképezés pontos, a tér nagy, de a legjobb az, hogy a hang szépen leválik a hangszórókról. A torzítás kicsi. Van egy David Gilmour koncertem, amit a Royal Festival Hall-ban vettek fel. Nos az szenzációs. Gyönyörűen hallatszik a terem hangja, nagysága, és a közönség krákogása. De a legjobb az, hogy az S, SZ, CS hangok nagyságrendekkel (ha van erre mérőszám) kevésbé smirglizik a fülemet. Ennek nagyon örülök. A megszólalás természetes (ezért nem tetszik mindenkinek) sima, és lúdbőr faktoros. Hogy mit javítanék rajta? Ha sok pénzem lenne, akkor még beleépítenék 1 Scan Speak mélysugit a dobozba, valószínűleg izobarik elrendezésben. A reflex nyílások elhagyása mellett. (nem biztos, hogy ez nem lesz megvalósítva.

[dys-cus]

A doboz méretét végül is a gyári ajánlás alapján választottam meg:

Accuton ajánlás.JPG (113.36 KiB) Megtekintve 3364 alkalommal

A doboz zárt, térfogata üresen kb 4 liter. Pontos méretet nem tudok, mert ennél a kis méretnél már a hangszóró térfogata is mérvadó. A tömés benne birka gyapjú, amit még tavaly kaptam Jozef barátomtól.
A választás több okból indokolható.
1, a 0,71-es Q érték miatt. (impulzus átvitel)
2, a 98-as alsó határfreki miatt (a 2,5 utas rendszer miatt.
3, a derekam sem szakad le, ha mozgatnom kell.
Bedobozolva a hangszórót, megmértem az átvitelét a szokásos szituációban. (quasi szabadtérben) A mérés során az alábbi átvitelt produkálta a cucc:

Nearfield Accuton.JPG (135.89 KiB) Megtekintve 3364 alkalommal

Tkp. hozza a paramétereit. A doboz nagyobb mint az ajánlott. Ha akkora lenne, akkor alul előjön az a bizonyos púp. Ezzel a mérettel (kb netto 3l) jó az alsó lefutás. Felül be kellett próbálni egy soros szívókört, ami igen meredeken leszívja a HSZ 4,5kHz-s rezonanciáját. A mérésnél ez a szívókör már bent volt. Először alul is akartam vágni, de a végső éllapotban ez elmaradt. Jól látható az alul felül lévő síma lefutás, a 400 Hz alatti esés az átvitelben, amit majd a méjsugárzó reményeim szerint kipótol. (ami azért nem teljesen így lett) Nagyon szép a középtartománya, s ráadásul kistorzítású. Ezt lehet is hallani. Egy Zobel kör beépítése után az impedancia görbe is jó lett:

Accuton impedancia.JPG (140.06 KiB) Megtekintve 3364 alkalommal

A zöld vonal a végleges. Az R és C tagok kísérletezéssel lettek meghatározva.
A hangváltó alkatrészei a korábbi Regulus verziómból lettek áthozva: Silver Superior Z Cap, Superior Z Cap, valamint kék Jantzenek, Kiwame és Mills ellenállások, Jantzen Wax szalag tekercsek. Apropó, maradt ki Jantzen tekercs, nem Waxos, de hibátlan, majd felteszem az eladó térbe. Hátha valakinek kell a karácsony fa alá.
Egyébként érdekes lett a hangváltó a végső állapotában: az Accutonon nincs hangváltó a már említett soros leszívó rezgőkör kivételével, de az ugye nem vált. Ez a konstrukció meg is hallatszik a hangon. Az ESS ATM 01-es magas sugi cca3,2kHz-nél illeszkedik felülről. A Scan Speak 26W-853 4G00 kb 320Hz-tól váltódik.

[dys-cus]

Az Accutonok doboza. Az előlap 28mm-es MDF, a többi pedig 16mm-es. A képen a ragacsolás látható:


Persze nem vagyok asztalos, de a végeredmény pofás lett. Az asszony is bele törődött.
No persze, ha már összeragasztottam, rögvest le is fillereztem, amely stációt a következő fotón láthatjátok.


Persze le is festettem, meg políroztam, meg megint lefestettem.


[dys-cus]

A Canton módosítása előtt gyakoroltam az én hangfalammal. Régóta hallgatom a REGULUS hangfalam. Egy módosítást már végeztem rajta, mikor a kis AMT-t lecseréltem a legendás AMT-01-re. Úgy gondoltam, hogy a mély-közép szekciót is feljavítom, ezért vásárlásba kezdtem. Vettem egy pár ilyet:


A fenti produktum csomagolása elsőosztájú. Látszik a termék hígendje. Például abban, hogy a két hangszóró össze van válogatva, ráadásul a gyári számuk egymást követik.
A cséve test titán a jobb hűtés, merevség, és teherviselőség miatt. A kosár öntvény, robosztus, a membránt préselt háló védi. A membrán anyaga kerámia. A figyelmeztető felszólítás szerint hozzáérni tilos, mivel nagyon törékeny. Az átvitele egyenes, már 2,7 literes dobozban is használható. A mágnes alig kisebb mint a membrán, jó vastag, nehéz, és gondolom megfelelően erős is. A fotón jól látható a lágyvaskörön kiképzett szellőző furat:


Szemből nézve is gyönyörű a fehér membránjával. Próbaképpen bekötöttem csak így meztelen. Ami szembe, illetve fülbe tűnt elsőre, az az, hogy az énekhang rendkívül tisztán szólalt meg. De ez csak persze egy 1. benyomás Viszont az igaz, hogy ezek az Accuton kerámia membrános hangszórók a többi hangszóróhoz mérve rendkívül kis torzításúak, amit az adatlapjából kiolvashatunk.
Persze sok kísérlet, mérés, fülelés van még vissza ahhoz, hogy ez a hangszóró a legjobbakat nyújtsa a hangfalamban. De azért bízok abban, hogy hamar célt érek.

[dys-cus]

Tapasztalatom szerint a kék helyett klasszisokkal jobb a piros Jantzen, a kapott hangban mindenképp.
Esetleg ebben az irányba érdemes lenne egy próbát ejteni. Persze a pénztárcát megviseli.

A hangváltó az új alkatrészekkel így néz ki:
Sokat kísérleteztem, mire össze állt a hang.

Jók a tapasztalataid, a piros jobb egy fokkal, és az ára úgy alakul mondjuk 10uF-nál, hogy a kék 7,04 Eu, a piros 43,6 Eu. Ez több mint 6-szoros árkülönbözet. Ilyen árak mellett a 8db kondi, meg a Jantzen Wax tekercs már többe kerül, mint a hangfall ára. Szóval tuningolni csak ésszerűen lehet. Ez nem egy High End hangfal, ezért felesleges bele tenni High End alkatrészeket. Viszont azzal, hogy a bipoláris elkókat kicseréltem, sokkal jobb lett a hangja.

[avl2]

...a mély béli impulzus átvitele...

mérhetnél impulzusátviteleket is (nem kritika, ne bantodj meg, de érdekelne)

Szállításra előkészítve. Én már vissza nem cipelem a ház másik oldalára törött lábujjal! Így is majd leszakadt a derekam. De mint írtam, jó az impulzus válasz, érezni a basszus artikulációján.

persze, értem. nem is - csak - erre az esetre, hanem ezutánra gondolva

[dys-cus]

...a mély béli impulzus átvitele...

mérhetnél impulzusátviteleket is (nem kritika, ne bantodj meg, de érdekelne)

Szállításra előkészítve. Én már vissza nem cipelem a ház másik oldalára törött lábujjal! Így is majd leszakadt a derekam. De mint írtam, jó az impulzus válasz, érezni a basszus artikulációján.

[cooler-mg]

Tapasztalatom szerint a kék helyett klasszisokkal jobb a piros Jantzen, a kapott hangban mindenképp.
Esetleg ebben az irányba érdemes lenne egy próbát ejteni. Persze a pénztárcát megviseli.

A hangváltó az új alkatrészekkel így néz ki:
Sokat kísérleteztem, mire össze állt a hang.

[avl2]

...a mély béli impulzus átvitele...

mérhetnél impulzusátviteleket is (nem kritika, ne bantodj meg, de érdekelne)

[dys-cus]

Természetesen meg is hallgattam a hangfalat. Nehéz munka volt. Tényleg, mert mire becipeltem a szobába, azt hittem besz...ok. Nehéz egy jószág az ilyen kütyü.
A hangja érdekes. Először is megszűntek az éles sziszegő hangok. Az eredeti magas sugárzó egy fém dóm, ami hozta is a hangját, ahogy kell. Az SB dómmal lágyabb hangóú lett a hangfal. Nagyon ott van a mély is. Ha az én hangfalamhoz viszonyítom, az egy picit mindenből többet ad, magasban is, meg mélyben is. Viszont a Cantonnak jobb a mély béli impulzus átvitele. Az egész megfogottabb, jobban együtt van. Szívesen áttenném ezt a malomkerék nagyságú hangszórót az én hangfalamba ezzel a dobozzal együtt. Viszont a középsugárzó Accuton-om tud valamit: tisztábban hozza a közepeket. A Canton sztereója jó, a hang szépen leválik a hangszóróról. Szerintem ez a Canton is egy jó Canton, előbre mutató mint a CT800-as, főleg a basszusa terén. Ez nagyon kiváló. Barátom jól járt, hogy megvette. Egy kis faipari restaurálás kell még neki, s lesz egy hájend hangfala. A fotón a hangfal látható a tesztelés közben. A hangfalon a teszteléskor sokat segítő munkatársam látható. Jó füle van.


[dys-cus]

A hangváltó az új alkatrészekkel így néz ki:


Sokat kísérleteztem, mire össze állt a hang.

[dys-cus]

Egy barátom megkért, hogy kicsit javítsak a hangfalán. Egy Cantonon. A tuning az alábbiakban valósult meg:
Magas sugi csere SB26ADC-C000-ra Jozef67 ajánlása alapján,
Bemeneti terminál csere banános-szorítósra,
Magas hangváltó újra gondolása Jantzen WAX Coilra, illetve Jantzen Crosscap kondira,
A crossover összes bipoláris kondijának cseréje Jantzen kondira,
a közép sugi alul áteresztő szűrőjének "kiigazítása" SB dómhoz,
Az összes filléres huzalellenállás cseréje carbonfilm ellenállásra (Kiwame),
Belső kábelezés cseréje, hangolása. A felhasznált vezetékek:AuduoQuest-ből kihúzott tömör réz, Ezüstözött teflon szigetelésű tömör vezeték, és "MIG" kábel árnyékoló védő harisnyától megfosztva juta szigeteléssel. Szóval ilyen nyalánságok történtek.
Az alábbi fotón kb 5Wattal meghajtva a szokásos mérési körülményeim között végeztem. A mérő mikrofon a DÓM sugival egyvonalban, 1 méterről történt. A Canton a piros görbe, a kék görbe az én saját hangfalam a Regulus módosítás után. Nála a mély középsugárzót cseréltem le Accutonra. Egy hete lett kész. A hangnyomások nincsenek egyeztetve. Érdekesen alakul a két hangszóró átvitele. Kis jó indulattal azt mondhatnánk, hogy egymásnak tükörképei.

Canton CT2000.JPG (167.87 KiB) Megtekintve 3202 alkalommal

[fülelek]

A forgalmazó véleménye többet számít, mint azé a felhasználóé, aki a kezdetektől ismeri a VdH márkát, és pár kilométert már felhasznált belőle ?
