Az utolsó változtatások is megtörténtek a 7242 tube PSE-ben, már csak az utolsó utániak maradtak hátra
Sikerült egy komoly műszerpark közelébe kerülni, és ott azért több minden kiderült, mint ami egy 1 kHz-es THD+N mérésnél észrevehető.
Például az, hogy a dual bootstrap megoldásból a kompenzációs részt jobb ha elhagyom, és más megoldást találok helyette. Ugyanis a felsőbb frekvenciáknál belépő második kompenzációs bootstrap ugyan igen kis mértékű túllövést okozott, de ez a 20kHz-es mérésnél már torzításnövekedést okozott.
Helyette jobban kihegyeztem a 7242 rácsköri osztót, amivel 1W/25kHz-3dB-s átvitelt értem el.
Az 1kHz/5kHz/2v/div. négyszögjeles átvitel fotói mellékelve.
TJ.

[tunerman]

A japán higend DIY kisipar nagyon szépen dolgozik, azért néha ezeken a készre gyártott termékekeken is lehet húzni egy picinyét
A Takachi SRDSL-20SL doboz alsó lemezét kellett stabilan rőgzítenem, mert klasszul zörgött, ami nem éppen ideális
TJ.

[tunerman]

Apró finomításokat végeztem el a héten:
- Shindengen 2SK96 resistor JFET-ek kerültek a - bias CCS áramkörébe, Susumu thick film ellenállások társaságában
- egy réz távtartót szereltem a Takashi SRDSL-20 doboz közepére, mert az alsó lemez zörgött mint a fene
TJ.

[tunerman]

Mivel az ismertetőben nem volt szándékom senkit sem terhelni műszaki adatokkal, most beteszem a végleges megépítésű 7242 tube PSE főbb mérési adatait.

- névleges teljesítmény: 10W/8R, 25Hz-20kHz (-1dB/-3dB)
- frekvenciamenet: 1W/8R, 8Hz-30kHz (-1/-3dB)
- THD+N 1kHz/1W/8R: 0,05%
- THD+N 1kHz/10W/8R: 0,5%
Jel/zaj: <100dB
áthallás: <100dB
TJ.

[tunerman]

Előzetes a 7242 tube PSE erősítőnek az 2023 évi HiFi Show-ra megjelenő ismertetőjéből.

A 7242 tube PSE projekt kapcsán keletkezett a single end erősítők új irányú kapcsolástechnikájáról egy rövid leírás, amit nem neveznék szokványosnak. Itt láthatóan a több mint 100 éven keresztül épített hagyományos triódás Single End erősítők világából való kilépésnek már vannak kézzel fogható (műszeresen is mérhető!) eredményei. A felemlegetett "az elektroncsöves erősítők torzítása miatt tetszik egyeseknek a hangjuk" kijelentés értelmét vesztette, mivel itt nagyságrenddel kisebb a THD értéke.
A megépítés vs. hangzással való korelációról meg csak annyit, hogy az az alkatrész ami nincs benne az erősítőben - az nem ront/színez/változtat a hangján

- minimál koncepció az elvi működéshez (összesen 9 darab alkatrész)
- nincs ellenállás az elektroncsövek katód és az anód áramkörében sem
- nincs kondenzátor az erősítőben
- nincs sem lokális, sem globális visszacsatolás (Negative Feedback)
- utánhúzással kiterjesztett nagyfrekvenciás átvitel (Bootstrap Compensation)
- csak egyetlen feszültségerősítő fokozat van
- egyenárammal előfeszített vezetékezés (bias ground/signal wire)
TJ.

[tunerman]

Bemérés OK, indul a járatás/tesztelés
TJ.

[tunerman]

A hetedik nap azzal kezdődött, hogy előkerestem az elektroncsöveket a beméréshez/élesztéshez.
Ezek a NOS csövek a Tung-Sol 7242 és a Western Electric JW5842 tipusai
TJ.

[tunerman]

Eljött a hatodik nap, az erősítőben ott van az oldalankénti 3 db rácsköri ellenállás , valamint az anódtáp és negatív bias tápegységek ellenállásai.
A JFET-es CCS bias áramkörök kiépítve, földelések és 230v-os betáp is lerendezve...kábelkorbács leszorítók a helyükön.
Holnap a fokozatos élesztés lesz a napirenden
TJ.

[tunerman]

Az ötödik nap délelőttjén hatalmas sóhajtás után feldaraboltam az Audio Note AN-SP QSSC hangfalvezetékeket, majd szépen befűztem a helyükre.
Délután majd az ellenállásokat kezdem el beforrasztani, ezek AN 2 wattos nem mágnesezhető tantalumok
TJ.

[tunerman]

A hétfői nap a negyedik munkanapom a 7242 PSE-vel, ma is volt egy kis fűrészelés, mivel méretre vágtam a TKD potméter rézből készült tengelyét
Miután beszereltem a potit a helyére, jött a földelés ezüstszalagja, amit néhány furat segítségével rőgzítettem. Következett a jelvezetékezés (Kondo KSL SPz), majd végül a Tango kimenőtrafók is a helyükre kerültek.
TJ.

[tunerman]

A harmadik nap hétvégére esik, de a munka nem állt meg, ma a tápellátás kiépítése volt soron. Bekerültek a két különválasztott anódtápba a Tango TC-10-130W fojtók, a nagyfeszültségű és földelő vezetékek, valamint a negatív rácsfeszültség vezetékei.
Végül a bemeneti Tokyo Ko-on Denpa 30k-s hangerőszabályzó, és a hozzá vezető ezüstszalagot a aluminiumlemeztől elszigetelő műanyag lap is be lett ragasztva.
TJ.

[tunerman]

A mai napon eddig a WE 417A és a Tung-Sol 7242 elektroncsövek fűtését kábeleztem be. Nem vezetékeztem, hanem a katonai és repülőgépekhez használt MIL27500 tipusú, árnyékolt és ezüstözött vezetékeket tartalmazó kábeleket faragtam a helyükre.
Beszerelésre kerültek még a tápegységek elektrolitkondenzátorai, meg az interstage trafók. Talán késő du még nekiállok szerelni, ha eszembe jut valami jó ötlet
TJ.

[tunerman]

Az első nap eddig haladtam, sajnos a 7242 foglalatának a felerősítéséhez távtartókat kellett vágni, és a hozzátartozó menetvágást sem úsztam meg
TJ.

[tunerman]

A 44 darab lyuk poziciója bejelőlve, majd hétfőn nekiállok kifúrni , mert hétvégén nem zajonganék a lakók legnagyobb örömére
TJ.

[CHZ]

Barátomnak is megtetszett az utóbbi hibrid, gyártatott hozá paneleket, kaptam én is.., így össze kell raknom egy másikat.

[tunerman]

A papírra megrajzolt skiccet egyik jóbarátom felesége - Judith asszony AutoCad programmal megtervezte, a jólsikerült méretezés alapján süti topiktársunk hathatós segítségével megtörtént az alu lemez vizzel való kivágása - örök hála érte
Most a szerelvények felerősítő lyukait kell kifúrnom, ez 44 darab 3-as és 4-es furat lesz (azért nem rajzoltam rá ezeket a tervre, mert szerintem simán elcsesztem volna a dzsumbujban ).
TJ.

[tunerman]

Elkészült a lemezkivágás rajza, igaz csak a harmadik verziónál jött ki a matek a méretezés összeadásánál
TJ.

[tunerman]

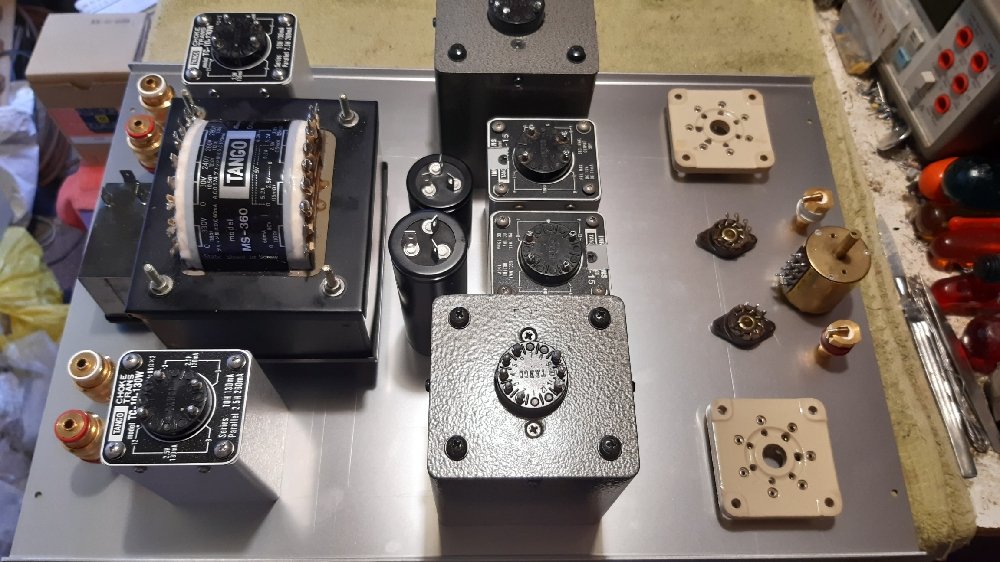

A következő lépés az alkatrészek elhelyezése a Takachi SRD SL-20 készülékház felső aluminium lemezén. Ez egy 2,3mm vastag, kemény aluminium lemez, amely várhatóan megtartja a rápakolt transzformátor armada súlyát
A prototípuson megvalósított elrendezésen nem kellett sokat változtatni, csak az RCA bemeneti aljzatokat raktam távolabb egymástól. Mert így mindenképpen könnyebb kezelni a hangerőszabályzót.
TJ.

[tamagaba]

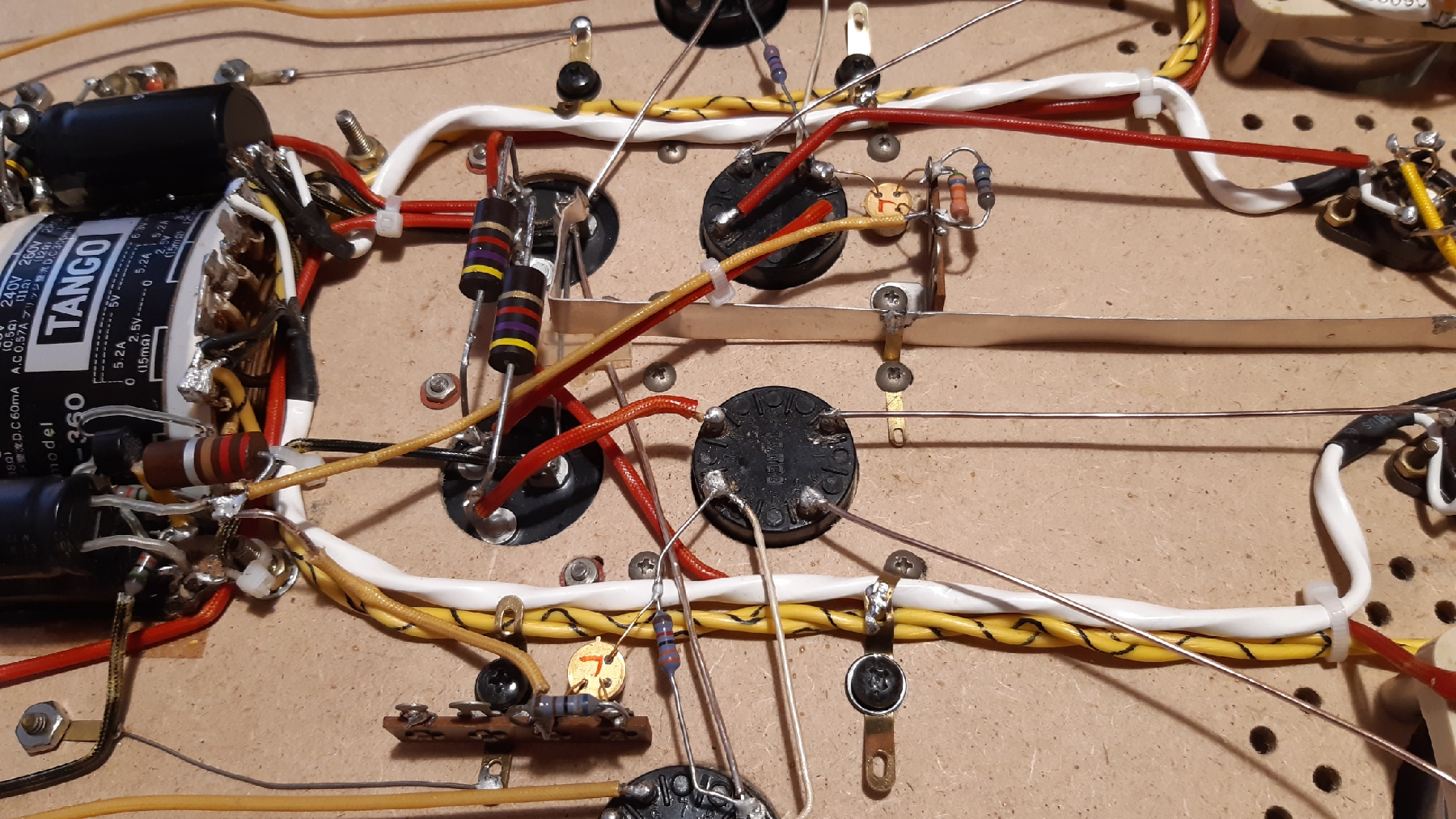

Mivel a 7242 tube PSE prototipusa kevés átalakítással hozta az elvárható szinvonalát úgy döntöttem, hogy nem szedem szét, és nem abból építem meg a végleges változatot.
Mégegyszer nekifutottam az alkatrészek beszerzésének, és sikerült is egy komplett készletet bezsákolni:
- Tango MS360 hálózati transzformátor
- Tango TC10-130W x 2 fojtó
- Tango NC15 x 2 interstage transzformátor
- Tango XE20-600S x 2 kimenő transzformátor
- Black Gate 100+100uF/350v WKZ
- Black Gate 220uF+220uF/350v WKZ
- Tokyo Ko-On Denpa attenuator 30k
- WBT 0700 x 2 pár
- WBT 0274 pár
Az IEC aljzat, elektroncsövek, ellenállások, vezetékezés döntő része már szintén megvan, lehet a sasszé kivágásait megtervezni
TJ.

Na jó, hát ehhez én nem értek

[tunerman]

Mivel a 7242 tube PSE prototipusa kevés átalakítással hozta az elvárható szinvonalát úgy döntöttem, hogy nem szedem szét, és nem abból építem meg a végleges változatot.
Mégegyszer nekifutottam az alkatrészek beszerzésének, és sikerült is egy komplett készletet bezsákolni:
- Tango MS360 hálózati transzformátor
- Tango TC10-130W x 2 fojtó
- Tango NC15 x 2 interstage transzformátor
- Tango XE20-600S x 2 kimenő transzformátor
- Black Gate 100+100uF/350v WKZ
- Black Gate 220uF+220uF/350v WKZ
- Tokyo Ko-On Denpa attenuator 30k
- WBT 0700 x 2 pár
- WBT 0274 pár
Az IEC aljzat, elektroncsövek, ellenállások, vezetékezés döntő része már szintén megvan, lehet a sasszé kivágásait megtervezni
TJ.

[tunerman]

Beteszem a 7242 tube PSE elvi kapcsolási rajzát, ne másutt keresgélje hosszasan az érdeklődő
TJ.

[tunerman]

Üdv a fedélzeten
Az elmúlt egy hónapos szünet alatt is haladt a fejlesztés, aki be akarja pótolni a kimaradt lépéseket - itt megnézheti:

https://audiodiyers.hu/viewtopic.php?f= ... &start=100

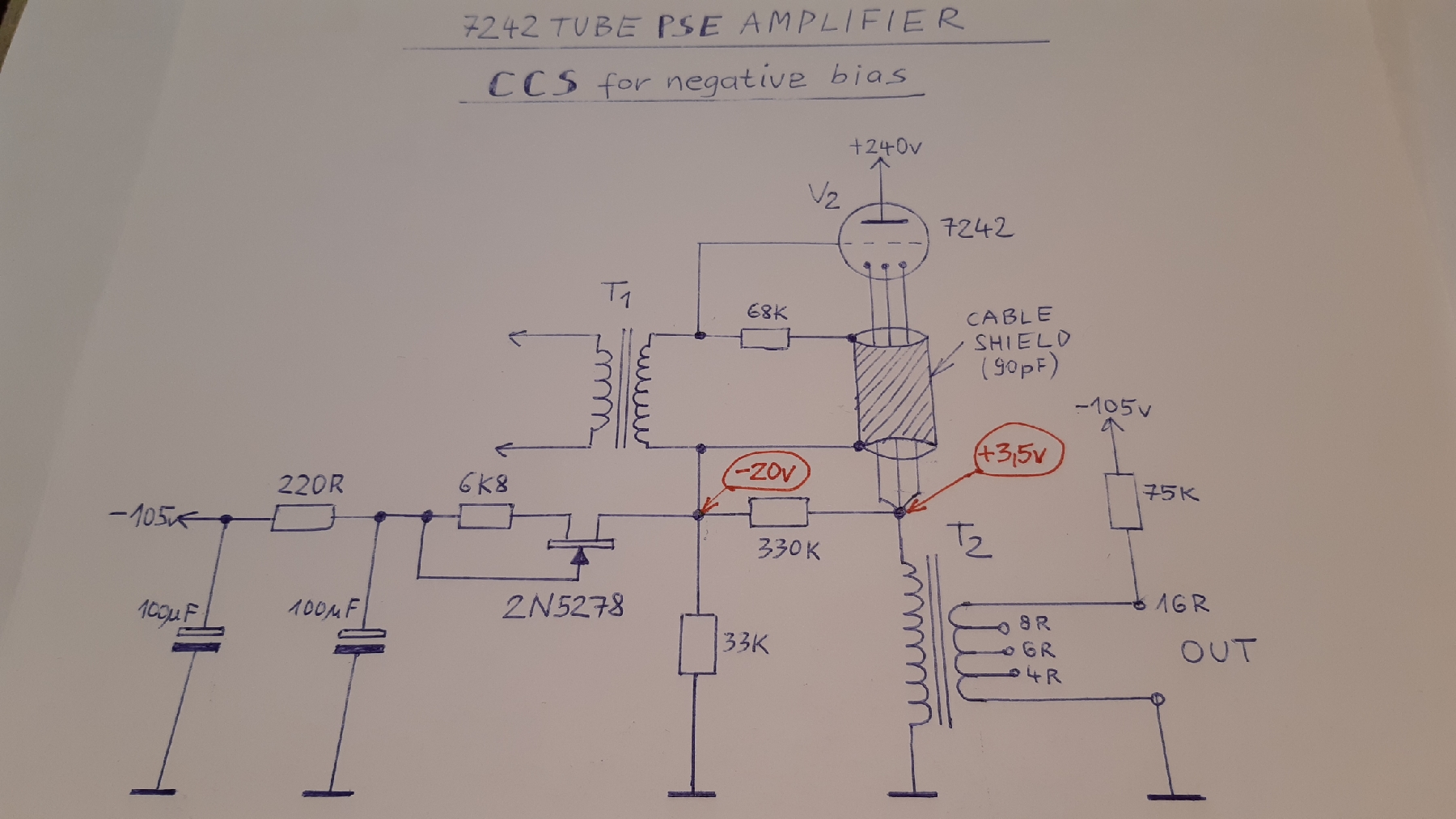

Ami a jelenlegi helyzetet illeti - ma is délelőtt is történt egy újítás, ami a 7242 végtrióda rácskörét érintette.
A bootstrap visszahatása a rácskörre nem volt tökéletes, mert a negatív előfeszültség 120k-s ellenállása szükségtelenül leosztotta a 330k-n visszajövő feszültséget, mivel az a 33k-val váltakozóáramúlag párhuzamosan kapcsolódik.
Ezt a 120k-s fix ellenállást egy áramgenerátorra lecserélve megszűnik ez a járulékos terhelés, a 7242 rácsköri 33k-s tagja, és a 330k-n keresztül érkező bootstrap feszültség tökéletesen találkozik.
A CCS beépìtésének értelmét a mérések is alátámasztjàk, csökkent a THD értéke az 1kHz/1W/8R (<0,04%), és az 1kHz/10W/8R (<0,5%) terheléseknél.
Új csúcsot is elértem a minimális THD értékénél, ami 1kHz/0,25W/8R-nél 0,02% volt (ebben természetesen a hanggenerátor torzítása is benne van
TJ.

[tunerman]

A következő változtatás már mindennek a teteje , további alkatrész beépítése nélkül sikerült javìtani a 7242 tube PSE átviteli tulajdonságait.
Sejthetően az erősítő jelátviteli képességének a legkritikusabb pontja a Tango NC15 interstage transzformátor, mivel 1:2 áttételű és relative nagy impedanciás (10k/40k) kivitelű.
A magasfrekvenciás átvitelben és a 20kHz-en mérhető fázistolásban ez a korábbi fotókon sajnos látható. Arra gondoltam, hogy a 7242 katódjait a kimenővel összekötő árnyékolt kábel harisnyájának a kapacitása alkalmas lehet egyfajta "bootstrap" kompenzációra Mivel ez kb. 90pF, igazából a magasabb frekvenciák felé kezd ez hatásos lenni, és az NC15 létező lejtmenetét kikompenzálhatja.
Mivel ez azonos fázisú nagyfrekvenciás "bootstrap", az 1kHz-es THD értékében semmilyen változást nem jelentkezett, viszont a magasfrekvenciás átvitelben és a fázistolásnál detektálhatóan igen!
Konkrétan 30kHz-ről 35kHz-re változott a -3dB-es átviteli pont, és a 20kHz-en mérhető fázistolás értéke negyedével csökkent
A hangzásban jelentkező változásokat majd kifigyelem...
TJ.

[Péter1987]

Még pár kép:

[Péter1987]

Üdvözletem az uraknak!

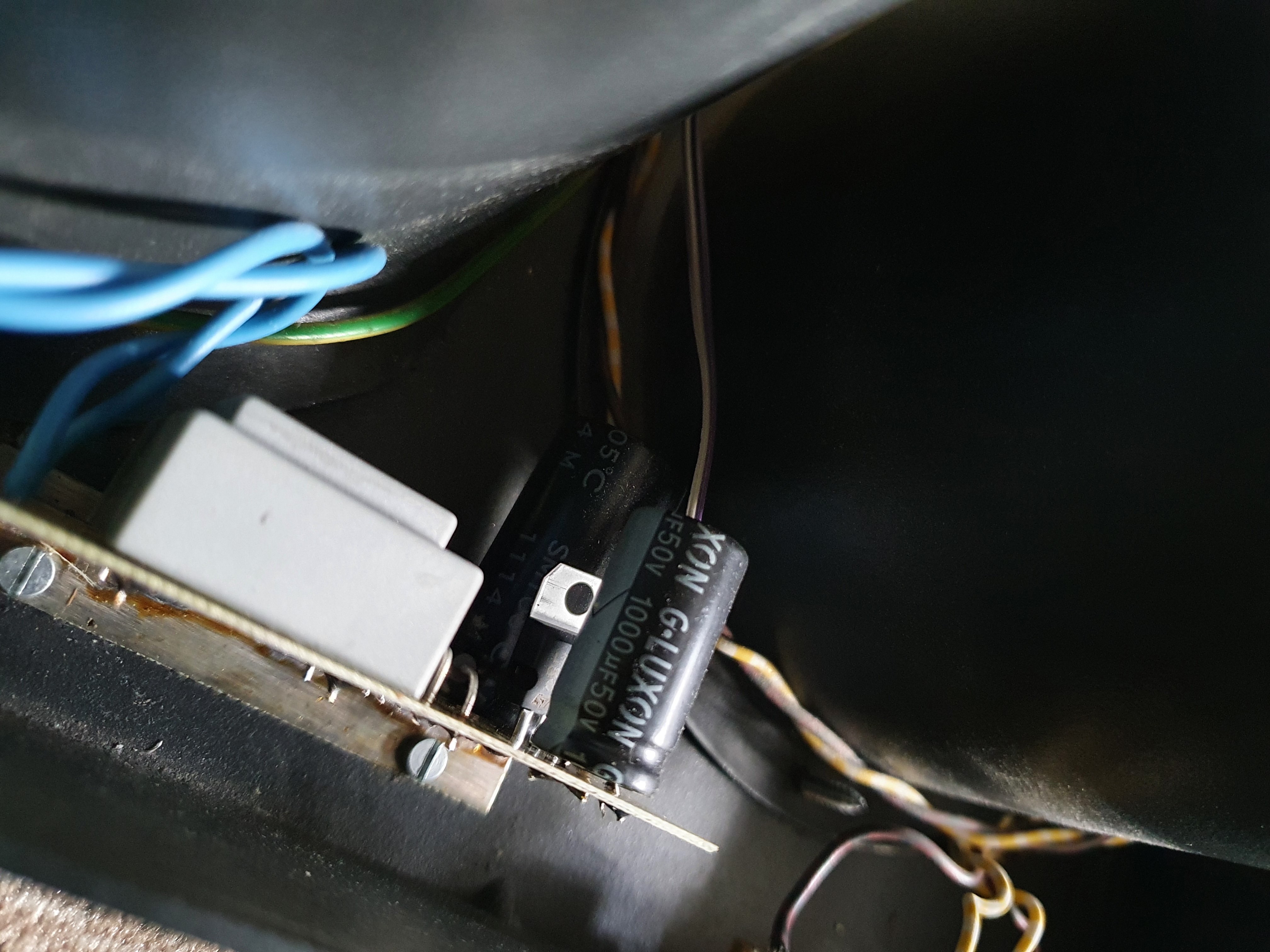

Szeretnék mutatni pár fotót erről a "csöves" csoda erősítőről. Nem sokat tudok róla mondani. Egy idős Hajdúszoboszlói bácsikától vettem. Ő meg nem nagyon tudta el mondani honnan van. Állítólag valami hangtechnikus készítette és tőle vette meg X éve.
Az én 8Ohmos hangfalaimmal próbáltam ki. Kicsit búg is kicsit zúg is.
A bemenetek közül van Phono, Cd, és Magno bemenet. A többit nem próbálgattam.
Bármiféle hasznos információt szívesen fogadok róla!
