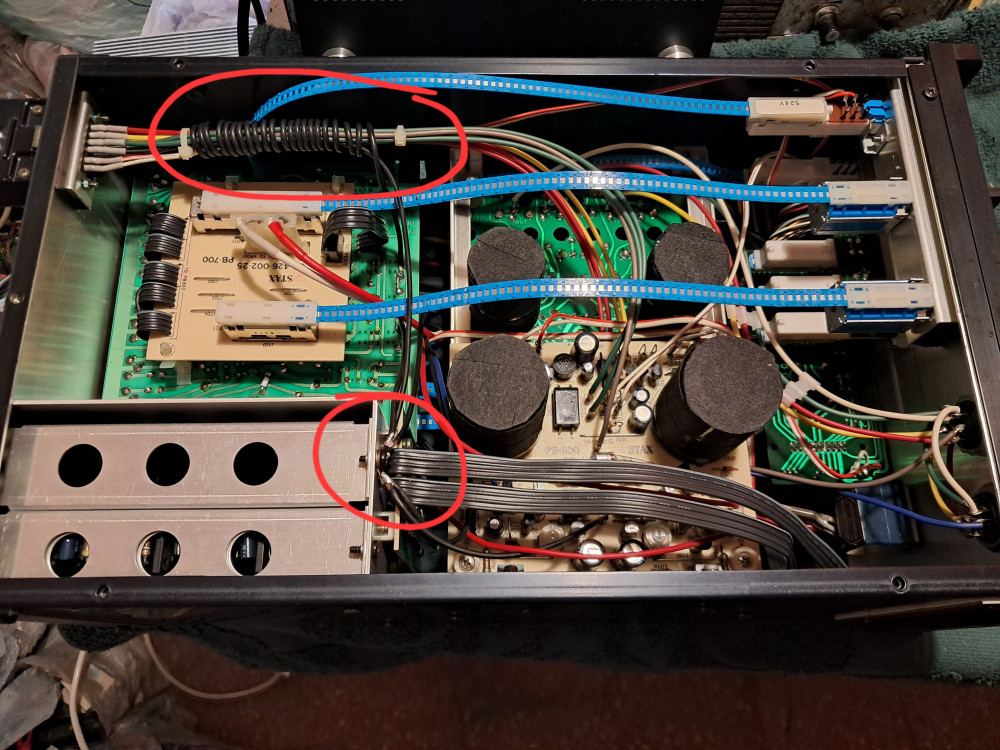

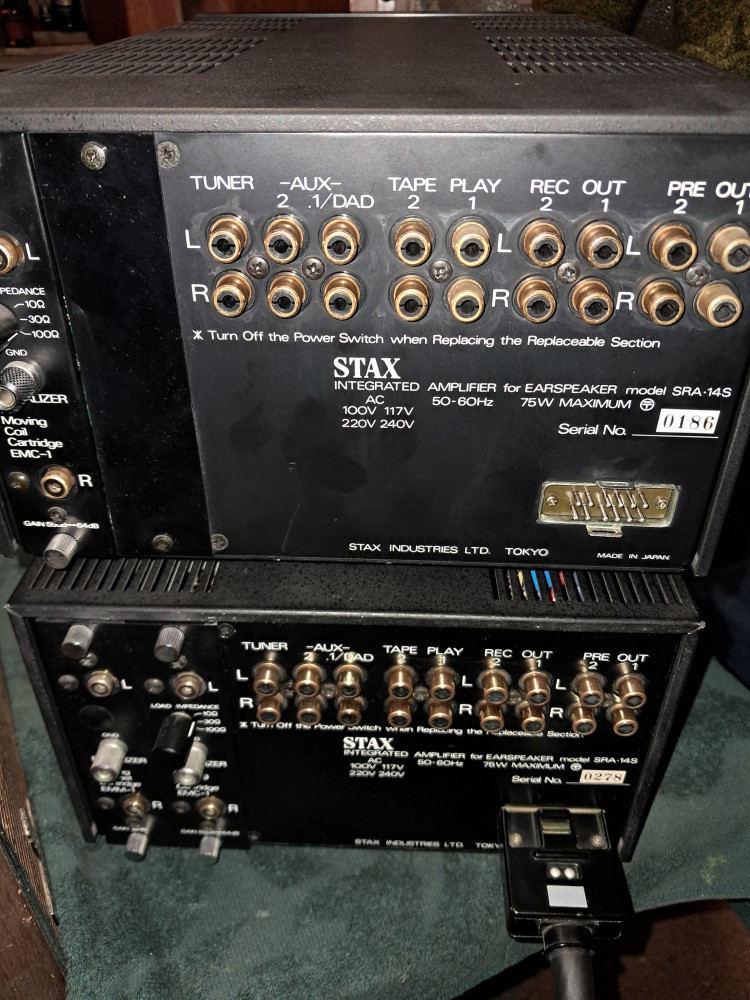

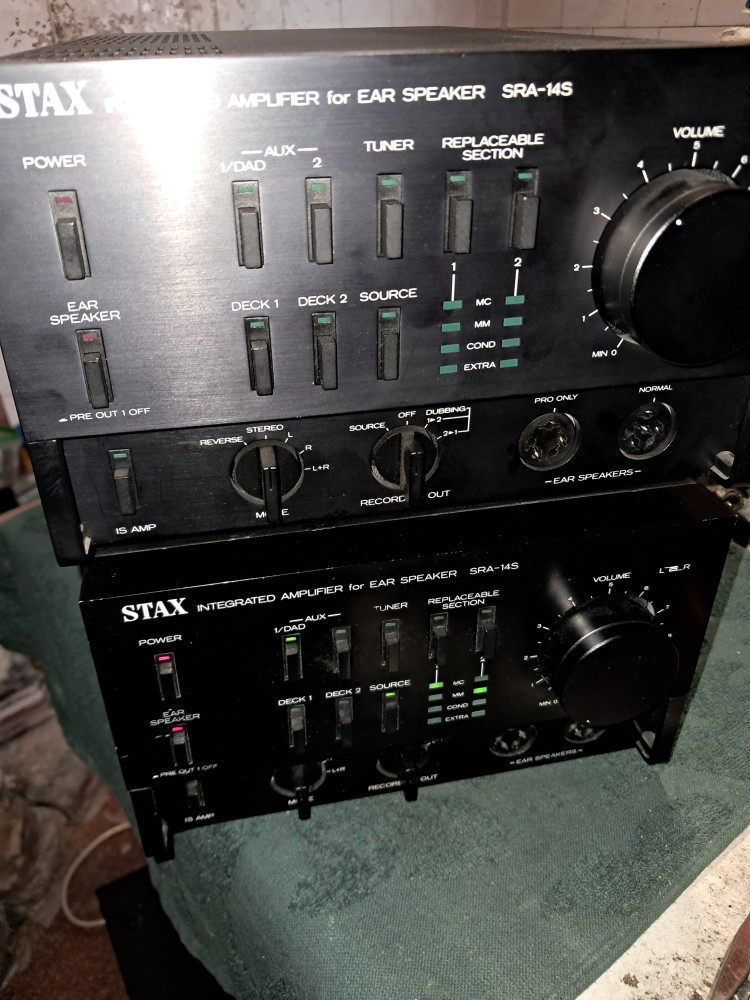

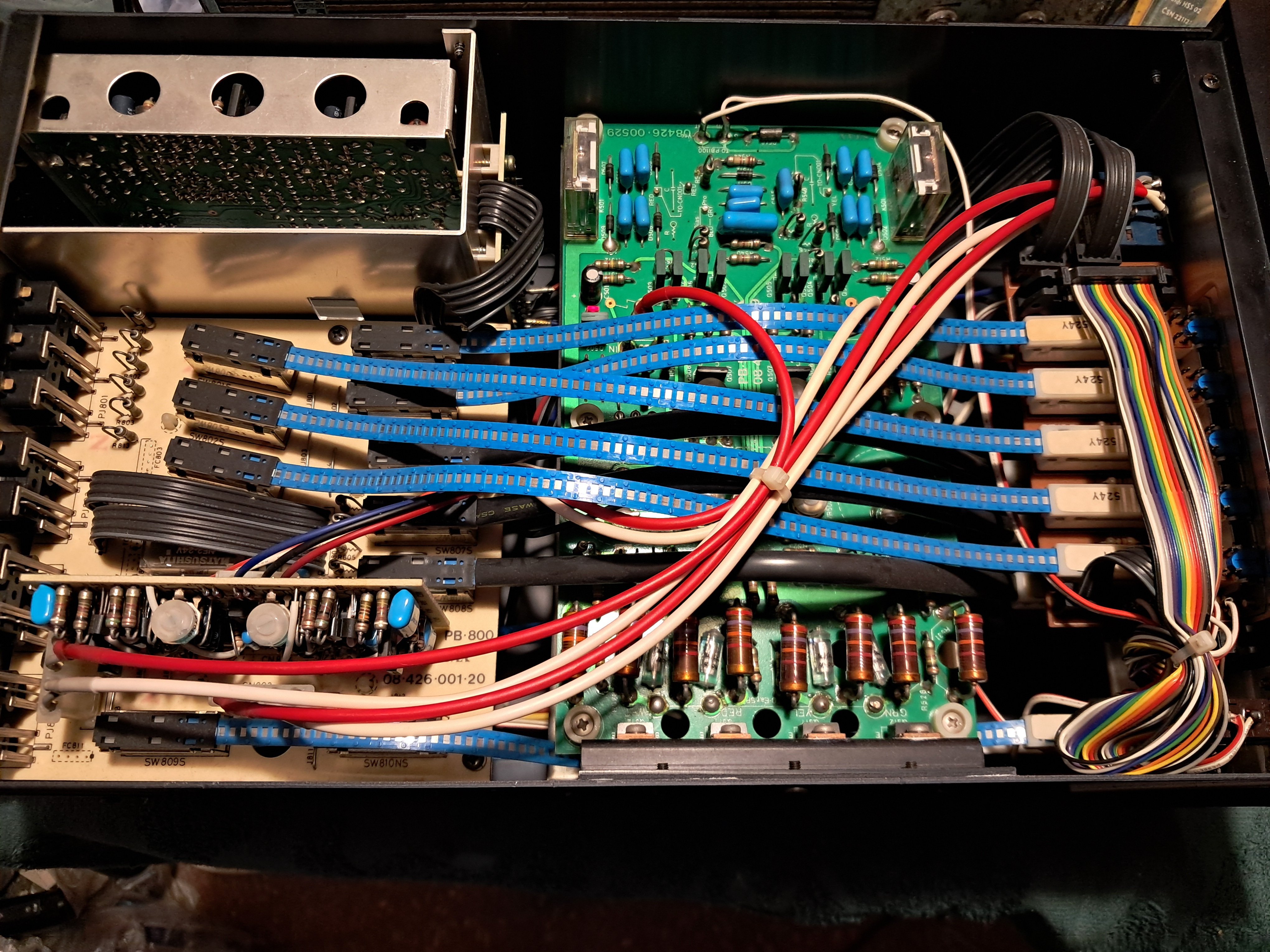

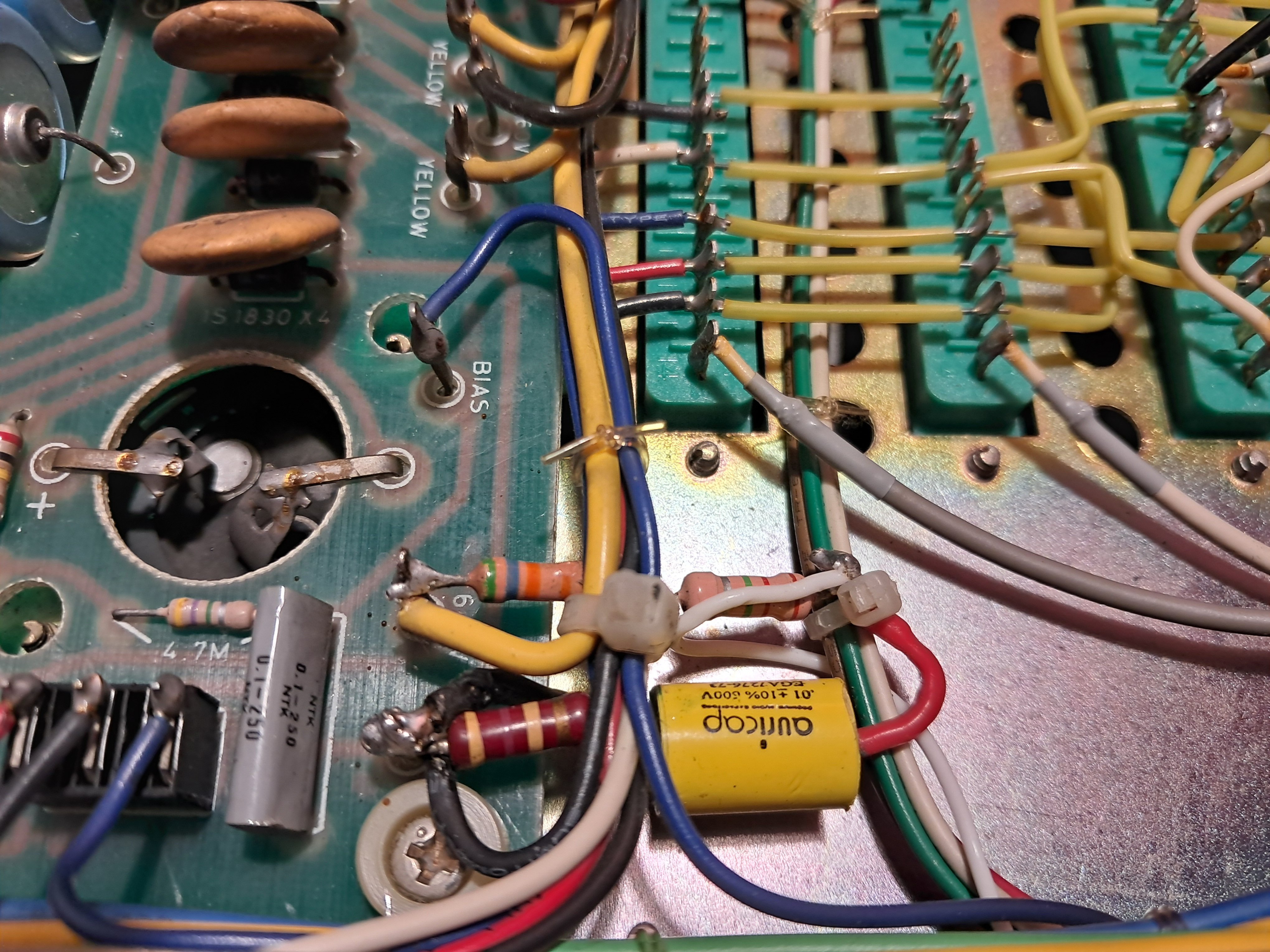

Sor került a 0186 szériaszámú Stax SRA-14S fejhallgató erősítő gyárilag elfuserált földelési vezetékezésének a rendbetételére.
Továbbá megkapta a váltakozó áramú tápvezetékek árnyékolását, így már ez a gép is csendes lett - nincs áthallás ha éppen a másik műsorforrás még bömböl.
(Már csak egy tápegység kell majd a szerencsétlen árvának.)
TJ.

[tunerman]

Ismét támadnak a Stax fejhallgató/hangszóró erősítők, a mai napon két különlegességgel is találkoztam
Először egy SRA-12S-ről írnék, amelyik alapvetően működött, de gazdája jobbnak szerette volna hallani...mit is tehetek én ez ügyben?
(A következő egy SRA-14S lesz, aminek nincs meg a tápegysége, tehát az majd egy hosszabb menet lesz.)

SRA-12S:

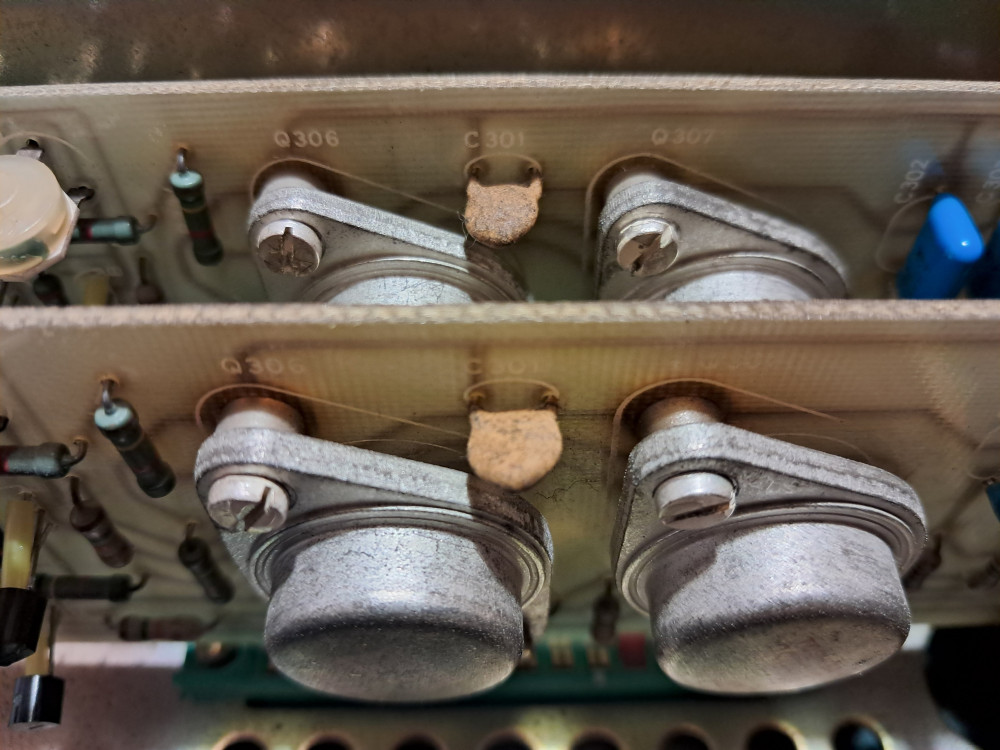

1. A TO-3-as tokozású kimeneti tranzisztorok mágnesezhető csavarjait lecseréltem rézből készültekre, sőt ahol az áramköri lapra csatlakoznak, - ott ezek ezüstözött M3-as csavarok lettek
2. A +650 voltos tápfeszültség lehetőséget teremt a Pro BIAS 580 voltos tápfeszültségéhez, tehát ezt az új tápot kiépítettem

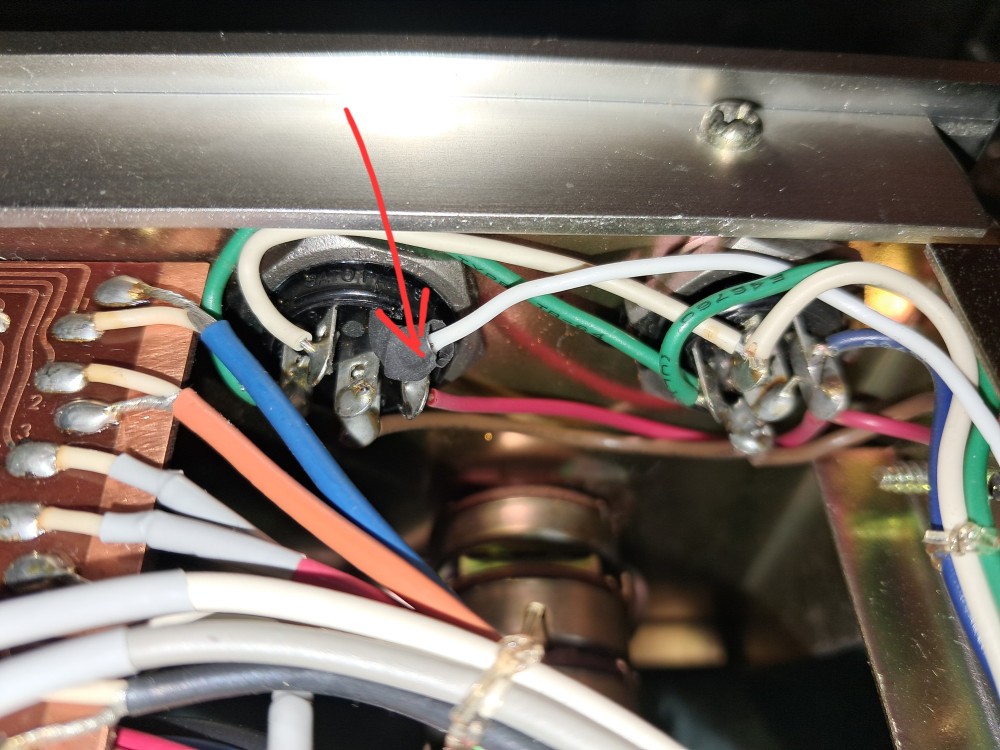

3. Az egyik Normál kimenet át lett alakítva Professionalra, így most már az ígényesebb sztatikus füleseket is kiszolgálja ez az SRA-12S
TJ.

[tunerman]

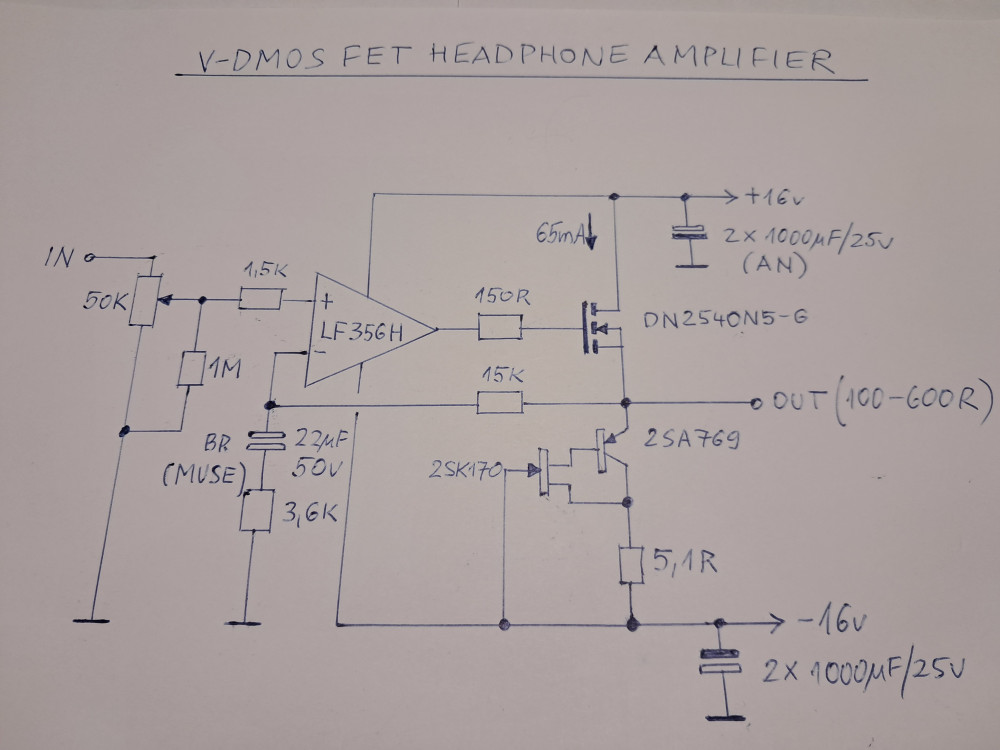

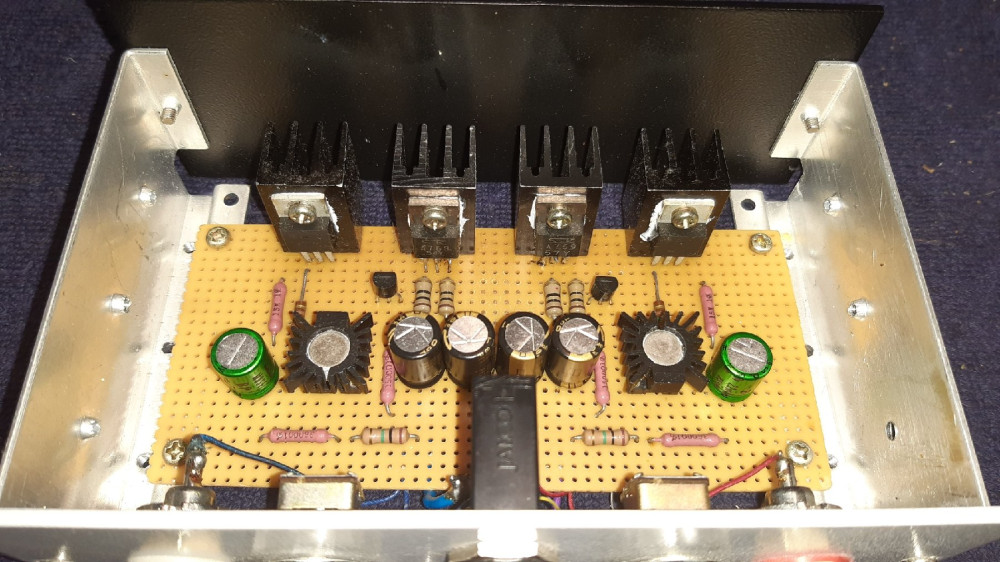

Felteszem a " V-DMOS FET headphone amplifier " fotóját + kapcsolási rajzát, ez még a barátom Hifiman füleseit is meg tudja hajtani (HE6, HE500), pedig annak idején nem ezekhez készült.
Mellékelem a Supertex DN2540N5-G datasheet - et, a transfer characteristics ábráját javaslom megtekintésre.
TJ.

[La_Valse]

Köszönöm a segítséget!
A műveketi erősítőket külön fogom táplálni, itt bőven 100mA alatt lesz a terhelés, így nem kell túl nagy kapacitás. Ide sem ajánlanád az alu polimert? (15V lesz a tápfesz, így elég lenne 25V-os kondi)

Én csak annyit próbáltam jelezni, mindenhol előnyös a használatuk, csak nem mindenütt célszerű. Például az
egyenirányító utáni fő puffernél többet kellene párhuzamosan kötni a kívánt érték biztosítására.

[Tredqill]

Sziasztok!
Fejhallgató erősítőnek építek tápot.
Milyen táp kondit javasolnátok?
1000-2200uF és 25V≤
A legtöbb hasonló áramkörben elektrolit kondikat láttam.
Mit gondoltok az alumínium polimer kondenzátorokról?

Tiszteletem!
Az alu polimer kondenzátorok kiváló tulajdonságokkal rendelkeznek. A muRata cég szerint nincs DC előfeszítési
karakterisztikájuk, a hőfokfüggésük stabil, jól simítják a hullámosságot és a tranziensekre is jól reagálnak.
Tehát tápegységekben jól teljesítenek. Puffernek kevésbé alkalmasak, a nagyobb értékeknek kicsi a feszültség
tűrése. Ezért inkább kiegészítő szűrésre kell használni, például kapacitás-sokszorozókban.

Köszönöm a segítséget!
A műveketi erősítőket külön fogom táplálni, itt bőven 100mA alatt lesz a terhelés, így nem kell túl nagy kapacitás. Ide sem ajánlanád az alu polimert? (15V lesz a tápfesz, így elég lenne 25V-os kondi)

[La_Valse]

Sziasztok!
Fejhallgató erősítőnek építek tápot.
Milyen táp kondit javasolnátok?
1000-2200uF és 25V≤
A legtöbb hasonló áramkörben elektrolit kondikat láttam.
Mit gondoltok az alumínium polimer kondenzátorokról?

Tiszteletem!
Az alu polimer kondenzátorok kiváló tulajdonságokkal rendelkeznek. A muRata cég szerint nincs DC előfeszítési
karakterisztikájuk, a hőfokfüggésük stabil, jól simítják a hullámosságot és a tranziensekre is jól reagálnak.
Tehát tápegységekben jól teljesítenek. Puffernek kevésbé alkalmasak, a nagyobb értékeknek kicsi a feszültség
tűrése. Ezért inkább kiegészítő szűrésre kell használni, például kapacitás-sokszorozókban.

[Tredqill]

Sziasztok!
Fejhallgató erősítőnek építek tápot.
Milyen táp kondit javasolnátok?
1000-2200uF és 25V≤
A legtöbb hasonló áramkörben elektrolit kondikat láttam.
Mit gondoltok az alumínium polimer kondenzátorokról?

[quad]

Ha már STAX a téma.
Én minden érintetnek ajánlanám a mellékel full csöves STAX erősítőt. Én már vagy 20 éve megépítettem.
Állítólag Hiraga kapcsolás és van róla egy hosszabb leírás is a neten de azt most nem találom.
Nekem tetszik a hangja, de elvből nem akarom összehasonlítani a két gyári csöves STAX erősítőmmel. (Mindig az tetszik, amelyiket hallgatom, ráadásul a sajátom az épen otthon található alkatrészekből épült)


[Öreghifis]

Köszönöm, Mester, már az is nagy segítség, hogy most már tudom (emlékszem), hogy melyek a bal- és a jobb csatorna csatlakozói.
A többit majd felkutatom a neten; ami megvolt tizenvalahány éve a neten, és ami alapján anno bellítottam a trimmereket, annak ott kell lennie most is valahol... :-)
Még egyszer hálás köszönet!

Megtaláltam! Ha valakinek szüksége lenne rá:
https://www.head-fi.org/threads/stax-sr ... 596/page-2

[Öreghifis]

Köszönöm, Mester, már az is nagy segítség, hogy most már tudom (emlékszem), hogy melyek a bal- és a jobb csatorna csatlakozói.
A többit majd felkutatom a neten; ami megvolt tizenvalahány éve a neten, és ami alapján anno bellítottam a trimmereket, annak ott kell lennie most is valahol... :-)
Még egyszer hálás köszönet!

[tunerman]

Kedves Mester,
engem az érdekelne, hogy a normál fejhallgató kimeneten milyen értékeket kell mérni a beállításhoz, és azokat
a csatlakozó melyik nyílásai között kell mérni.
Régebben volt erről egy komplett leírás a neten, de sajnos azt nem találom.
A felvilágosítást előre is köszönöm!

A kapcsolási rajz alapján a bal csatorna (yel-grn) 3-as és 4-es pin...a jobb csatorna (red-wht) 2-es és 5-ös pin.
TJ.

Ui: Mondjuk aki nem tudja, hogy a kimeneti csatlakozó pontjain mit kell mérni, és azt az értékeket hogyan kell beállítani - azt én itt nem tudom kioktatni...szakember kell oda!

[Öreghifis]

Kedves Mester,
engem az érdekelne, hogy a normál fejhallgató kimeneten milyen értékeket kell mérni a beállításhoz, és azokat
a csatlakozó melyik nyílásai között kell mérni.
Régebben volt erről egy komplett leírás a neten, de sajnos azt nem találom.
A felvilágosítást előre is köszönöm!

[tunerman]

Stax SRM-1 MKII kapcsolási rajza.
Left balance: TVR101 (2k)
Right balance: TVR201 (2k)
Left DC null: TVR102 (100R)
Right DC null: TVR202 (100R - ez a poziciószám rajzon el van írva)
TJ.

[asebestyen]

Szia fülelek
Ha ez nem szabály ezen az oldalon , akkor megfontolás tárgyát képzi a dolog. De ha valakit nagyon érdekelne akkor én mégis szívesen megosztanám vele a dolgot. Sajnos az alkatrészek egy része már boltban nem elérhető a megvalósitáshoz. És beszerezni is viszonylag drága. De a hangja elképesztő, és akinek több fülhallgatója van otthon többféle ohm értékkel annak ez egy alternatíva lehetne. És maga az erősitő 1millio ft felett van.No meg az audio istenét nem bűn másolni.

Kérdezd meg az "audio istenét" is erről azért.

[fritzss]

Szia fülelek
Ha ez nem szabály ezen az oldalon , akkor megfontolás tárgyát képzi a dolog. De ha valakit nagyon érdekelne akkor én mégis szívesen megosztanám vele a dolgot. Sajnos az alkatrészek egy része már boltban nem elérhető a megvalósitáshoz. És beszerezni is viszonylag drága. De a hangja elképesztő, és akinek több fülhallgatója van otthon többféle ohm értékkel annak ez egy alternatíva lehetne. És maga az erősitő 1millio ft felett van.No meg az audio istenét nem bűn másolni.

[fülelek]

Tiszteljük meg Nelson Passt avval, hogy a jelenleg is gyártásban levő erősítőjéről ( https://www.passlabs.com/products/hpa-1/) nem teszünk fel sem ide, sem máshova kapcsolási rajzot.

[fritzss]

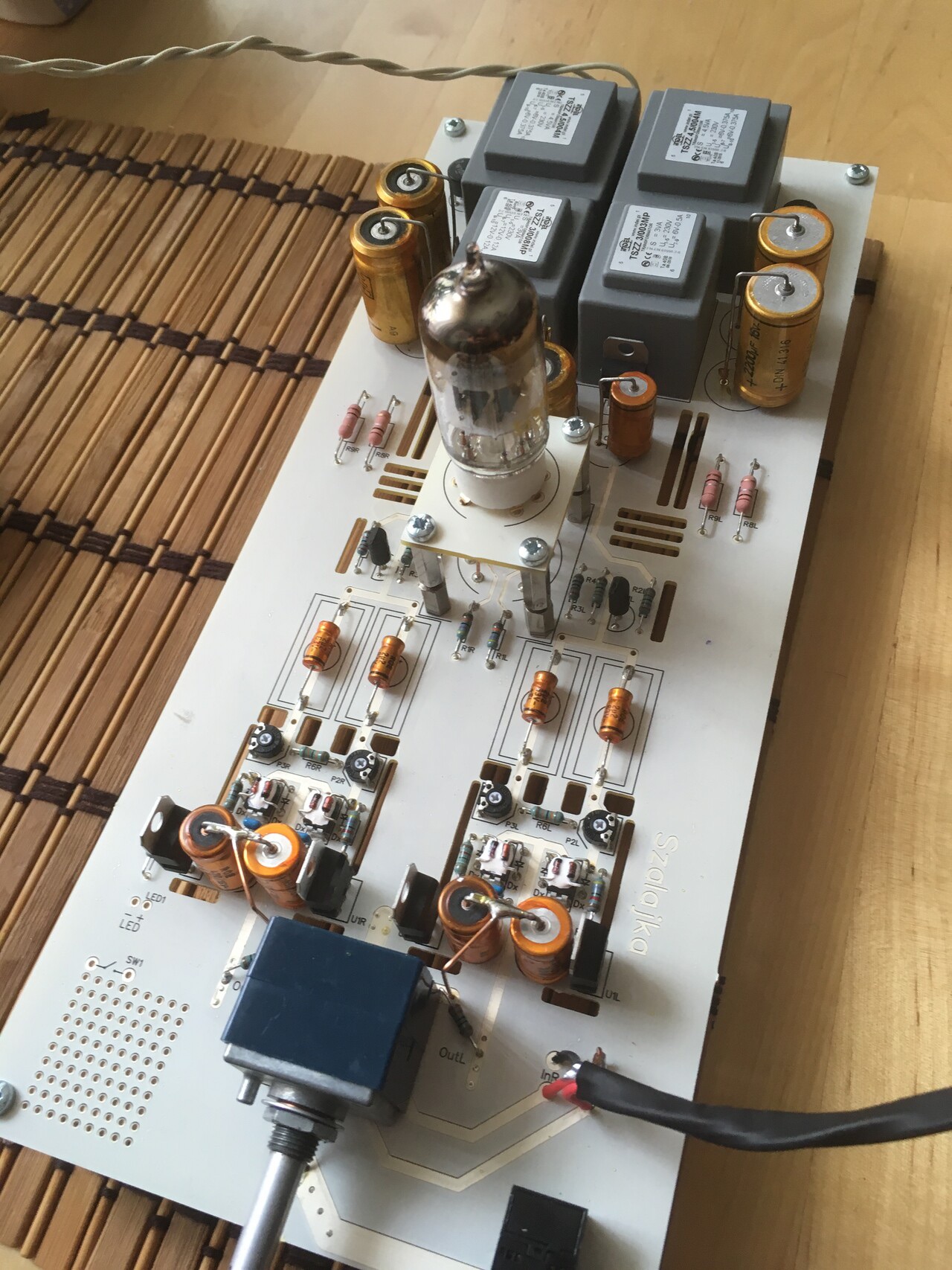

Ha valakit érdekel akkor folyamatban van egy másik erősotő is. Doboza még nincs de a panelről tudok képeket feltölteni.
HPA1 clone

[rookakoma]

A művészet és az electrotechnika találkozik az alkotásodban. Gratulálok!

[sutemenyx]

Hibrid fejhallgató erősítő
( korábbi projekt )

- NoNFB
- A-osztály
- Dualmono
- Direktezüstözött nyák
- ECC85+VMOS







[fritzss]

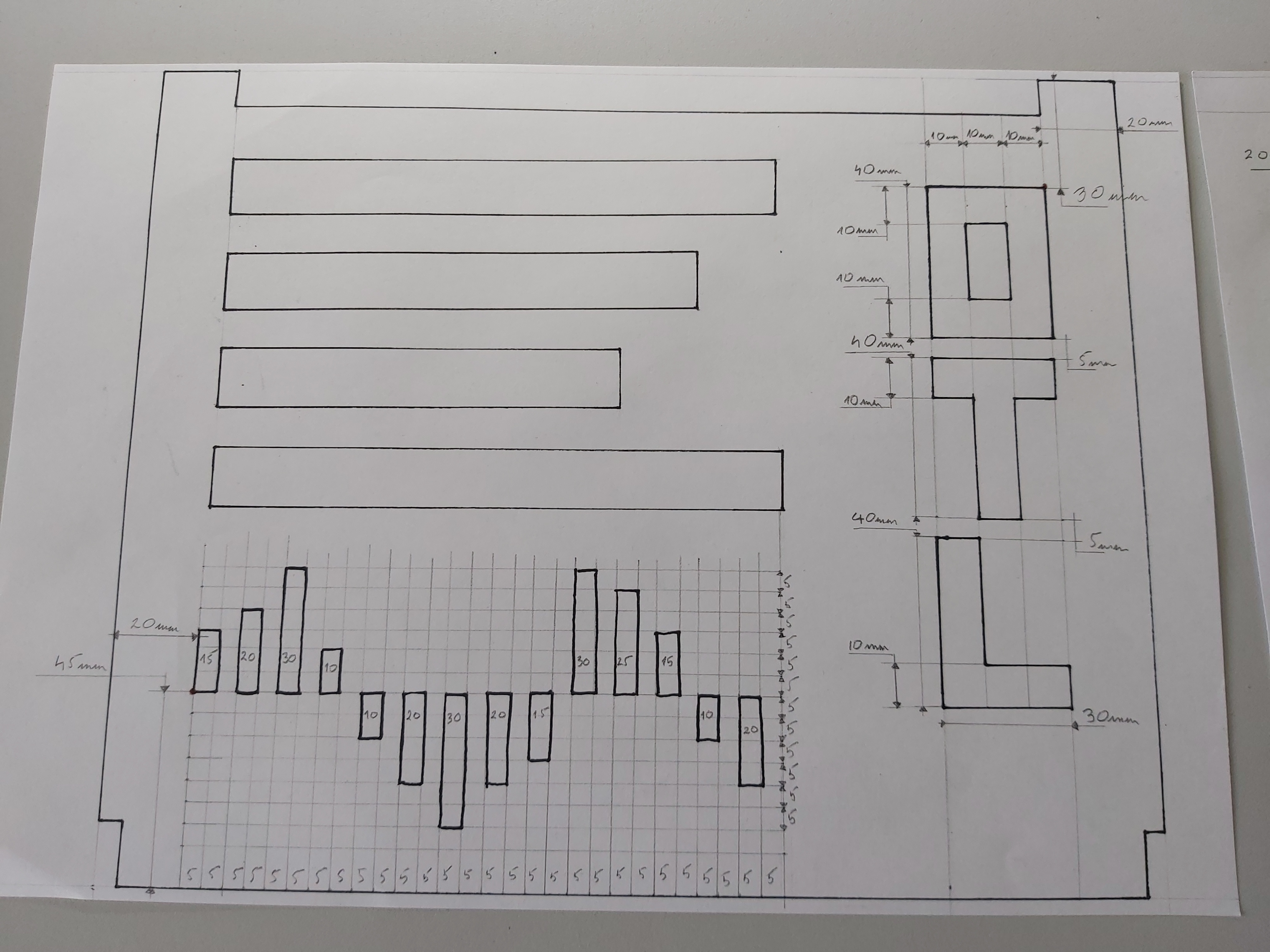

A burkolat 8mm vastag lézervágott aluminium , és a toroidot fekete lindab lemez rézzel bevonva burkoltam hogy ne szorjon.És a 2. secundert én tekertem a fütésnek rá.

[fritzss]

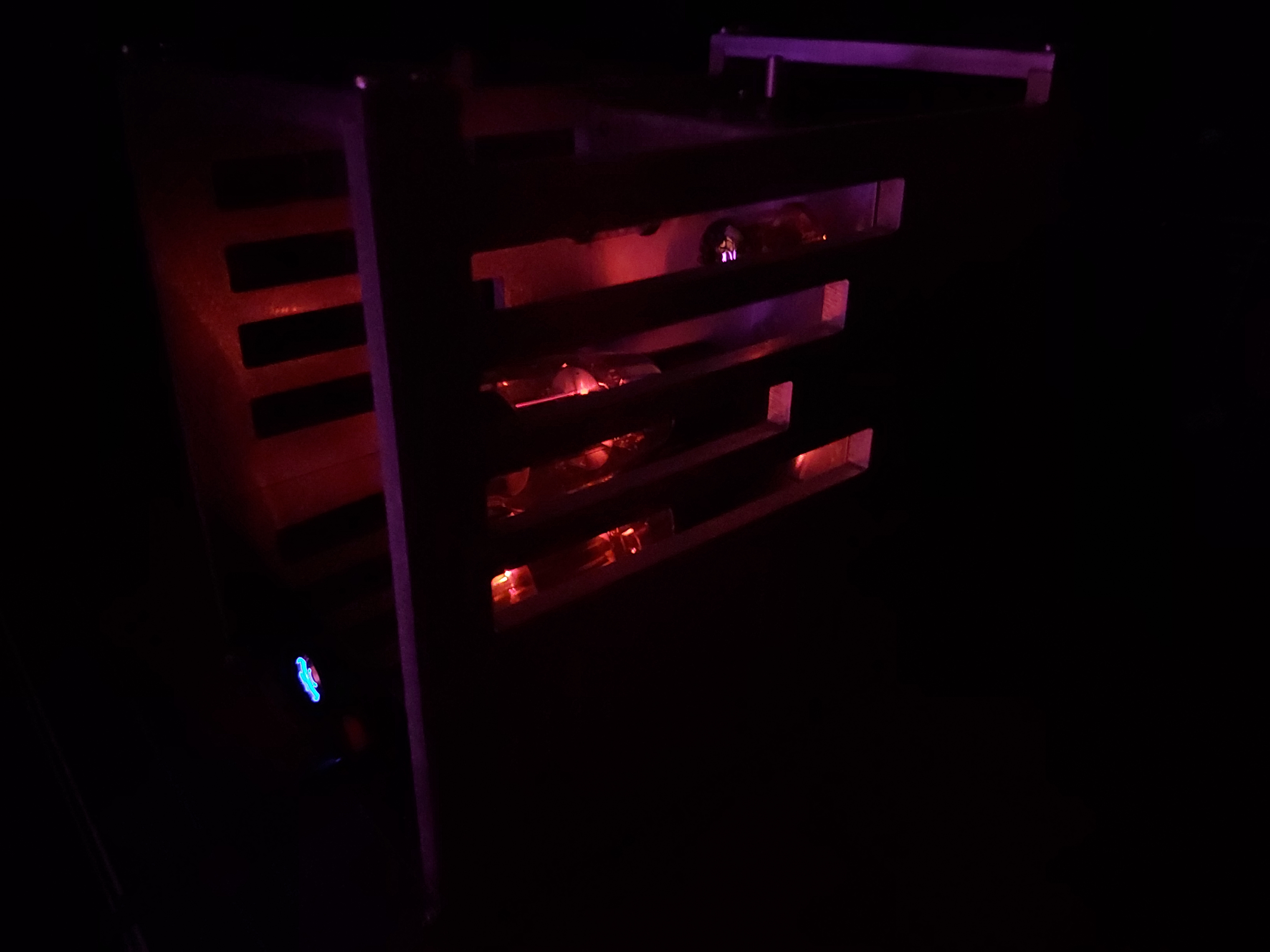

Felrakok akkor pár fotot.OTL Headfone Ampflifer 6AS7G

[marconi]

Milyen érdekes meghallgatás lehet az, amikor az uborkafára felkapaszkodott, modifikált Stax SRA-3S szembetalálja magát a nagyfiúkkal
Mint éppen itt, egy Kevin Gilmore KGSSHV carbon, és egy Stax SRM-1TW fejhallgató erősítő társaságában.
TJ.

Lehetne tudni valamit ennek a meghallgatásnak az eredményéről? Csak az erősítőket hasonlítottátok össze, vagy a fejhallgatókat is? Ha jól látom, abból is volt vagy 5 féle.

Igazaból Padam hallgatott meg mindent mindennel, erre neki (is) kellene válaszolnia, a carbont nem tudtuk meghallgatni ugyan arról a forrásról mert nem volt nálunk rca-xlr átalakító, de erre még a későbbiekben sor fog kerülni. Padam szerint itt épp a legjobb összeállítás a cd100 - T1w- Lambda Nova Signature volt, de az azért nem egy mezei T1w mert a négy nagy tápkondi BG, a 2 kicsi segédtápkondi piros BG (más kondi nincs ami a hangban számítana). Ezek azért elég sokat hoznak rajta hangban. Nekem bizonyos szempontból a Jenő által modifikált SRA-3S + SR-X mark3 jobban tetszik, azt a zeneiséget más nem tudja, hiába sávhatároltabb alul felül egy kicsit a másik párosnál, jobban bevon a történésekbe, kevésbé látványosan, hosszabb távon magával ragadóbb, jobban érvényesül a zenészek játéka. Ezek finom különbségek ha az össz minőséget tekintjük, mert persze a két összeállításnak kicsit más jellegű a megszólalása, a réginek kerekebb teltebb, jobban középhangsúlyos - és ezt a teltséget szerintem semelyik másik stax párosítás nem tudja - az újabb pedig levegősebb, alul felül is megvan minden, nagyobb a tér, de néha tud vékonyabban szólni a kelleténél. Viszont ha választanom kellene lehet mégis a T1w / LNS -t választanám. Persze ha tudok beszerzek és modifikáltatnék egy sra-3s -t is az sr-x mark3 mal! :)

[quad]

Milyen érdekes meghallgatás lehet az, amikor az uborkafára felkapaszkodott, modifikált Stax SRA-3S szembetalálja magát a nagyfiúkkal
Mint éppen itt, egy Kevin Gilmore KGSSHV carbon, és egy Stax SRM-1TW fejhallgató erősítő társaságában.
TJ.

Lehetne tudni valamit ennek a meghallgatásnak az eredményéről? Csak az erősítőket hasonlítottátok össze, vagy a fejhallgatókat is? Ha jól látom, abból is volt vagy 5 féle.

[tunerman]

Milyen érdekes meghallgatás lehet az, amikor az uborkafára felkapaszkodott, modifikált Stax SRA-3S szembetalálja magát a nagyfiúkkal
Mint éppen itt, egy Kevin Gilmore KGSSHV carbon, és egy Stax SRM-1TW fejhallgató erősítő társaságában.
TJ.

[sutemenyx]

Sziasztok eddig nem nagyon irtam ezen az oldalon semmit.
De épitettem egy OTL fejhallgato erősitőt és most egy HPA1 clone-t ha valakit érdekel osztok meg képeket.

Ha bírod a kritikát, csapassad! :)
