[fritzss]

Sziasztok eddig nem nagyon irtam ezen az oldalon semmit.
De épitettem egy OTL fejhallgato erősitőt és most egy HPA1 clone-t ha valakit érdekel osztok meg képeket.

[tunerman]

A Stax SRA-3S erősítőjének a feljavítása után már csak egy lényeges pont maradt, ami egyszerűen magasabb szintre emelhető - ez a BIAS áramköre.
Röviden annyit az elektrosztatikus elven működő fejhallgatókról, hogy egy fólia mozog két fegyverzet között. A két állórész kapja az ellenütemű vezérlést, így amikor ez egyik vonza a fóliát, a másik éppen taszítja.
Az elv akkor működik jól, ha a BIAS tápegység nem terhel be a töltéscserés üzemelés közben - ezért egyszerűen betesznek egy nagy értékű ellenállást (jelen esetben 5,1 megohm). Ennél lényegesen jobb eredményt kaphatunk, ha egy elektroncsöves diódát (6AL5) teszünk a BIAS áramkörrébe, mivel az elektronok csak egy írányban haladnak a vákuumdiódában - nincs visszáram mint a félvezetős diódák esetében
Ilyen csöves táp modifikációt évtizedekkel ezelőtt a QUAD ESL57 magas/középpanel (+1,5kV) esetében már alkalmaztam, ahol igen látványos javulást értem el vele.
TJ.

[tunerman]

A műszaki paramétereket mindenképpen igénylők részére felteszek két oszcilloszkóp fotót. Az elsőn a gyári állapotú, tranzisztoros drivert használó erősítő kimeneti pontján mérhető jelalak látható. A másodikon a modifikált, vertical DMOS FET-es drivert használó erősìtő kimeneti jelalakja van - 10kHz/20v/div.
(AUX bemeneten, a hangerő szabályzó középállásánál, a fejhallgató csatlakoztatása nélküli mérések)
TJ.

[tunerman]

És akkor következhet minden modifikáció titkos célja, a magasabb osztályba lépés lehetőségének az illúziója
Kicseréltem a 2SC734 driver tranzisztorokat Siliconix VN10LM vertical DMOS FET-ekre (a modifikált áramgenerátoros áramköri kivitel ezt egyszerűen lehetővé teszi), ami hallhatóan előrelépés lett. Idetartozó információ még, hogy az NFB eredeti értéke szinte alig változott meg, 10dB helyett most 9dB-t mértem.
További változtatás még a +230v BIAS-t előállító ellenállásosztó alsó 300k-s tagjának 100nF-os bypass kapacitással való áthidalása.
TJ.

[tunerman]

A járatás alatt folyamatosan javuló hangminőségen belelkesedve, végül megkapta a két Nippon Chemi Con pufferkondenzátor a BG VK 22uF/350v-os bypass kapacitását.
Már az első felrakott zenénél lehetett hallani, hogy ez az őskori Stax SRA-3S végül mégis jó útra tért, és ki lett rendesen maxolva , a modernebb Stax füleserősítők már várhatják az öreg lovag megérkezését a viadalra
TJ.

[tunerman]

Folytatva az őskori hybrid Stax SRA-3S történetét - nagyon bejött hangilag az áramgenerátoros elvi modifikáció Kiegyenlitettebb lett a hangkép, a középsáv kisimult, a magashangoknál néha tapasztalható sziszegés lecsökkent.
Ezen felbuzdulva, a közel hat évtizedes elektrolit kondenzátorokat BG-re lecseréltem, csak a Nippon Chemi Con pufferek maradtak meg...járatás ON.
TJ.

[sutemenyx]

Stax SRM T1 upgrade




[tunerman]

Vettem egy Stax SRA-3S ( hybrid headphones amplifier 1968 ) őskori csodát, és átnézve/átmérve az derült ki, hogy minden alkatrésze működik
Elgondolkozva azon, hogy mit lehetne rajta húzni, arra jutottam, hogy a bemeneti tranzisztoros diff. erősítő közös 6k8 ellenállását áramgenerátorra kellene kicserélni. Ennek több előnye is lenne, mivel fázisfordító és szimmetrikus meghajtó is egyben ez a bemeneti fokozat. Mivel kicsit több mint 1mA körüli áram folyik a 6k8 ellenálláson, ezért egy Siliconix CR100 CCS áramkört forrasztottam be az ellenállás helyett, kicsit állítottam még a fokozat tápfeszültségén és ennyi...
Jelenleg egy gyári állapotú SRA-3S-el hasonlítgatom össze, hogy mit hozott az elvi modifikácíó
TJ.

[Pedo]


Közben készült egy másik otl - el is az egyik barátomnak.

[Pedo]


[Pedo]


Lassan elkészül Ágoston úr emlékére az OTL kapcsolása.

[Pedo]


[Pedo]

Ha valaki kedvet kapott...
Az általános részen tilos ajánlgatni az eladó cuccaidat! üdv, tonee

[Pedo]

Készül egy áttervezett Ágoston erősítő E88CC és 5687 csövekkel.

Elkészült a táp része is.


[avg007]

Sziasztok!

Teljesen zöldfülüként vágok bele egy HA-PRO2-alapú erősítő építésébe annyit kiegészítéssel, hogy RCA mellett Bluetooth bemenetet is tervezek rá. Amíg tűkön ülve várom az alkatrészek megérkezését, a következőt szeretném megtudni:

Az amp tápja 12-0-12V AC-t kér és mivel nincs középkivezetéses trafóm, ezért sima 2X12V-osat fogok használni, felhasználva mindkét szekundert. Viszont a Bluetooth modul egy teljesen külön lapka lenne, ami 5V DC-t kér. Már sokféle eshetőségen gondolkodtam, hogyan lenne érdemes ellátni árammal ezt lapkát, de mivel nem vagyok se mérnök/műszerész, se tapasztalt építő, szeretném a ti segítségeteket/ötleteteket kérni ebben, hogy melyik a legegyszerűbb és lehetőleg legkevésbé zajosabb megoldás.

Az erősítő ajándéknak készül pont annak az embernek, aki a családból egyedül tudna segíteni az építésben.

Előre is köszönöm a tippeket!

Üdv,
Gábor

[Pedo]


Készül egy áttervezett Ágoston erősítő E88CC és 5687 csövekkel.

[Pedo]

Ez is ide való, az idei év első ceruzacsö 6n16b otl erősítője.....

[Pedo]





[Hack3er]

Sziasztok!

Vettem egy diy csöves fejhallgató és elő erősítő egyben, Horn Mihály csinálta Ágoston Lajos terve alapján de módosított tápegységgel. Ez az: https://www.vatera.hu/uj-audiofil-triod ... 84512.html

Mi a véleményetek erről a kapcsolási rajzról?

"A harmadik rajz pedig a módosított tápegység rajzát mutatja (ez van az erősítőben, mindkét csatornának külön külön kis panelon)"

https://ibb.co/dDtjZM8
https://ibb.co/xXS95Ys
https://ibb.co/SXxcQRf
Az erősítő belsejéről van egy kép a hirdetésben.

Már az első óra közben figyelmes lettem búgó hangra, másnapra sikerült rájönnöm hogy ha nagyobb fogyasztót használunk a házba pl mikro akkor búg egyet fejesen keresztül, ekkor jött haver a képbe hogy írta hogy nincsen benne bemeneti folytótekercs, és írta Mihály hogy valóban nincsen benne, de eddig még senki sem panaszkodott ilyen jelenségre.

Mihály kérdezte hogy bele tudom e építetni ezt a tekercset, írtam hogy igen, ekkor megkaptam a kapcsolási rajzokat és tovább küldtem Palinak és Ő írta hogy ennek az erősítőnek 1000ohm-os fejhallgatónál kisebbet nem szabad rádugni mert fél-egy óra alatt kinyírja a csöveket, ezt megcáfoltam mert 32ohm-os fejesem van egyenlőre (tudom, nagyobb kell majd neki) és már vagy 10 óra benne van a csövekben és nem haltak el a csövek.

Ezeket írta Pali:

"amikor ezek az erősítők voltak érvényben akkor 3000ohm volt a standard"
Ez kb a 60-as évek"
"Itt két párhuzamos kicsatolókondival oldja meg a leválasztást"
"De az nem illeszt teljesítményt csak potenciált"
"470ohm kimenteni ellenállásra dolgozik rá de kérdem én hogy miért? Ez nagy feszültségen kell hogy leadjon kis áramot"
"Ennek a kimenti fokozatnak a kivitelezését nem értem... egy push-pull végfokot nem így kell megcsinálni"
(kérdeztem hogy mennyi idő alatt mennének tönkre a csövek:"Szerintem kb fél-1óra üzemidő alatt. Ez így nagyon szar. Azt a kimenetet nem így kell megcsinálni"
"Nem javaslom hogy így használd"
"De azt te is láthatod hogy kb 75V a kimenet maxon Az nem igazán jó 32ohmra 175W terhelést akar látni a cső"
"Nyilván ez így nem reális, de az impedanciát illeszteni kell"
"És tuti hogy nem kondenzátorral, nem mellesleg a minősèget is nagyban rontja"
"A triódának van a legszebb hangja... de ez a konstrukció nem fasza"
"Meg az a megépítési módszer..."
"Nincs nyák hanem minden megy a levegőben"
"Az mind egy kis dipol antenna ami szedi a hálózati 50Hzes zavart"
A légszerelésre írta: "Régen az oroszok használták mert így olcsóbb volt gyártani, de akkor sem precíz"
"A vezetékeket ha használunk akkoris nullvezetővel össze kell fonni"


Valaki írja meg legyen szíves írja meg a frankót, mert nekem ez olyan mintha kínaiul szidnák anyámat


A srác 20 éves egyetemi hallgató, villamos mérnök lesz majd, meg épített már magának egy csöves erősítőt hangfalaknak, sok elektronikai dolgot megtud csinálni meg csinált is.

[sutemenyx]

600 Ohmra meg elég lenne 30uF-nem kellene egyáltalán elkót használni, inkább ezt: https://hangtechnikakft.hu/hangsugarzo/ ... m-hor-5466
Az alsó határfrekvencia 9Hz -3dB, ami bőven elegendő.

Nem nagyon éri meg az a jantzen, mert egy fedett fos puha hangja van. Leteznek sokkal jobb elkok. Szinte barmelyik. Az a kondi egy dologra jo, melyhsz elott magasat nyeletni. Nem tudok ilyen meretben olyan folia kondit mondani, amit ne verne 3x agyon egy regi philips vagy samwha he/hc/rd elkó. Esetleg a ROE MKP 1841, de az sincs ilyen ertekben, max össze lehet rakni többől.

[tottyi]

Szép és korrekt. Ennyi tapasztalattal igazán építhetnél valami sokkal jobbat... bocsánat, de ez mindössze közepes hifi, ennél sokkal jobb kapcsolások is léteznek...

Hello, Te ismersz ennel jobbakat? Tudnal linkelni parat milyenekre gondolsz? Koszi.

[fülelek]

Szép és korrekt. Ennyi tapasztalattal igazán építhetnél valami sokkal jobbat... bocsánat, de ez mindössze közepes hifi, ennél sokkal jobb kapcsolások is léteznek...

[Pedo]

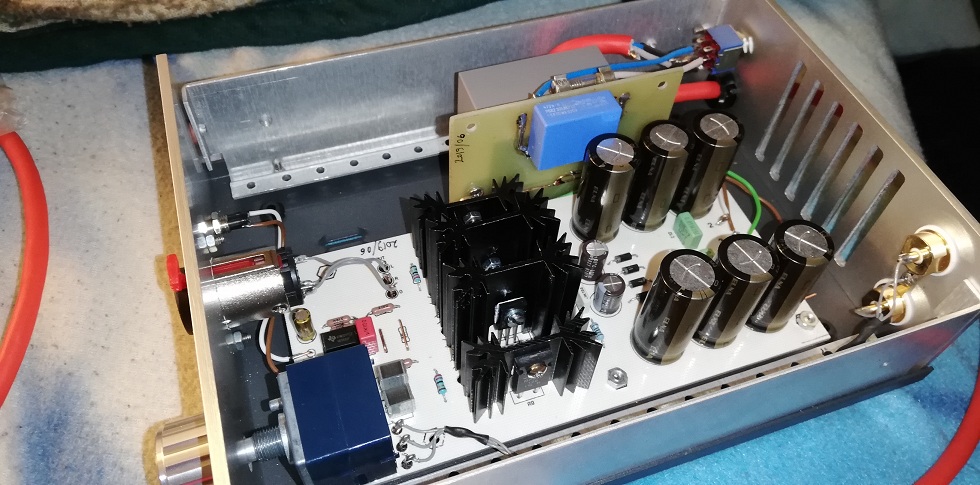

Újra CanAmp clone
Ez már vagy a negyedik ami elkészült,hiányzott a hangja.

[fülelek]

600 Ohmra meg elég lenne 30uF-nem kellene egyáltalán elkót használni, inkább ezt: https://hangtechnikakft.hu/hangsugarzo/ ... m-hor-5466
Az alsó határfrekvencia 9Hz -3dB, ami bőven elegendő.

[Pedo]

Köszönjük Zoltán, de én 600 ohmos fülest használok, nekem nem kell a mod. Az utolsó ellenállást el lehet hagyni, én sem raktam bele.
