Ez egy elég jó hangú erősítő, de sajnos több probléma is volt vele. Az egyik, hogy bár monoblokkos, de a táp közös, így a tápban is volt egy közös jelföld pont, és mikor forrás lett rácsatlakoztatva, a forrásban is lett egy jelföld összecsatlakozás. Ez a földhurokból származó zajok melegágya, lett is belőle gond, bizonyos helyzetekben előkerült a brumm.
A másik probléma az volt, hogy a beállított nyugalmi áramig valóban csodálatosan szólt, de afölött megjöttek az AB-osztályú erősítőkre jellemző hallható torzítások, amelyekkel nehéz együtt élni, hacsak be nem lassítjuk megfelelően az erősítőt. Én mást találtam ki, inkább átalakítottam a tápegységet, hogy kisebb feszültséget adjon, és így lehetőség legyen teljes A-osztályban üzemeltetni a végfokokat. Végülis ki lett alakítva 2 teljesen megegyező, de szeparált tápkör 2db azonos japán trafóval, amivel mostmár valóban monoblokkos rendszerűvé vált, és megszűnt a földhurok probléma is. Plusz előny, hogy így az eredeti 100V-os hálózati feszültség igény helyett, mostmár direktben 230V-ról üzemeltethető.
A teljesítménye 2x12W/8R és 2x22W/4R, és mindkét esetben 10-11W-ig A-osztályú üzem van.

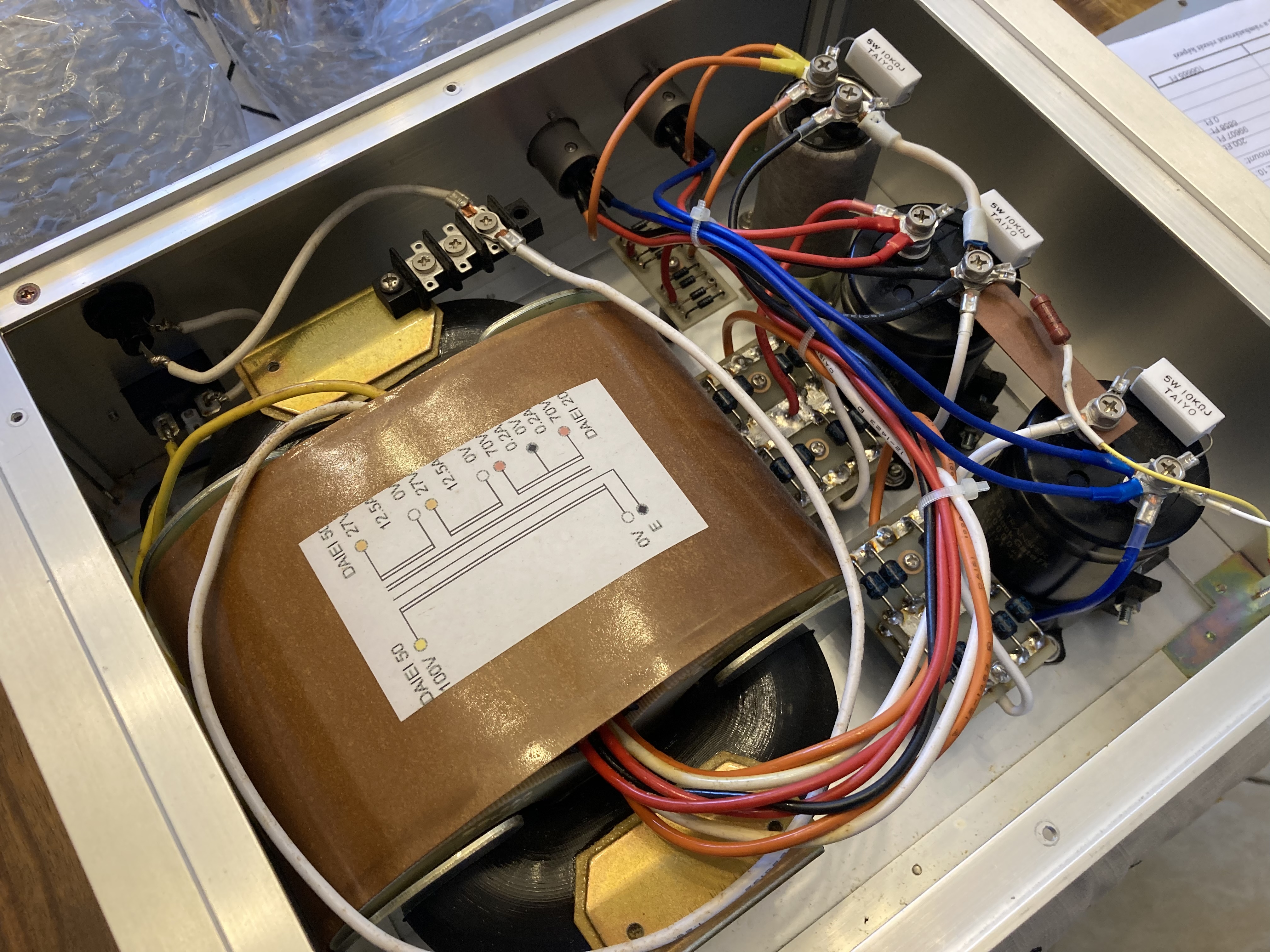

8FBD6AA6-8712-41BF-B306-7AA691CA5915.jpeg8F00292C-5F97-48B9-A69A-81800B51D6A0.jpeg20230ED7-F50A-4EE1-9BA6-21D607CBBC23.jpeg

A végállomás pedig én lettem. 27 mindenféle erősítő után egy jó darabig elleszünk egymással.
Gyors, jó felbontású darabok. A túlméretes tápok okán abszolút "nagyvas" hangzással de egy SE re jellemző transzparenciával.
Ráadásul mindezt egy relatív nehezen hajtható fallal. A Focalok pozitív oldala viszont az érzékenységük, így elég a 22-25 watt még komolyzenére, elektro zúzdára is.

[sutemenyx]

Ez egy elég jó hangú erősítő, de sajnos több probléma is volt vele. Az egyik, hogy bár monoblokkos, de a táp közös, így a tápban is volt egy közös jelföld pont, és mikor forrás lett rácsatlakoztatva, a forrásban is lett egy jelföld összecsatlakozás. Ez a földhurokból származó zajok melegágya, lett is belőle gond, bizonyos helyzetekben előkerült a brumm.
A másik probléma az volt, hogy a beállított nyugalmi áramig valóban csodálatosan szólt, de afölött megjöttek az AB-osztályú erősítőkre jellemző hallható torzítások, amelyekkel nehéz együtt élni, hacsak be nem lassítjuk megfelelően az erősítőt. Én mást találtam ki, inkább átalakítottam a tápegységet, hogy kisebb feszültséget adjon, és így lehetőség legyen teljes A-osztályban üzemeltetni a végfokokat. Végülis ki lett alakítva 2 teljesen megegyező, de szeparált tápkör 2db azonos japán trafóval, amivel mostmár valóban monoblokkos rendszerűvé vált, és megszűnt a földhurok probléma is. Plusz előny, hogy így az eredeti 100V-os hálózati feszültség igény helyett, mostmár direktben 230V-ról üzemeltethető.
A teljesítménye 2x12W/8R és 2x22W/4R, és mindkét esetben 10-11W-ig A-osztályú üzem van.




[sutemenyx]

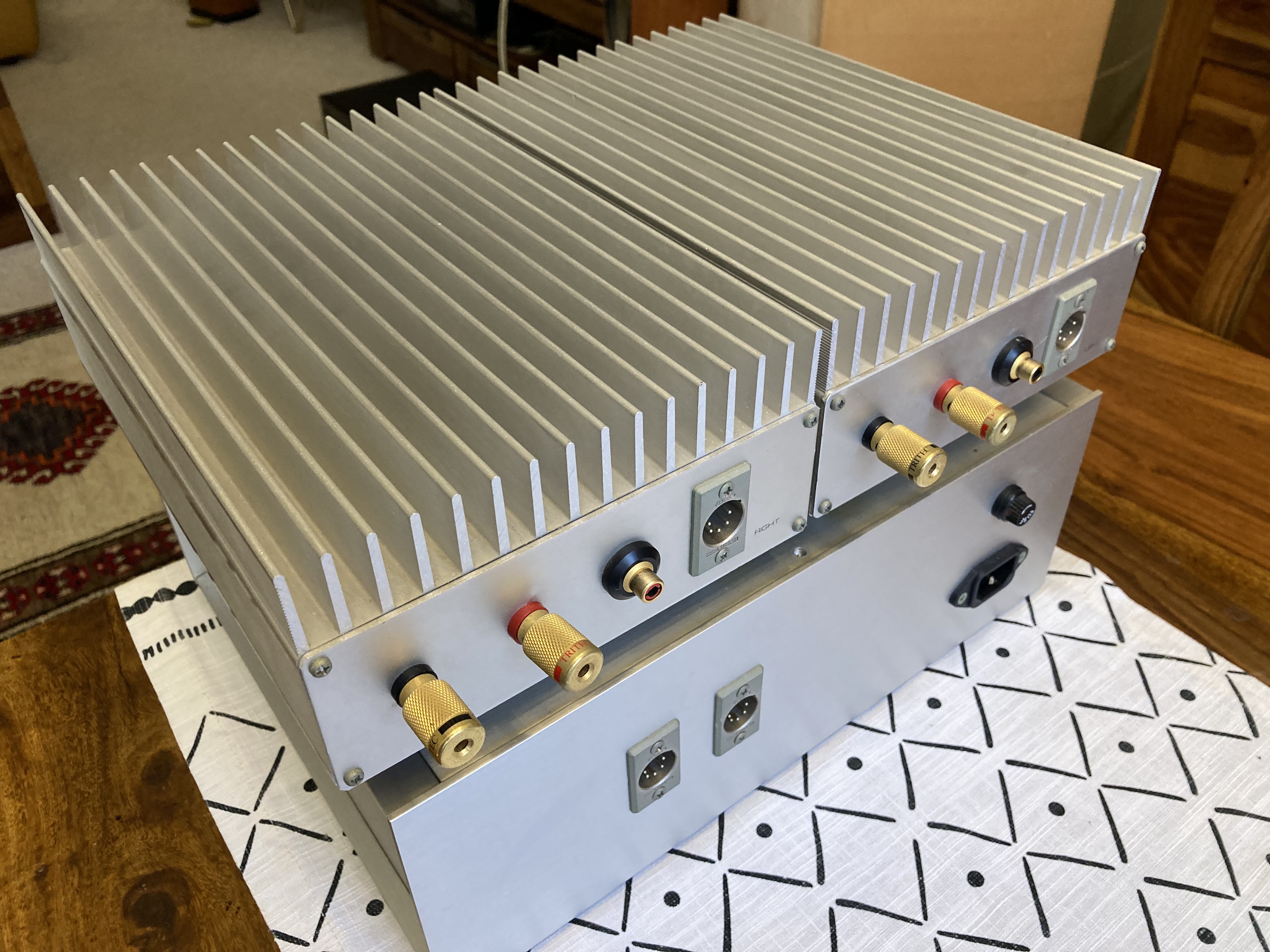

Került hozzám nemrég egy cukorfalat erősítő egyenesen japánból. Azt hiszem valamikor a 70-es években vagy talán utána is még tevékenykedett ott egy Kaneda nevű ember, aki kitalált egy félvezetős kapcsolást. A kapcsolás érdekessége, hogy végig szimmetrikus, valódi push-pull kialakítású, és rettenetesen gyors. Ami példány hozzám került azt igazán nem tudni ki csinálta, de magán hordozza a jegyeit. 2x70W-os, monoblokk kialakítású, és külön egy másik dobozban kapott helyet a közös tápegység. Még dokumentáció is járt hozzá. (folyt köv.)











[tamagaba]

Attól függ mihez képest, de alapvetően igen.

.. viszont ha fel van tekerve, nem jó a szoba akusztika
izgalmas játék a hifi

[sutemenyx]

Attól függ mihez képest, de alapvetően igen.

[tamagaba]

A végfok modul nem vészes
Pár kondit-ellenállást, ami jelútban van kicserélek (hifi collective-ről)
Meg a tranyókon gondolkodok - új OnSemi van

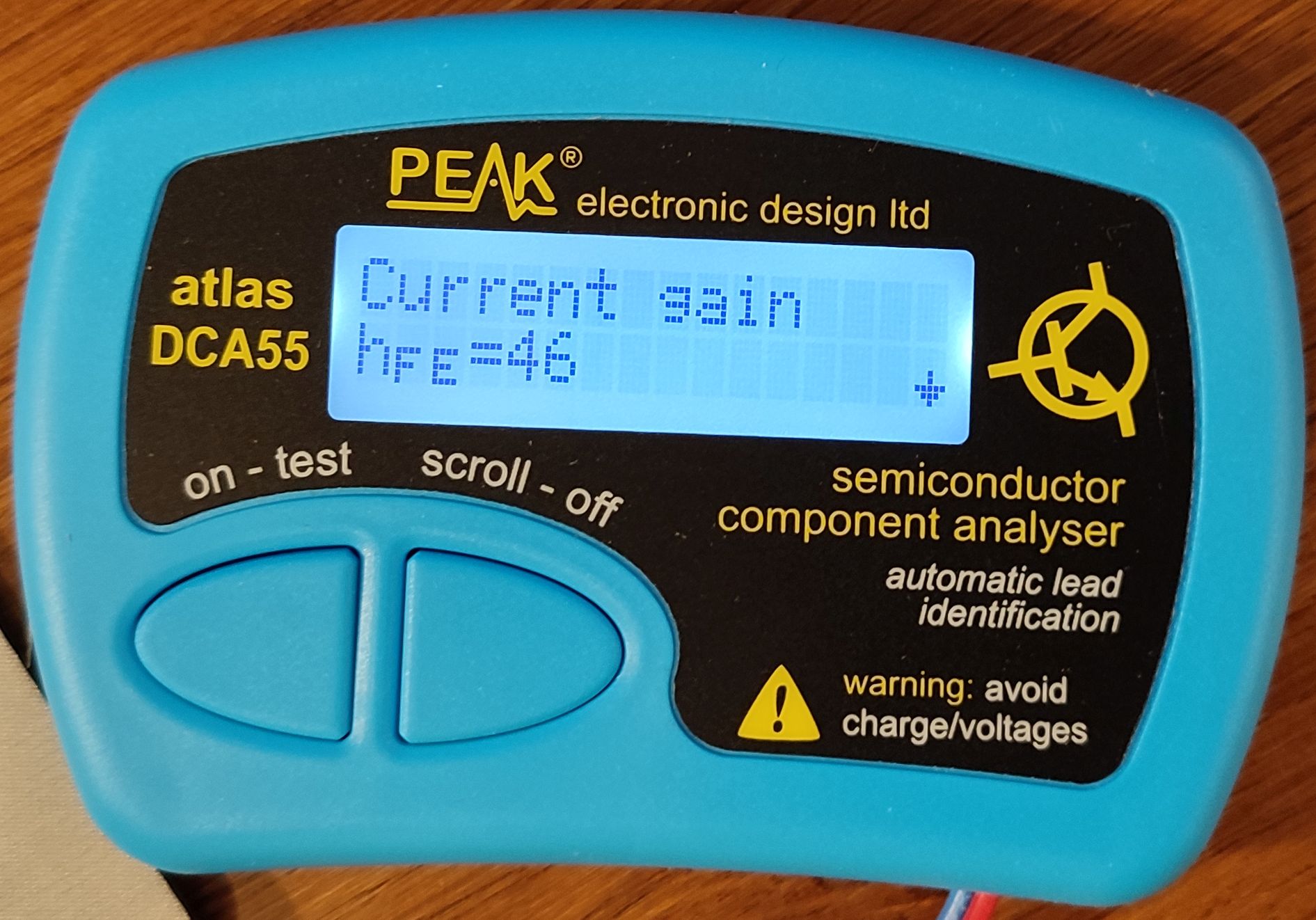

Az 505-ös Onkyo tranyeszokon - amit lebontottam - így mutatnak a hFE-k a PNP és NPN párok között
Azt írják, hogy üzemi áramon melegen kéne mérni
.. akkor halkan hidegen minden AB poweramp rosszul szól?

[kaboca36]

Szerintem ennek a panelnek kapáltak. Ha nem muszály, nem raknám vissza.
Holnap tovább bontom, remélem nem lesz a többi is ilyen.
A 2-es képen nevettem kínomban :)

Revox tulajdonosként én a látottakan csak sirni tudok....

Szolni akartam már az elején hogy a forasztás nem lesz egyszerü......

[denesdr]

Nade mit csinálsz egy ilyen erősítővel az aktív hangfalad mellett?

Vannak passzív dobozaim is (csak épp nem használom őket), vagy új passzív doboz építéshez, esetleg egy negyedik út (nem mintha nagyon kellene ) hajtásához az aktív rendszerben.

Közben amúgy sikerült megoldani, működik az erősítő végfokként, de egy idő után elkezd hallhatóan zajosodni, egyre erősödően. Félre is raktam, leginkább csak a kíváncsiság hajtott.

[sutemenyx]

A kérdésem nem teljesen építésről szól, inkább modifikálás.
Adott egy H/K HK980 erősítő, szeretnék közvetlenül csatlakozni a végfokjaira, de ugye nincs ilyen bemenete neki, ezért azt gondoltam, ha az előfokjáról lehúzom a végfok felé menő jelkábeleket, akkor azokat kivezetve, lesz közvetlen power amp bemenet. Igenám, de ha a végfok felé menő jelkábeleket (magyarán csak a hangot szállító +/- kábeleket) lehúzom az előfokról, akkor protect címszóval kikapcsol az egész erősítő.
Mit lehetne ezzel kezdeni? Elnézést, ha noob a kérdés!

Nade mit csinálsz egy ilyen erősítővel az aktív hangfalad mellett?

[tamagaba]

Itt folytatom
Revox B750 Mk1 - egyik bemenet csatorna nem szól, a füles kimenet torz szerintem túl nagy hangerővel
Bizonytalannak éreztem a működést. Mindegyik bemenetre szükségem lenne és az Eq vonalon adnám tovább egy másik egységnek (sok forrásom van és mindegyiket átdugdosás nélkül bármikor szeretném használni). A végfok modulra perpill nem lenne szükségem.
Gondolom kosz, por, kontakthibák ... több helyen és alkalommal volt felújításon-hibajavításon, átkondizáson, relécserén nemtom min
Elektromos ember vagyok, láttam már forrasztópákát - nekiállhatnék én is kideríteni a hibát. SM van, áramköri elemeket ismerem, egyszerü dolog is lehet, minek rohangálok vele annyit. Ha kedvelem a vintage hifit, akkor küzdjek már én is egy kicsit.
Nehéz, mint a dög. Ha kidobnám az ablakon, lehet, hogy feltörné az aszfaltot (és működne)
Nem 10, legalább 20 mai D class kijönne az anyagából. Viszont Studerbá szépen lespúrkodta a pcb anyagot és a réz bevonatot a nyákon. Inkább arra kellett volna helyezni nagyobb hangsújt.
Szétszedtem, első a phono panel volt. Jó állapotnak örvend, pár kondi ki van cserélve, szép a forrasztási oldal.
Egy pár diódát kicseréltem rajta, csak esztétikai ok miatt. Már a vihar előszele itt is megcsapott. Egy tht forrpad felszakadt, de nem teljesen. 300 fok, amit Tunerman javasolt, hogy vegyek vissza 250-re, ha nyugalmat akarok a pálmafák alatt.
Láttam az Input panelt korábban, de nem tudatosodott bennem a látvány. Ma azt vettem górcső alá.

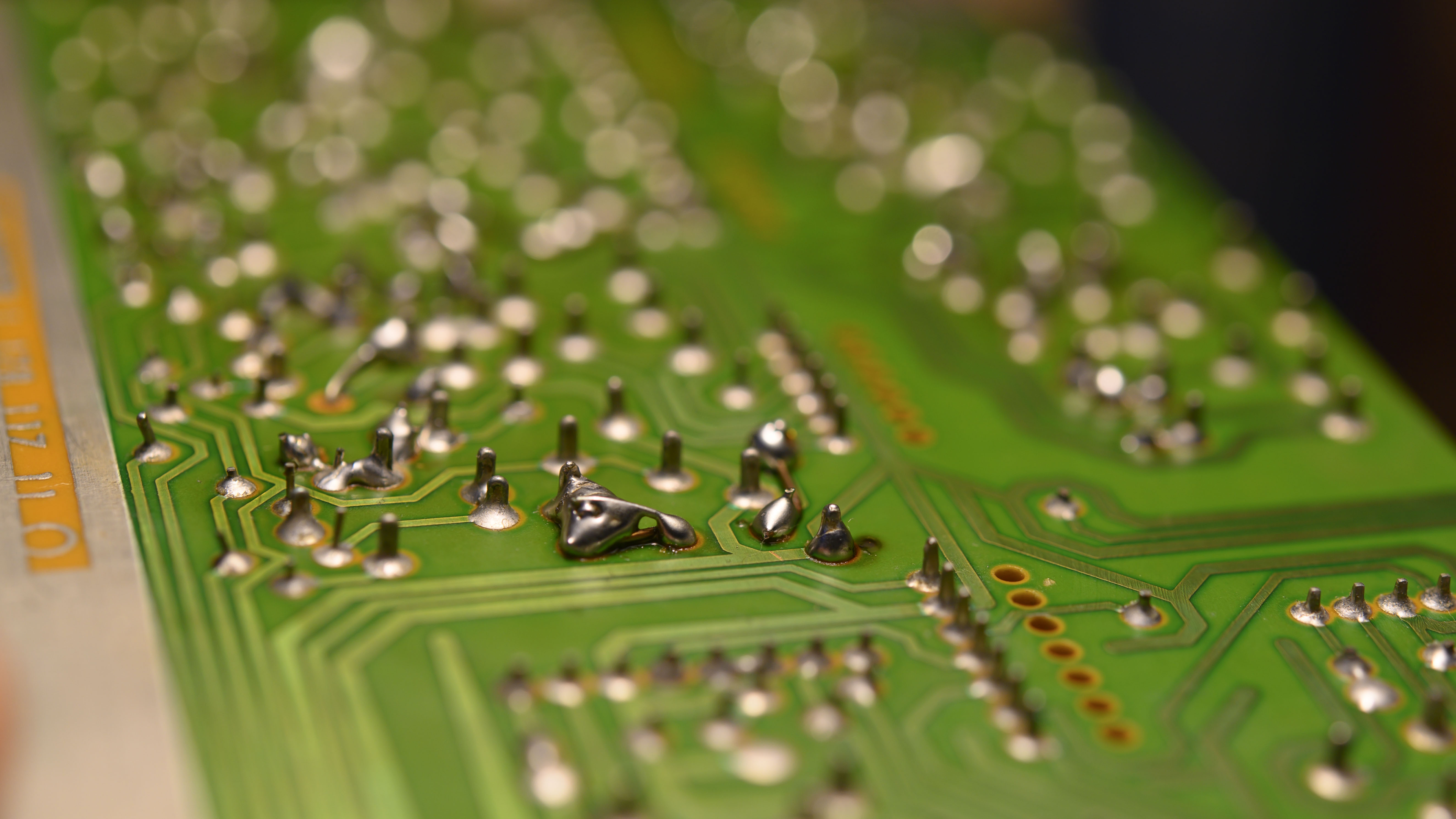

A két kondisorban oda lett égetve a panel. Felszakadt forrlapok, áthidaló kötések és hagymakupola forrasztás.
Figyelmébe ajánlom az elkövetőnek IPC610 könyvet képnézegetésre. Ha tényleg ennyire szar a panel, és szakember vagyok, akkor el sem vállalom. Vegyen rendes erősítőt és ezt rakja fel a polcra dísznek. Ez a jelenség egy combosabb végfokpanelon kb. tűzveszélyt jelent.
Szerintem ennek a panelnek kapáltak. Ha nem muszály, nem raknám vissza.
Holnap tovább bontom, remélem nem lesz a többi is ilyen.
A 2-es képen nevettem kínomban :)

[Happy89]

Sziasztok!

Van egy Unitra WS-432 erősítőm, ami bármilyen hangfallal is próbálom, harmad hangerőnél már kopogva torzítja a hangot. Sok ideig állt az erősítő, minimum 4 éve be sem volt kapcsolva. Elképzelhető, hogy valamilyen kondenzátor ment benne tönkre ez idő alatt? Amikor még aktívan használtam, nem tapasztaltam ilyet, és a kondikat is cseréltem anno 5-6 éve kb.
Azért cink a dolog, mert most adtam el, és kellemetlen a dolog, hogy nála jött ki.

Minden tippet szívesen fogadok!

Üdv,
Tamás

[denesdr]

Melyik csatlakozó/kat/ (CNxx) húztad le?

Az előfok CN8 és CN9 csatijairól húztam le a kábeleket, amik mennek a végfokok CN1 csatlakozóihoz. Közben jött a tipp, hogy az előfok és a végfok között hagyjam csatlakozva a két vezeték közül a testszálat. Kipróbáltam és úgy tűnik, hogy így már nem kapcsol le a védelem.

[Jolida]

Melyik csatlakozó/kat/ (CNxx) húztad le?

[denesdr]

A kérdésem nem teljesen építésről szól, inkább modifikálás.
Adott egy H/K HK980 erősítő, szeretnék közvetlenül csatlakozni a végfokjaira, de ugye nincs ilyen bemenete neki, ezért azt gondoltam, ha az előfokjáról lehúzom a végfok felé menő jelkábeleket, akkor azokat kivezetve, lesz közvetlen power amp bemenet. Igenám, de ha a végfok felé menő jelkábeleket (magyarán csak a hangot szállító +/- kábeleket) lehúzom az előfokról, akkor protect címszóval kikapcsol az egész erősítő.
Mit lehetne ezzel kezdeni? Elnézést, ha noob a kérdés!

[prando]

Sziasztok!
lát-e valaki esélyt az analóg rész megmentésére ...XTZ ClassA100 DII a gép.

Egészen jól javítható az XTZ, nekem is volt ClassA100 DIII erősítőm, és volt javításban is.

Sajnos nem jött össze. A vezérlő IC (AT89S52) és a processzor (NEC D16311GC)) ment tönkre.
Az IC van új, de programozni kéne.
A proci(?) úton van Amerikából, ki fogja beforrasztani, fogalmam sincs.
Végfok közvetlen rácsatlakozással megy.

[Gábor85]

Építettem egy erősítőt, de sajnos nem tudom, eldönteni, mennyire jó is a hangja, mivel nem működik megfelelően. 2 db mono D-osztályú hídkapcsolású pici erősítő panelből áll, melyek egy kapcsolóüzemű tápegyséről kapják a tápot. 5.8 V-os AC-DC adapter plusz egy áramkör, melyben egy bipoláris tranzisztor, egy MOS-FET és egy Zener-dióda hármasa végez feszültségszabályzást, 5 V körüli feszültséget állít elő a max. 5.5 V-os erősítő panelekhez. Csak az egyik csatorna működik, a másik teljesen néma, tehát búgás, sistergés sincs egyáltalán, nemhogy zene. A sztereó hangszórópárt a működő panelre sorba kötve, ki tudom próbálni monóban, de akkor meg az a zavaró, hogy kis sistergés, pattogás hallatszik mindkét hangszóróban, ami hol észrevehető, hol nem, ahhoz hasonlít, mintha, kis szél belefújna a mikrofonba. Miközben a másik panel teljesen le van választva a tápegységről illetve a működő panelről. Szóval ezt sem értem, hogy ez miért van, és azt sem, hogy sztereóban miért nem szól a másik panel, pedig ott is mérhető egy 5.3 V táp, és ha a tápegységről leválasztva akksit kötök rá közvetlenül, akkor szól mindkét oldal. Nem tudom, érti valaki a probléma leírását, és tud esetleg valami okosat mondani, hogy mit kellene csinálni, hogy jó legyen?

[prando]

Sziasztok!
lát-e valaki esélyt az analóg rész megmentésére ...XTZ ClassA100 DII a gép.

Egészen jól javítható az XTZ, nekem is volt ClassA100 DIII erősítőm, és volt javításban is.

Bocsi, csak annyiban térnék vissza az erősítőre, hogy a DIII részegységenként külön panelon van, a DII meg a dac kivételével teljes egészében egyben.

[prando]

Sziasztok!
lát-e valaki esélyt az analóg rész megmentésére ...XTZ ClassA100 DII a gép.

Egészen jól javítható az XTZ, nekem is volt ClassA100 DIII erősítőm, és volt javításban is.

Köszönöm a választ, reményt adtál.
Krähling Zoltánnál van jelenleg.....

[robi-k]

Sziasztok!
lát-e valaki esélyt az analóg rész megmentésére ...XTZ ClassA100 DII a gép.

Egészen jól javítható az XTZ, nekem is volt ClassA100 DIII erősítőm, és volt javításban is.

[Endrion]

Sziasztok!
Keresem azt a tápegység építéshez értő szakembert, akinek van szabadideje és energiája számomra egy konkrét tápegység elkészítéséhez. - illetve ajánlásokat is szívesen veszek ezügyben.
Köszönettel!

[prando]

Sziasztok!
Lehet kicsit macerás lesz a kérdésem, nyilván több ismeretlenes lehet az egyenlet.
Erősítőm fémvázához letestelt a hálózati fázis. Amit tudok eddig: bár a tápkondik valamennyit sérültek, a tápegység megy, minden egységhez elmegy a táp. A vezérlése (pl a bemenetválasztó) viszont nem működik, ahogy a kijelzője sem és a dig hangerő sem. A ki-bekacsolóra reagál, volt egy procedúrája a bekapcsolás után, ezt a kattanásokból ítélve megcsinálja (az egyik katt az egyenirányító lehet) és kb 15-20 perccel később a készülék bemelegszik, ahogy eddig is tette. Más semmi.
Azért hoztam ide a kérdést, mert bár most átvizsgáláson van, szeretném megkérdezni, lát-e valaki esélyt az analóg rész megmentésére DIY módon, (van DACja is, azzal most nem foglalkoznék, forrósodik a chip, lehúztam a tápot). Azt is gondolom, hogy a vezérlő IC-t lehet cserélni kell. IC kapható, programozni kellhet, ehhez lövésem sincs. XTZ ClassA100 DII a gép.
Köszönöm a segítséget!

[szilvás]

Mind a két megoldás jó.. Melyik HTA-t épited ?sima vagy csöves meghajtás?
A  HTA nál a csöves rész csupán inpedancia illesztést végez és egy katód követőről beszélünk ami nem erősít csupán csak egy egységnyit !

Van egy HTA-30-as erősítőm, mindig visszatérek hozzá, valahogy ez adja meg azt a hangot, amit szeretek.
Felismeri valaki? Ki készíthette?

[prando]

Icipicit lehet nagyobb, kisebb elvileg nem. A hőmegfutást hivatott megakadályozni, ezért nem lehet kisebb. Habár ez a 0.24 valoszinuleg még belefér a 0.25 helyett. Esetleg szereld picit hosszabb lábbal.

Felveszem a gyárral a kapcsolatot a 0,25-ről, a 0,24 olaszban lehet majd, ha lesz, írtam neki. A Jantzen egy MOX és a 0,27 az már 8% plusz. Ez a láb-dolog nem jutott eszembe, esetleg teszek alá valamit, ami rezgést is csökkent, hőt is elvezet.

Köszönöm újfent!

A hosszabb lábat azért irtam, mert akkor a 0.24-ből lesz 0.25

Úton van 0,25-ös Mills 8db és 0,24-es Ohmite Audio Gold 4 db. Nyolc kell, talán vegyítem őket.

[prando]

Icipicit lehet nagyobb, kisebb elvileg nem. A hőmegfutást hivatott megakadályozni, ezért nem lehet kisebb. Habár ez a 0.24 valoszinuleg még belefér a 0.25 helyett. Esetleg szereld picit hosszabb lábbal.

Felveszem a gyárral a kapcsolatot a 0,25-ről, a 0,24 olaszban lehet majd, ha lesz, írtam neki. A Jantzen egy MOX és a 0,27 az már 8% plusz. Ez a láb-dolog nem jutott eszembe, esetleg teszek alá valamit, ami rezgést is csökkent, hőt is elvezet.

Köszönöm újfent!

A hosszabb lábat azért irtam, mert akkor a 0.24-ből lesz 0.25

Találtam 0,25Ohm 5W értékűt, a kérdés melyik legyen?
Mills 18ezer bruttó 8 db
Arcol Ohmite 12ezer bruttó 10 db
Vishay/Dale 15ezer brutto 10 db
így adja a csomagolás.

[sutemenyx]

.

Ha jól emlékszem erről zengtél ódákat

viewtopic.php?f=32&t=169857

Igen. Nehez jobb PP csövest találni. A mai mezőnyben meg főleg. El is gondolkoztam, hogy megvegyem.
