Hifi dolgok sk (saját kezűleg)

[tonee73]

Üdv Pajtások! Ezt hogy lehetne továbbfejleszteni, stereora, 12V-s ac/cd-vel? https://youtu.be/Y1T55l_jGh8

Most került a helyére.

[sutemenyx]

Sziasztok!

Szeretnék csinálni rezgéscsillapító alátéteket, ehhez kellene nekem 66mm átmérőjű köröket kivágni 2mm alumínium lemezből. Tudnátok segíteni abban, hogy ismertek-e olyan céget/műhelyt aki ilyen kis munkát elvállal? Vagy ha valaki foglalkozik ilyennel a fórumról, nekem az is tökéletes lenne. Köszönöm!

Király a neved

http://novicut.hu

[Transistroll]

Sziasztok!

Szeretnék csinálni rezgéscsillapító alátéteket, ehhez kellene nekem 66mm átmérőjű köröket kivágni 2mm alumínium lemezből. Tudnátok segíteni abban, hogy ismertek-e olyan céget/műhelyt aki ilyen kis munkát elvállal? Vagy ha valaki foglalkozik ilyennel a fórumról, nekem az is tökéletes lenne. Köszönöm!

[istvan01]

Sziasztok! Építenék egy kis lineáris tápot az Asus Essence ST hangkártyámhoz. Vettem egy toroid tápot aprón, 18V és 9V kimenettel. A hangkártya molex dugón kap tápot (12V és 5V). 12V-on 1,5A elég neki maximum, 5V-on jóval kevesebb elég. Ilyen dupla fesszabályzó jó lehet, vagy valami audio grade kondikat érdemes lenne venni hozzá? link: https://s.click.aliexpress.com/e/_A9gwQa
Azt írják több helyen, 2-5V-tal nagyobb legyen a bemeneti feszültség, nálam 6V lesz a különbség 12V-on, 3D nyomtatok majd hozzá jól szellőző házat..

Ill. hogy 1 trafót használok, okozhat problémát? 230V 60VA a trafó és 23V kimenete is van a 18V és 9V mellett.

Op ampot is rendeltem Kínából, MUSES02-vel említik egy lapon, kíváncsi leszek :)

tipikus kínai nagyot mond olcsón kütyü.
Egy, LT1083adj max 7,5A-t képes leadni, 10A-től szét fog égni.
Másik, azok a miniatűr alu hűtők lehetnek olyan 3-5W disszipáció képesek, vagyis növekvő dropouttal egyre melegebbek lesznek. Adatlap szerinti 1V minimális dropouttal max 7,5A-nél 7,5W-ot kell neki hűteni. Igen javasolt a 1,5-2V dropout, ekkor már 15W lesz a hűteni való ekkora áramhoz. Ekkora max áramokhoz én keveslem a diódákat és puffer kondikat is.
Neked kevesebb áram kell, de számold, vagy mérd meg, mekkora DC fesz stab előtt kondikon 9VAC/18VAC-val. Saccra szerintem 10VDC/21DCV. (lehetne pontosabban is számolni, de ahhoz ismerni kéne a trafó és puffer kondi adatait) 10V-5V=5V dropout, 0,5A terheléssel 2,5W hűteni való, az talán elmegy. 21V-12V=9V dropout, 1,2A terheléssel 10,8W hűteni való. Ehhez nagyobb hűtő kellene.

[harvester]

Sziasztok! Építenék egy kis lineáris tápot az Asus Essence ST hangkártyámhoz. Vettem egy toroid tápot aprón, 18V és 9V kimenettel. A hangkártya molex dugón kap tápot (12V és 5V). 12V-on 1,5A elég neki maximum, 5V-on jóval kevesebb elég. Ilyen dupla fesszabályzó jó lehet, vagy valami audio grade kondikat érdemes lenne venni hozzá? link: https://s.click.aliexpress.com/e/_A9gwQa
Azt írják több helyen, 2-5V-tal nagyobb legyen a bemeneti feszültség, nálam 6V lesz a különbség 12V-on, 3D nyomtatok majd hozzá jól szellőző házat..

Ill. hogy 1 trafót használok, okozhat problémát? 230V 60VA a trafó és 23V kimenete is van a 18V és 9V mellett.

Op ampot is rendeltem Kínából, MUSES02-vel említik egy lapon, kíváncsi leszek :)

[La_Valse]

Pár hónapja figyeltem fel arra, mennyi FiiO K5Pro van eladó. Ez felkeltette az érdeklődésemet.
Amir is megmérte a maga sajátságos módján. Ajánlotta is meg nem is. A fejhallgató kimenete jó,
a vonali meg nem nagyon. Az a fránya SINAD. Ez meg hogy lehet, fordítva még csak-csak hihető,
hiszen a füles erősítő is valahol onnan táplálkozik, ahonnan a vonali. Itt valami nem stimmel.
Ennyire nem szúrhatja el egy cég. Szóval beszereztem egyet.
Összeeresztve a végfokommal, (Lyngdorf, Lindemann) sejtésem beigazolódott, széthajtotta azt.
Kilenc óránál szólal meg, pár fokot tekerve meg már ordít. És ami ezzel jár, nem túl barátságos
a hang. Ismerős volt ez számomra még abból az időből, amikor próbáltuk a DIN és a NAB szabványú
eszközöket összehozni. Minden esetre szokatlan, nem találkoztam hasonló esettel mostanában.
Mi a megoldás? Ne vegyünk K5Pro-t, de ha már van, attenuátor a DAC és a végfok közé.
Lehet venni is, drága, nem biztos, hogy optimális az adott generátor és lezáró impedancia közé.
Inkább csináltam egyet. Így néz ki.


Szépen elfér az ellenállás osztó. Az RCA apa a kimenet, az anya a bemenet.


A dugó és aljzat összeházasítását úgy oldottam meg, hogy Hakko kiforrasztó szalagot tekertem az
aljzat menetes részére, és behajtottam a dugó végébe. Előtte beforrasztotam a soros ellenállást.


Itt vannak a képletek.

attenuátor.pdf

(53.46 KiB) Letöltve 114 alkalommal.

[greenbio]

sziasztok!

sk táphoz keresek dobozt, hol érdemes venni? köszi

[Aszpirin]

szeretném kicserélni Denon erősítőm gyári tápkábelét, viszont mivel ez egy régebbi típus (szokásos fix 2 eres kábel+villásdugó) át kellene barkácsolni a "bemenetét" IEC C14 aljzatra.
Ehhez kérnék tippeket&trükköket, földelés megoldására, lemez kivágás, bekábelezés stb. köszi!

Ennek nem kell új témát nyitni, szerintem itt a helye a DIY fórumban, áthelyeztem.

[zsmithkirov]

szeretném kicserélni Denon erősítőm gyári tápkábelét, viszont mivel ez egy régebbi típus (szokásos fix 2 eres kábel+villásdugó) át kellene barkácsolni a "bemenetét" IEC C14 aljzatra.
Ehhez kérnék tippeket&trükköket, földelés megoldására, lemez kivágás, bekábelezés stb. köszi!

[pali923]

Ami hülyeségnek látszik, de működik, az nem hülyeség!

[borzy]

[Pedo]

Én is megálmodtam egy erősítő előlapot, ami egy ablakos változat,a gravírozott plexi kap egy alsó világítást,így szépen ki fog rajzolódni a gravírozott felület körvonala. :)


[mgus]

Ez már a végleges változat, kapott egy furutech alpha 3 vezetéket is a színesebb képekért, hangokért.

[mgus]

PLA-ból van nyomtatva, elég masszív maga a doboz. A doboznak csak tartó funkciói vannak.A kötések az aljzatban vannak. A doboznak legfeljebb szigetelést kell ellátnia. Lehetne akár szénszál erősítésű anyagból is nyomtatni.

[cat7505]

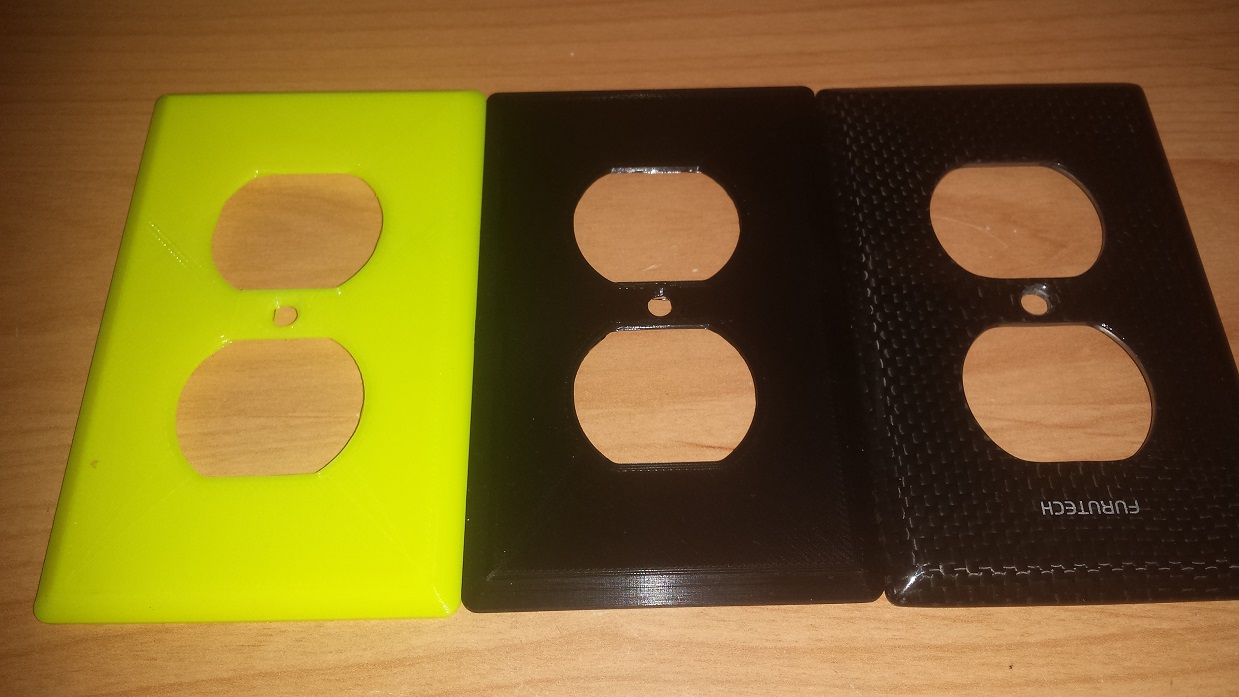

Közben elkészültek a fedelek is.

Gondolom LPA vagy ABS alapanyagból nyomatsz, megfelelő az anyag szilárdsága ide?
(én ilyen "joghurtos pohár" anyagban nem mernék meghúzni egy csavart sem emberesen....)

[irishcream]

Közben elkészültek a fedelek is.

Ügyes munka.

[mgus]

Közben elkészültek a fedelek is.

[mgus]

Tesztelés, a mélyek jelentős tisztása érezhető.

[mgus]

Kábel Godzilla befogatás 3x5,2 mm2

[mgus]

Valami ilyesmi készül, estére már kész is.

[BLX]

Színes doboz színes elosztónak készül.

Jól néz ki, kiváncsian várok képeket majd a kész állapotról is.

[mgus]

Színes doboz színes elosztónak készül.

[mgus]

Beindult a 3d nyomtatás, elosztó lesz a doboz.

[cat7505]

Végre csak elkészült...
de mégsem porfestés választottam, a helyi festékboltban "rábeszéltek" erre:
Egrokorr Alvikorr sparay matt fekete, elég jól fed és tapad, ránézésre olyan mint a porfestés.
Egy hátránya hogy nem akart megfelelően kikeményedni...(de lehet hogy túl hamar fújtam újra ?)
Kapott egy 3 órás kb. 150 fokos beégetést, így már egészen jó lett.

A lábak tekintetében rendeltem Kínából készen, eloxált Alu gumigyűrűs betéttel.

[Palm]

2018. 06. 06. at 6:52, Vinkler írta:




Igen. Csiszolás elengedhetetlen!



A másik megoldás, ami kevesebb előkészítést ígényel, a szinterezés. Létezik “rücsis” is, ami picit rusztikus hatással bír. Sok készülék gyárilag így van megoldva.





Szinterezés másik neve a porfestés.



Felületet le kell csak takarítani (pl. nitrohigitóval, alkohollal, stb.-vel) és mehet is festésre.



RAL színskála:






Nagy rá az esély, hogy nem teljes a színskála, de mutatónak jó.



Porfestett dolgok:












Porfestésnél nem csak színt lehet felvinni a felületre, de lakkréteget is. Matt és fényes felület is kivitelezhető.
