Diy csöves (vagy hibrid) erősitő épités

[CHZ]

Maradt anyagom a dobozolásból, úgy döntöttem készítek egy PP-t is.

[kistilli1980]

Sziasztok!
Egy kis segítséget szeretnék kérni, illetve kérdezni.
Van egy kis előerősítőm és szeretném csövesíteni. Kérdésem a következő: megoldható-e, van-e elég hely hozzá. Ha esetleg tudnátok egy nagyjáboli összeget mondani rá…
Rakok képet a belsőröl
Köszönöm

9285852A-C1F0-4669- A8F2-CDB17292C7C5.jpeg

[CHZ]

Méregettem, 10kHz szinusz (8Veff./8R műterhelés).
Trafók doboza készülget még..

[sutemenyx]

A tavasszal elkészült erősítőben még a vezetékezés kapott egy kis tuningot, hogy jobb legyen. Összehallgatva az előtte készült korábbi verziókkal, azokat hangban lényegesen meghaladja.





[CHZ]

Trafók beszerelése és próba..

[CHZ]

Nagy a csend itt..
Hozzáfogtam távvezérelhető csöves SE építéséhez.
Dobozolásánál tartok, távvezérlőrész jól működik.

[tunerman]

Remélem stimmel a topik kiegészített címe.

[Aszpirin]

Remélem stimmel a topik kiegészített címe.

[sutemenyx]

Beteszem ide néhány gyári hibrid erősítő belső fotóját.

Luxman:


Copland:


Unison Research:


Pathos:



Àltalában az embereknek valami hasonló készülékek jutnak eszükbe a hibrid szó hallatán.

[fülelek]

Persze, a kukoricacső immunerősítő hatása is idevaló...

[zizi8003]

Amiben van cső az csöves...

[sutemenyx]

Egyszerűbb volna átnevezni a topicot, itt az elmult 4-5évben tisztán csöves erősítő nem nagyon volt, csak különféle hibridek.

[fülelek]

Ez mind nagyon szép és figyelemre méltó, viszont ez nem csöves erősítő, hanem hibrid erősítő, nem ebbe a topikba való, az adminok kérésedre biztos szívesen nyitnak egy hibrid erősítő topikot...

[sutemenyx]

Csináltam pár mérést.

Sávszélesség 1W-on: 3,5Hz…570kHz

Jel/zaj arány 1W-on: 85dB


1kHz/1W másodrendű harmonikus: 0.144%


1kHz/1W harmadrendű harmonikus: 0.0055%


1kHz/1W negyendrendű harmonikus: 0.0017%


1kHz/1W ötödrendű harmonikus: 0.0002%


[sutemenyx]

…
Savszelesseg: 0.5Hz-500kHz (-3dB)…

sávszélesség kapcsán érdekelnek gondolatok, tények (minél szélesebb legyen mert …, ha lent / fent sokáig megy annak előnye hogy…. hátránya …. ha ilyen akkor inkább evvel [forrás, hangfal] párosítva …)

Minél szélesebb, az abból a szempontból jó, hogy semennyi fázistolás nem lesz a hallható tartományon belül, a mélytartomány tutira nem fog elhalni alul és persze bármilyen tranzienst biztosan hűen fog átvinni. A négyszögjel átvitel is teljesen hibátlan 1-2-300kHz-ig meredek fel és lefutó èlekkel, míg általában más erősítőknél ez 10kHz-nél már kezd trapézosodni. Ugyanakkor ez hátrány is tud lenni. NOS dac-okról hajtva tökéletesen átviszi az abból kijövő négyszögjeleket és pedánsan ezekkel a négyszögjelekkel hajtja meg a hangszórót, amitől mechanikus lesz a kapott hang. Egyéb érveket nem tudok felhozni, mert amúgy egy 50-80kHz felső határfrekvenciájú csöves SE is tud ugyanolyan részletgazdagon szólni, mint ez, tehát ez inkább csak száraz adat, mintsem feature.

[avl2]

…
Savszelesseg: 0.5Hz-500kHz (-3dB)…

sávszélesség kapcsán érdekelnek gondolatok, tények (minél szélesebb legyen mert …, ha lent / fent sokáig megy annak előnye hogy…. hátránya …. ha ilyen akkor inkább evvel [forrás, hangfal] párosítva …)

[sutemenyx]

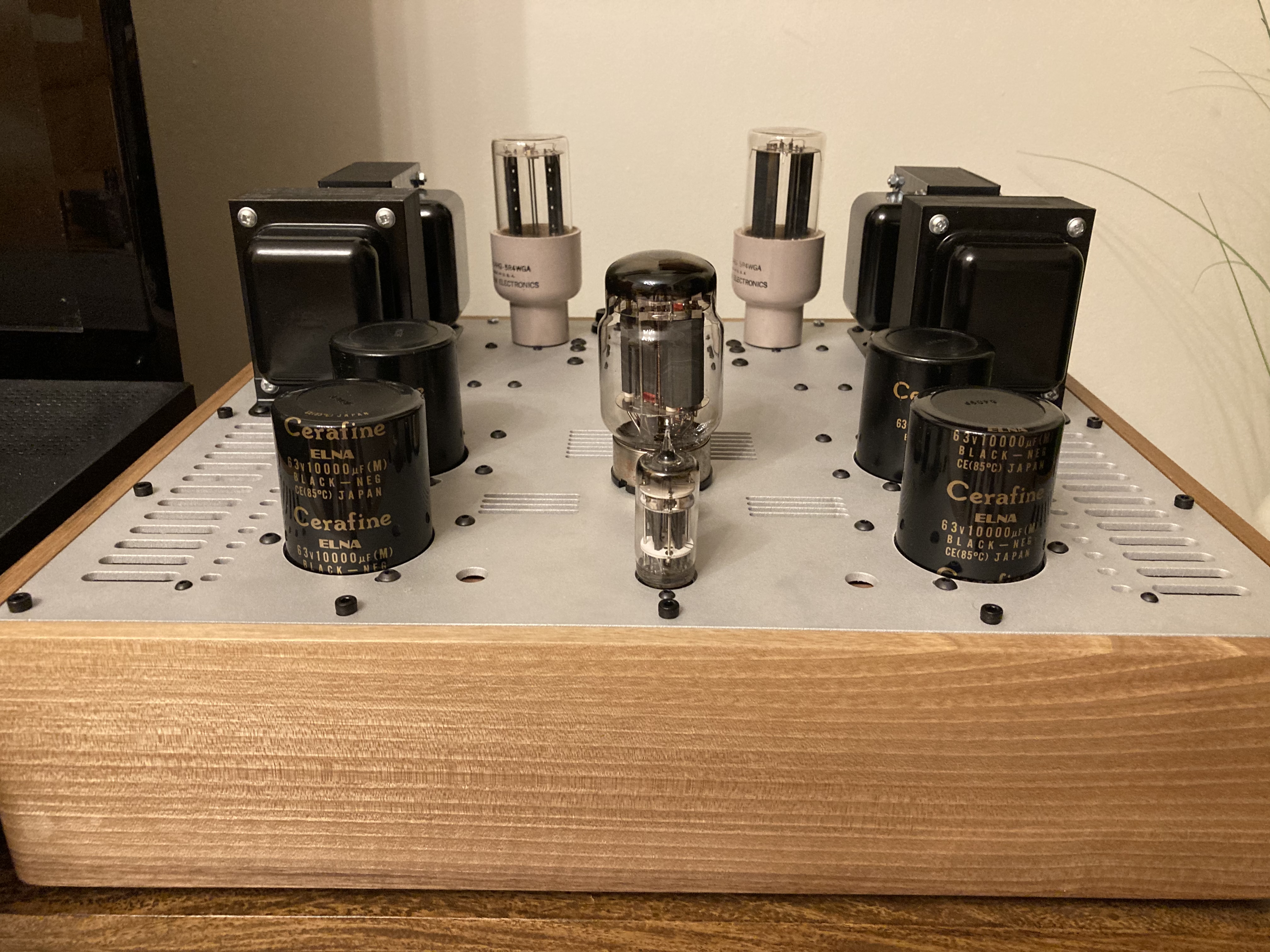

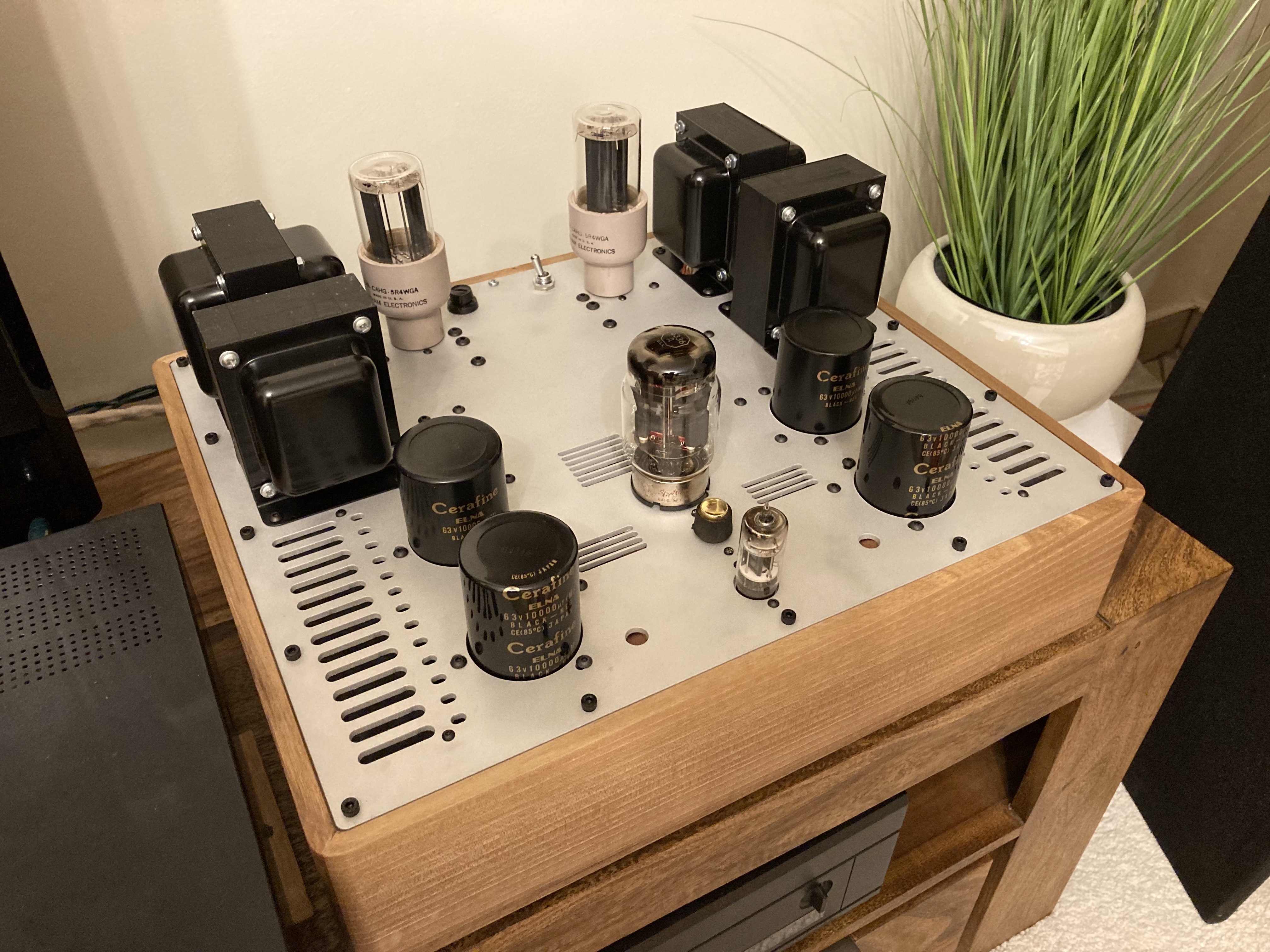

Ja és akkor, hogy ne csak paraméterek és mérési eredmények legyenek, írok a kül és beltartalomról is.

A fakeret az tömör európai dióból készült, nagyon szép asztalosmunka. A fedlap, az alja és hátlap azok mind 3mm-es aluminiumlemezek vízzel vágva, majd pedig gyöngyszórva.

A kívül látható transzformátorokat Pávó Ferenc készítette, belül a fűtőtrafó egyelőre Makrai gyártmány. A simítófojtók hammond markajuak. A csöves rész tápjában végig kizárólag BlackGate kondenzatorok talalhatoak (STD és VK), a felvezetos resznek a nagyméretű Elna Cerafine-ok a rajtuk lévő BlackGate F bypassokkal adják a tápot.
A csatolókondenzátorok Miflex KPCU rézfóliás tipusok, a biaszfeszultsegek tápjában Audio Note Standard tipusok kaptak helyet. Mindenhová, ahol nem kell nagypontosságú ellenállas, oda Allen Bradley szénrúd ellenallasokat tettem, ahová kell a pontosság és a hőfüggetlenség, oda Takman REY fémréteg tipusokat. A végtranzisztorok 70-es évekbeli gyártású magyar és olasz tokozású, ámde amerikai sziliciumlapkával rendelkező tipusok.
A meghajtó tranzisztorok eredeti japán Toshibák. A bemeneti/kimeneti csatlakozók eredeti CMC (usa) markajuak, a tapcsatlako regi magyar Kontakta ezustozott aljzat.
A csőfoglatok nos ameriaki és angol tipusok.

[sutemenyx]

...akkor amíg járatódik,..és majd írsz a "hangpróbáról".... írhatnál egy pár száraz adatot ,mint specifikációt.
Méret,...súly,...teljesítmény...torzítás, mérési eredmények (erre itt sokan ugranak)
Milyen csövek vannak benne.. Mennyivel tolja meg a végcsöveket a kimenő tranzisztor? Meg ilyenek.... :)

Méret: 45x39x kb 25cm
Súlyt nemtudom pontosan, olyan 25-30kg
Mérni csak a prototipust mértem, az 16W/oldal @ 8ohm
6,5W-ig A-osztalyban üzemel
Damping factor 30Hz vagy 40Hz-en 100, 1kHz-en 120 körül, 10kHz-en megint 100körül/8ohm
Savszelesseg: 0.5Hz-500kHz (-3dB)
Torzitas: akkori lehetséges mérési hibahatár közelében, kb 0.1%
Érzékenység 6AS7G-vel és 5687-tel 0,5V. Más csővel ez kevesebb.

A végleges verziok nagyobb savszelesseget tudnak, kb 7-800kHz-ig elmennek

Előfokcső lehet E182CC, 5687, 6900
Végfokcső lehet GEC A2293, 6AS7G/6080, 5998, 6336, 6528
Egyeniranyito lehet 5Y3, 5Y4, 5U4, 5V4, 5R4, 5AR4, 6106, GZ34 és ezek variansai. Kb minden oktal foglalatos, 5V-os egyencső jó bele.

Szóval csőcserélgetők előnyben, ebbe lehet pakolgatni sokfélét, ez egyik key feature. Széles határok közt befolyásolható a hangja a csövek variálásával. A másik, hogy ez alapvetően egy csöves single ended erősítő annak minden jóságával, viszont a félvezetős vég miatt tudja hozni a félvezetősök erejét, stabilitását, precizitasat. Másrészt mindezt úgy teszi, hogy egy SE erősítő minimál kivezérléskor jelentkező torzítása van csak jelen teljes kivezérléskor is.

Szóval ez az erősítő arra készült, hogy egy igazán legeslegjobb SE erősítő hangját élvezhessük ne csak szélessávún, hanem nagyjából akármilyen hangsugárzón az klasszikus SE-k műszaki korlátaiból fakadó hátrányok nélkül.

Eddig semmivel sem volt baja, sőt..
Sonus Faber Extrema
Spendor Classic 100
Tannoyok tömkelege
3 vagy 4 utas nagy 15” JBL studiomonitorok
Altecek
Harbeth M40.2
Épitett, bonyolult, tobbmillios ScanSpeak háromutas fal
És persze a szélessávúak

Ezek mind nem jelentettek neki problémát.

Sztatokusokkal ezidáig még nem volt teszt.

[Block]

...akkor amíg járatódik,..és majd írsz a "hangpróbáról".... írhatnál egy pár száraz adatot ,mint specifikációt.
Méret,...súly,...teljesítmény...torzítás, mérési eredmények (erre itt sokan ugranak)
Milyen csövek vannak benne.. Mennyivel tolja meg a végcsöveket a kimenő tranzisztor? Meg ilyenek.... :)

[sutemenyx]

Mükszik!

Jöhet a 100óra bejáratás…





[sutemenyx]

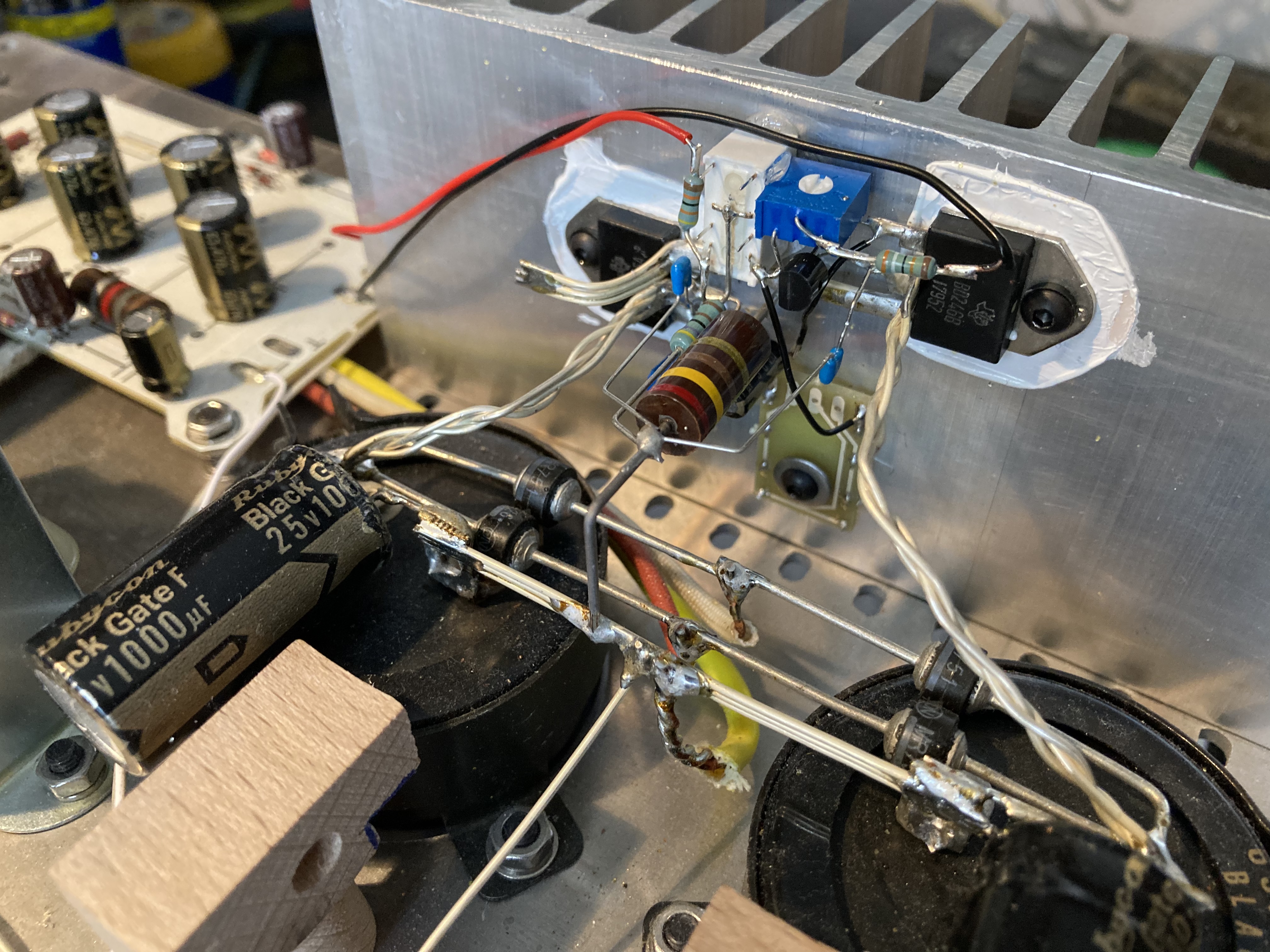

Ahogy eddig a csöves rész, mostmár a félvezetős rész is működik. Nyugalmi áramok beállítva, szépen fűtenek a tranzisztorok.

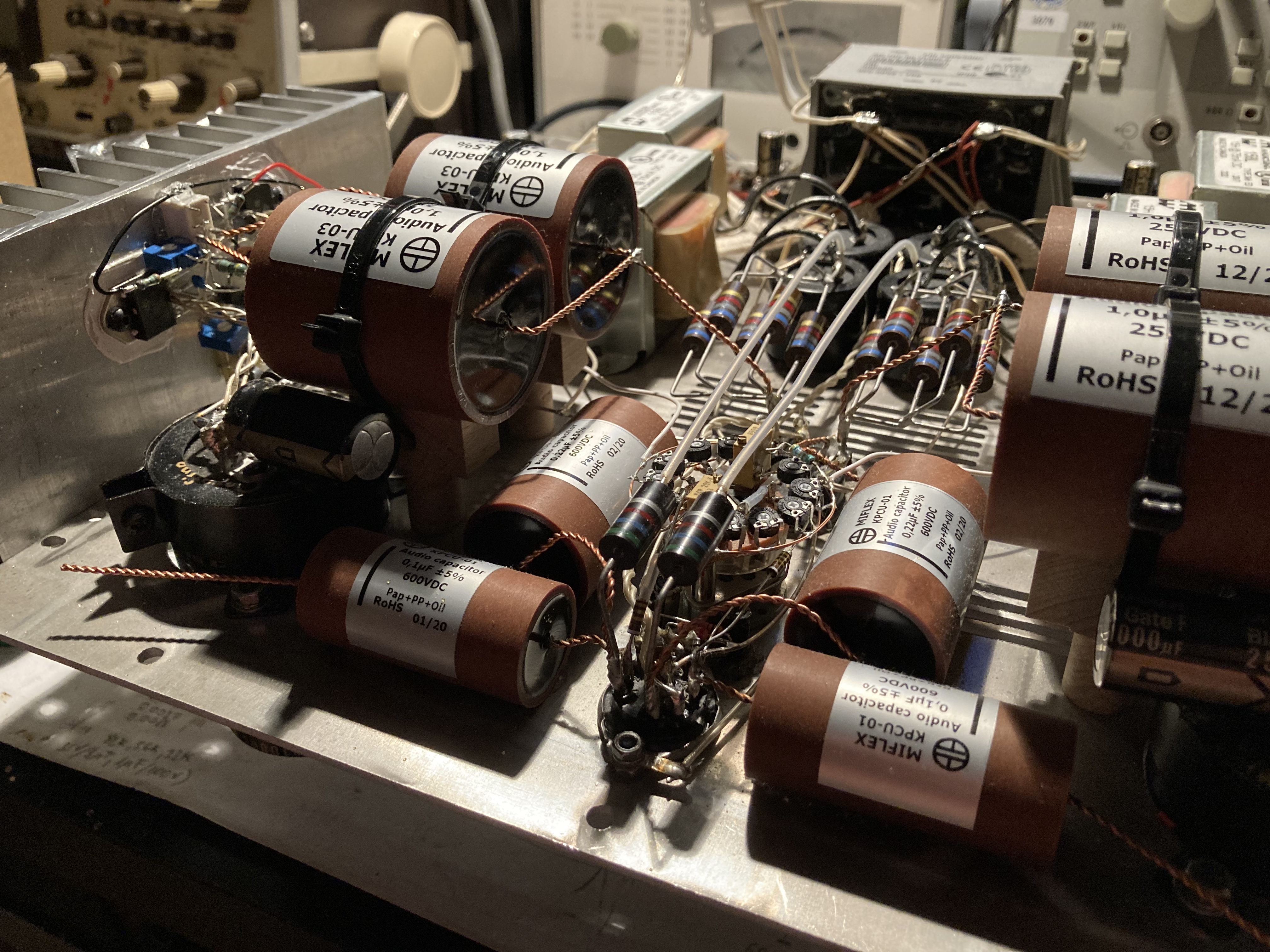

Bekerültek a két fokozatot összekötő nagyméretű rézfóliás csatolókondenzátorok is. A felülnézeti kép elég kaotikus, de a másik képen jól látható a 3D szerelés. Majdnem mindenhol sikerült sajátlábas összeköttetéseket kialakítani az alkatrészek között.
Már csak némi vezetékezés és a dobozba szerelés van hátra és kész.




[sutemenyx]

Jöhet az élesztés




[sutemenyx]

Hibridesedik a csöves SE.



[CHZ]

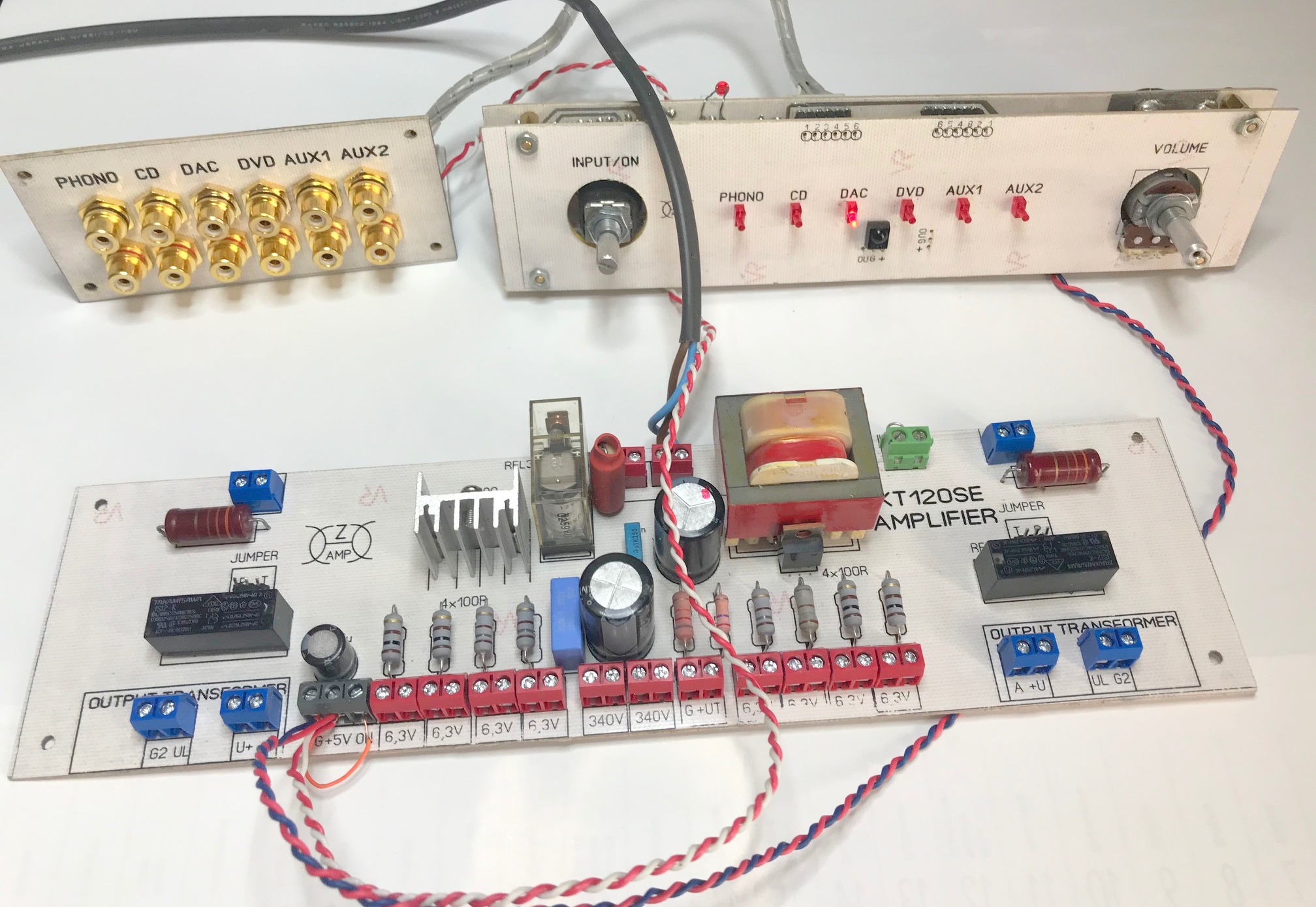

SE végfokhoz terveztem távvezérelhető bemenetválasztót. Előlapba könnyen beépíthető, poti és az encoder csavarjaival rögzíthető. Jók működik, be-ki kapcsolás (power), 6 bemenet, hangerő, muting távról és előlapról is kapcsolható.

[sutemenyx]

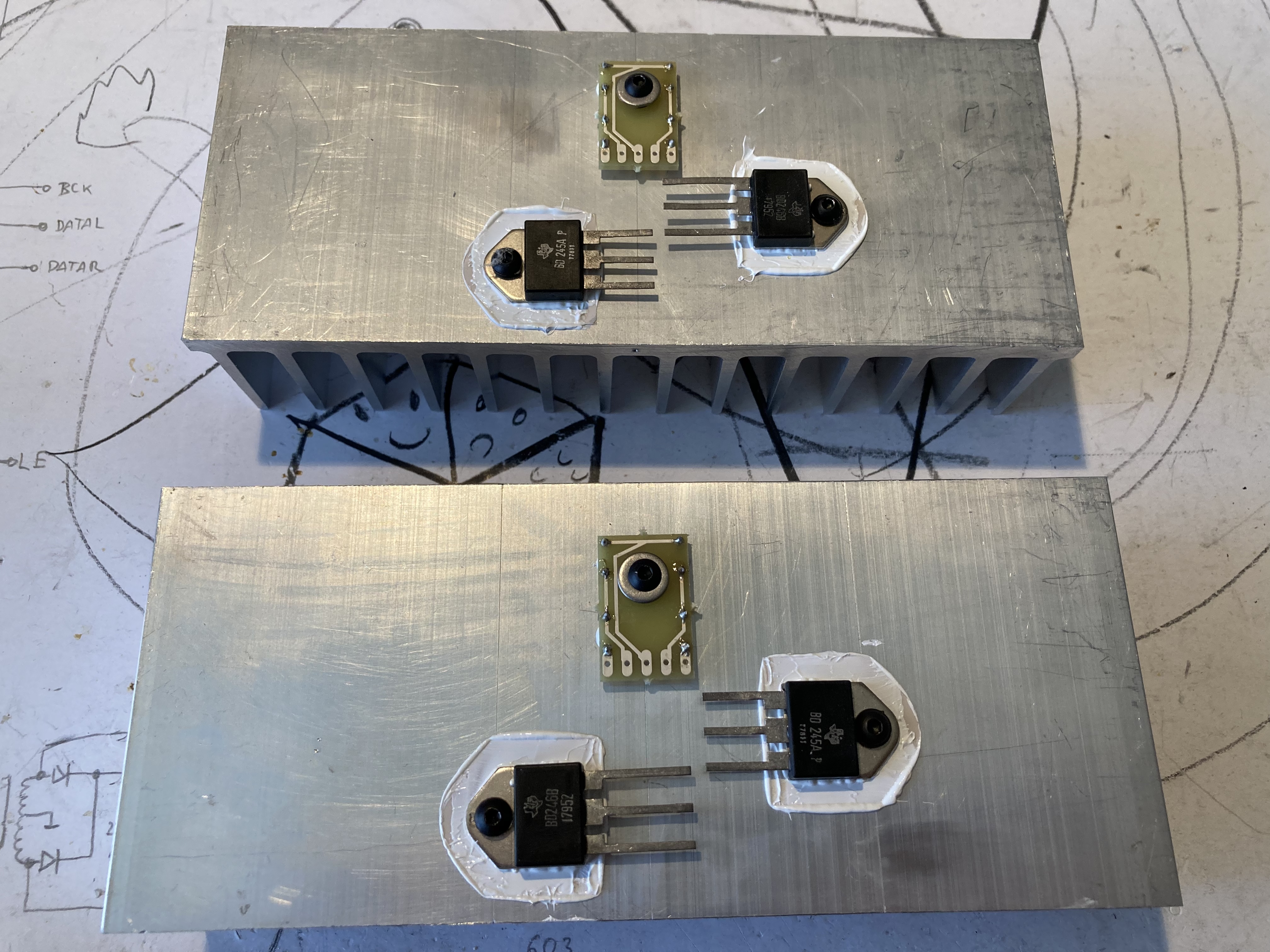

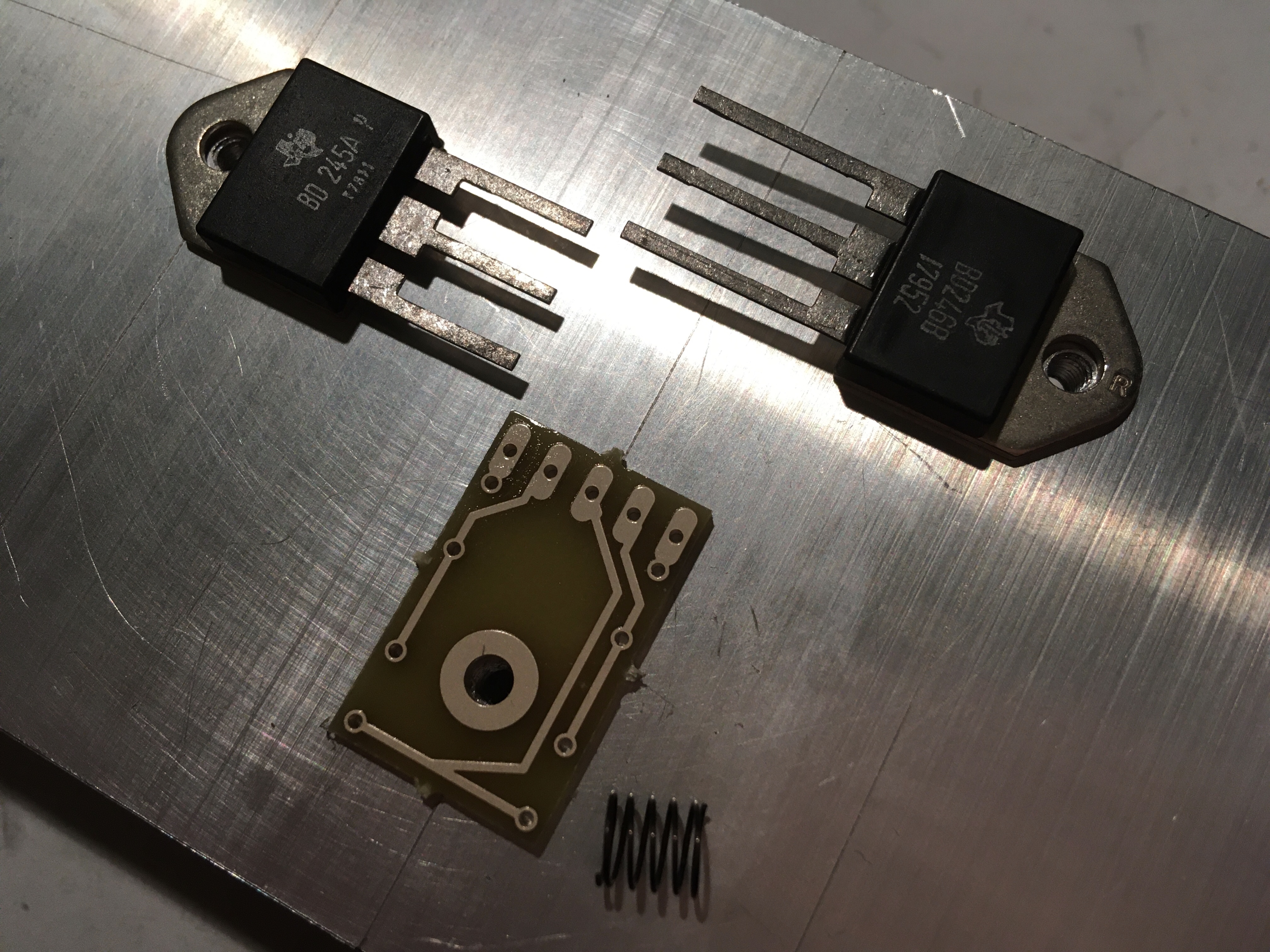

Bordák kifúrva, menetek bevágva. Kezdődhet a végjáték:
