Hangdoboz javítás, bemérés, modifikálás

[Jozef76]


Sziasztok!
Szeretném átkábeleztetni a hangfalaim Revel és a belső kábelen is revel felirat van.
Érdemes-e átkábeleztetni jobb minőségüre ?
Vettem kimber 8tc de az kevés lenne hosszra.

Pontosan melyik típus ez a Revel?

[erica]


Sziasztok!
Szeretném átkábeleztetni a hangfalaim Revel és a belső kábelen is revel felirat van.
Érdemes-e átkábeleztetni jobb minőségüre ?
Vettem kimber 8tc de az kevés lenne hosszra.

[erica]

Sziasztok!
Szeretném átkábeleztetni a hangfalaim Revel és a belső kábelen is revel felirat van.
Érdemes-e átkábeleztetni jobb minőségüre ?
Vettem kimber 8tc de az kevés lenne hosszra.

[Jozef76]

Az hogy ki csinálta azt nem tudni! Az ismerősöm így vette és akitől vette azt is megkérdezte, de hozzá is így került.
Még egy kis furcsaság hogy a belseje a hangfalnak több mint felig volt tömve csillapító anyaggal a reflexcső is betömve!

A reflexcső azért van betömve, hogy a macska bele ne másszon, a doboz meg azért van félig csillapítóanyaggal, hogy ha mégis kipiszkálja a tömést és belemegy, puhára essen.....

Basszus hogy erre nem gondoltam!

[PZoli]

Köszönöm szépen fapaci a megoldás ötletet! Első körben megpróbálom ezt a verziót. Igen, nagyon jól tudom, mérni kellene, az támasztaná alá az elmélet helyességét a gyakorlatban. Nekem sajnos nincs lehetőségem mérésre, max. a fülem :)

[Luxor Audio]

Sziasztok!
Adott egy pár JBL XTI80 hangfal, aminek a titán dómsugárzóit az előző tulaj gyermeke ügyesen benyomkodott - sikerült is neki. Javításnak esélye sem volt, így a csere mellett döntöttem. Hozzájutottam VIFA D19TD magassugárzókhoz, amik méretben befértek. A VIFA-k 3 dB-el érzékenyebbek, és 8 ohmosak, az eredeti JBL dómsugárzók 4 ohmosak voltak. L-Pad-el szeretném csökkenteni 3 dB-el az érzékenységet, de úgy, hogy eredőben a váltó 4 ohmosnak lássa a VIFA-kat. Kivitelezhető ez vajon? Az eredeti váltót nem piszkálnám meg, ha nem muszáj. Köszönöm, aki tudna segíteni.

Köss az új magassugárzóval párhuzamosan egy 8 ohmos ellenállást! Így az eredő impedancia kb 4 ohm lesz, az elektromos teljesítmény is feleződni fog a hangszóró és az ellenállás között, ami kb. 3 dB hangnyomás csökkenést eredményez. A hangszóró hangkeltésre fogja használni az energiát, az ellenállás viszont elfűti, így valami izmosabb példányt válassz (minimum 10 W)! Ennyi az elmélet, a gyakorlati kivitelezéshez nem ártana mérni, mert szinte biztos, hogy a két hangszóró nem csak impedanciában tér el.

[PZoli]

Sziasztok!
Adott egy pár JBL XTI80 hangfal, aminek a titán dómsugárzóit az előző tulaj gyermeke ügyesen benyomkodott - sikerült is neki. Javításnak esélye sem volt, így a csere mellett döntöttem. Hozzájutottam VIFA D19TD magassugárzókhoz, amik méretben befértek. A VIFA-k 3 dB-el érzékenyebbek, és 8 ohmosak, az eredeti JBL dómsugárzók 4 ohmosak voltak. L-Pad-el szeretném csökkenteni 3 dB-el az érzékenységet, de úgy, hogy eredőben a váltó 4 ohmosnak lássa a VIFA-kat. Kivitelezhető ez vajon? Az eredeti váltót nem piszkálnám meg, ha nem muszáj. Köszönöm, aki tudna segíteni.

[Jozef76]

Az hogy ki csinálta azt nem tudni! Az ismerősöm így vette és akitől vette azt is megkérdezte, de hozzá is így került.
Még egy kis furcsaság hogy a belseje a hangfalnak több mint felig volt tömve csillapító anyaggal a reflexcső is betömve!

[BLX]

Komoly tuningmester gyártmánya!
Nem elég hosszú a kábel akkor megtoldjuk nehogy kidobja már!
Ez a megoldást egy komoly magassugárzóhoz volt beforrasztva!

Ezt ki "alkotta"? Megkérdezted, hogy miért van így megtoldva?

[adamo3]

Komoly tuningmester gyártmánya!
Nem elég hosszú a kábel akkor megtoldjuk nehogy kidobja már!
Ez a megoldást egy komoly magassugárzóhoz volt beforrasztva!

Mint tudjuk, minden kábel befolyásolja a hangot, és a kétféle kábel összekötése adta a legjobb eredményt. Ilyet feltételezni sem szabad egy "komoly tuningmester"-ről, hogy rövid lett a kábel.

[Jozef76]

Komoly tuningmester gyártmánya!
Nem elég hosszú a kábel akkor megtoldjuk nehogy kidobja már!
Ez a megoldást egy komoly magassugárzóhoz volt beforrasztva!

[Ja..noo]

Üdv!
Van valakinek tapasztalata/véleménye a magas hangszórók köré elhelyezett szivacs/filc darabkák hatásáról?
Köszönöm!

Kinek mi tetszik, meg kell hallgatni. De erős a rábeszélés, ne azután dönts!
Itt alkalmaznak ilyet: http://www.avx.hu/forum/viewtopic.php?f=159&t=51220

[asebestyen]

SBL projekt - mechanikai műveletek

Háááát, nem volt könnyű nekilátni. Megvallom féltem, nem tudtam mi vár rám pontosan. Előszöris a magas szekció lecsavarozása után az alsó dobozt és a mélyközép dobozát szét kellett választani. Kellett hozzá némi erőt kifejteni, a hőre lágyuló műanyag ragasztó fogta rendesen. .





A habszalag ragasztóját sebbenzinnel távolítottam el, a mélyközép dobozáról a műanyagot egy szikével kapargattam le. Miután tiszta lett mindkét felület, fel kellett ragasztani a tömítőszalagot. Nem tudom a gyári milyen vastag lehetett anno, de az biztos, hogy én helyben rengeteg telefon és kutakodás után csak 3mm vastag solar rendszerekhez használatos tömítőszalagot kaptam, azt is csak 1 üzletben leltem.



Ha a tüskékre szépen ráengedtem a mélyközép dobozát, 8mm rés adódott, tehát 3 réteg kellett az Insul Tape-ből.
2 rétegben ragasztottam az alsó doboz tetejére, 15mm-es csíkokat fedésben, és egy réteget a mélyközép dobozának aljára 25mm szélesen. Azért eltérő a szélesség, mert a rajtuk lévő nyílás sem egyforma.





A 2 réteg tetejére ment a már említett Hylomar kék színű rettenet gyorsan száradó tömítő-ragasztó 1 csíkban körbe és a szalagok illesztéseihez. Persze mielőtt összeengedtem volna őket, ellenőriztem miként állnak a tüskéken, azokat beállítottam, hogy ne billegjen semerre. A fellelt álapoti megoldás azért is volt rossz, mert nem volt rugalmas a tomítés, és ráadásul az tartotta a mélyközepet, nem pedig a tüskéken állt.  Most a tüskéken áll, a tömítés csak tömít, remélem rendesen.   Persze a tömítő-ragasztó miatt mechanikailag is stabilizál valamennyit.
A dobozok elején lévő tépőzárakat is cserélni kellett, amik a szivacs grilleket tartják. Nem lett elég a rendelt mennyiség, van 20cm híja. Mérjél máskor Sebestyén, ne tippelgess!
Közben a leverődéseket profikhoz hasonlóan fekete filccel javítottam.   Aztán leápoltam az egészet bútorápolóval. Kép nem adja vissza, szerintem egész jó lett.



A váltó tele van bipoláris elkokkal, amik nem igen bírják az évtizedeket, ezeket gyári ajánlás szerint (is) cserélni kell. Egyenlőre érkezik Sonny fórumtárs segítségével néhány kondenzátor, illetve a magas előtti soros ellenállás lesz cserélve jobbra, de erről majd adott időben. Illetve muv.imi tanácsára vettem néhány ruszki olaj-papír kondit, melyek java használatlan, új,
A doboz hátára külső műanyag dobozba helyezte el a gyár a váltót, egy mozdulattal kiiktatható és lehetne aktívan hajtani külön a magasat és a mélyközepet. Nah, itt ilyen nem lesz. Sajnos a váltó panele bele van ragasztva a műanyag dobozba, alig várom, hogy elkezdhessem szétszedni valahogy....

muv.imi-nek és Sonny-nak köszönöm a sok segítséget!

Folyt.köv

Elővettem most ezeket a dobozokat.

[zebo]

[quote=dragonweed post_id=2293357 time=1537256193 user_id=33811]
Egy ilyen négyutas konstrukciónál nem túl egyszerű a feladat... 4 hangszórót egy karámba terelni, úgy hogy a frekvencia és fázismenetük is korrekt legyen, komoly tapasztalatot és nagyon jó hangszórókat + váltótervezést feltételez.
Valószínűnek tartom, hogy a középtartomány részletességéért és felbontásáért a felső két hangszóró felelős, ennek a váltójánál lehet probléma, itt az átfedések miatti fázis ill. tranziens átviteli hibák fedik el az említett információkat.
A sima Kappa 8-as kapcsolási rajzán 28 alkatrész található a váltóban, ebbe belenyúlni elég kockázatos, és megjósolhatatlan kimenetelű vállalkozás. Azért -a rajz alapján- úgy tűnik, hogy a tervezők értették a dolgukat, és kb. ennyit lehetett kihozni az adott konfigurációból. Pár alkatrészt ugyan ki lehetne cserélni jobb minőségűre, de ez alapvetően nem változtatná meg a dobozok hangkarakterét.
[/quote

Nagyon köszönöm a laikusnak is könnyen érthető választ.

[zebo]

Sziasztok!
A hozzáértők-től,ezzel foglalkozók-tól kérdezném.
Adva vagyon,egy Infinityt Kappa 8i ll hs pár.
Alapjában véve tetszik a hangja és akár végleges megoldás is lehetne számomra,ha..
Kicsit nyíltabb részletesebb nagyobb felbontással bírna a közép és magas tartomány.
A kérdésem az lenne valamiféle mod-dal lehetne e-érdemes e ezeken a szekciókon javítani.

[fererencz]

Üdv!
Van valakinek tapasztalata/véleménye a magas hangszórók köré elhelyezett szivacs/filc darabkák hatásáról?
Köszönöm!

[sutemenyx]

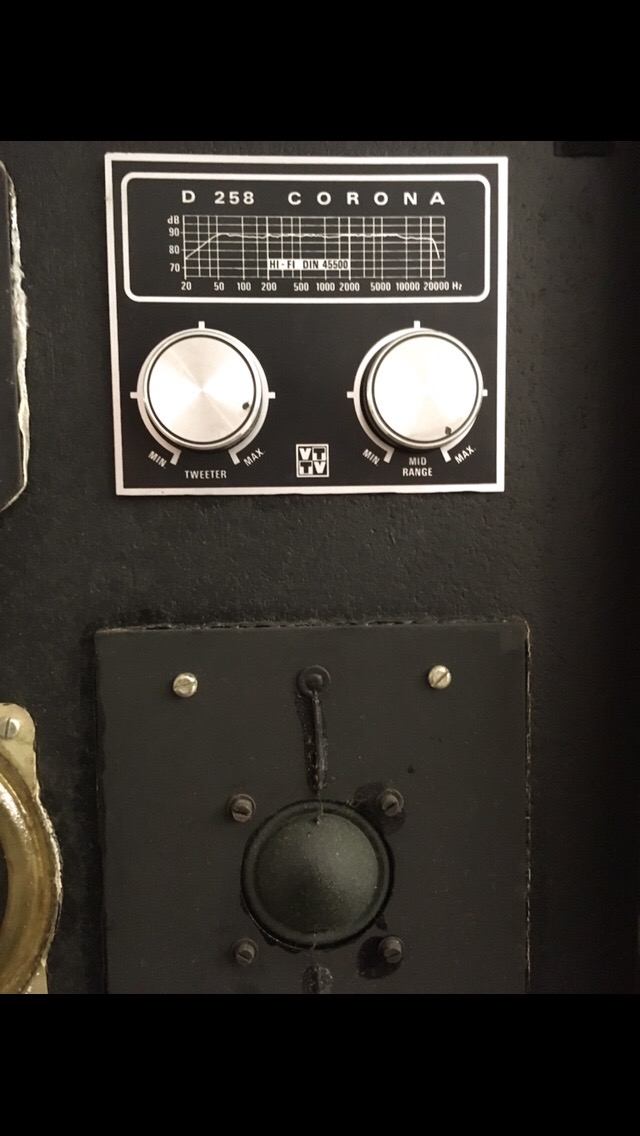

Szereztem egy ilyen csodát:




Ismeri valaki behatóbban? Esetleg váltóról rajz, vagy hogy ha nekilát az ember, akkor min lehet érdemes módosítani?

[dys-cus]

2 hours ago, Laikus96 said:




Igy kell érteni a 90 fokos elforgatást, ahogy a tekercsek az alábbi képen vannak?



Gondolom a hangszórókhoz képesti pozíció is számít, ugye?



Ez egy Mission 760(i) keresztváltója, és a hátfal közepére szerelik.









Igen, ez az igazi. Igazából a mély sugi nagy tekercse a veszélyes, mert az gerjeszt akkora mágneses teret, hogy légmagos trafót képes alkotni a másik kisebb tekercsel.

[Sonny]

A 6-osra kellene törekedni - kis helyen.



Ha meg nem számít a hely, akkor az 1-es

[Sonny]

Troels már ezt is megmérte:



http://www.troelsgravesen.dk/coils.htm





[Laikus96]

Igy kell érteni a 90 fokos elforgatást, ahogy a tekercsek az alábbi képen vannak?



Gondolom a hangszórókhoz képesti pozíció is számít, ugye?



Ez egy Mission 760(i) keresztváltója, és a hátfal közepére szerelik.

[dys-cus]

On 2018. 05. 23. at 1:02 PM, dragonweed said:




Ha a hely engedi, kondenzátorokat nem szerencsés közvetlenül a tekercsekre rögzíteni... Miért? Lehet találgatni . (megoldás: a filmkondenzátor is tekercselt fémezett fóliából van)



Plusz a tekercsek nagyon közel vannak egymáshoz, ráadásul ugyanúgy fektetve szerelve, ez sem szerencsés, így elég durván egymásra szórnak a mágneses tereik.....





A tekercseket 90 fokban el kell forgatni egymáshoz képest, a térben!

[dys-cus]

Bennic felejtős. Használj helyette kék Jantzent, vagy feljebb Jantzen Superior Z-cap. Ez utóbbi még éppen elfogadható ár határán, dfe nagyon jó hangú. A konditesztekben nagyon jókat írnak róla. Én is ezeket használom. A tekercseket viszont sokkal vastagabb drótból kellene csinálni. Azok a két Wattos MOS ellenállások is nem túl jó megoldások. Használj helyettük Kiwame 5Wattos carbonfilm ellenállásokat. Pontosak, jó hangúak, tartósak.

[PrinceHerceg]

2010. 04. 20. at 12:09, Kalmi írta:




Keresztváltó tisztán másodrendű, egyetlen kompenzálással, ami a fém mélyközép rezonanciáit kezeli!









Ezekkel a Bennic XPP kondikkal nektek mi a t.p, mert egy külföldi kondi összehasonlító cikkben nem vmi fényesre hozták ki őket, bár legalább olcsók! Kábelek meg gondolom teflon ezüst kábelkorbácsban, ugye?

[Jozef76]

A magassugárzóra is tegnap ráforrasztottam a kábelt.Ha ilyen tempóban haladok karácsonyra kész leszek a hangfalát!
