Cseneles mozibirodalma

[Cseneles]

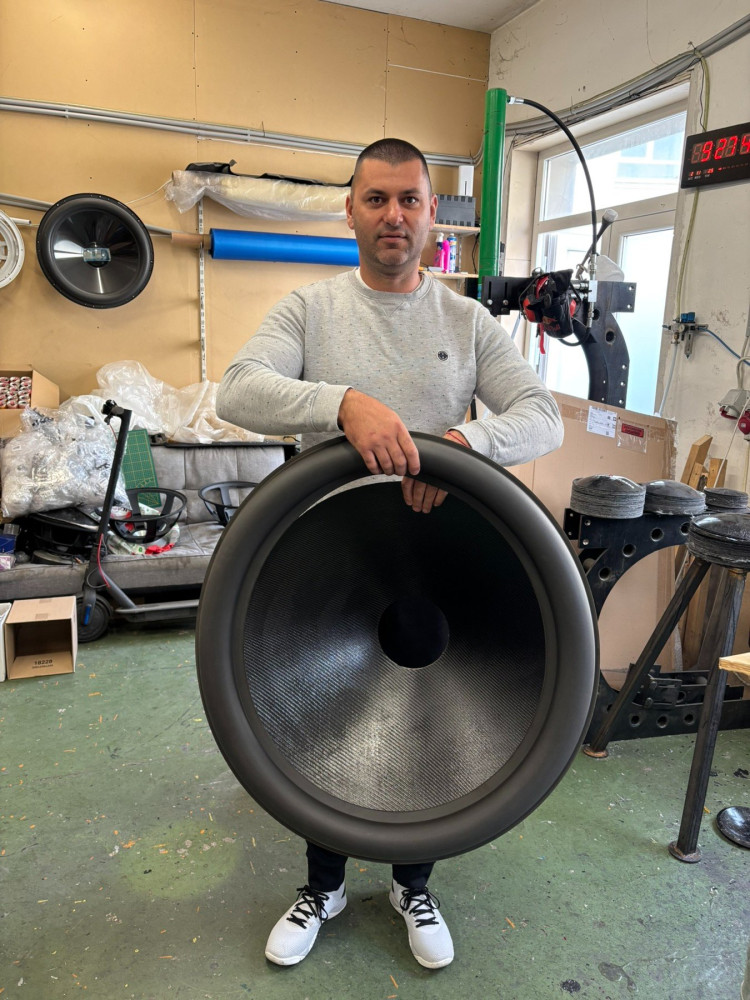

Már rég jelentkeztem be a fórumon, gondoltam megosztok pár infot a valtozasrol a termemben. Ultimaxok mentek és 2db egyedi gyártású 15"-os driver érkezett. Driverről tömören. Dupla körös mágnes, 4" atmérő tekercs ami 1cm hosszú egymásra felpakolt 0,6-os huzalozású, igy a 30mm Xmax esetén sem lép ki soha a mágneses térből. Dupla pille és egy dupla karbon tölcsér ami között csillapító anyag van. Iszonyatosan merev és egyben könnyű is.
-

-
Izgalmas hónapok elé nézek a mélytartomány megreformálásával. Eddig sem volt problémám és mindenki csak pozitív véleményt fogalmazott meg a hallottakkal, viszont pár éven belül építek egy új dedikált mozitermet a házhoz és annak a kiszolgálását készítem elő kezdve a LFE tartományban.

Pár képet azért osztok meg talonba.
-

-

[Cseneles]

Üdv fannok, hobbitársak!

Az utóbbi hetekben egy 3 Chip dlp és egyben RGB lézer natív 4K(1,38" DMD) projektor tuningján dolgoztam. Christie Griffyn. Ilyen jószágról idehaza nem tudok és a világon is 3-4db van ami teljesíti az elért eredményemet. Egyedüli ellenfél a Barco Nethrus, bár már az sem az csak vetélytárs. Andy a MovieCore tulajdonosa kínál hasonló tuningot(10000:1 on/off) 10000Eurós feláron egy sima HB objektívvel szemben. Az ő megoldása garancia vesztés nélkül valósult meg mivel leszerződött partner a Christie céggel viszont defocusáltsági problémát okoz az objektívben így a készülék megkíván egy 30perces bemelegedési időszakot a maximális élesség elérése érdekében. Én ezt a problémát elszeretném kerülni és valjuk be.... idehaza ez az összeg minket alternatív DIY megoldásokra sarkall.
-

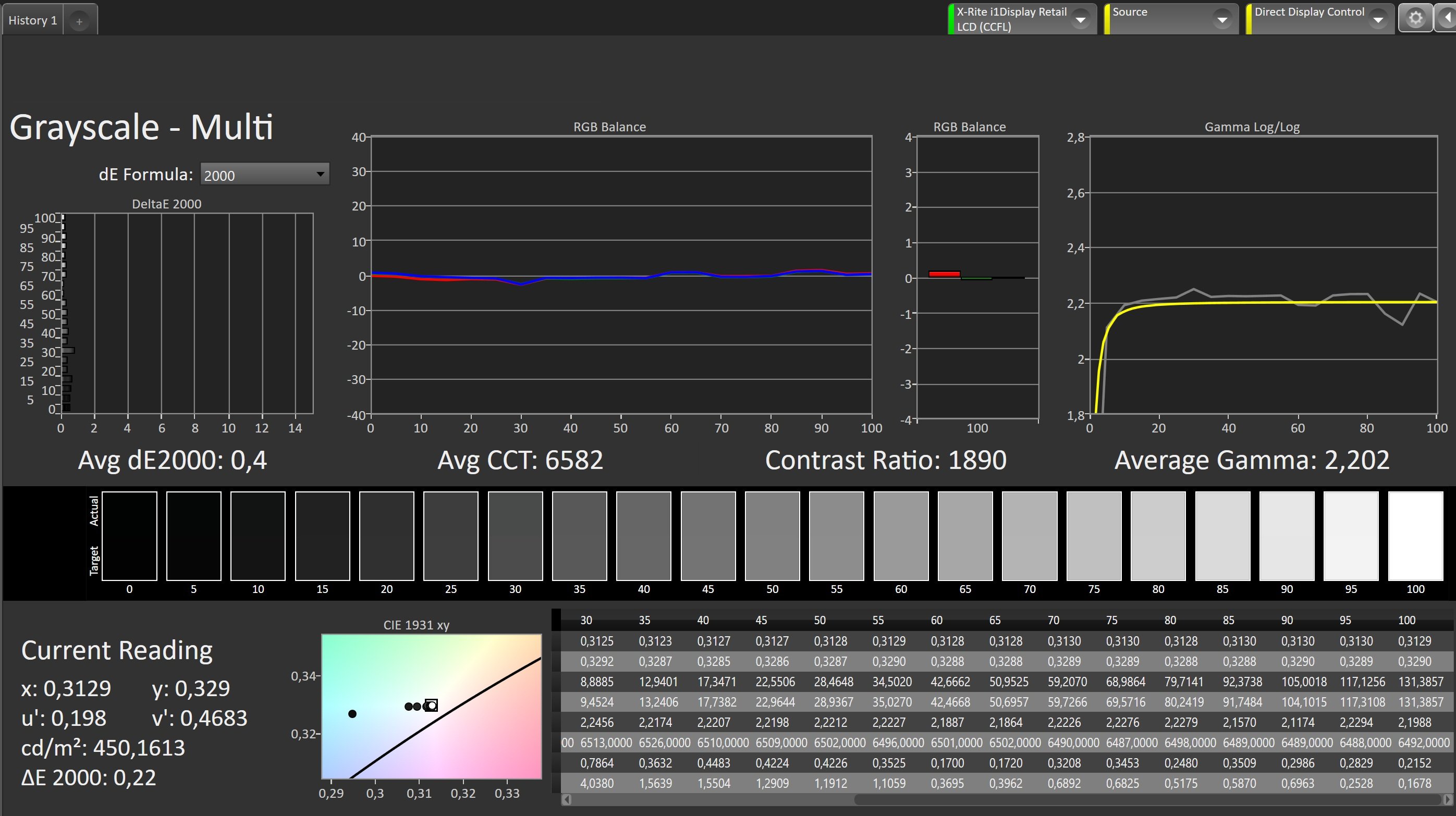

Előzetes mérés sorozatot a megrendelőm vászonfelületén(Sepiscreeen Gain 0.6(0.55) vászonszélesség 305cm az alap HB objektívvel mértem. A vetítési távolság mindvégig adott volt, minimum és maximum zoomállás mellet.
-

-

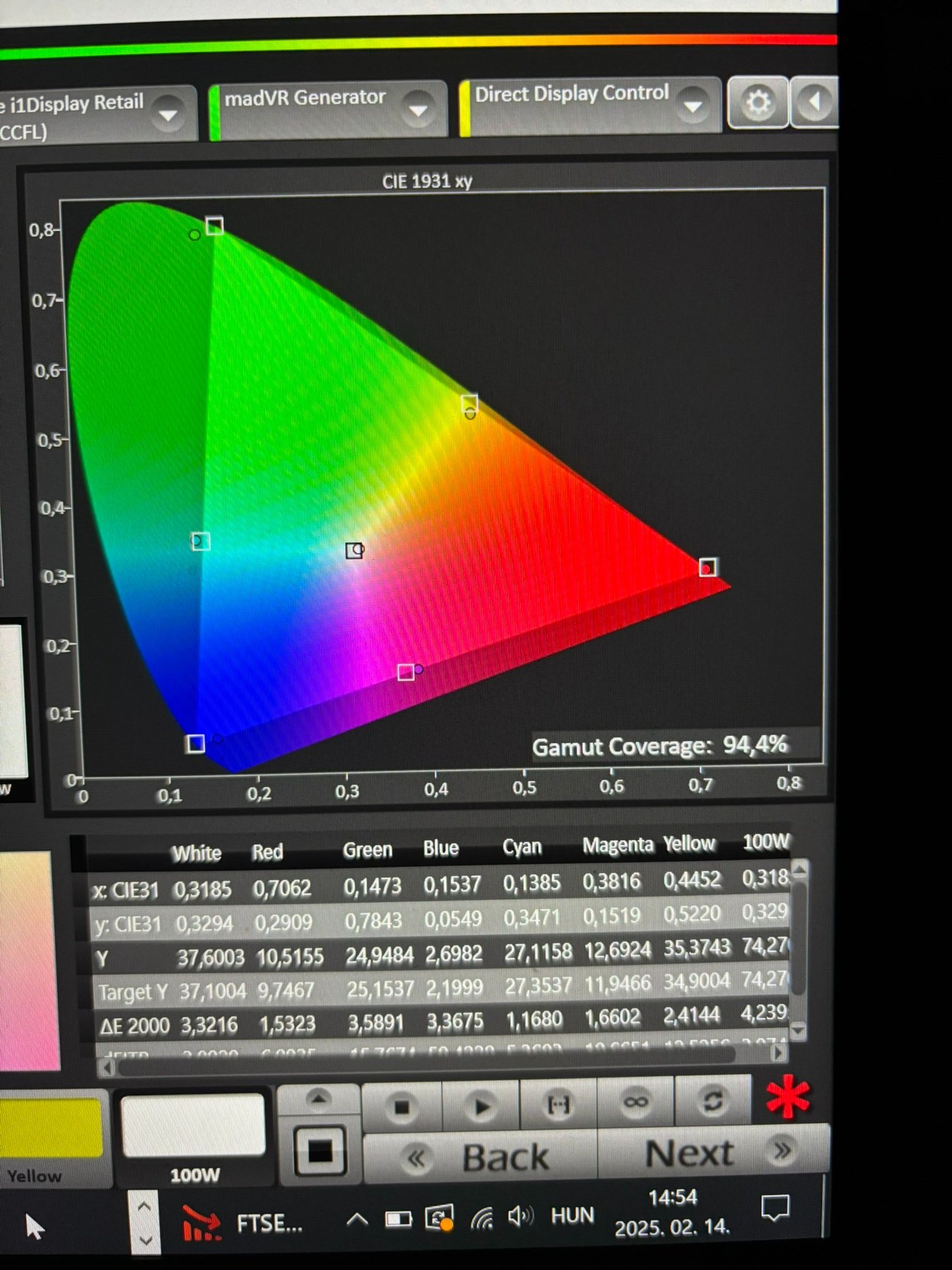

Fehérpont D65 színtérlefedettség BT2020
-

-
Neki is estem a tuningnak, számost méretezés, lézervágatás, visszamérés és ezek sokassága után elérkeztem az álltalam kitűzött célig. Számomra egy stabil hosszutávú üzemeltetés volt a fő cél, nem szerettem volna semmiféle hőtermelésből adódó defokuszálási problémát, sem a lézerblokkok felfűtését egy erős visszaütő reflexióból adódóan. Igy én egy szerényebb 7-8000:1 on/off értéket tűztem ki magam elé. 4 hetem ment rá munka mellett viszont nagy örömmel és elégedettséggel töltöttek el a visszamért értékeim.
-
Minimum és maximum zoom
-

-
Majd egy felületesen kalibrált 60fl (204nit) az ügyfél kérésére a vászonfelületén.
-

-

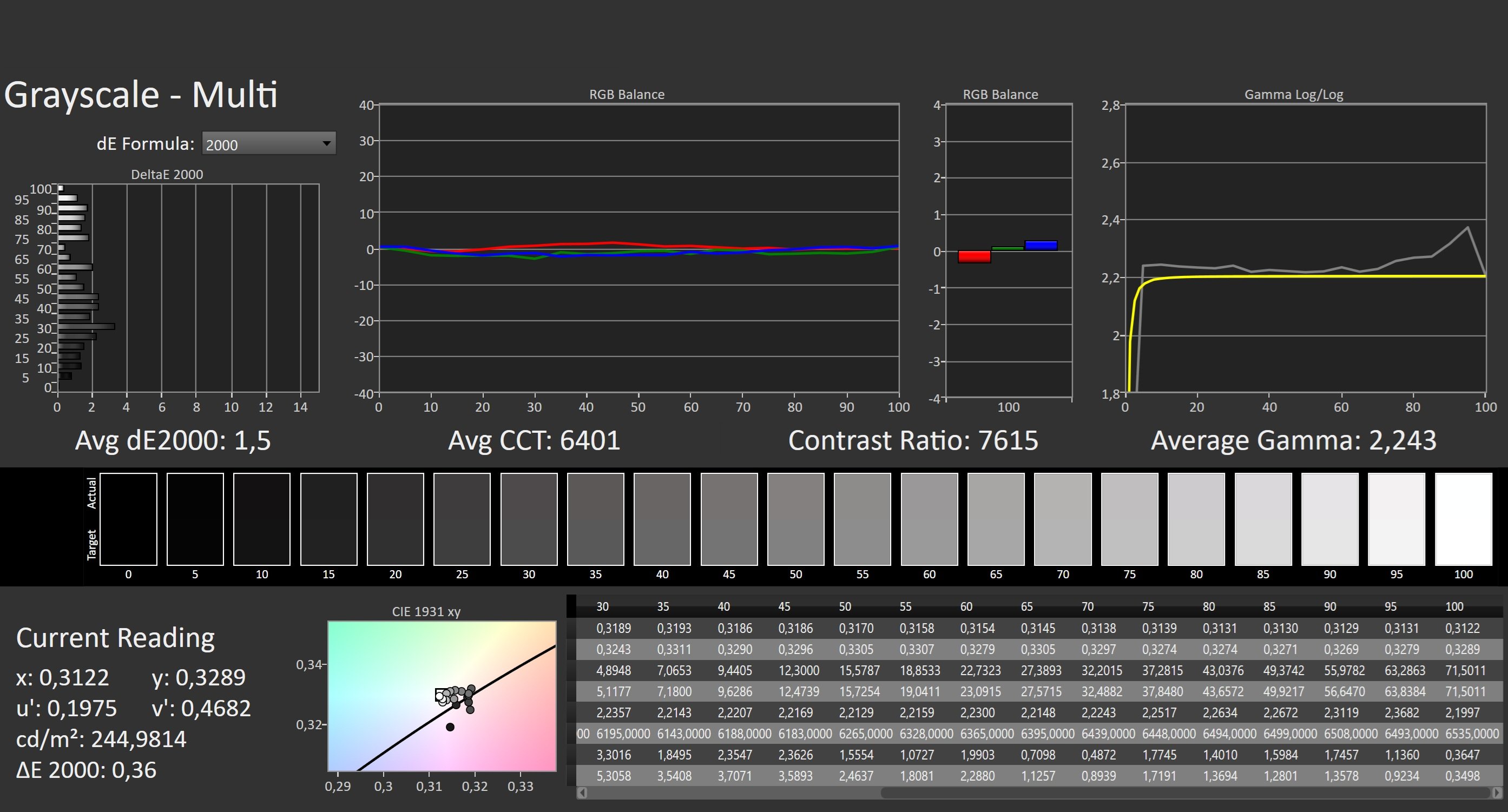

Úgy érzem ma hátradőlhetek egy pohár borral a kezemben. Sikeresen zártam a projectet, a heteket, a napot. A kezdeti 1890:1 on/off kontraszt értéket 8200:1 értékig tornásztam fel -45% fénysűrűség vesztéssel (objektí tuning + optimalizált fényút) bár még így is maradt 17600lumen. Úgy gondolom ez még 5m szélességű veszteséges felület esetén is hozza a 200nit értéket ami nélkülözhetettlen a HDR fények érdekében
-
Hova tovább, van-e feljebb? Úgygondolom nincsen. Andy megoldása eredményez még +1800:1 on/off kontraszt értéket, Barco Nethrus? Ugyan ezt hozza ha Andy feltuningolja 8000:1 értékre. Kijelenthetjük, hogy házimozi szegmensben a Világ egyik legjobb projektora az álltalam tuningolt darab, 3db-ról tudok amelyik 10000:1 on/off értékre felpöckölt illetve 1db Nethrus teljesít 8000:1 értéket a világon. Idehaza egyértelműen az ország legjobb készülékét birtokolja nyugatdunántúl. Egyenlőre ismerkedés van a fényerővel, így a továbbiakra maradt egy 3Dlut kalibráció. MadVR ToneMapping fut, teszi dolgát tökéletesen.
-
Köszönöm a bizalmat, a mérhetettlen megtiszteltetést hogy olyant alkothattam ami világszinten is az élbolyba ékeli vetített képminőség terén a tulajdonosát!

[Cseneles]

Eljött az idő, balról jobbra sorakoznak a Tuningra váró példányok.

Mit lehet mezeken még tuningolni?
Az utolsó hasonlít az Optoma vetítőmére.

Alapbol a Christie Griffyn 2800:1 on/off kontrasztal rendelkezik es 32000lumen fenyerovel. Ez az objektiv atalakitasaval 10000:1 ertekig novelheto es meg mindig marad 15000lumen ami 4m 0,8gaines vaszonszelessegen is 80-90fl.

A Christie hd10k(hd6-20k) alapbol 2000:1 on/off kontrasztal rendelkezik. Atalakitva 5000:1-ertekig feltuningolhato ugy ,hogy meg kello fenysuruseg marand dedikalt moziszobakhoz. Igy is megmarad 50% fenyero ami uj gyari lampa eseten 5000lumen. Ez egy 3,5m szeles hangatereszto 0,9gaines vaszonfeluleten 46-50fl.

Valjuk be…sokan elegedettek egy atlagos Dlp projektor 2000:1 on/off ertekevel. Vannak akik a fekete szintet hajszoljak a folyadek krisztaly adta lehetoseg zsakutcajaban es vannak akik a csúcs, HighEnd kepi világra törekednek. Hiába egy 75.000€-ba kerulo csucs FullHd projektor, vagy egy 150.000€-ba kelulő Nativ 4k…a jot jobba tenni, a tokejt tokeletesiteni az egyettlen út, hogy megelegedve hatradolhessunk annak tudataban ,h a kiadott penzunkert nincs jobb vetitett kep.

HDR fenyrol nem beszelhetunk 200nit(58fl) alatt! Nalam demozva volt madVR adta HDR kepessegek tonemappingal egy Panasonic RQ13 5k dlp vetitovel. 40-70-144fl(500nit) fenysuruseggel.

[Red75]

Eljött az idő, balról jobbra sorakoznak a Tuningra váró példányok.

Mit lehet mezeken még tuningolni?
Az utolsó hasonlít az Optoma vetítőmére.

[Cseneles]

Eljött az idő, balról jobbra sorakoznak a Tuningra váró példányok.: Christie Griffyn, Christie HD10K, majd addigra feltehetőleg megszomjazok és a legvégén egy Runco RS900 ledes Runco házasítása.
-

-

[TSanyi]

3chipes gépek máshogy hasznosítják a fényt mind az egy chipes társai. Az hogy a vászon milyen színű az kb mind1 a kontraszt szempontjából. Ami hatással van az On/Off értékre az a gain érték. Az ANSI kontrasztra van nagy hatással a fehér vs szürke vászon felület. De ez is csak a vetítési környezettől függően.

Lehet értetlenkedek, de ha a fekete feketébb a szürke vásznon, akkor az az érték nő, de ugyanakkor a fehér is sötétebb lesz, így az arány kb. marad a régiben nem?

Gondolom egy ilyen komoly vasat dedikált szobába fognak rakni, így nem kell fehér falaktól tartani? Bár valakinek tetszhet egy bézs belsős mozi (nekem is tetszene), csak hát kompromisszumokkal jár.

No de fényerő van dögivel, kontrasztot még tuningolsz bele, íriszt beszűkítheted, gond egy szál se lesz!

Hajrá! Kívánom hogy jól sikerüljön!

[Cseneles]

Anno Pali írta, hogy a kontraszt a chip mérettel arányos, így gondolom az 1,38-as chip sokat nyom a latba. A szürke vászon az on/off kontrasztot nem befolyásolja nem?

3chipes gépek máshogy hasznosítják a fényt mind az egy chipes társai. Az hogy a vászon milyen színű az kb mind1 a kontraszt szempontjából. Ami hatással van az On/Off értékre az a gain érték. Az ANSI kontrasztra van nagy hatással a fehér vs szürke vászon felület. De ez is csak a vetítési környezettől függően.

[TSanyi]

Anno Pali írta, hogy a kontraszt a chip mérettel arányos, így gondolom az 1,38-as chip sokat nyom a latba. A szürke vászon az on/off kontrasztot nem befolyásolja nem?

[Cseneles]

Komoly vas! Örülök neki, hogy kis hazánkban is van már ilyen kaliberű gép.

3 évig gyártották csak? Jópofa az a periszkóp szerű lencse is hozzá! 80kg, ennek aztán kell alátámasztás!

Kíváncsian várom a fejleményeket!

Igen 2023.08.04-én megszünt a gyártása. Számomra nem újdonság ha egy projektor nagy, viszont az meglepett hogy 30% lézerteljesítmény mellett (Kalibrált 74fl a 0,6gaines vásznon) kb egy Epson eco hangszennyezésésvel megegyező az üzemi zajszint. Most először találkozbam testközelében 1,38" natív 4K DMD-vel szerelt géppel ha a MoviCore-ban tett látogatást leszámolom. Még ezeknél a csúcs minőségű 50-60cm hosszú objektíveknél is látszik, hogy mekkora kinagyíttandó DMD méret. Nagyon nem mind1, hogy egy 0.65" vagy egy 1.38" felületből nagyítunk 130" vászonméretre. HighEnd objektív ezt remekül prezentálja és látványos az élesség, részletgazdagság a nagyobb DMD javára.

Egyenlőre még az átalakítási munkálatok előkészítése folyik a Griffyn fogadására és a motoros vászonfelület beszerzése. Ezzel párhuamban heteken belül elkezdem az ON/OFF kontraszt tuningot, hogy mihamarabb tudás maximumát prezentálhassa.

A vászon kiválasztás nem egyszerű, 90%-hogy egyedi gyártás lesz belőle. Az RGB lézeres gépeknek van egy negatív velejárója ami némelyik vászonfelületen drasztikusan is látszódhat. Laser Speckle. Nem mondom hogy annyira zavaró viszont elkapja néha az ember szemmel. Falra vetítve a jelenség megszűnik, így a vászon struktúrája a ludas. A DreamScreen Norvégiából tökéletes választás volna de nem gyárt szürke felületet, vagy nem gyártott még eddig. V7, X1 vászon típus Speckle mentes csúcs RGB lézeres gépekkel tesztelten.
-


-
Ennél a készüléknél a Piros lézerfény a ludas. Zold, kék esetén szép homogén a szín. Ha rezgetjük a vásznat egy hátmasszírozóval a jelenség megszűnik. Ajánlatot kaptunk már számos vászontípusra, de a megrendelő ragaszkodik a szürke felülethez amiből nem kielégítő a kínálat főleg minimum 350cm széles de inkább 400cm motoros oldalfeszített esetén.

[TSanyi]

Komoly vas! Örülök neki, hogy kis hazánkban is van már ilyen kaliberű gép.

3 évig gyártották csak? Jópofa az a periszkóp szerű lencse is hozzá! 80kg, ennek aztán kell alátámasztás!

Kíváncsian várom a fejleményeket!

[Cseneles]

Történt pár esemény az elmúlt pár hónapban.
Ausztriai megkeresésre rábólintva egy Christie HD10K-M 3chip DLP tuningolása megvalósult ami a következő posztban olvasható.
-
https://www.heimkinoverein.de/forum/thr ... post465152
-

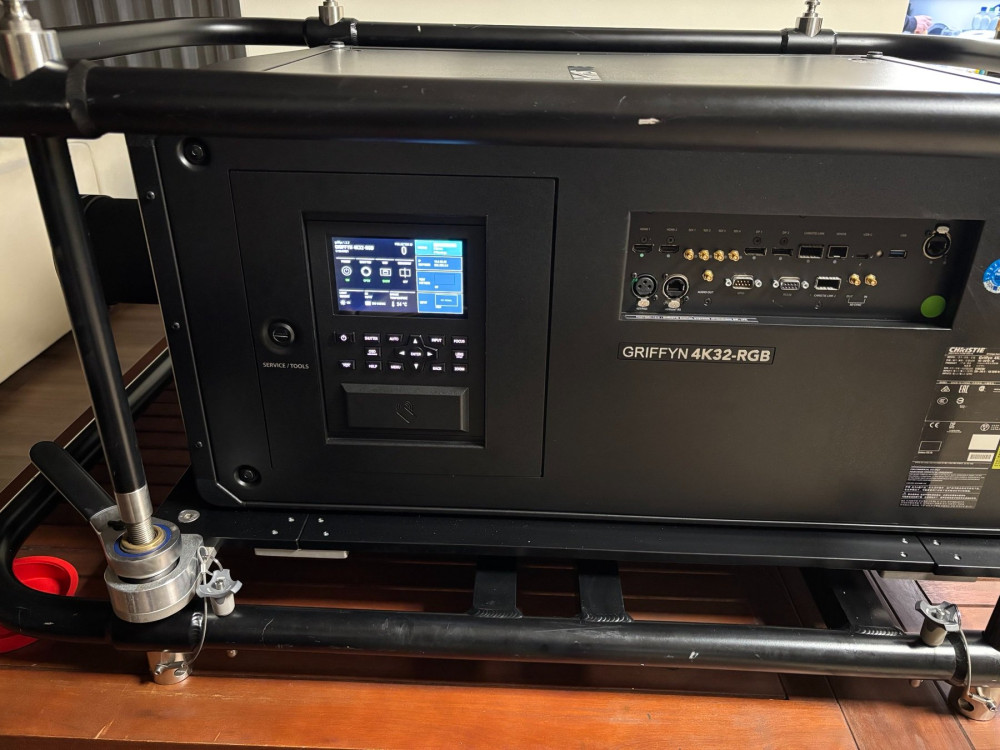

Majd megérkezett nyugatdunántúlra közbenjárásommal a világ egyik legjobb, Magyarország legjobb házimozis projektora Christie Griffyn 4K32RGB személyében. 1,38" 3chip Dlp RGB lézer natív 4K projektor.
-

-
Felületes kalibráció és színtérbeállítás után a tesztüzem megtörtén, egyenlőre ideiglenes helyén. Gyári specifikációit megzabolázva kontraszt tuningra vár általam, hogy elnyrje a világ legjobb Házimozis projektora címet. Egyedüli ellenfele a Barco Nerthus ami a tuning után maximum sporttársa lehet.
- BT2020

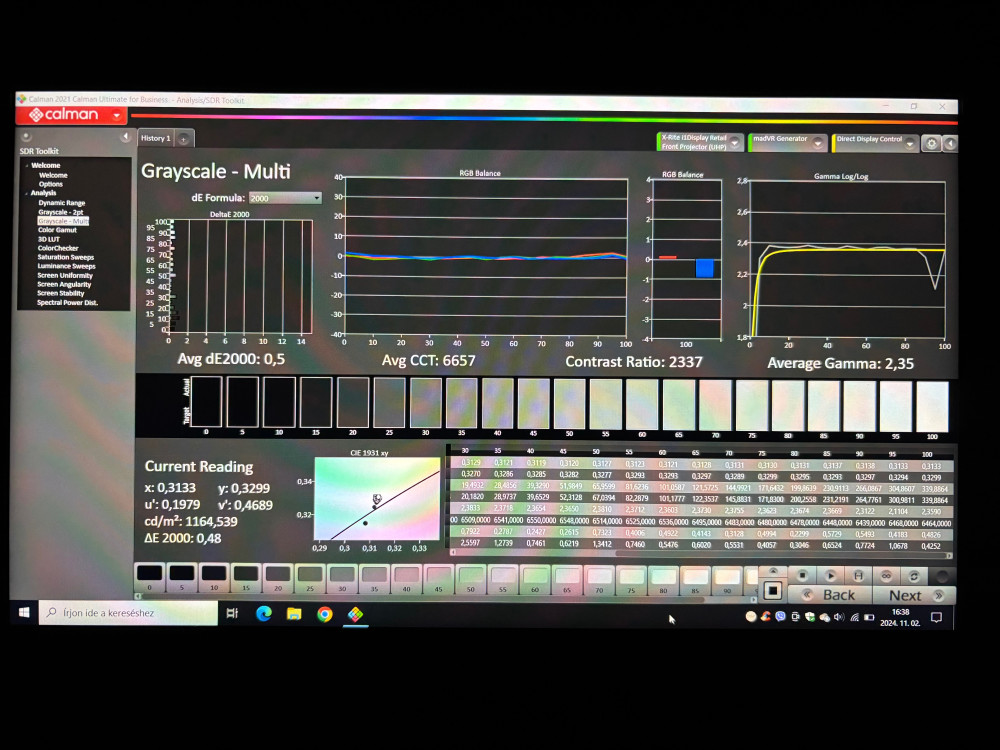

Mérhető tudása a tuning után

-

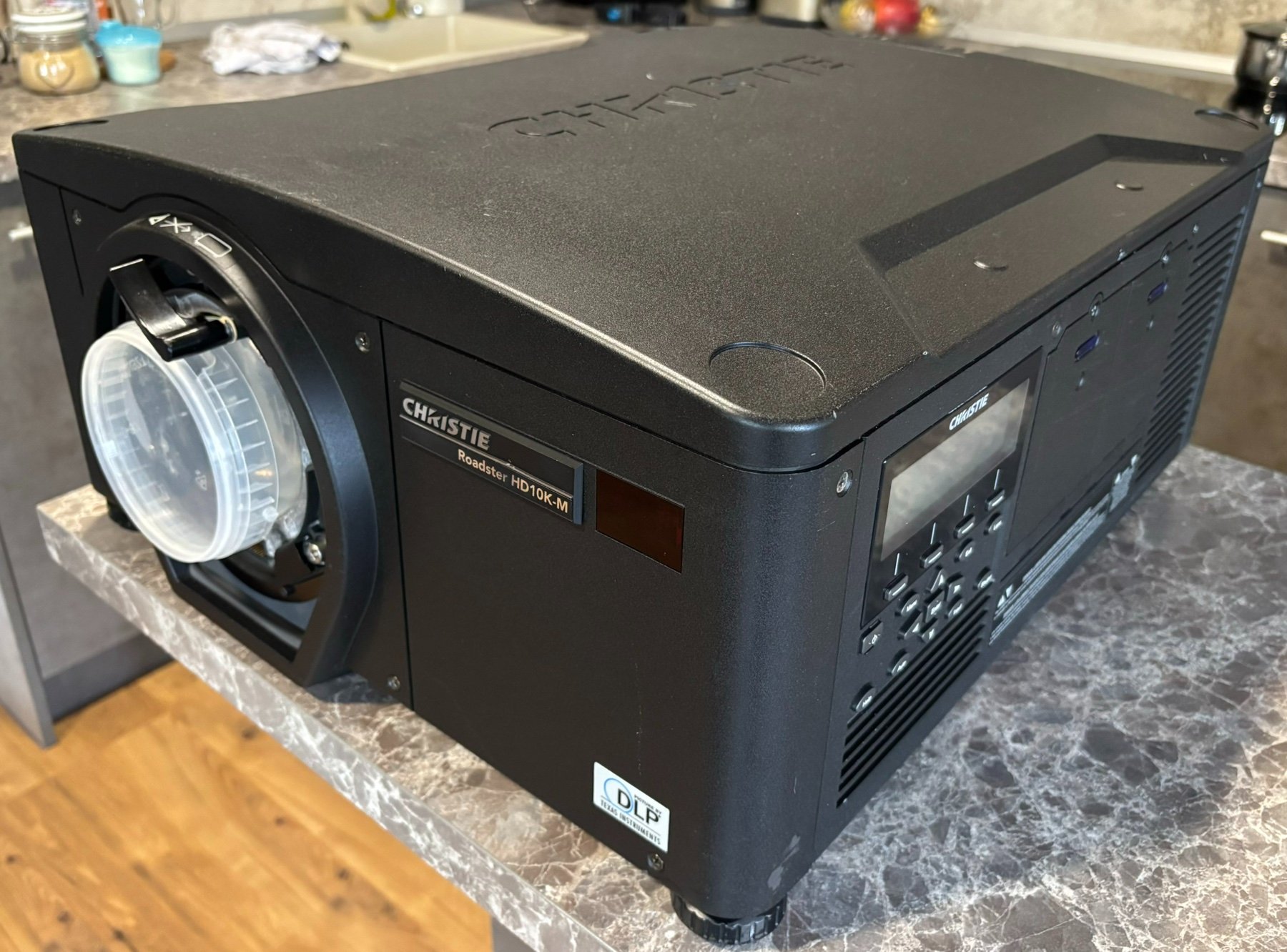

Napokban ismét egy Christie HD10K-M 3chip DLP géppel foglalkoztam. Teljes belső fényút tisztítás, ANSI kontraszt tuning illetve egy hardveres konvergencia beállítás. Mondhatni jobb mint a gyári installáció.
-

-
Kontraszt tuning után 5000:1 ON/Off + amit teljesíteni fog akár 350cm széles hangáteresztő vászon felületen 100+ nit fénysűrűséggel.
-

[Vhiktor]

Nincs szükség Klein műszerre mivel 144fl fénysűrűségnél 10000:1 kontrasztérték mentén a fekete szint 0,01444fl. 42fl és 2000:1 ON/OFF esetében 0,021fl. 0,003fl-ig az én colorimeterem pontosan mér(műszer és műszer között azért akad szórás), volt már kísérlet a DC-ben ennek a megbuktatására. Ha nem mérne összehuzom 100"-ra a vetített képméretet és máris filter és anamorfikus nyújtás nélkül 260fl (ami ISCO-val +33%) fogad ami 0,13fl feketeszintet jelen.

Elöljáróban annyit, hogy nem szeretnék semmilyen vitát generálni, csak szimplán totál amatőrként érdekel.
Szóval, ha jól vettem ki Vhiktor írásaiból, akkor egy Xrite colorimeter teljesen alkalmatlan a színek kalibrálására lézer projektorok esetén. (kontraszt mérésre, gamma állításra viszont jó, ha meg tudja mérni az adott gép feketéjét, de ugye a DLP-k feketéje nem lehet probléma) Akkor itt mi a helyzet? Be lehet profilozni egy Xrite colorimetert is, hogy jól mérjen? Bocs, de totál nem értem.

Természtesen lehet profilozni az xrite-ot is. Sokan nem tudták értelmezni miről van szó. Egyáltalán nem volt szó 2 féle colorimeter összehasónlításáról. Arról volt szó, hogy lézer projektor esetében 2 nm-es spectro kell a colorimeter profilozáshoz.

[Cseneles]

Igen lehet profilozni amivel pontosabb lesz. Kell hozzá egy általad pontosnak tartott Photospecktro vagy radiometer es a megfelelo program ami ebben segit. Tele az internet valaszokkal a kerdeseidre.

Kijavítalak, lcd, dla, xsrd, technologiaval megepitett projektorok feket szintje sem probléma… ha megakarom merni egy projektor kontraszt értékét totál pontosan megtudom. Rutin meg az évek.

Mielott ujabb kerdeseket tennel fel, Millio tanulmány fellelhető online. Koszonom

[Turbo]

Nincs szükség Klein műszerre mivel 144fl fénysűrűségnél 10000:1 kontrasztérték mentén a fekete szint 0,01444fl. 42fl és 2000:1 ON/OFF esetében 0,021fl. 0,003fl-ig az én colorimeterem pontosan mér(műszer és műszer között azért akad szórás), volt már kísérlet a DC-ben ennek a megbuktatására. Ha nem mérne összehuzom 100"-ra a vetített képméretet és máris filter és anamorfikus nyújtás nélkül 260fl (ami ISCO-val +33%) fogad ami 0,13fl feketeszintet jelen.

Elöljáróban annyit, hogy nem szeretnék semmilyen vitát generálni, csak szimplán totál amatőrként érdekel.
Szóval, ha jól vettem ki Vhiktor írásaiból, akkor egy Xrite colorimeter teljesen alkalmatlan a színek kalibrálására lézer projektorok esetén. (kontraszt mérésre, gamma állításra viszont jó, ha meg tudja mérni az adott gép feketéjét, de ugye a DLP-k feketéje nem lehet probléma) Akkor itt mi a helyzet? Be lehet profilozni egy Xrite colorimetert is, hogy jól mérjen? Bocs, de totál nem értem.

[Andy76]

köszönöm,így kerek, hogy kaptam egy ajánlást.

[Cseneles]

köszönöm a választ...gondoltam így itt egyszerűbb lesz, de nem lett.
Majd dobókockán kisorsolom ki jöjjön kalibrálni.

Szerintem az országban a legjobb műszerparkal rendelkező és a klibrálás terén az egyik legjobb szakember Vhiktor. Személyes véleményem amivel nem akarok másokat mőgé sorakoztatni és megsérteni sem.

[Andy76]

köszönöm a választ...gondoltam így itt egyszerűbb lesz, de nem lett.
Majd dobókockán kisorsolom ki jöjjön kalibrálni.

[Cseneles]

izgalmas párbeszédek ezek.
És mit kell tudni a titokzatos kijelentésből?Munkásságokra vagyok kíváncsi.Mert ahogy olvasom a fórumokat, mindenkinek maga felé hajlik a keze...ugye.

Projektoros topikban 50 oldalt visszaolvasol és választ fogsz kapni mindenre.

[Andy76]

izgalmas párbeszédek ezek.
És mit kell tudni a titokzatos kijelentésből?Munkásságokra vagyok kíváncsi.Mert ahogy olvasom a fórumokat, mindenkinek maga felé hajlik a keze...ugye.

[Cseneles]

Klein műszerrel van mérve, vagy mint egyesek szerint ez is félre van kalibrálva?
Nem kell válaszolni!

Nincs szükség Klein műszerre mivel 144fl fénysűrűségnél 10000:1 kontrasztérték mentén a fekete szint 0,01444fl. 42fl és 2000:1 ON/OFF esetében 0,021fl. 0,003fl-ig az én colorimeterem pontosan mér(műszer és műszer között azért akad szórás), volt már kísérlet a DC-ben ennek a megbuktatására. Ha nem mérne összehuzom 100"-ra a vetített képméretet és máris filter és anamorfikus nyújtás nélkül 260fl (ami ISCO-val +33%) fogad ami 0,13fl feketeszintet jelen.

Ezt a barátodnak magyarázd be!

Nem barátom és nem talélkoztam vele. Ellenben mindkettőtök munkásságával már igen.

[szepi0808]

Klein műszerrel van mérve, vagy mint egyesek szerint ez is félre van kalibrálva?
Nem kell válaszolni!

Nincs szükség Klein műszerre mivel 144fl fénysűrűségnél 10000:1 kontrasztérték mentén a fekete szint 0,01444fl. 42fl és 2000:1 ON/OFF esetében 0,021fl. 0,003fl-ig az én colorimeterem pontosan mér(műszer és műszer között azért akad szórás), volt már kísérlet a DC-ben ennek a megbuktatására. Ha nem mérne összehuzom 100"-ra a vetített képméretet és máris filter és anamorfikus nyújtás nélkül 260fl (ami ISCO-val +33%) fogad ami 0,13fl feketeszintet jelen.

Ezt a barátodnak magyarázd be!

[Cseneles]

Klein műszerrel van mérve, vagy mint egyesek szerint ez is félre van kalibrálva?
Nem kell válaszolni!

Nincs szükség Klein műszerre mivel 144fl fénysűrűségnél 10000:1 kontrasztérték mentén a fekete szint 0,01444fl. 42fl és 2000:1 ON/OFF esetében 0,021fl. 0,003fl-ig az én colorimeterem pontosan mér(műszer és műszer között azért akad szórás), volt már kísérlet a DC-ben ennek a megbuktatására. Ha nem mérne összehuzom 100"-ra a vetített képméretet és máris filter és anamorfikus nyújtás nélkül 260fl (ami ISCO-val +33%) fogad ami 0,13fl feketeszintet jelen.

[szepi0808]

Klein műszerrel van mérve, vagy mint egyesek szerint ez is félre van kalibrálva?
Nem kell válaszolni!

[Cseneles]

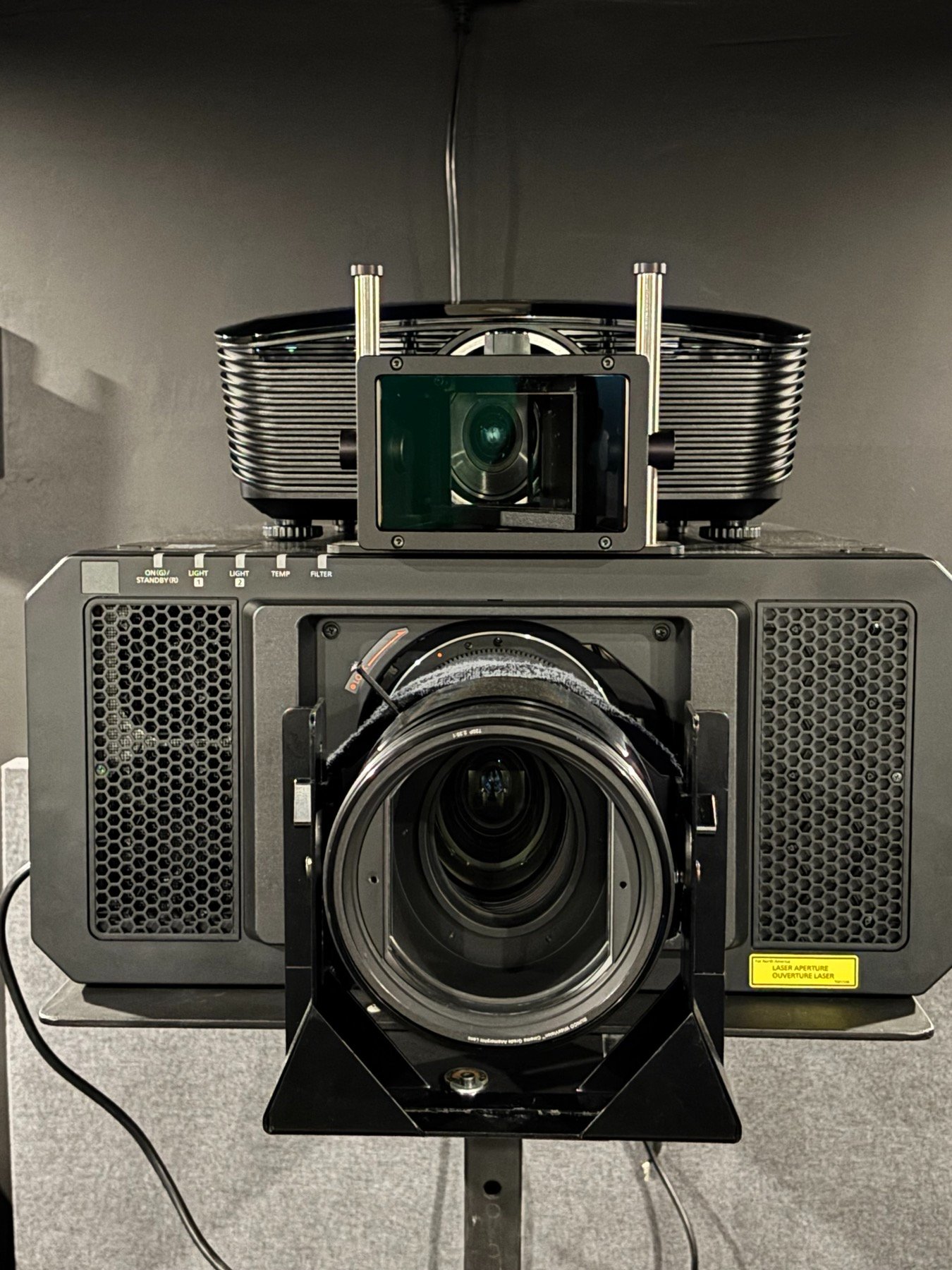

Pár újabb fejlemény a Panasonic RQ13k 5K lézeres 3chipes DLP gép tuningolásával kapcsolatban. Németek sikerére felbuzdulva vásároltam egy Hoya red enhancer filter a géphez. így sikerült DCI-P3 91% színtérlefedettségre bírnom tökéletesen megtartva az eddigi képi adottságait. Készítettem 50% lézerteljesítmény mellett egy félórás 3Dlut kalibrációt.
-

-
Van még ötletem az on/off kontraszt 3000:1 közelébe emelésére, ami 46000:1 Dynmikus értékkel párosulna ami a közeljövőben meg is valósítok.

[TSanyi]

Köszönöm a választ!
